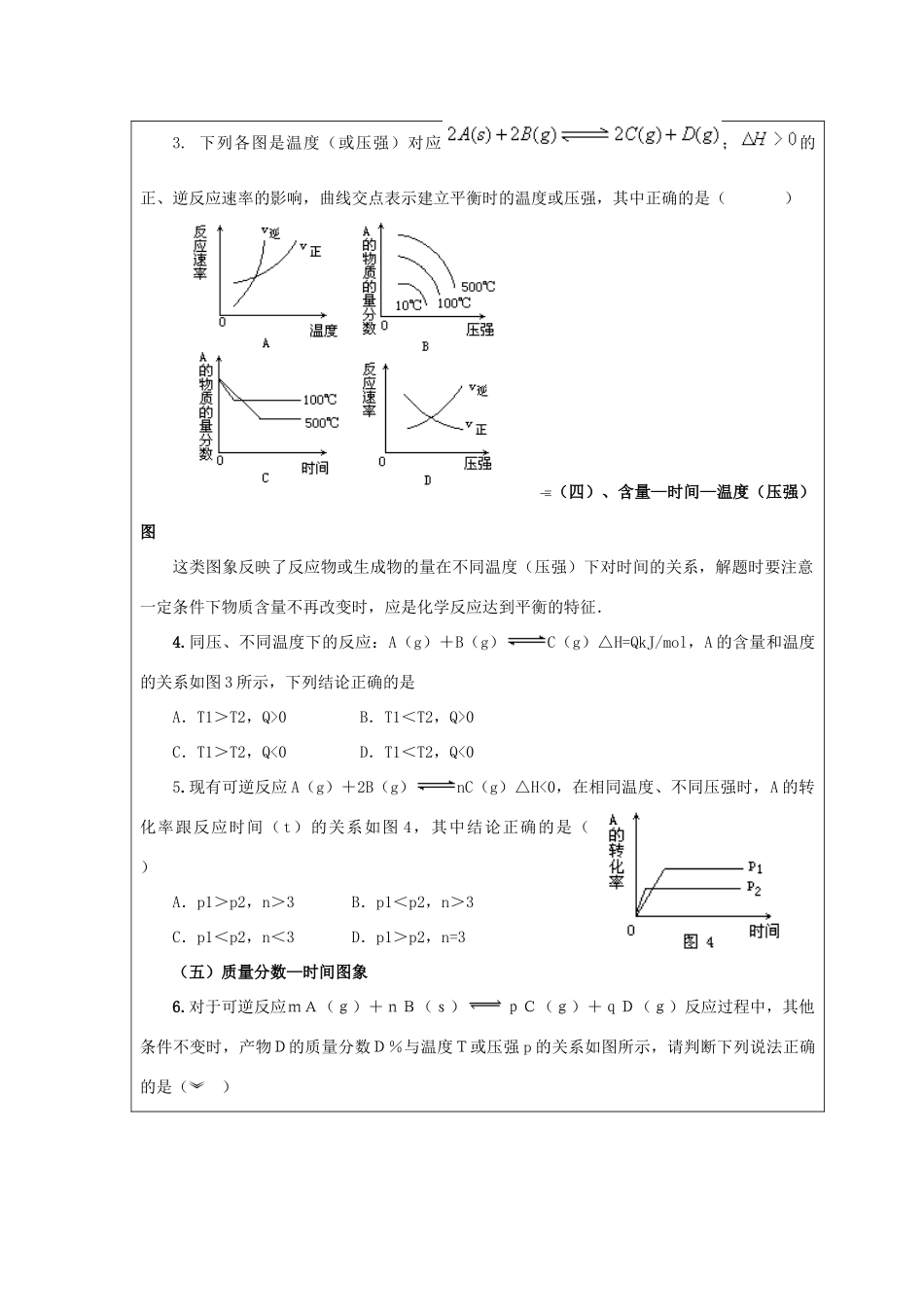

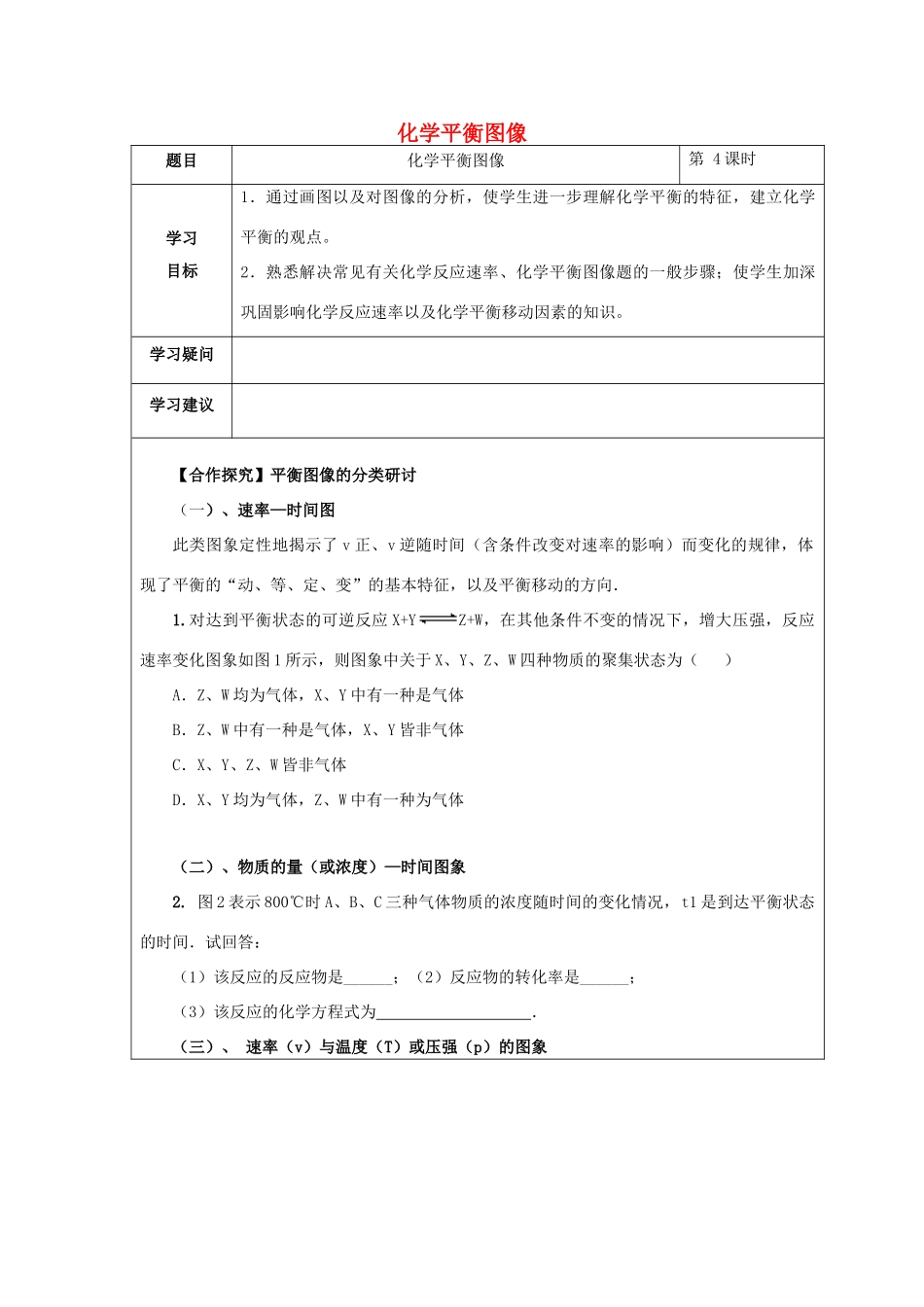

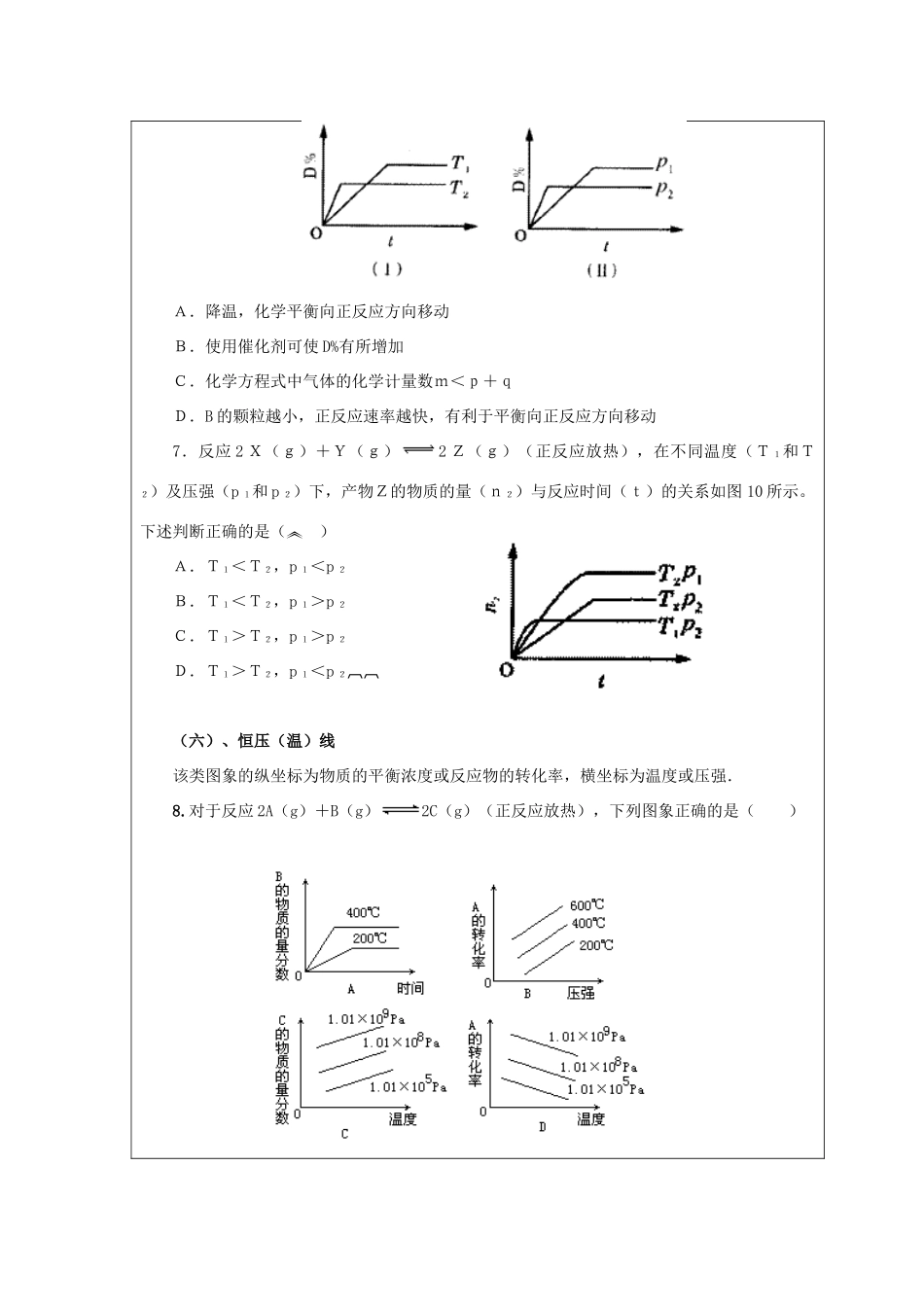

化学平衡图像题目化学平衡图像第4课时学习目标1．通过画图以及对图像的分析，使学生进一步理解化学平衡的特征，建立化学平衡的观点。2．熟悉解决常见有关化学反应速率、化学平衡图像题的一般步骤；使学生加深巩固影响化学反应速率以及化学平衡移动因素的知识。学习疑问学习建议【合作探究】平衡图像的分类研讨（一）、速率—时间图此类图象定性地揭示了v正、v逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向．1.对达到平衡状态的可逆反应X+YZ+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（）A．Z、W均为气体，X、Y中有一种是气体B．Z、W中有一种是气体，X、Y皆非气体C．X、Y、Z、W皆非气体D．X、Y均为气体，Z、W中有一种为气体（二）、物质的量（或浓度）—时间图象2.图2表示800℃时A、B、C三种气体物质的浓度随时间的变化情况，t1是到达平衡状态的时间．试回答：（1）该反应的反应物是______；（2）反应物的转化率是______；（3）该反应的化学方程式为．（三）、速率（v）与温度（T）或压强（p）的图象3.下列各图是温度（或压强）对应；的正、逆反应速率的影响，曲线交点表示建立平衡时的温度或压强，其中正确的是（）（四）、含量—时间—温度（压强）图这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征．4.同压、不同温度下的反应：A（g）＋B（g）C（g）△H=QkJ/mol，A的含量和温度的关系如图3所示，下列结论正确的是A．T1＞T2，Q>0B．T1＜T2，Q>0C．T1＞T2，Q<0D．T1＜T2，Q<05.现有可逆反应A（g）＋2B（g）nC（g）△H<0，在相同温度、不同压强时，A的转化率跟反应时间（t）的关系如图4，其中结论正确的是（）A．p1＞p2，n＞3B．p1＜p2，n＞3C．p1＜p2，n＜3D．p1＞p2，n=3（五）质量分数—时间图象6.对于可逆反应ｍＡ（ｇ）＋ｎＢ（ｓ）ｐＣ（ｇ）＋ｑＤ（ｇ）反应过程中，其他条件不变时，产物Ｄ的质量分数Ｄ％与温度Ｔ或压强p的关系如图所示，请判断下列说法正确的是（）Ａ．降温，化学平衡向正反应方向移动Ｂ．使用催化剂可使D%有所增加Ｃ．化学方程式中气体的化学计量数ｍ＜ｐ＋ｑＤ．B的颗粒越小，正反应速率越快，有利于平衡向正反应方向移动7．反应2Ｘ（ｇ）＋Ｙ（ｇ）2Ｚ（ｇ）（正反应放热），在不同温度（Ｔ１和Ｔ２）及压强（p１和p２）下，产物Ｚ的物质的量（ｎ２）与反应时间（ｔ）的关系如图10所示。下述判断正确的是（）Ａ．Ｔ１＜Ｔ２，p１＜p２Ｂ．Ｔ１＜Ｔ２，p１＞p２Ｃ．Ｔ１＞Ｔ２，p１＞p２Ｄ．Ｔ１＞Ｔ２，p１＜p２（六）、恒压（温）线该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强．8.对于反应2A（g）＋B（g）2C（g）（正反应放热），下列图象正确的是（）（七）、转化率（或质量分数等）—压强、温度图象9．有一化学平衡ｍＡ（ｇ）＋ｎＢ（ｇ）pＣ（ｇ）＋ｑＤ（ｇ），如图所示是A的转化率同压强、温度的关系，可以得出的正确结论是（）。Ａ．正反应吸热，ｍ＋ｎ＞ｐ＋ｑＢ．正反应吸热，ｍ＋ｎ＜ｐ＋ｑＣ．正反应放热，ｍ＋ｎ＞ｐ＋ｑＤ．正反应放热，ｍ＋ｎ＜ｐ＋ｑ1．T℃时，A、B、C三种气体在反应过程中浓度变化如图(Ⅰ)所示；若保持其他条件不变，温度分别为T1和T2时，B的体积分数与时间的关系如图(Ⅱ)所示，则下列结论正确的是()A．在(t1＋10)min时，保持其他条件不变，增大压强，平衡向逆反应方向移动B．其他条件不变，升高温度时，正、逆反应速率增大，且A的转化率增大C．T℃时，在相同容器中，若由0.4mol·L－1A、0.4mol·L－1B、0.2mol·L－1C反应，达到平衡后，C的浓度也为0.4mol·L－1D．(t1＋10)min时，保持压强不变，通入稀有气体，平衡不移动2．在密闭容器中进行下列反应：M(g)＋N(g)R(g)＋2L，此反应符合右边图像。下列叙述正确的是()A．正反应吸热，L是气体B．正反应吸热，L是固体C．正反应放热，L是气体D．正反应放热，L是液体【思维导图】
