变电站电缆敷设方案VIP免费

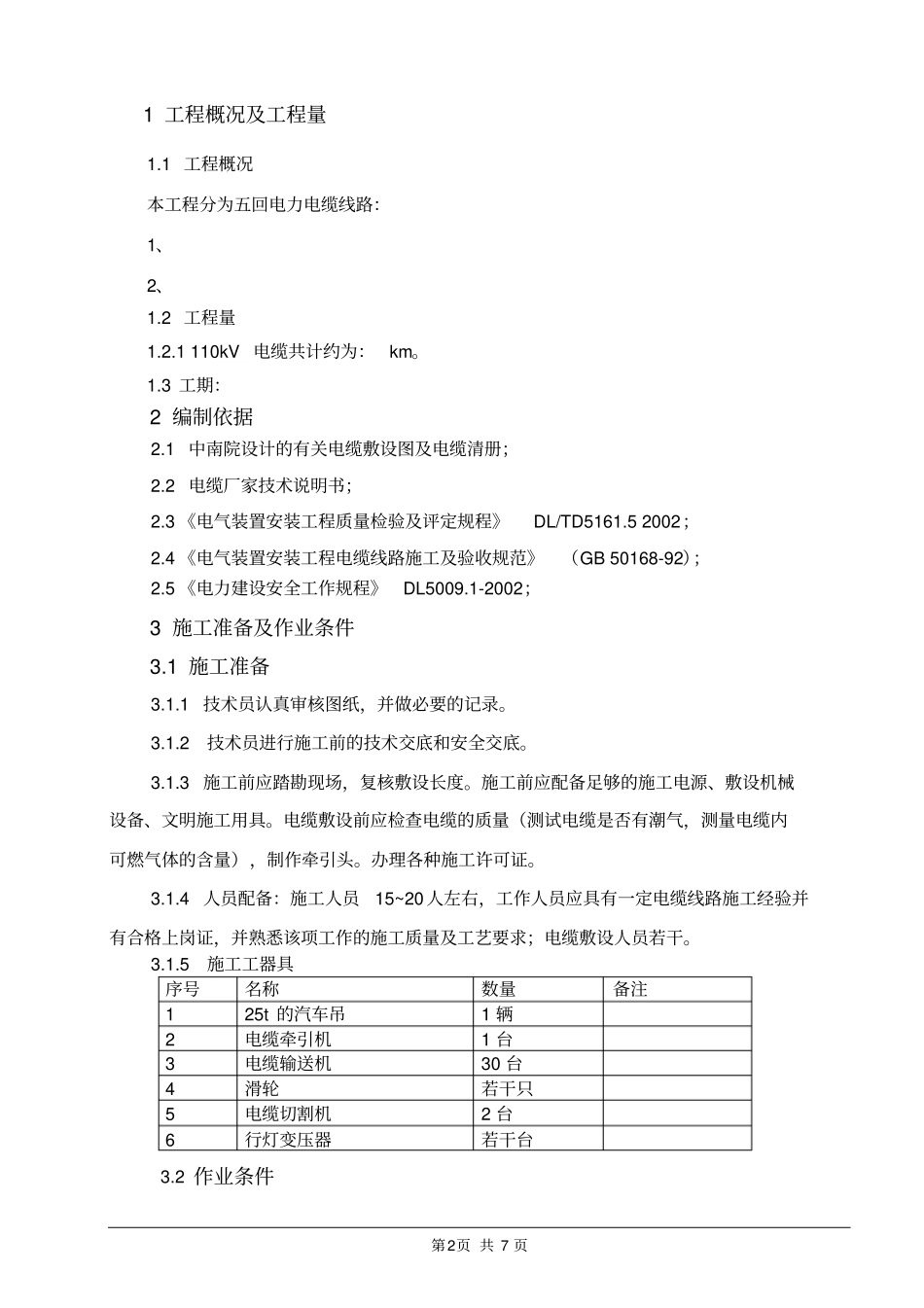

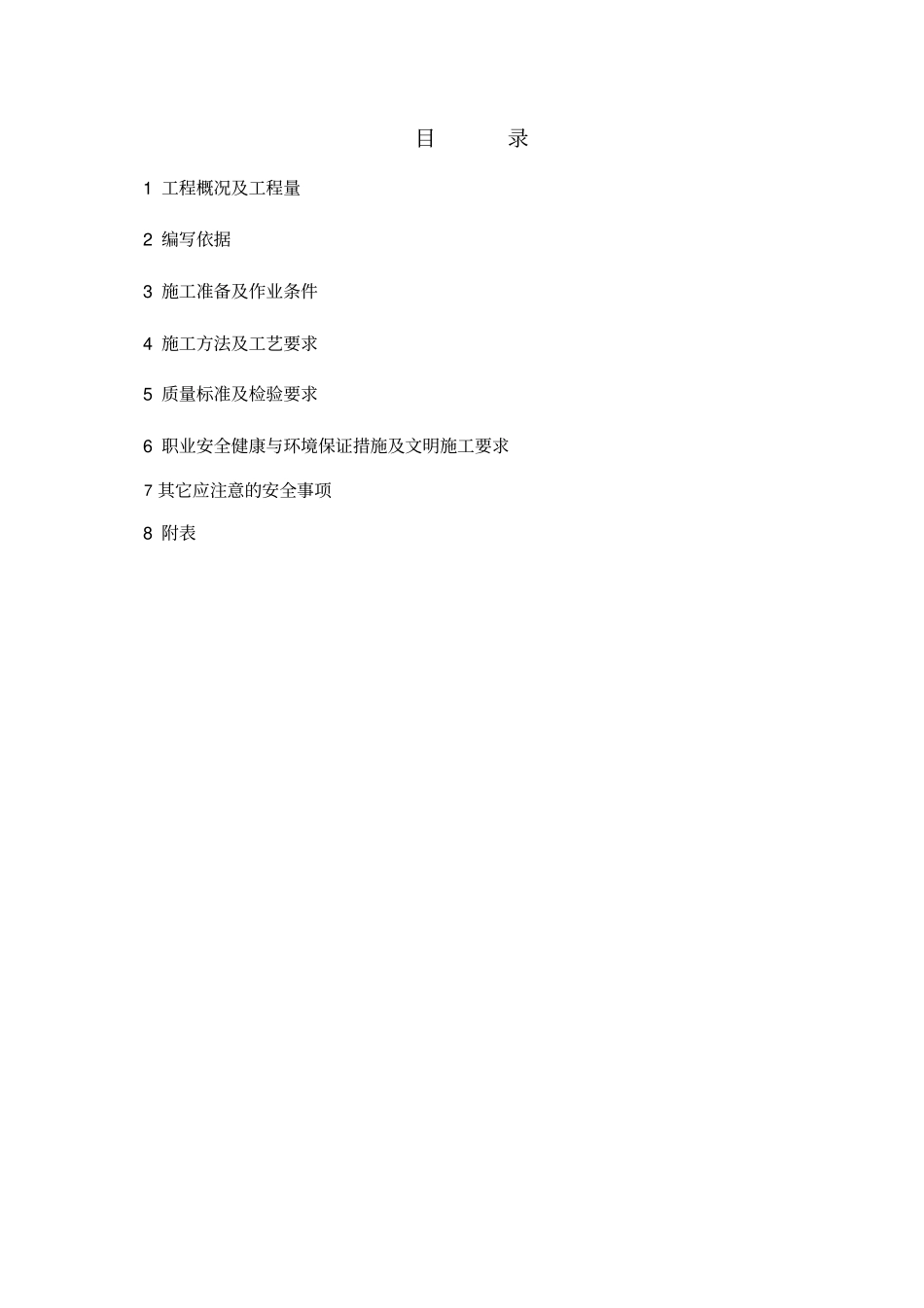

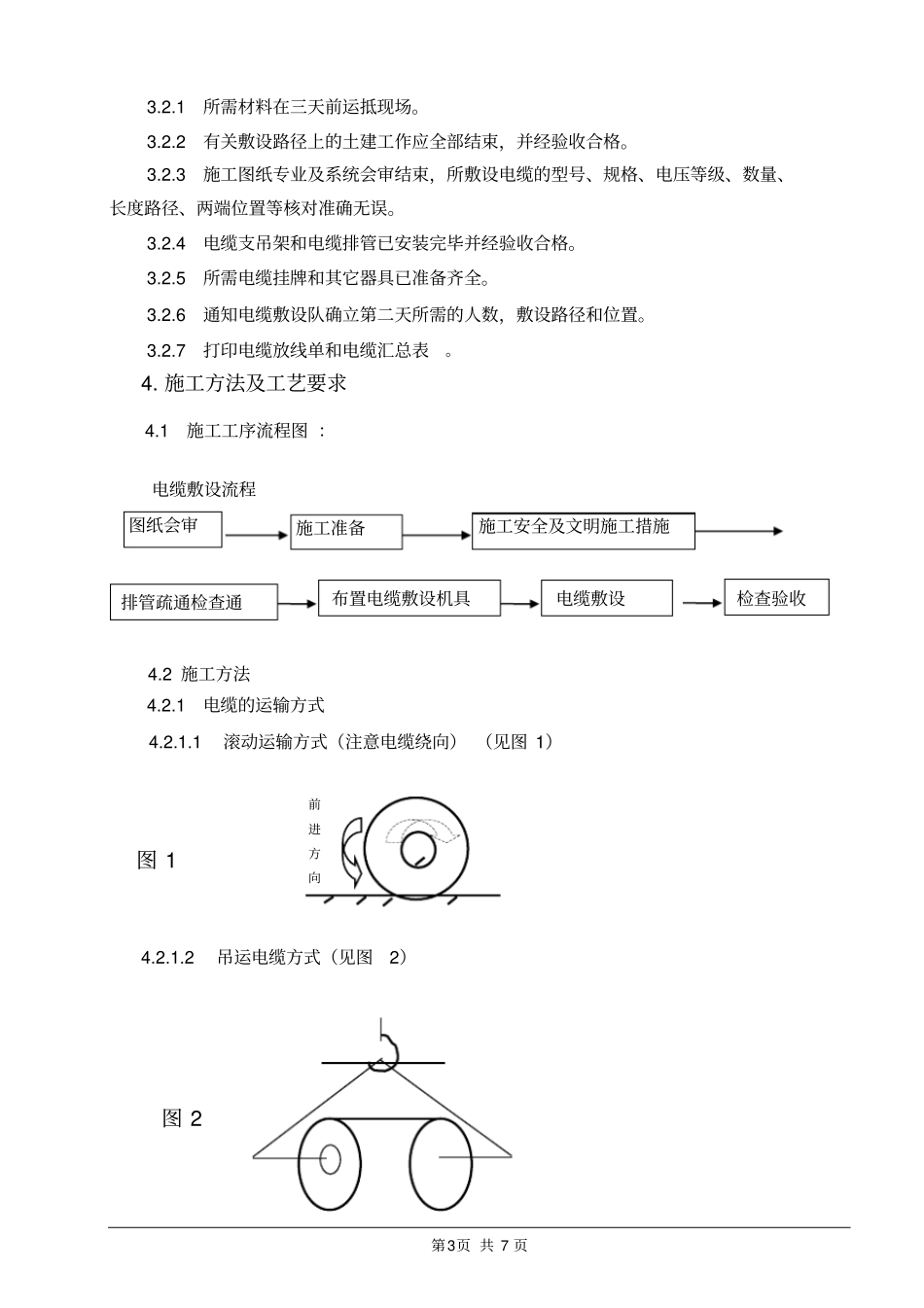

目录1工程概况及工程量2编写依据3施工准备及作业条件4施工方法及工艺要求5质量标准及检验要求6职业安全健康与环境保证措施及文明施工要求7其它应注意的安全事项8附表第2页共7页1工程概况及工程量1.1工程概况本工程分为五回电力电缆线路：1、2、1.2工程量1.2.1110kV电缆共计约为：km。1.3工期：2编制依据2.1中南院设计的有关电缆敷设图及电缆清册；2.2电缆厂家技术说明书；2.3《电气装置安装工程质量检验及评定规程》DL/TD5161.52002；2.4《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）；2.5《电力建设安全工作规程》DL5009.1-2002；3施工准备及作业条件3.1施工准备3.1.1技术员认真审核图纸，并做必要的记录。3.1.2技术员进行施工前的技术交底和安全交底。3.1.3施工前应踏勘现场，复核敷设长度。施工前应配备足够的施工电源、敷设机械设备、文明施工用具。电缆敷设前应检查电缆的质量（测试电缆是否有潮气，测量电缆内可燃气体的含量），制作牵引头。办理各种施工许可证。3.1.4人员配备：施工人员15~20人左右，工作人员应具有一定电缆线路施工经验并有合格上岗证，并熟悉该项工作的施工质量及工艺要求；电缆敷设人员若干。3.1.5施工工器具序号名称数量备注125t的汽车吊1辆2电缆牵引机1台3电缆输送机30台4滑轮若干只5电缆切割机2台6行灯变压器若干台3.2作业条件第3页共7页3.2.1所需材料在三天前运抵现场。3.2.2有关敷设路径上的土建工作应全部结束，并经验收合格。3.2.3施工图纸专业及系统会审结束，所敷设电缆的型号、规格、电压等级、数量、长度路径、两端位置等核对准确无误。3.2.4电缆支吊架和电缆排管已安装完毕并经验收合格。3.2.5所需电缆挂牌和其它器具已准备齐全。3.2.6通知电缆敷设队确立第二天所需的人数，敷设路径和位置。3.2.7打印电缆放线单和电缆汇总表。4.施工方法及工艺要求4.1施工工序流程图：电缆敷设流程4.2施工方法4.2.1电缆的运输方式4.2.1.1滚动运输方式（注意电缆绕向）（见图1）4.2.1.2吊运电缆方式（见图2）图纸会审施工准备施工安全及文明施工措施排管疏通检查通布置电缆敷设机具电缆敷设检查验收图2图1前进方向第4页共7页4.2.1.3装车运输方式（见图3）4.2.1.4电缆的架盘方式（见图4）4.2.2敷设前核对电缆型号、电压等级、规格、长度是否与放线单相符。4.2.3电缆外观检查应无机械损伤。4.2.4敷设人员按敷设位置各就各位。4.2.5各个重要部位由专人负责。4.2.6电缆敷设由专人统一指挥、统一调度。4.2.7电缆敷设前，对电缆敷设所用到的每一孔排管管道都应用疏通工具进行双向疏通，疏通顺利方可敷设电缆。4.2.8根据电缆敷设方案敷设电缆，电缆进入排管前，宜在电缆表面涂中性润滑剂，并将电缆表面赃物清理干净。在电缆牵引头、电缆盘、卷扬机、过路管口、转弯处及可能造成电缆损伤的地方应设有专人负责检查，检查人员相互之间应配备通信设备，保护敷设过程中的信息畅通。电缆敷设时，电缆所受的牵引力、侧压力和电缆弯曲半径应根据不同电缆的要求控制在允许范围内。图3图4电缆拖动方向电缆绕向第5页共7页4.2.9按电缆的分盘长度制定详细的分段敷设方案，将电缆盘、电缆牵引机、电缆输送机、滚轮布置在适当的位置。4.2.10电缆敷设完毕后，应按设计要求将工井内的电缆固定在电缆支架上，并将排管口封堵好。4.3工艺要求4.3.1设计院设计的电缆敷设断面图是敷设和整理固定的一个重要依据，如需改动，须经专业技术人员认可后方可执行。4.3.2电缆厂家必须有技术人员在现场进行施工督导，机械敷设电缆的速度不宜超过15米/分，电缆牵引过程中采用牵引头牵引电缆，牵引力作用在电缆线芯上，牵引力严禁超过电缆允许值，110kV及以上电缆或在较复杂的路径上敷设时，其速度应适当放慢。4.3.3各类电缆弯曲半径(R)与电缆直径(D)之比为：R/D1（110KV单芯电缆）≥20R/D3（控制电缆）≥104.3.4电缆敷设时，电缆的中间接头和终端头等处应有预留长度。4.3.5110kV电缆敷设时，转弯处的侧压力应符合制造厂的规定；无规定时不应大于3KN/M。4.3.6直埋电缆敷设，敷设时成波浪形，其深度不低于700mm，且在地面上有标识。4.3.7为确保电缆牵引机，电缆输送机同步牵引、输送电缆...
