各厂家多联机分歧管及管径选择标准资料VIP免费

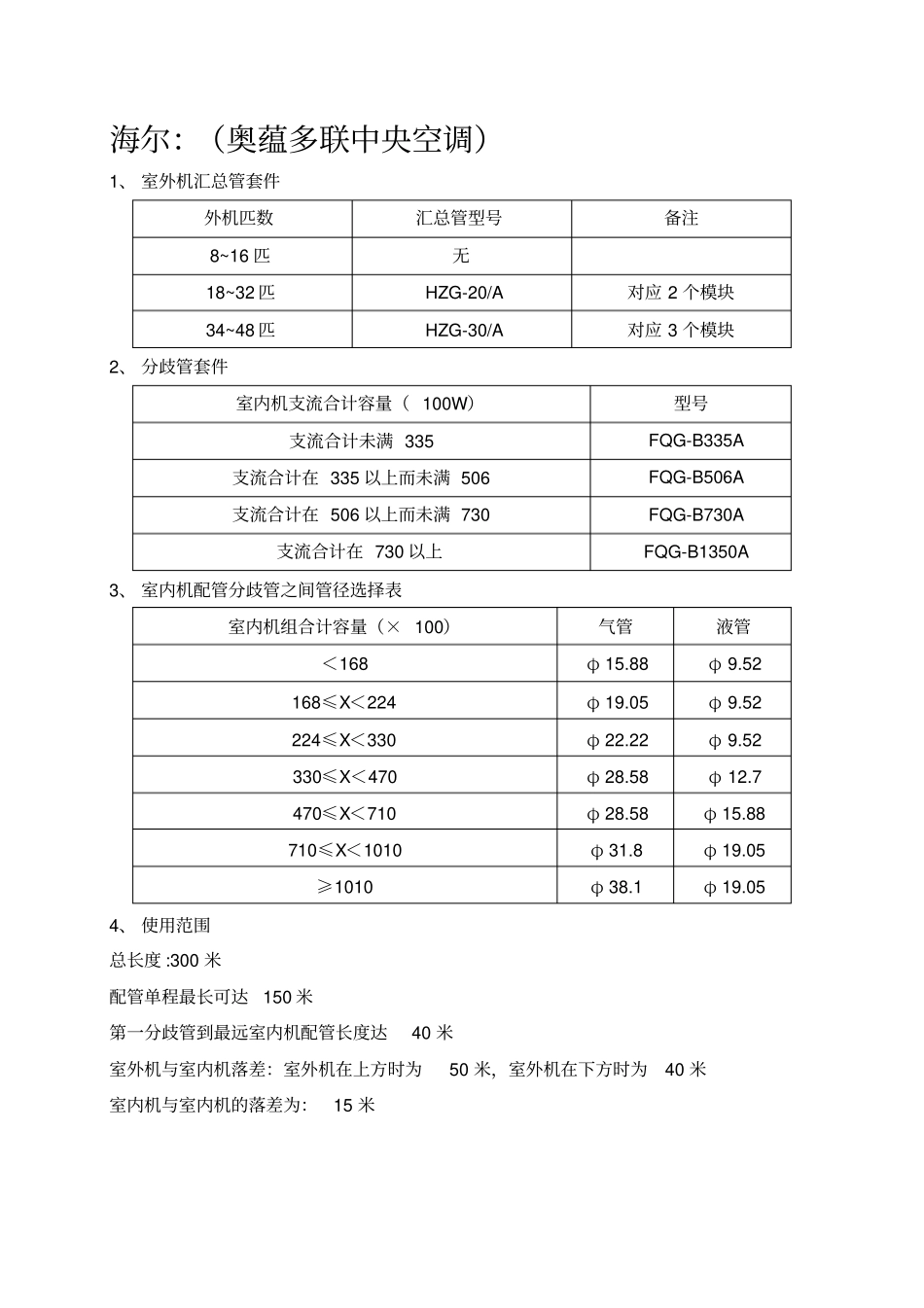

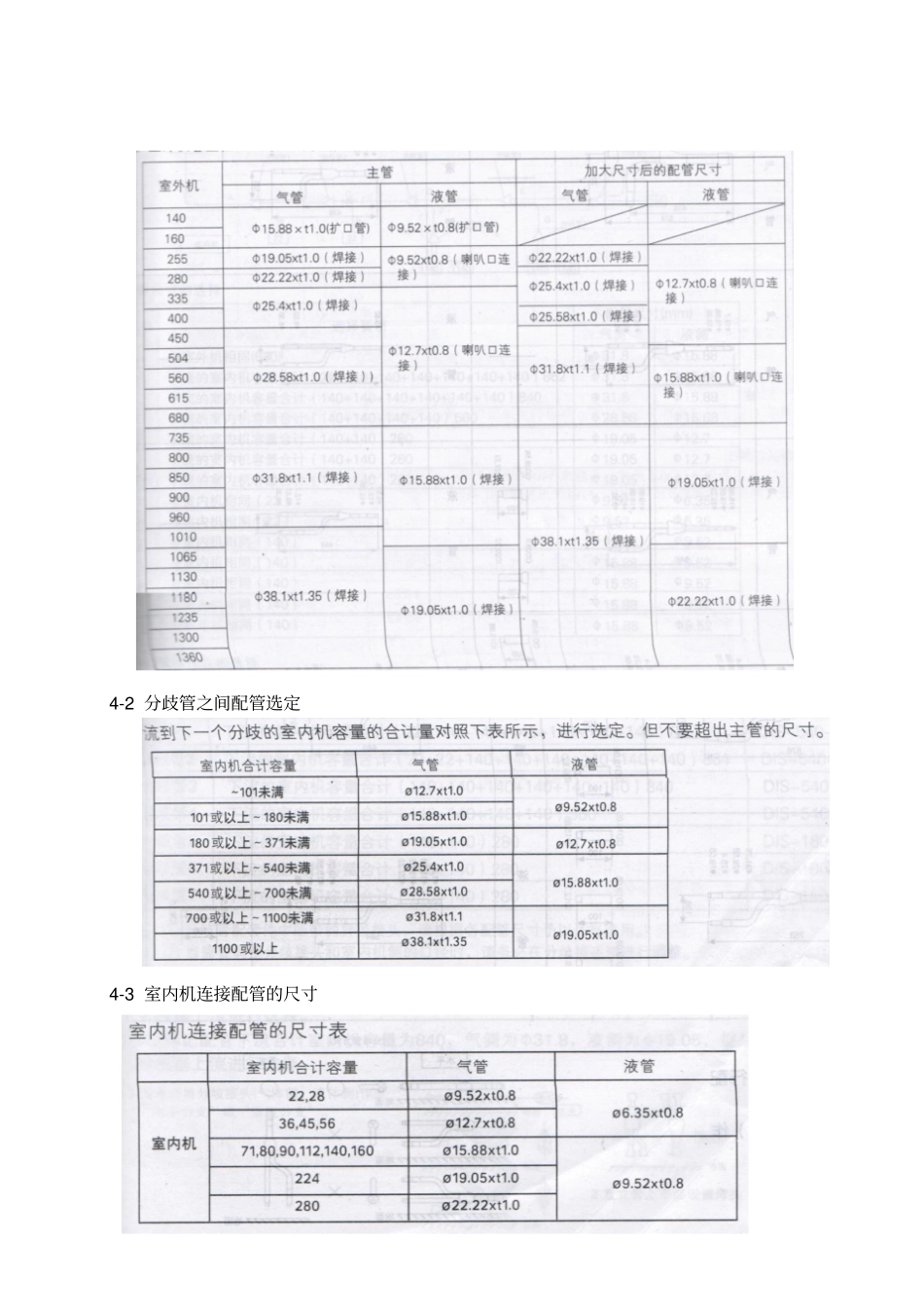

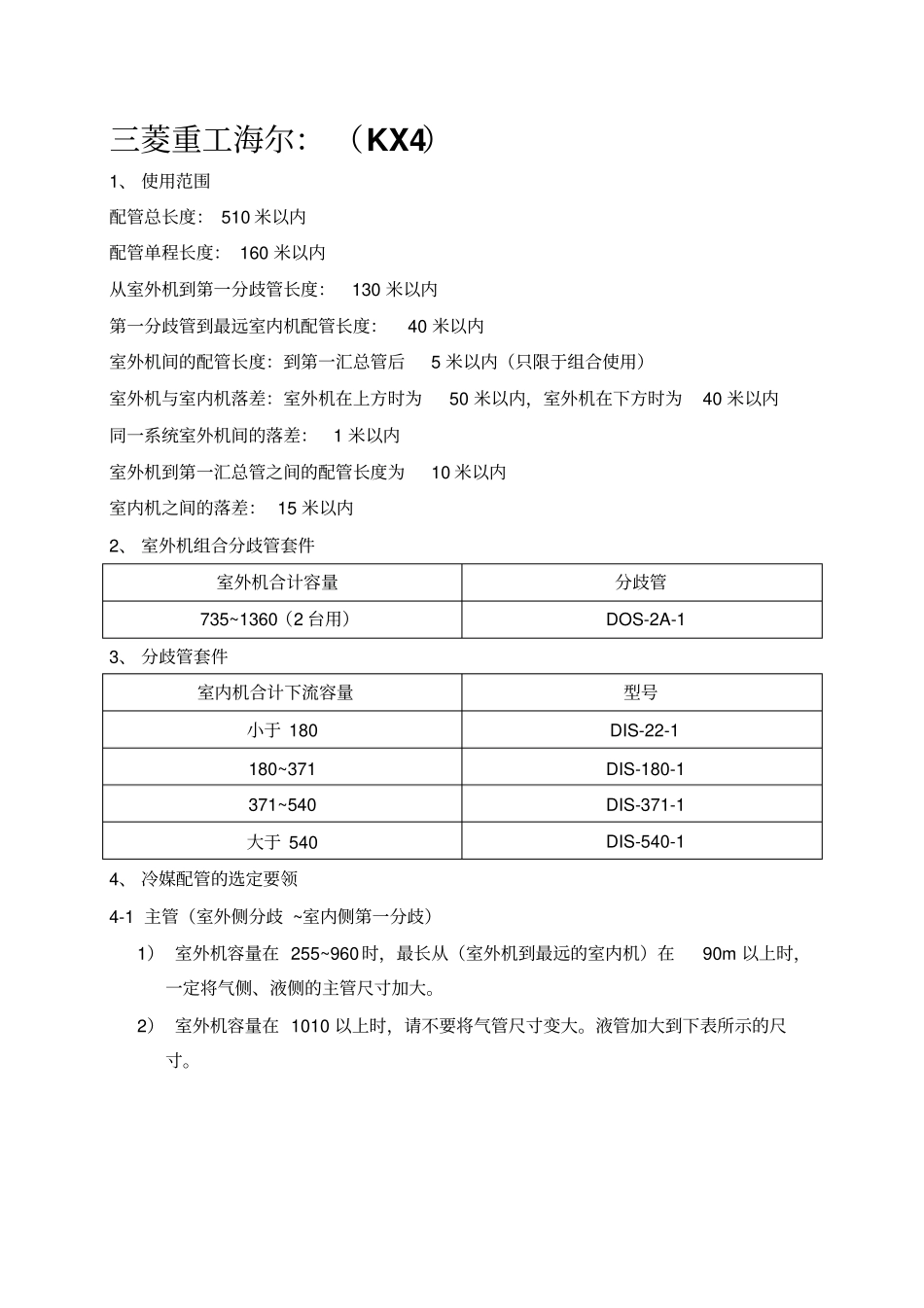

海尔：（奥蕴多联中央空调）1、室外机汇总管套件外机匹数汇总管型号备注8~16匹无18~32匹HZG-20/A对应2个模块34~48匹HZG-30/A对应3个模块2、分歧管套件室内机支流合计容量（100W）型号支流合计未满335FQG-B335A支流合计在335以上而未满506FQG-B506A支流合计在506以上而未满730FQG-B730A支流合计在730以上FQG-B1350A3、室内机配管分歧管之间管径选择表室内机组合计容量（×100）气管液管＜168φ15.88φ9.52168≤X＜224φ19.05φ9.52224≤X＜330φ22.22φ9.52330≤X＜470φ28.58φ12.7470≤X＜710φ28.58φ15.88710≤X＜1010φ31.8φ19.05≥1010φ38.1φ19.054、使用范围总长度:300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米三菱重工海尔：（KX4）1、使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度：40米以内室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用）室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差：1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差：15米以内2、室外机组合分歧管套件室外机合计容量分歧管735~1360（2台用）DOS-2A-13、分歧管套件室内机合计下流容量型号小于180DIS-22-1180~371DIS-180-1371~540DIS-371-1大于540DIS-540-14、冷媒配管的选定要领4-1主管（室外侧分歧~室内侧第一分歧）1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。2）室外机容量在1010以上时，请不要将气管尺寸变大。液管加大到下表所示的尺寸。4-2分歧管之间配管选定4-3室内机连接配管的尺寸东芝：(SMMSi直流变速多联式中央空调)1、使用范围：总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。最大室内外机高度差：室外机在上方时70米，室外机在下方时40米最大室内机高度差：40米第一分歧管到最远室内机配管长度：90米2、室外机组合分歧管套件3、分歧管套件大金：(VRVⅢ)（CMSⅡ）1、使用范围配管总长度：1000米最大实际单程配管长度：165米等效单管长度190米最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）室内机高度落差：15米2、室外机组合分歧管套件室外机合计容量分歧管18P~32P（2台用）BHFP22MC9034P~48P（3台用）BHFP22MC1353、分歧管套件室内机合计下流容量型号22.4KW以下KHRP26MC22T22.4KW~33KWKHRP26MC33T33KW~71KWKHRP26MC72T71KW以上KHRP26MC73T+KHRP26MC73P4、配管尺寸室内机合计下流容量配管小于16.8KWφ15.9/φ9.516.8KW——22.4KWφ19.1/φ9.522.4KW——33KWφ22.2/φ9.533KW——47KWφ28.6/φ12.747KW——71KWφ28.6/φ15.971KW——104KWφ31.8/φ19.1104KW以上φ38.1/φ19.1大金：(CMS)1、使用范围配管总长度：510米最大实际单程配管长度：120米最大室内外机高度落差：室外机在上方时50米最大管长差：40米（第一分歧管离最远室内机长度）室内机高度落差：15米2、分歧管套件室内机合计下流容量型号22.4KW以下KHRP26MC22T22.4KW~33KWKHRP26MC33T33KW~72KWKHRP26MC72T72KW以上KHRP26MC73T3、配管尺寸室内机合计下流容量配管小于16.8KWφ15.9/φ9.516.8KW——22.4KWφ19.1/φ9.522.4KW——33KWφ22.2/φ9.533KW——47KWφ28.6/φ12.747KW以上φ28.6/φ16约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-651.最大配管长度可达70米2.室内机与室外机的水平落差可达30米（室外机在上）3.室内机之间水平落差可达15米YDOH80-4804.最大配管长度可达125米5.室内机与室外机的水平落差可达50米（室外机在上）6.室内机之间水平落差可达15米2、配管管径YDOH-A含义室外机容量型号液管配管规格（mm）气管配管规格（mm）室外机连接配管YDOH35/45/50φ9.52φ19.05YDOH55φ12.7φ22.23YDOH65φ12.7φ25.4含义下游室内机总容量（KW）液管配管规格（mm）...
