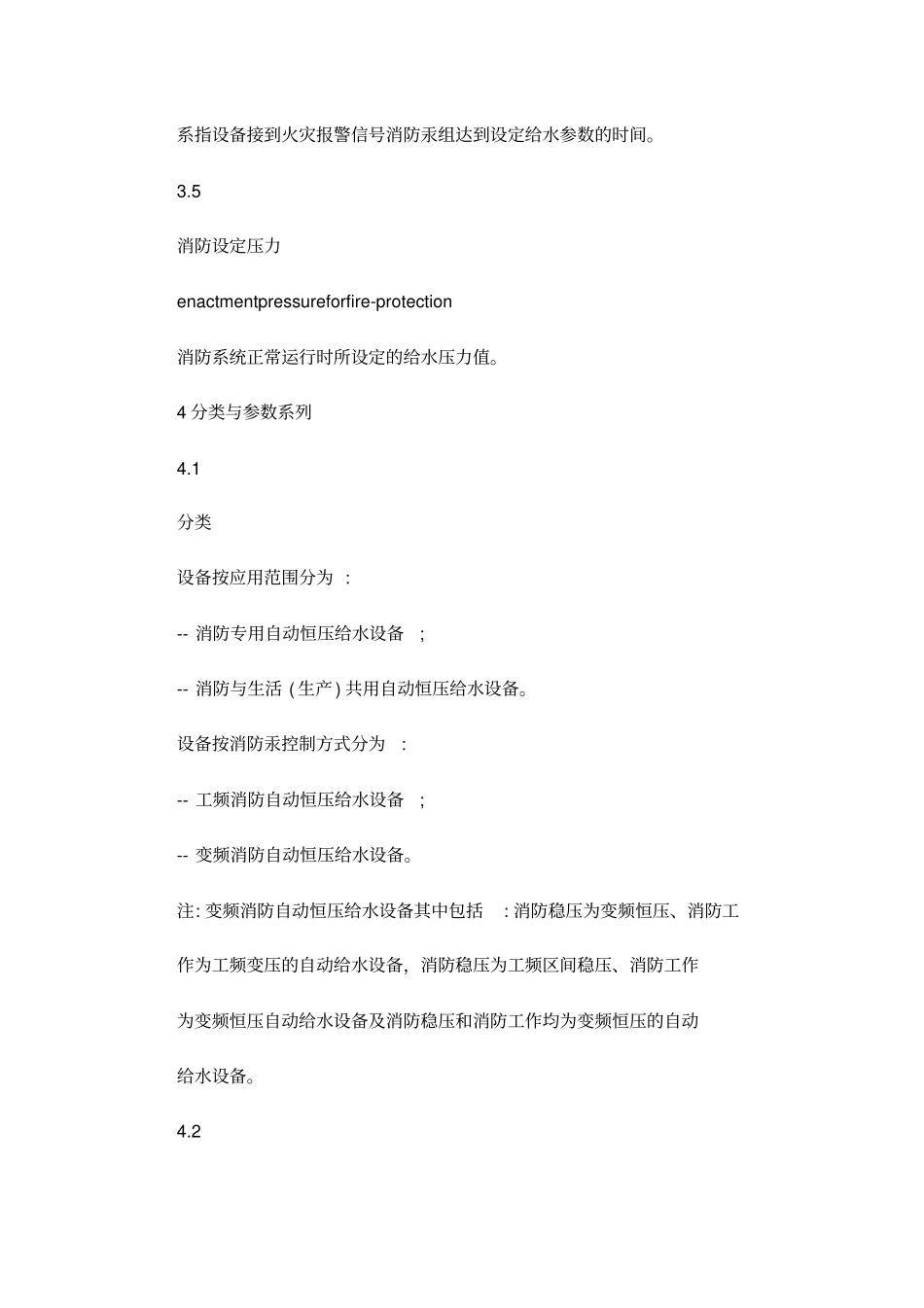

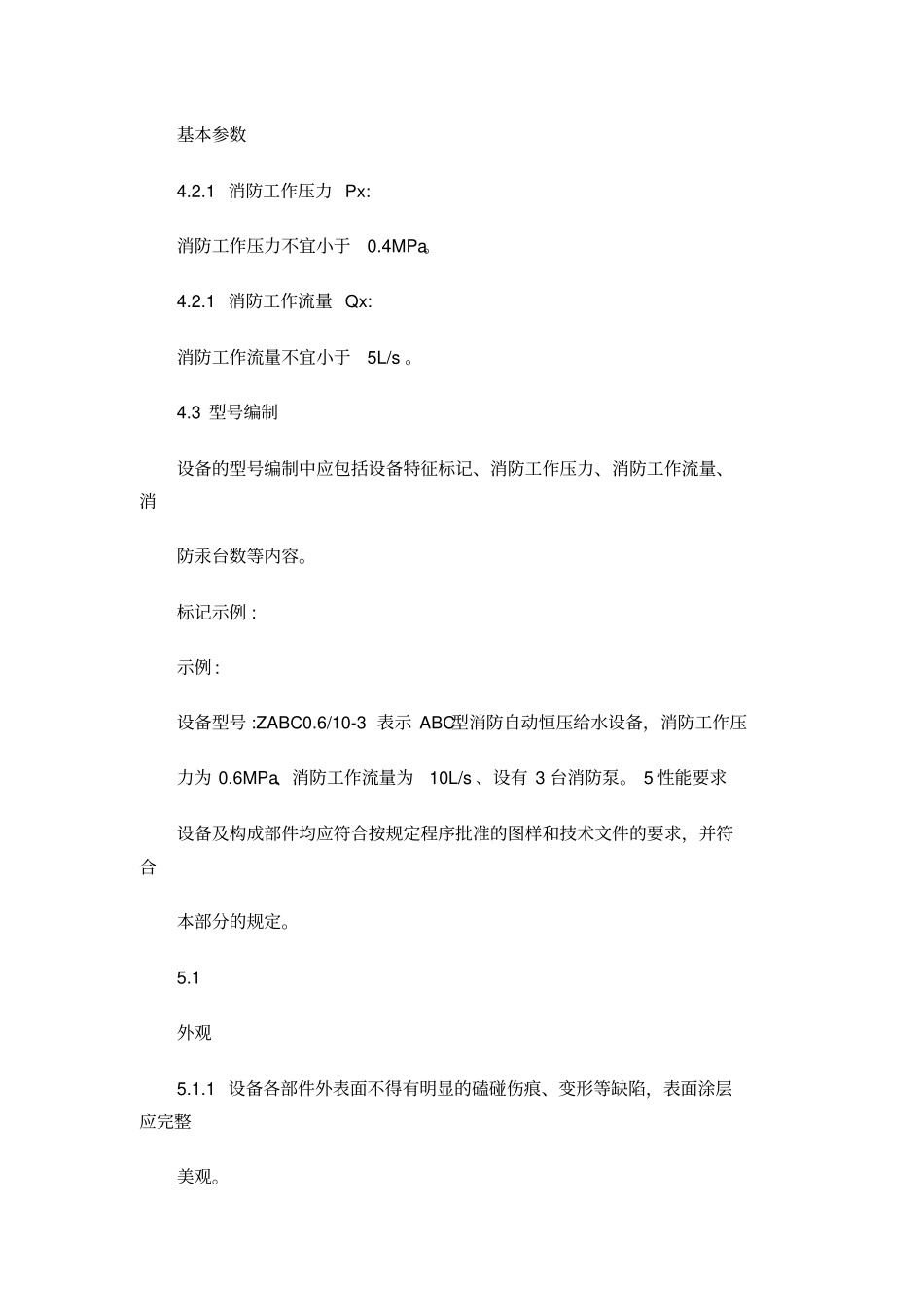

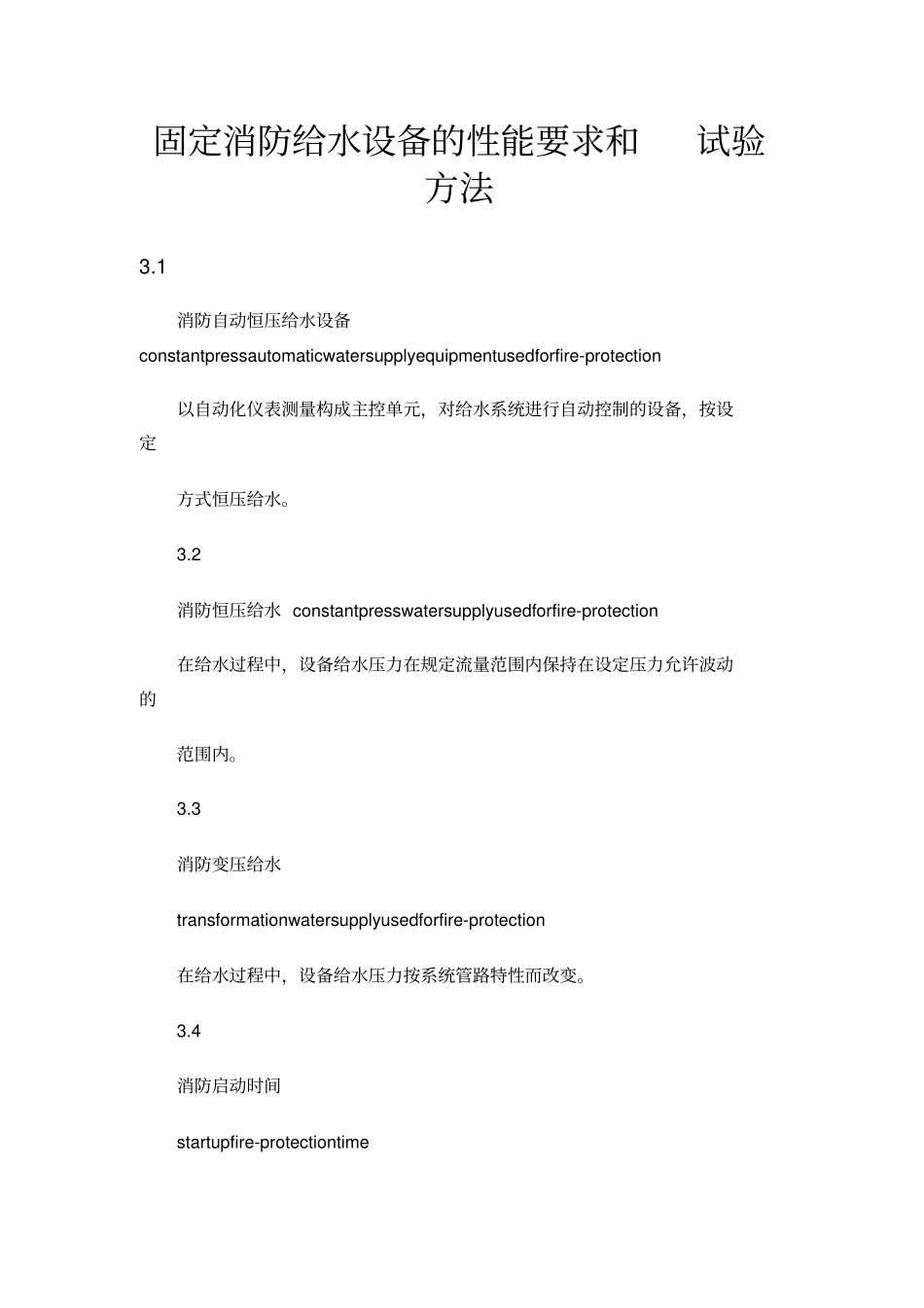

固定消防给水设备的性能要求和试验方法3.1消防自动恒压给水设备constantpressautomaticwatersupplyequipmentusedforfire-protection以自动化仪表测量构成主控单元，对给水系统进行自动控制的设备，按设定方式恒压给水。3.2消防恒压给水constantpresswatersupplyusedforfire-protection在给水过程中，设备给水压力在规定流量范围内保持在设定压力允许波动的范围内。3.3消防变压给水transformationwatersupplyusedforfire-protection在给水过程中，设备给水压力按系统管路特性而改变。3.4消防启动时间startupfire-protectiontime系指设备接到火灾报警信号消防汞组达到设定给水参数的时间。3.5消防设定压力enactmentpressureforfire-protection消防系统正常运行时所设定的给水压力值。4分类与参数系列4.1分类设备按应用范围分为:--消防专用自动恒压给水设备;--消防与生活(生产)共用自动恒压给水设备。设备按消防汞控制方式分为:--工频消防自动恒压给水设备;--变频消防自动恒压给水设备。注:变频消防自动恒压给水设备其中包括:消防稳压为变频恒压、消防工作为工频变压的自动给水设备，消防稳压为工频区间稳压、消防工作为变频恒压自动给水设备及消防稳压和消防工作均为变频恒压的自动给水设备。4.2基本参数4.2.1消防工作压力Px:消防工作压力不宜小于0.4MPa。4.2.1消防工作流量Qx:消防工作流量不宜小于5L/s。4.3型号编制设备的型号编制中应包括设备特征标记、消防工作压力、消防工作流量、消防汞台数等内容。标记示例:示例:设备型号:ZABC0.6/10-3表示ABC型消防自动恒压给水设备，消防工作压力为0.6MPa、消防工作流量为10L/s、设有3台消防泵。5性能要求设备及构成部件均应符合按规定程序批准的图样和技术文件的要求，并符合本部分的规定。5.1外观5.1.1设备各部件外表面不得有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观。5.1.2在设备的主要部件的明显部位应设置标志牌，标志牌内容应按8.1的规定。5.2结构与配件5.2.1设备的整体结构布局及部件安装位置应合理，留有安装维修用操作空间。5.2.2设备配套使用的外购件、材料均应选用符合国家标准(行业标准)的产品，并应具备必要的技术文件，包括合格证、说明书、检验报告等。5.2.3设备配套使用的仪表其量程和精度应选用合理，处于正常使用位置。配套使用的阀门、管件的耐压等级应选用合理。5.2.4水泵机组的结构要求应符合GA30.1的有关规定。5.2.5消防与生活(生产)共用设备必须有单独的消防出水口。5.2.6设备的管路上应设置安全阀，其开启压力不大于最高工作压力的1.1倍。5.2.7气压水罐应符合GA30.1的有关规定。5.2.8胶囊应按GA30.1相关规定。5.3控制柜基本性能应符合GA30.1中控制柜的规定。5.4控制功能5.4.1设备的启动设备应具备手动紧急启动和自动启动等消防启动方式，水泵变频启动时消防启动时间应符合表1的规定，水汞工频启动时消防启动时间应符合GA30.1的规定。表122kW且5555kW配用电动机功率22kWkW消防启动时间25s40s55s5.4.2压力控制精度设备按6.4.2试验，设备的设定压力(不大于1.0MPa时)与实测压力的偏差以及对于不同压力扰动测得的重复性偏差均不得大于0.02MPa(设定压力大于1.0MPa时偏差应不大于设定压力的2.5%)。工频消防自动恒压给水设备其设定压力与实测压力的偏差以及对于不同压力染动测得的重复性偏差均应不大于设定压力的5%。5.4.3水池液位控制采用水池液位控制保障消防用水量时，在生活供水状态或消防稳压运行状态，应能自动控制水汞的启停并发出缺水报警信号。当进入消防运行状态时，保证消防泵的连续运转。当水池液位达最低限时对消防泵宜停泵保护。5.4.4巡检功能消防泵长期处于非运行状态的设备应具有巡检功能，应符合下列要求:5.4.4.1设备应具有自动和手动巡检功能，其自动巡检周期应能按需设定。5.4.4.2消防泵按消防方式逐台启动运行，每台泵运行时间不少于2min。5.4.4.3设备应能保证在巡检过程中遇消防信号自动退出巡检，进入消防运行状态。5.4.4.4巡检中发现故障应有声、光报警。具有故障记忆功能的设备，记录故障的类型及故障发生的时间等，应不少于5条故障信息，其显示应清晰易懂。5.4.4.5采用工频方式巡检的设备...
