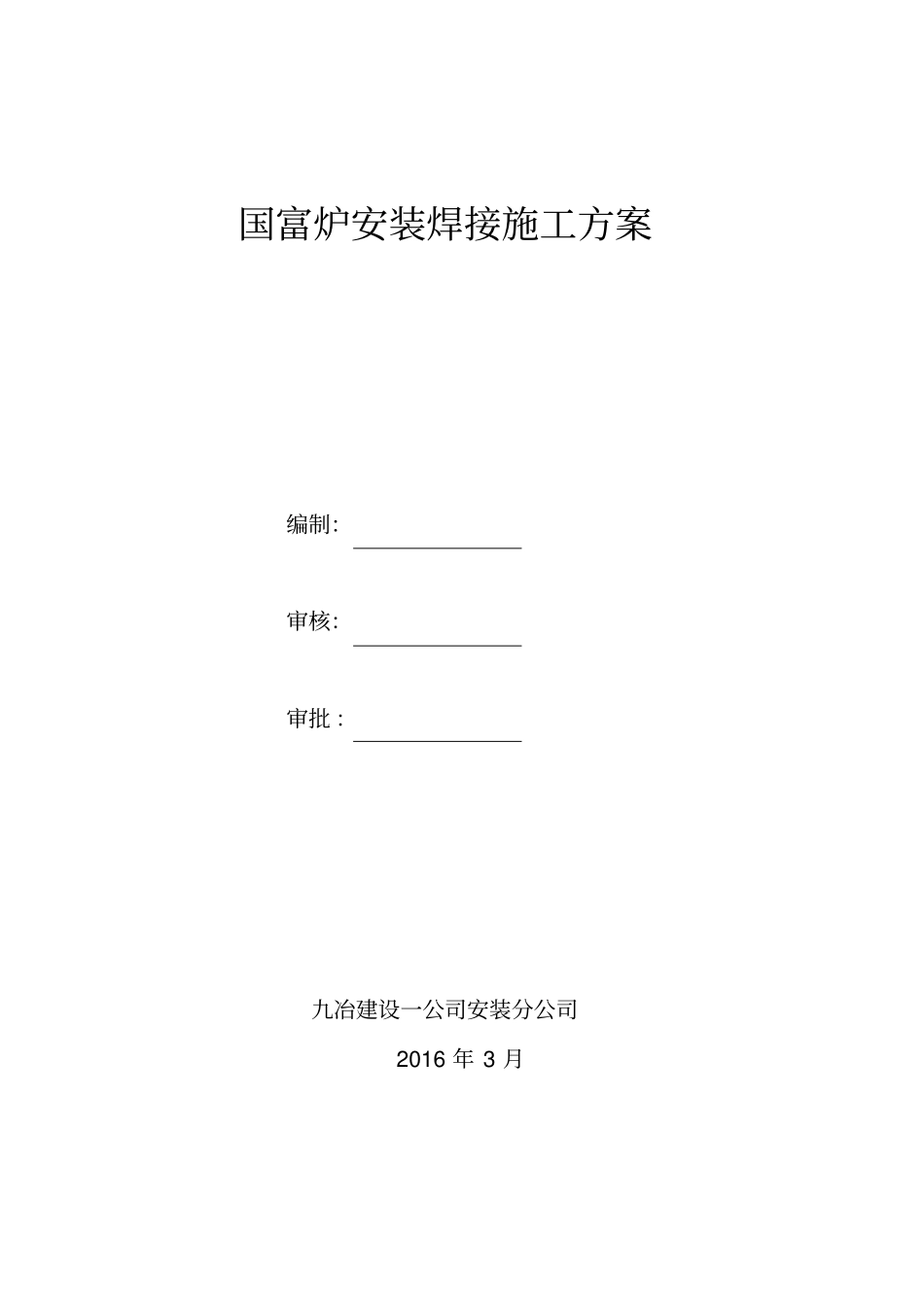

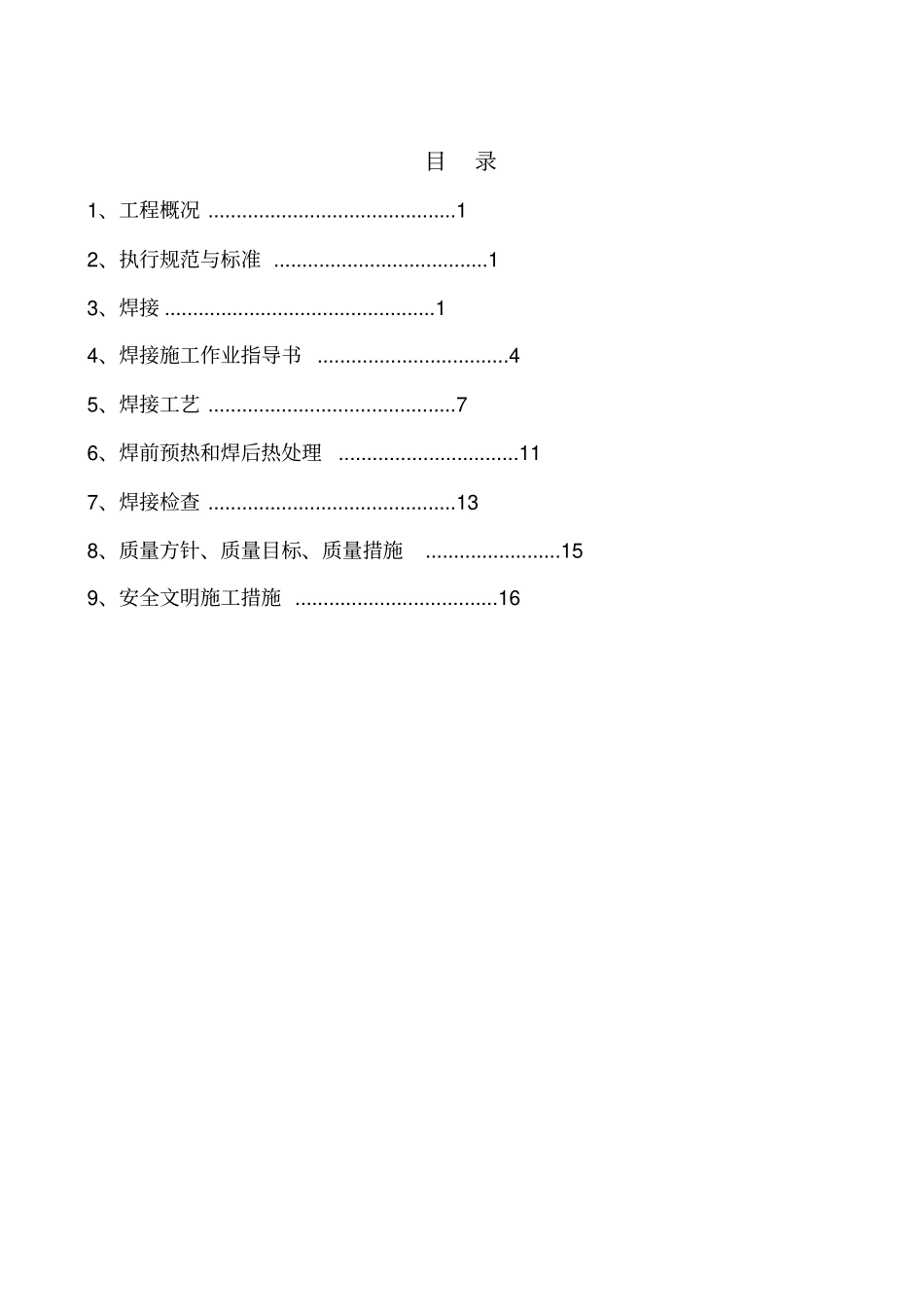

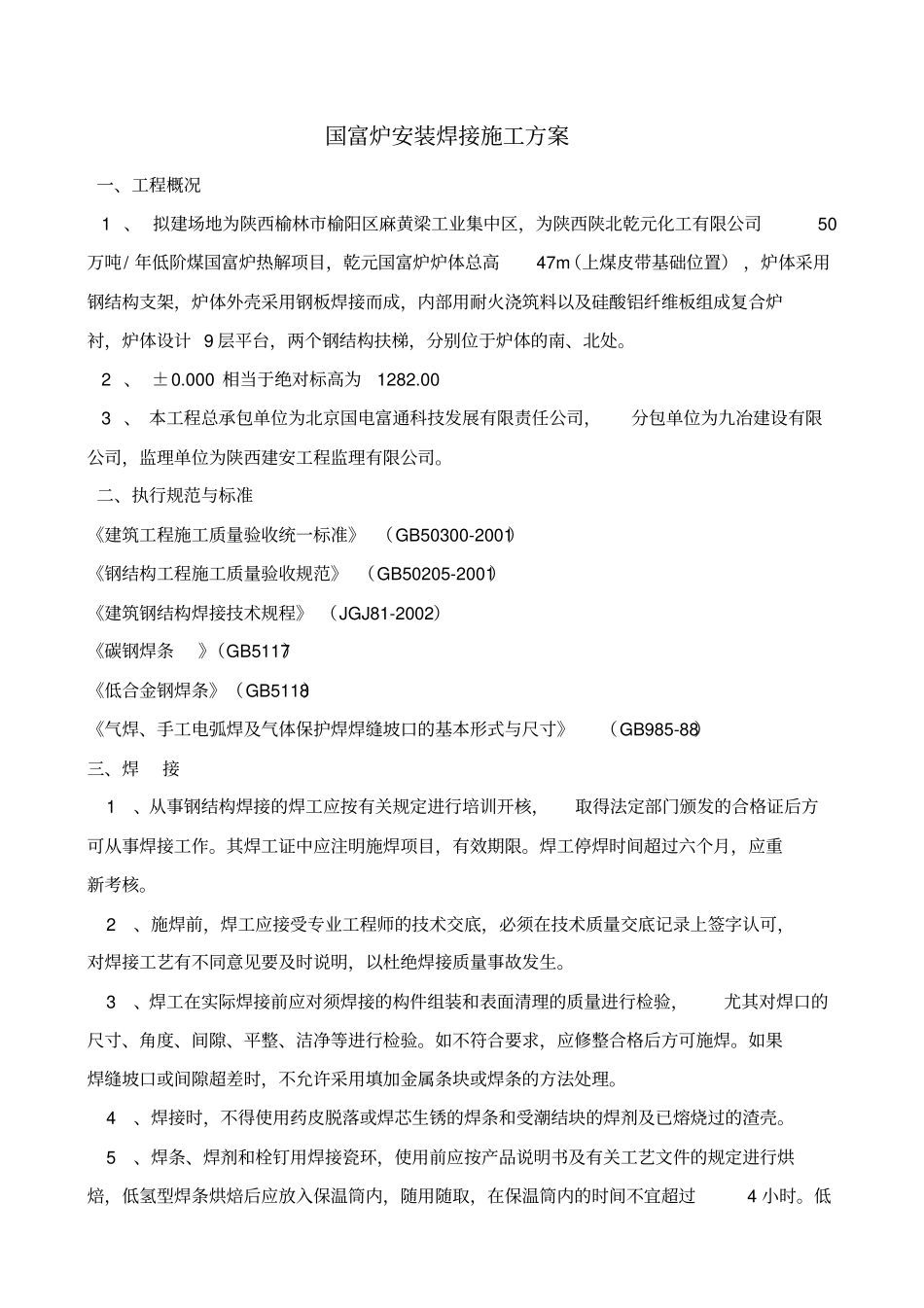

国富炉安装焊接施工方案编制：审核：审批：九冶建设一公司安装分公司2016年3月目录1、工程概况............................................12、执行规范与标准......................................13、焊接................................................14、焊接施工作业指导书..................................45、焊接工艺............................................76、焊前预热和焊后热处理................................117、焊接检查............................................138、质量方针、质量目标、质量措施........................159、安全文明施工措施....................................16国富炉安装焊接施工方案一、工程概况1、拟建场地为陕西榆林市榆阳区麻黄梁工业集中区，为陕西陕北乾元化工有限公司50万吨/年低阶煤国富炉热解项目，乾元国富炉炉体总高47m（上煤皮带基础位置），炉体采用钢结构支架，炉体外壳采用钢板焊接而成，内部用耐火浇筑料以及硅酸铝纤维板组成复合炉衬，炉体设计9层平台，两个钢结构扶梯，分别位于炉体的南、北处。2、±0.000相当于绝对标高为1282.003、本工程总承包单位为北京国电富通科技发展有限责任公司，分包单位为九冶建设有限公司，监理单位为陕西建安工程监理有限公司。二、执行规范与标准《建筑工程施工质量验收统一标准》（GB50300-2001）《钢结构工程施工质量验收规范》（GB50205-2001）《建筑钢结构焊接技术规程》（JGJ81-2002）《碳钢焊条》（GB5117）《低合金钢焊条》（GB5118）《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》（GB985-88）三、焊接1、从事钢结构焊接的焊工应按有关规定进行培训开核，取得法定部门颁发的合格证后方可从事焊接工作。其焊工证中应注明施焊项目，有效期限。焊工停焊时间超过六个月，应重新考核。2、施焊前，焊工应接受专业工程师的技术交底，必须在技术质量交底记录上签字认可，对焊接工艺有不同意见要及时说明，以杜绝焊接质量事故发生。3、焊工在实际焊接前应对须焊接的构件组装和表面清理的质量进行检验，尤其对焊口的尺寸、角度、间隙、平整、洁净等进行检验。如不符合要求，应修整合格后方可施焊。如果焊缝坡口或间隙超差时，不允许采用填加金属条块或焊条的方法处理。4、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。5、焊条、焊剂和栓钉用焊接瓷环，使用前应按产品说明书及有关工艺文件的规定进行烘焙，低氢型焊条烘焙后应放入保温筒内，随用随取，在保温筒内的时间不宜超过4小时。低氢型焊条烘焙后未用完允许二次烘焙，但次数不宜超过两次。6、施焊时，应考虑焊接环境，雨雪天气禁止露天焊接钢结构。四级以上风力，焊接时，应采取防风措施。7、常用普通低合金结构钢施焊的最低温度见表7-1。表7-1常用普通低合金钢最低施焊温度钢号使用对象接头种类焊接方法金属厚度t(mm)最低的施焊温度（℃）Q345B一、二级重要结构对接自动焊t≤25t＞25-10-5OCR18NI9对接T型接手工焊（碱性焊条）T≤1414＜t≤22t＞30-10-50+51CR20NI14SI2T型接对接（包括搭接）气体保护焊手工焊（碱性焊条）t＜1616＜t≤20t＞2012＜t≤12t＞20-10-50-10-501CR18NI9TI十字接手工焊（碱性焊条）t≤88＜t≤20t＞16-10-508、常用钢材焊接所用焊条、焊丝、焊剂的选配应符合表8-1和表8-2的规定。碱性焊条应在150~200℃烘焙1~1.5小时，酸性焊条应在250~400℃烘焙1.5~2小时；而焊剂应在350℃左右的温度烘焙1小时。表8-1常用钢材焊接用焊条选配表钢材技术条件焊条金属要求备注钢号抗拉强度（MPa）屈服强度（MPa）焊条型号抗拉强度（MPa）屈服强度（MPa）延伸率（％）备注不小于Q345B507≥235≥295≥295J5075073303301822重要结构用OCR18NI91CR20NI14SI21CR18NI9TI132402302≥345≥345≥345A132A402A3021324023021102702802222重要结构用表8-2焊丝、焊剂选用钢号手工焊用焊剂、焊丝备注Q345BJ507低氢焊条OCR18NI9A132不锈钢焊条1CR20NI14SI2A402不锈钢焊条1CR18NI9TIA302不锈钢焊条9、焊接组装时的允许偏差值见附录C中表C.0.2。10、钢结构焊接必须按批准的焊...
