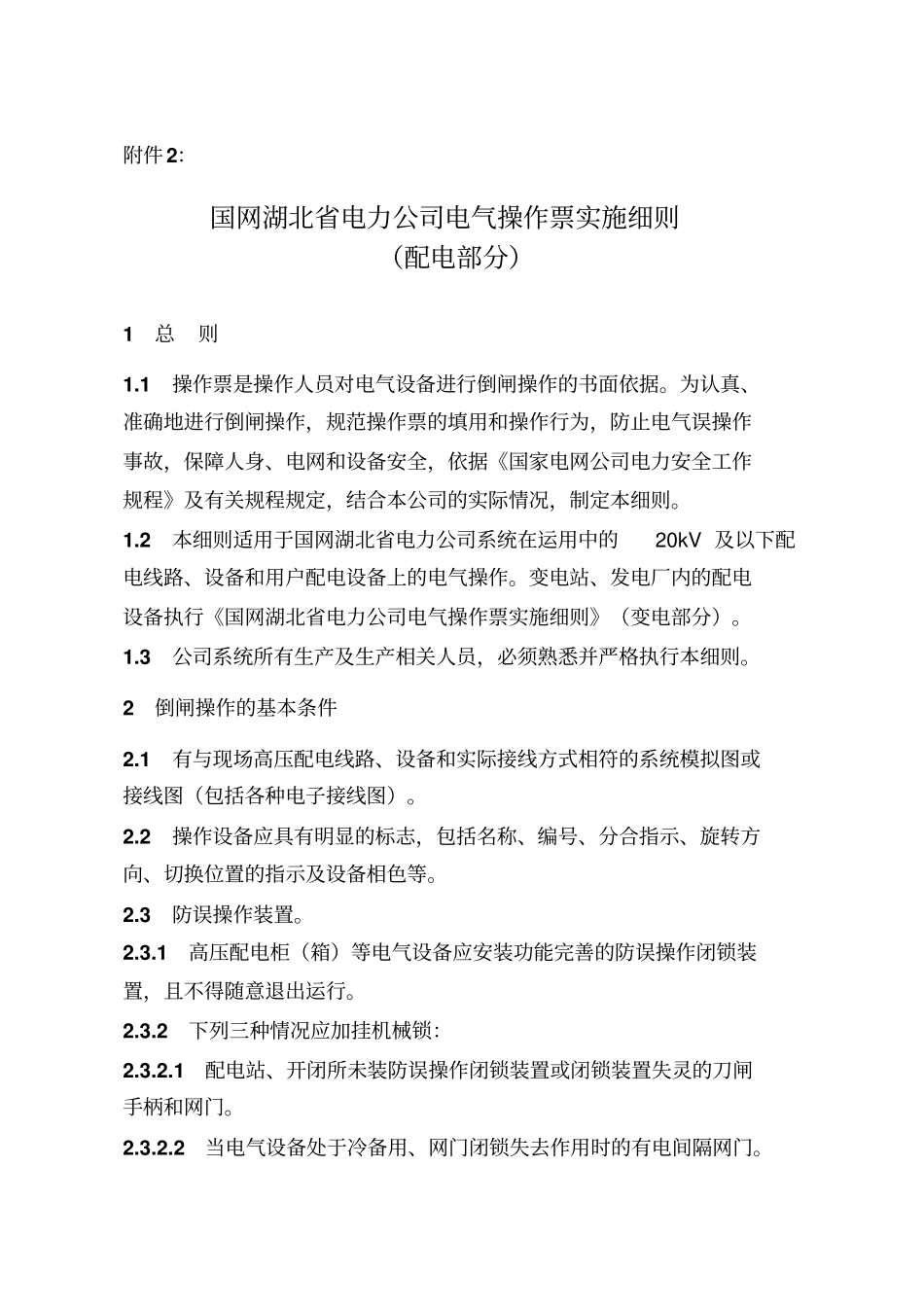

附件2:国网湖北省电力公司电气操作票实施细则(配电部分)1总则1.1操作票是操作人员对电气设备进行倒闸操作的书面依据。为认真、准确地进行倒闸操作,规范操作票的填用和操作行为,防止电气误操作事故,保障人身、电网和设备安全,依据《国家电网公司电力安全工作规程》及有关规程规定,结合本公司的实际情况,制定本细则。1.2本细则适用于国网湖北省电力公司系统在运用中的20kV及以下配电线路、设备和用户配电设备上的电气操作。变电站、发电厂内的配电设备执行《国网湖北省电力公司电气操作票实施细则》(变电部分)。1.3公司系统所有生产及生产相关人员,必须熟悉并严格执行本细则。2倒闸操作的基本条件2.1有与现场高压配电线路、设备和实际接线方式相符的系统模拟图或接线图(包括各种电子接线图)。2.2操作设备应具有明显的标志,包括名称、编号、分合指示、旋转方向、切换位置的指示及设备相色等。2.3防误操作装置。2.3.1高压配电柜(箱)等电气设备应安装功能完善的防误操作闭锁装置,且不得随意退出运行。2.3.2下列三种情况应加挂机械锁:2.3.2.1配电站、开闭所未装防误操作闭锁装置或闭锁装置失灵的刀闸手柄和网门。2.3.2.2当电气设备处于冷备用、网门闭锁失去作用时的有电间隔网门。2.3.2.3设备检修时,回路中所有来电侧刀闸的操作手柄。机械锁应一把钥匙开一把锁,钥匙应编号并妥善保管。2.4在多电源和有自备电源的用户线路的高压系统接入点,应有明显断开点。2.5在绝缘导线所有电源侧及适当位置(如支接点、耐张杆处等)、柱上变压器高压引线,应装设验电接地环或其他验电、接地装置。2.6封闭式高压配电设备进线电源侧和出线线路侧应装设带电显示装置。2.7配电设备的操作机构上应有中文操作说明和状态指示。2.8柱上断路器应有分、合位置的机械指示。2.9有值班调控人员或配网运维人员(以下简称发令人)正式发布的操作指令,并使用经事先审核合格的倒闸操作票。2.10每年应书面公布有资格担任配电线路、设备操作发令人和倒闸操作人员的名单。操作人员一般应由设备运维管理单位人员担任。3倒闸操作的一般规定3.1倒闸操作的方式及分类。3.1.1倒闸操作有就地操作和遥控操作两种方式。实行遥控操作的设备、项目,需经本单位审定后执行。3.1.2远方遥控操作断路器(开关)前,宜对现场发出提示信号(现场不具备条件的,应电话通知),提醒现场人员远离操作设备。3.1.3远方遥控操作继电保护软压板,至少应有两个指示发生对应变化,且所有这些确定的指示均已同时发生对应变化,方可确认该压板已操作到位。3.1.4倒闸操作的分类。3.1.4.1监护操作,是指有人监护的操作。(1)监护操作时,其中对设备较为熟悉者作监护。(2)经设备运维管理单位考试合格、批准的检修人员,可进行配电线路、设备的监护操作,监护人应是同一单位的检修人员或设备运维人员。检修人员操作的设备和接、发令程序及安全要求应由设备运维管理单位批准,并报相关部门和调度控制中心备案。3.1.4.2单人操作,是指一人进行的操作。(1)若有可靠的确认和自动记录手段,可实行远方单人操作。(2)实行单人操作的设备、项目及操作人员需经设备运维管理单位或调度控制中心批准。3.2倒闸操作指令。3.2.1倒闸操作应根据发令人的指令执行。未得到发令人的指令前,禁止进行倒闸操作。发令人发布操作指令和受令人复诵操作指令均应准确、清晰,使用规范的调度术语和线路名称、设备双重名称。发令人、受令人、操作人员(包括监护人)均应具备相应资质。3.2.2发令人和受令人应先互报单位和姓名,发布指令的全过程(包括对方复诵指令)和听取指令的报告时,高压指令应由发令人录音。高、低压指令双方均应做好记录。下达操作指令可采用电话下达或当面下达,也可采用传真或局域网下达。3.2.3现场倒闸操作应执行唱票、复诵制度。操作人应按操作票填写的顺序逐项操作,每操作完一项,应检查确认后做一个“√”记号,全部操作完毕后进行复查。复查确认后,受令人应立即汇报发令人。监护操作时,操作人在操作过程中不得有任何未经监护人同意的操作行为。3.2.4倒闸操作中发生疑问时,不得更改操作票,应立即停止操作,并向发令人报...
