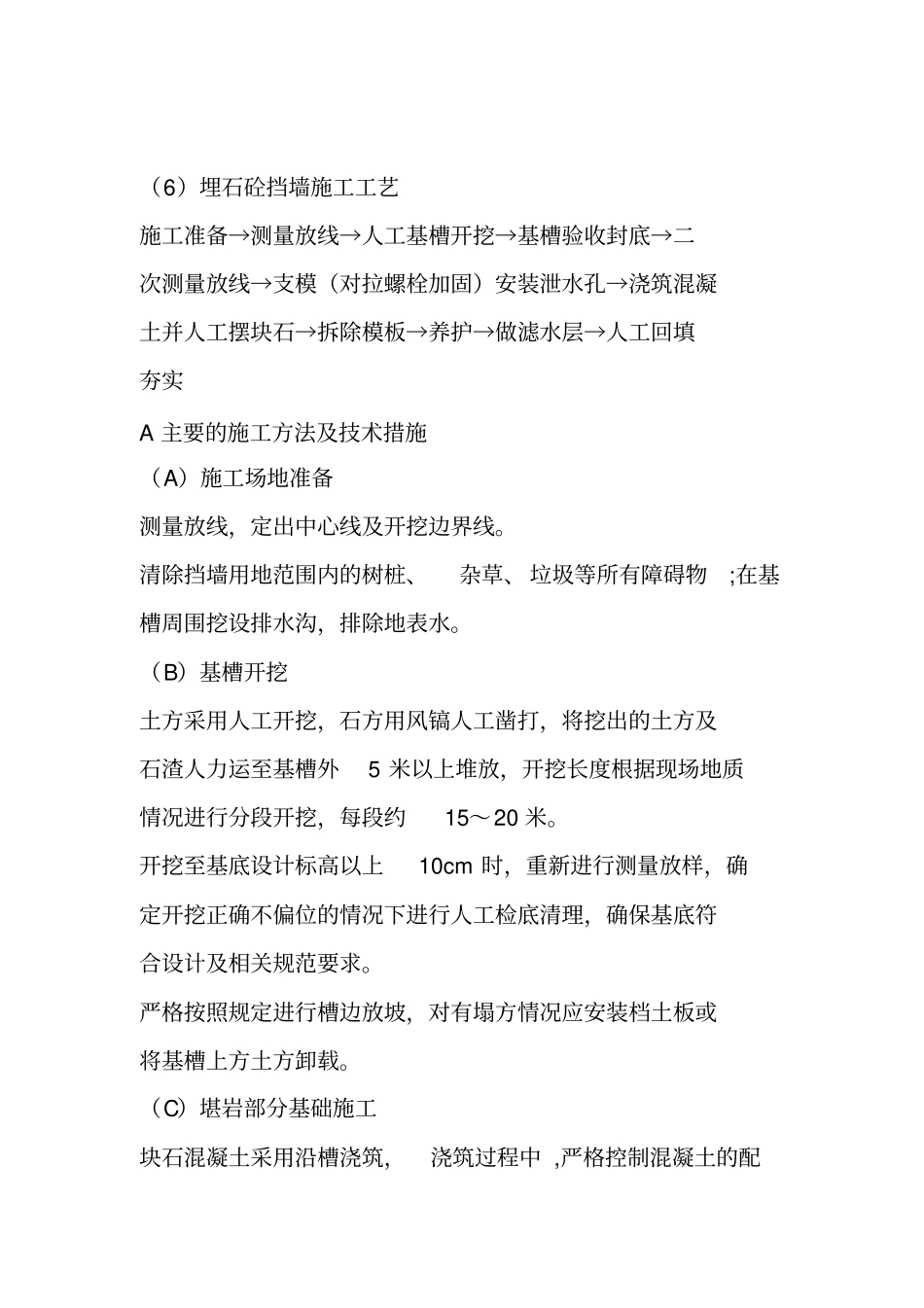

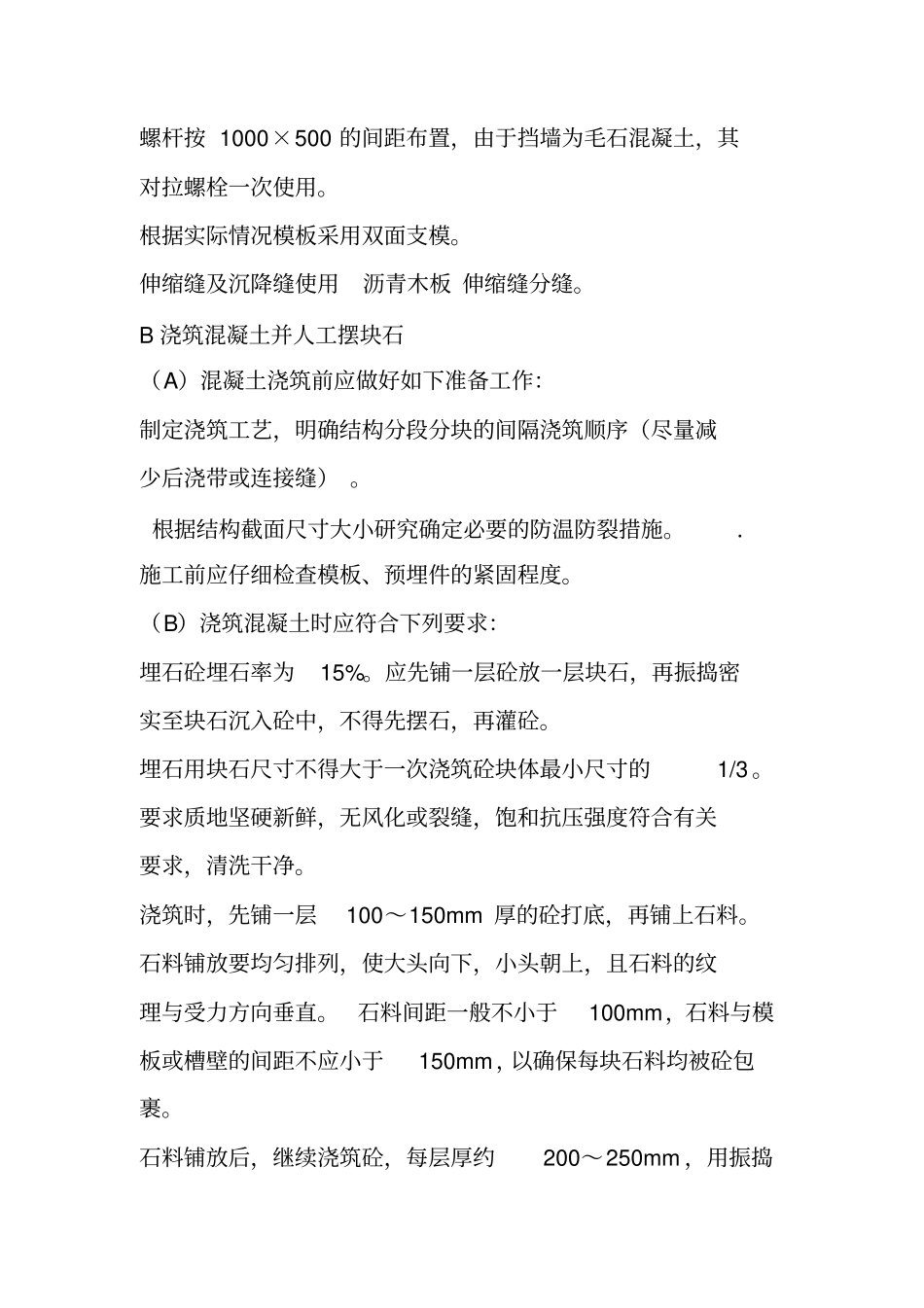

（6）埋石砼挡墙施工工艺施工准备→测量放线→人工基槽开挖→基槽验收封底→二次测量放线→支模（对拉螺栓加固）安装泄水孔→浇筑混凝土并人工摆块石→拆除模板→养护→做滤水层→人工回填夯实A主要的施工方法及技术措施（A）施工场地准备测量放线，定出中心线及开挖边界线。清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。（B）基槽开挖土方采用人工开挖，石方用风镐人工凿打，将挖出的土方及石渣人力运至基槽外5米以上堆放，开挖长度根据现场地质情况进行分段开挖，每段约15～20米。开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下进行人工检底清理，确保基底符合设计及相关规范要求。严格按照规定进行槽边放坡，对有塌方情况应安装档土板或将基槽上方土方卸载。（C）堪岩部分基础施工块石混凝土采用沿槽浇筑，浇筑过程中,严格控制混凝土的配合比,砼中块石的掺量控制在15%。块石用人工摆放，分散布置。采用振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。无漏振，无蜂窝麻面等。砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。．在块石砼浇筑过程中，现场取样制作砼试件，标准养护28天后送中心试验室检测。（D）墙身施工基础浇筑完成后，根据设计图及现场高程放出挡墙浇筑边线。（E）模板安装模板采用钢模板，禁止使用有缺角、破损的模板。保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确。具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷。模板的接缝不得漏浆；在浇筑砼前应检查模板的完好性。模板与砼的接触面应清理干净并涂刷脱膜剂，但不得影响模板结构性能。模板使用后应按规定修整保存。模板之间粘贴双面不干胶带，以减小模板缝防止漏浆，以保证砼面的观感质量。模板采用M12对拉螺栓加固，并配以大号蝶形卡紧固，对拉螺杆按1000×500的间距布置，由于挡墙为毛石混凝土，其对拉螺栓一次使用。根据实际情况模板采用双面支模。伸缩缝及沉降缝使用沥青木板伸缩缝分缝。B浇筑混凝土并人工摆块石（A）混凝土浇筑前应做好如下准备工作：制定浇筑工艺，明确结构分段分块的间隔浇筑顺序（尽量减少后浇带或连接缝）。根据结构截面尺寸大小研究确定必要的防温防裂措施。．施工前应仔细检查模板、预埋件的紧固程度。（B）浇筑混凝土时应符合下列要求：埋石砼埋石率为15%。应先铺一层砼放一层块石，再振捣密实至块石沉入砼中，不得先摆石，再灌砼。埋石用块石尺寸不得大于一次浇筑砼块体最小尺寸的1/3。要求质地坚硬新鲜，无风化或裂缝，饱和抗压强度符合有关要求，清洗干净。浇筑时，先铺一层100～150mm厚的砼打底，再铺上石料。石料铺放要均匀排列，使大头向下，小头朝上，且石料的纹理与受力方向垂直。石料间距一般不小于100mm，石料与模板或槽壁的间距不应小于150mm，以确保每块石料均被砼包裹。石料铺放后，继续浇筑砼，每层厚约200～250mm，用振捣棒进行振捣，振捣时避免接触模板和石料。如此逐层铺石料以及浇筑砼，直至最终层面，保持石料顶面有不少于100mm厚的砼覆盖层，所掺用的石料数量为基础体积的15%。振捣器插入平面布点和振捣时间要达到规范的要求，确保振捣充分。埋石砼浇筑时分缝，继续浇筑时要将施工缝清洗干净，铺上一层与砼万分相同的水泥砂浆，再继续浇筑砼及铺放石料。（C）采用机械振捣混凝土，应符合下列规定：采用插入式振捣器振捣混凝土时，插入式振捣器的移动间距不宜大于振捣器作用半径的1.5倍，且插入下层混凝土内的深度宜未50～100mm，与侧模应保持50～100mm的距离。当振捣完毕需要变换振捣棒在混凝土拌和物中的水平位置时，应边振动边竖向缓慢提出振动棒，不得将振动棒放在拌和物内平拖。不得用振动棒驱赶混凝土。表面振动器的移动距离应能覆盖已振动部分的边缘。应避免碰撞模板、钢筋及其他预埋件。每一振点的振捣延续时间宜为20～30s，以混凝土不再沉落、不出现气泡、表面呈现浮浆为度，防止过振、漏振。混凝土振捣完成后，应及时修整、抹平混凝土裸露面，待定浆后再抹第二遍并压光。抹面时严禁洒水，并应防...
