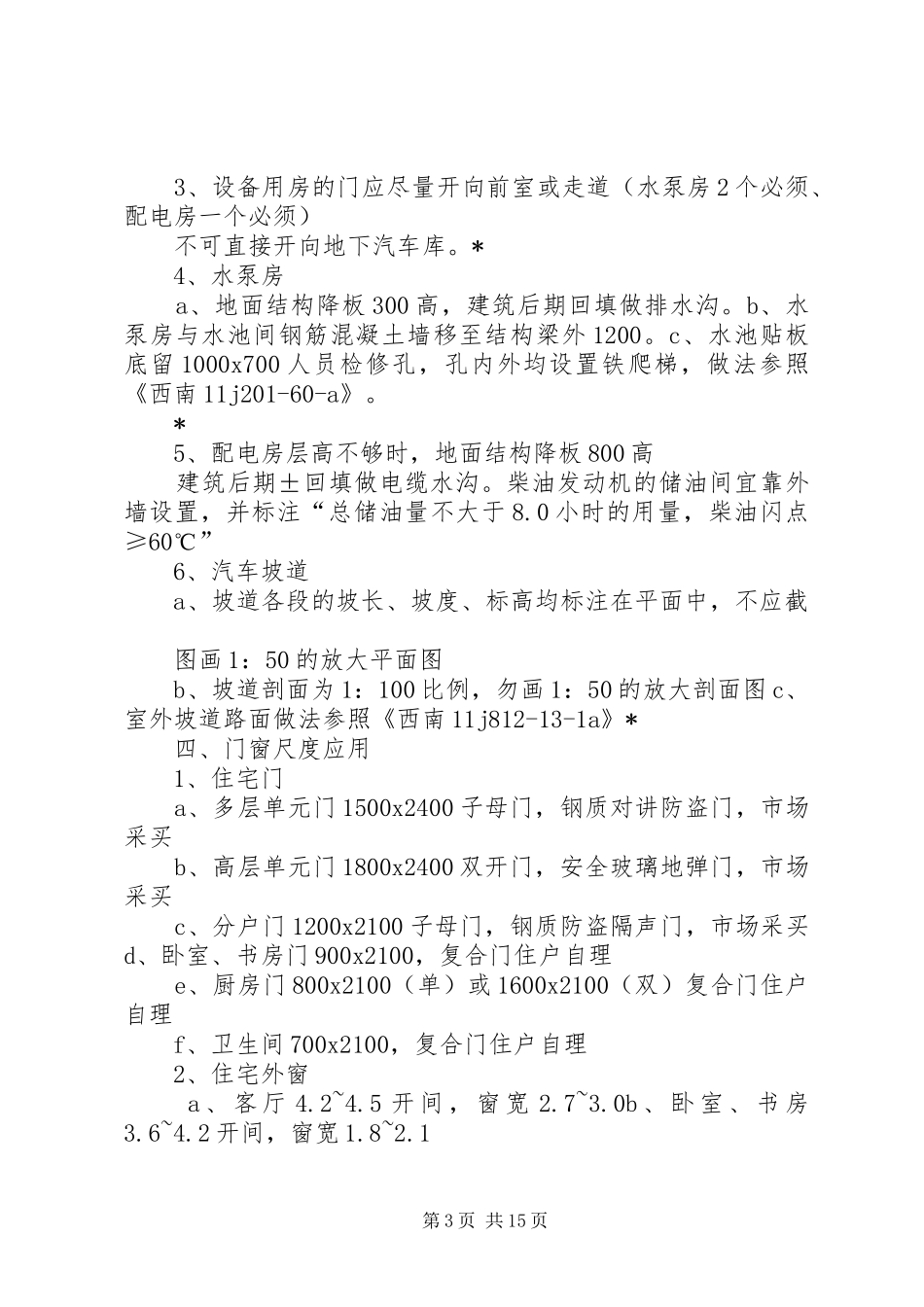

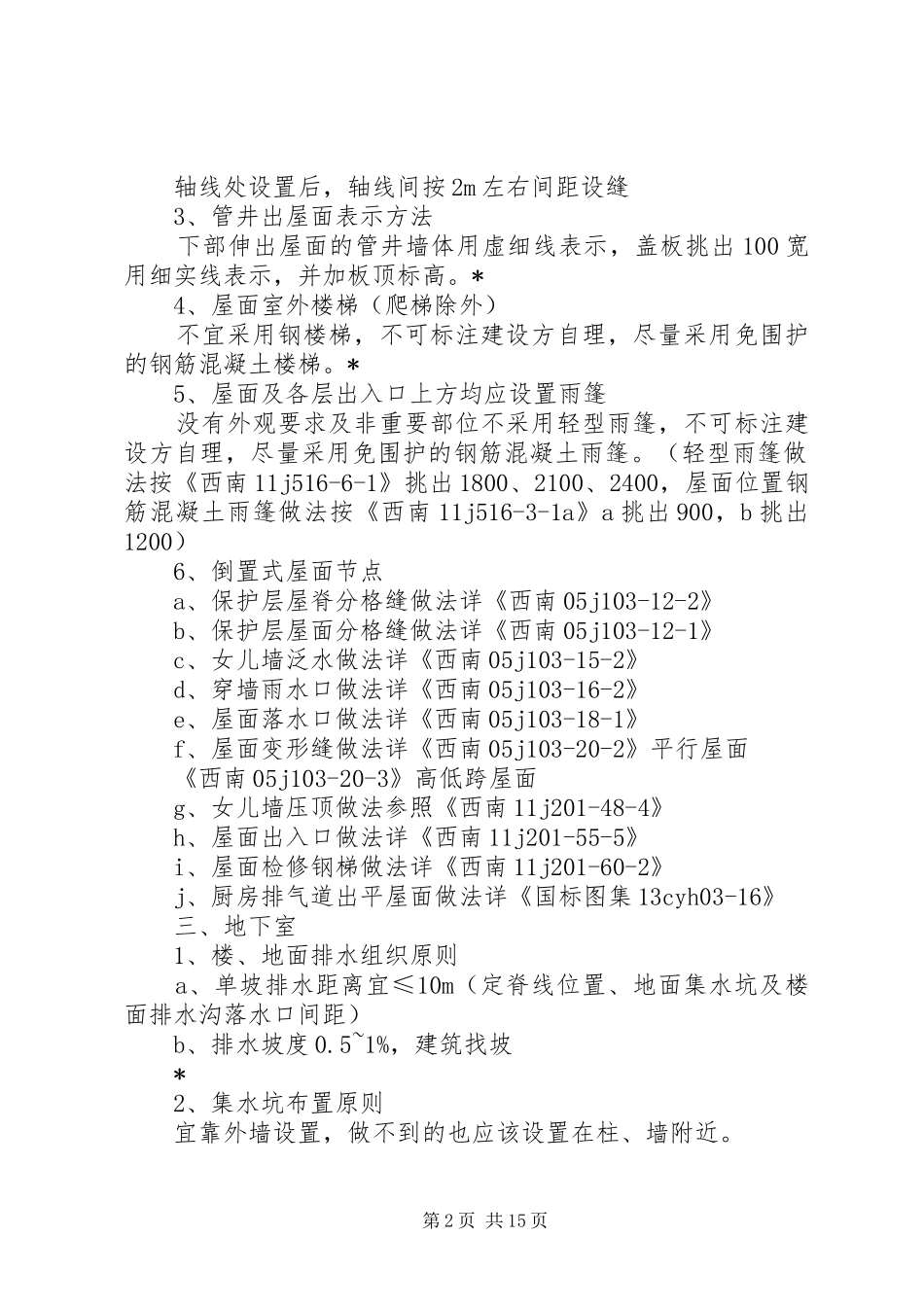

建筑专业施工图细节总结20XX年.1.6提资图交各专业前，按带*条款内容自行检查。。。施工图提交审查前，按以下内容自行检查。。。一、平面尺寸标注1、门带窗整体标注尺寸和编号，不可门、窗分开标尺寸和编号；在门窗立面分格放大图中标注门和窗的具体尺寸。*2、设备洞口标注宽度及定位尺寸，不可标注中心线位置。3、无障碍坡道栏杆坡道两端要伸出坡道300，并标注尺寸。坡道面做法详《国标图集03j926-22-4》坡道扶手做法详《国标图集03j926-23-1b》4、室外台阶、踏步、雨篷应该标注尺寸及做法。*5、轴线尺寸过多如何标注只给平面外侧的墙（柱）编轴号并标轴线尺寸，平面内的墙（柱）只在内部标轴线尺寸不编轴号，且轴线尺寸不得拉到平面外侧。*6、卫生间地坪标高、首层出入口处平台标高均比同层楼地面低0.015，表示为h-0.015。*7、平面内非标准垛宽的门窗洞口要标注洞口及定位尺寸二、屋面1、排水组织原则a、单坡排水距离宜≤10m（定屋脊位置），排水坡度3%b、汇水面积200m2设置一根φ100排水管（定雨水管数量）2、保护层分格缝设置原则第1页共15页轴线处设置后，轴线间按2m左右间距设缝3、管井出屋面表示方法下部伸出屋面的管井墙体用虚细线表示，盖板挑出100宽用细实线表示，并加板顶标高。*4、屋面室外楼梯（爬梯除外）不宜采用钢楼梯，不可标注建设方自理，尽量采用免围护的钢筋混凝土楼梯。*5、屋面及各层出入口上方均应设置雨篷没有外观要求及非重要部位不采用轻型雨篷，不可标注建设方自理，尽量采用免围护的钢筋混凝土雨篷。（轻型雨篷做法按《西南11j516-6-1》挑出1800、2100、2400，屋面位置钢筋混凝土雨篷做法按《西南11j516-3-1a》a挑出900，b挑出1200）6、倒置式屋面节点a、保护层屋脊分格缝做法详《西南05j103-12-2》b、保护层屋面分格缝做法详《西南05j103-12-1》c、女儿墙泛水做法详《西南05j103-15-2》d、穿墙雨水口做法详《西南05j103-16-2》e、屋面落水口做法详《西南05j103-18-1》f、屋面变形缝做法详《西南05j103-20-2》平行屋面《西南05j103-20-3》高低跨屋面g、女儿墙压顶做法参照《西南11j201-48-4》h、屋面出入口做法详《西南11j201-55-5》i、屋面检修钢梯做法详《西南11j201-60-2》j、厨房排气道出平屋面做法详《国标图集13cyh03-16》三、地下室1、楼、地面排水组织原则a、单坡排水距离宜≤10m（定脊线位置、地面集水坑及楼面排水沟落水口间距）b、排水坡度0.5~1%，建筑找坡*2、集水坑布置原则宜靠外墙设置，做不到的也应该设置在柱、墙附近。第2页共15页3、设备用房的门应尽量开向前室或走道（水泵房2个必须、配电房一个必须）不可直接开向地下汽车库。*4、水泵房a、地面结构降板300高，建筑后期回填做排水沟。b、水泵房与水池间钢筋混凝土墙移至结构梁外1200。c、水池贴板底留1000x700人员检修孔，孔内外均设置铁爬梯，做法参照《西南11j201-60-a》。*5、配电房层高不够时，地面结构降板800高建筑后期±回填做电缆水沟。柴油发动机的储油间宜靠外墙设置，并标注“总储油量不大于8.0小时的用量，柴油闪点≥60℃”6、汽车坡道a、坡道各段的坡长、坡度、标高均标注在平面中，不应截图画1：50的放大平面图b、坡道剖面为1：100比例，勿画1：50的放大剖面图c、室外坡道路面做法参照《西南11j812-13-1a》*四、门窗尺度应用1、住宅门a、多层单元门1500x2400子母门，钢质对讲防盗门，市场采买b、高层单元门1800x2400双开门，安全玻璃地弹门，市场采买c、分户门1200x2100子母门，钢质防盗隔声门，市场采买d、卧室、书房门900x2100，复合门住户自理e、厨房门800x2100（单）或1600x2100（双）复合门住户自理f、卫生间700x2100，复合门住户自理2、住宅外窗a、客厅4.2~4.5开间，窗宽2.7~3.0b、卧室、书房3.6~4.2开间，窗宽1.8~2.1第3页共15页2.7~3.3开间，窗宽1.2~1.5c、厨房窗宽1.2~1.5d、厨房阳台门带，窗宽1.3~1.5或落地双开1.6~1.8e、卫生间窗宽0.6~0.83、管井--乙级防火门a、单扇700x1800，离地300高作门滥b、双扇1200x1800，离地300高作门滥，用于小进深无操作空间的管道井。c、强、弱电井上方，梁底留出线孔500x200，位置居门中（仅在筒体放大平面图中标注）4、...
