真机操作实验实习日记范文 VIP免费

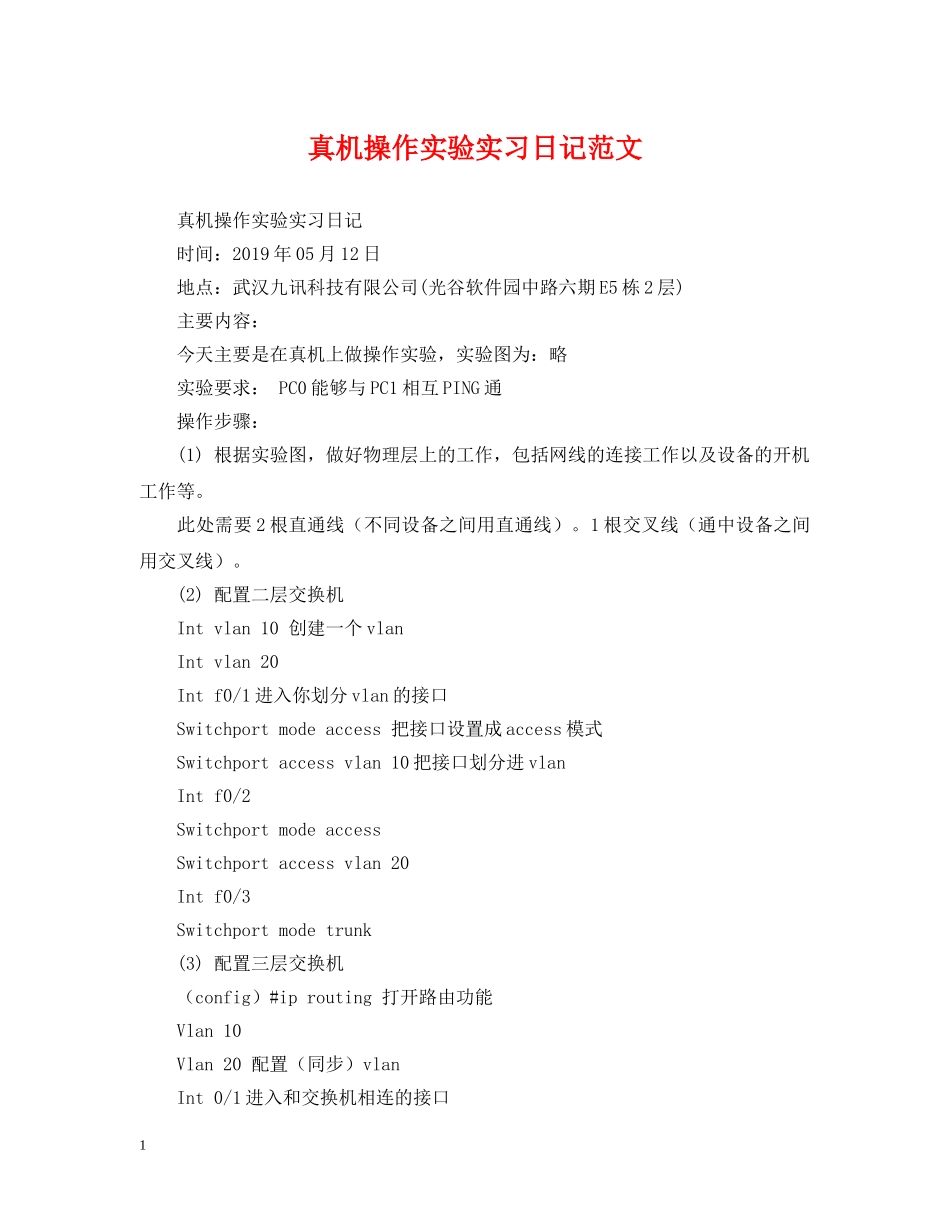

真机操作实验实习日记范文 _第1页
1/2

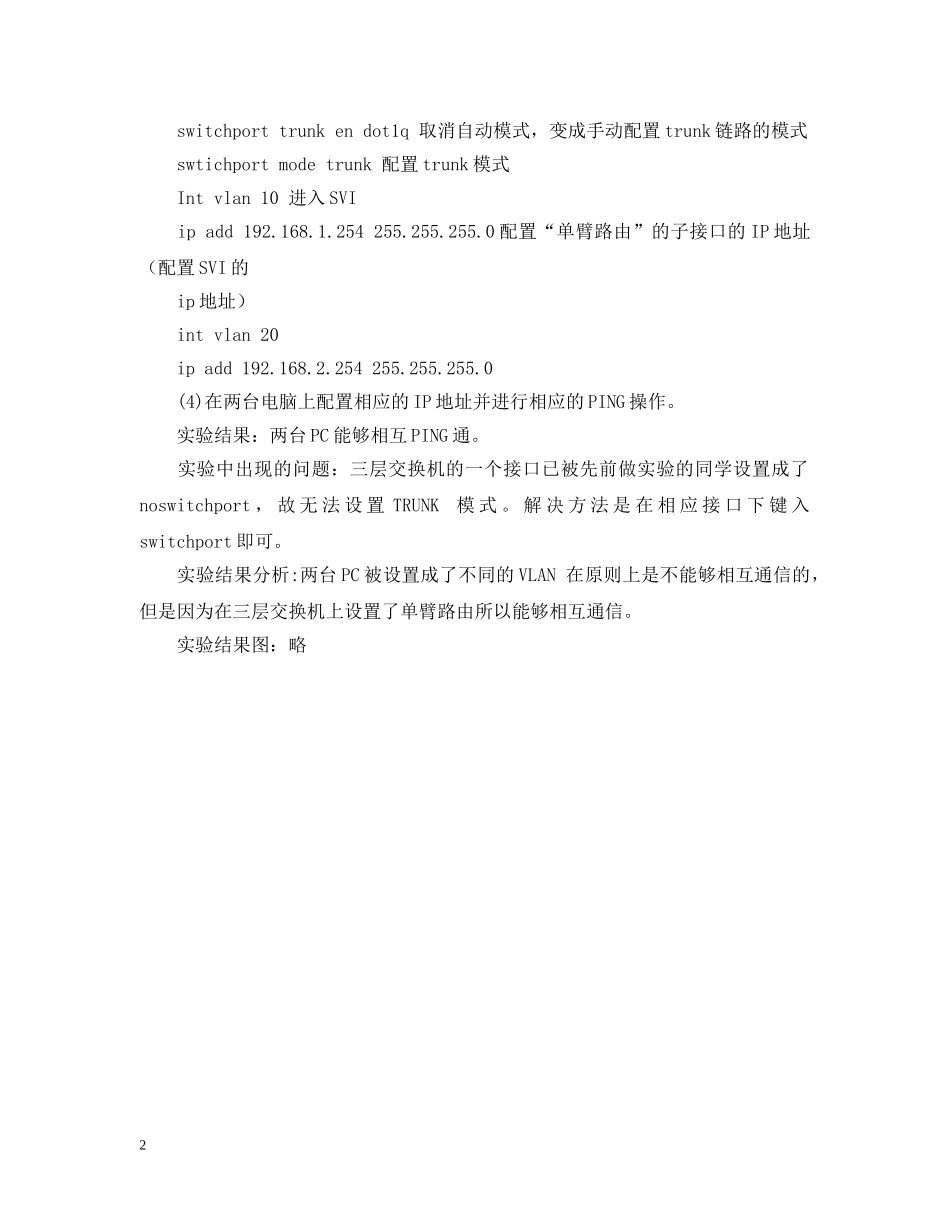

真机操作实验实习日记范文 _第2页
2/2
此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。真机操作实验实习日记范文真机操作实验实习日记时间:2019年05月12日地点:武汉九讯科技有限公司(光谷软件园中路六期E5栋2层)主要内容:今天主要是在真机上做操作实验,实验图为:略实验要求:PC0能够与PC1相互PING通操作步骤:(1)根据实验图,做好物理层上的工作,包括网线的连接工作以及设备的开机工作等。此处需要2根直通线(不同设备之间用直通线)。1根交叉线(通中设备之间用交叉线)。(2)配置二层交换机Intvlan10创建一个vlanIntvlan20Intf0/1进入你划分vlan的接口Switchportmodeaccess把接口设置成access模式Switchportaccessvlan10把接口划分进vlanIntf0/2SwitchportmodeaccessSwitchportaccessvlan20Intf0/3Switchportmodetrunk(3)配置三层交换机(config)#iprouting打开路由功能Vlan10Vlan20配置(同步)vlanInt0/1进入和交换机相连的接口1此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。switchporttrunkendot1q取消自动模式,变成手动配置trunk链路的模式swtichportmodetrunk配置trunk模式Intvlan10进入SVIipadd192.168.1.254255.255.255.0配置“单臂路由”的子接口的IP地址(配置SVI的ip地址)intvlan20ipadd192.168.2.254255.255.255.0(4)在两台电脑上配置相应的IP地址并进行相应的PING操作。实验结果:两台PC能够相互PING通。实验中出现的问题:三层交换机的一个接口已被先前做实验的同学设置成了noswitchport,故无法设置TRUNK模式。解决方法是在相应接口下键入switchport即可。实验结果分析:两台PC被设置成了不同的VLAN在原则上是不能够相互通信的,但是因为在三层交换机上设置了单臂路由所以能够相互通信。实验结果图:略2
