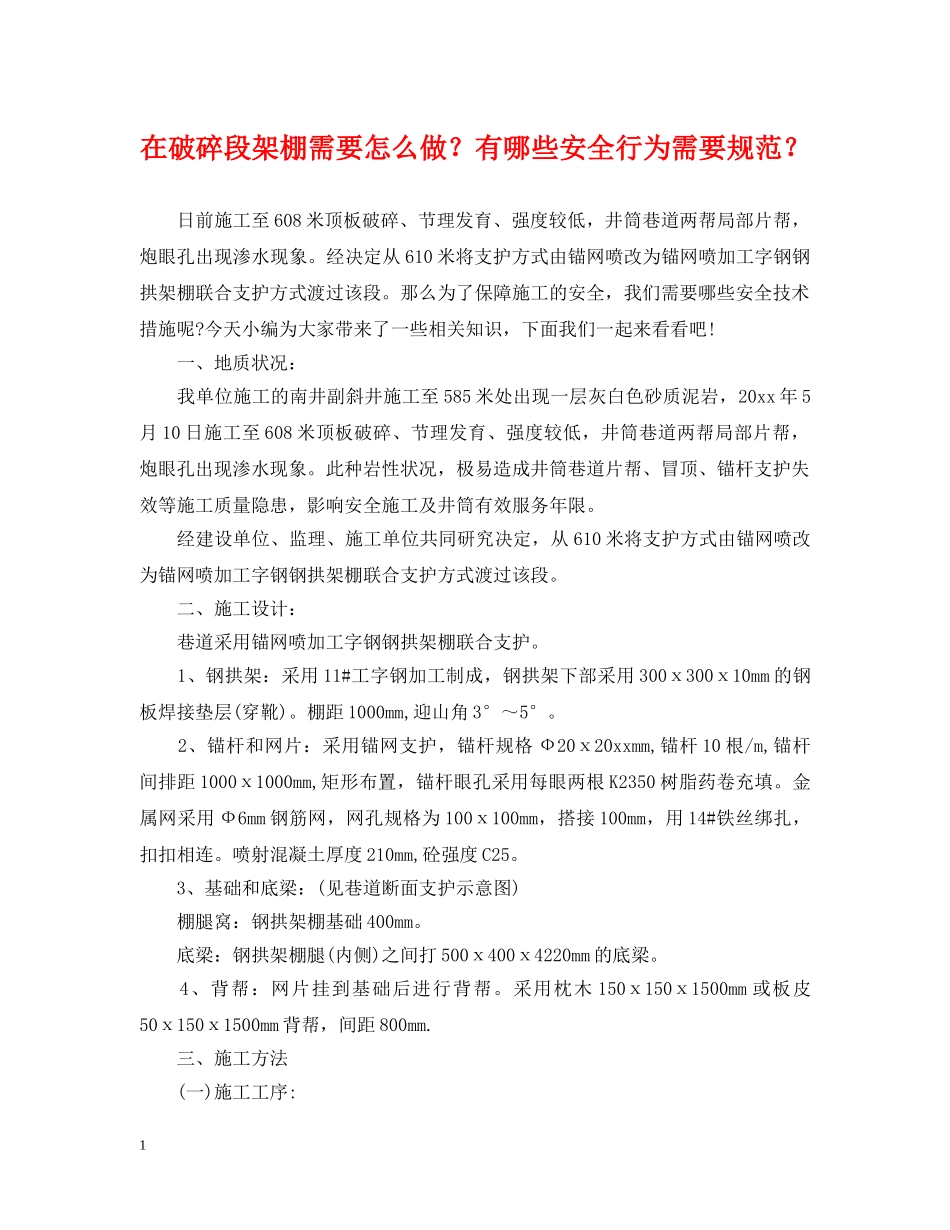

在破碎段架棚需要怎么做?有哪些安全行为需要规范? _第1页
1/4

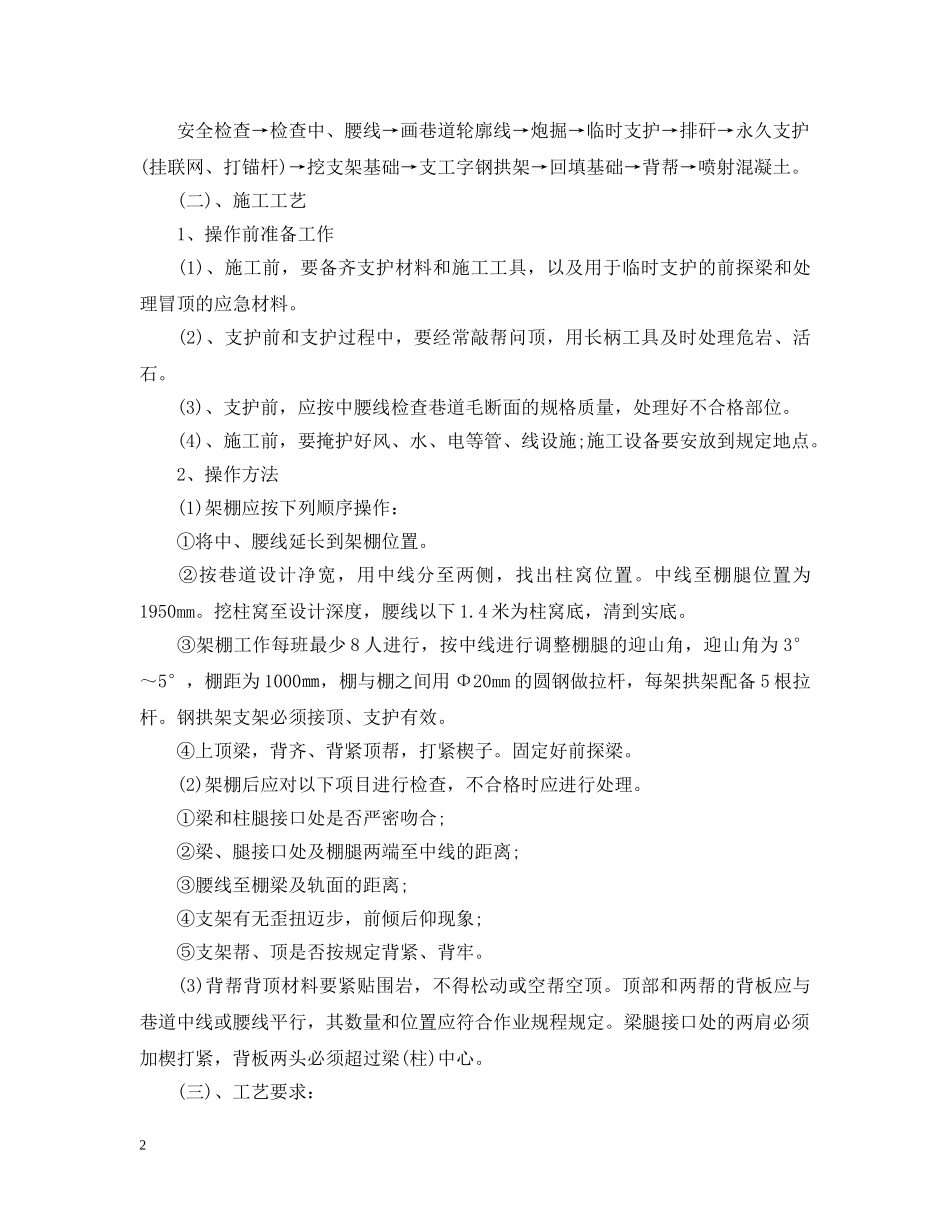

在破碎段架棚需要怎么做?有哪些安全行为需要规范? _第2页
2/4

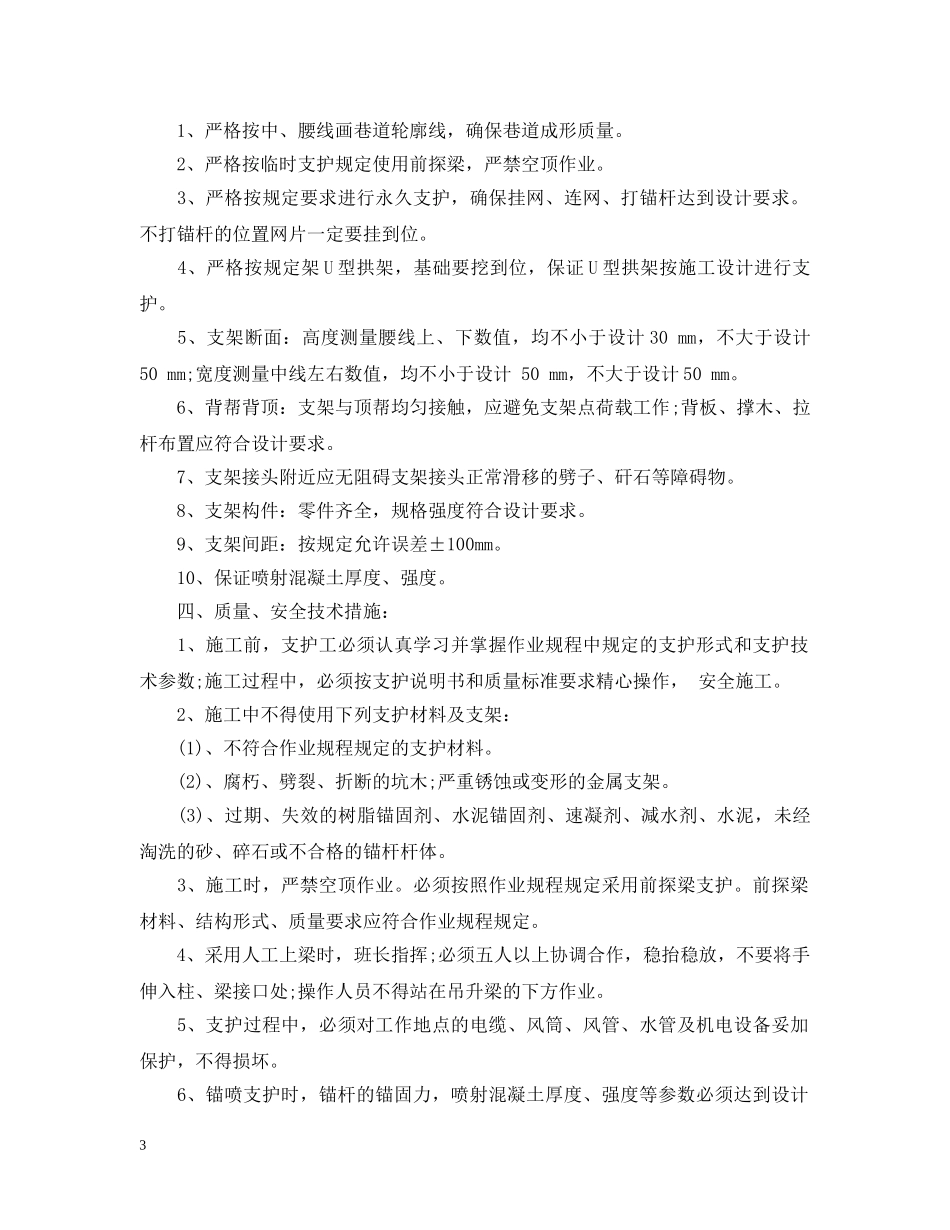

在破碎段架棚需要怎么做?有哪些安全行为需要规范? _第3页
3/4
此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。在破碎段架棚需要怎么做?有哪些安全行为需要规范?日前施工至608米顶板破碎、节理发育、强度较低,井筒巷道两帮局部片帮,炮眼孔出现渗水现象。经决定从610米将支护方式由锚网喷改为锚网喷加工字钢钢拱架棚联合支护方式渡过该段。那么为了保障施工的安全,我们需要哪些安全技术措施呢?今天小编为大家带来了一些相关知识,下面我们一起来看看吧!一、地质状况:我单位施工的南井副斜井施工至585米处出现一层灰白色砂质泥岩,20xx年5月10日施工至608米顶板破碎、节理发育、强度较低,井筒巷道两帮局部片帮,炮眼孔出现渗水现象。此种岩性状况,极易造成井筒巷道片帮、冒顶、锚杆支护失效等施工质量隐患,影响安全施工及井筒有效服务年限。经建设单位、监理、施工单位共同研究决定,从610米将支护方式由锚网喷改为锚网喷加工字钢钢拱架棚联合支护方式渡过该段。二、施工设计:巷道采用锚网喷加工字钢钢拱架棚联合支护。1、钢拱架:采用11#工字钢加工制成,钢拱架下部采用300ⅹ300ⅹ10mm的钢板焊接垫层(穿靴)。棚距1000mm,迎山角3°~5°。2、锚杆和网片:采用锚网支护,锚杆规格Ф20ⅹ20xxmm,锚杆10根/m,锚杆间排距1000ⅹ1000mm,矩形布置,锚杆眼孔采用每眼两根K2350树脂药卷充填。金属网采用Ф6mm钢筋网,网孔规格为100ⅹ100mm,搭接100mm,用14#铁丝绑扎,扣扣相连。喷射混凝土厚度210mm,砼强度C25。3、基础和底梁:(见巷道断面支护示意图)棚腿窝:钢拱架棚基础400mm。底梁:钢拱架棚腿(内侧)之间打500ⅹ400ⅹ4220mm的底梁。4、背帮:网片挂到基础后进行背帮。采用枕木150ⅹ150ⅹ1500mm或板皮50ⅹ150ⅹ1500mm背帮,间距800mm.三、施工方法(一)施工工序:1此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。安全检查→检查中、腰线→画巷道轮廓线→炮掘→临时支护→排矸→永久支护(挂联网、打锚杆)→挖支架基础→支工字钢拱架→回填基础→背帮→喷射混凝土。(二)、施工工艺1、操作前准备工作(1)、施工前,要备齐支护材料和施工工具,以及用于临时支护的前探梁和处理冒顶的应急材料。(2)、支护前和支护过程中,要经常敲帮问顶,用长柄工具及时处理危岩、活石。(3)、支护前,应按中腰线检查巷道毛断面的规格质量,处理好不合格部位。(4)、施工前,要掩护好风、水、电等管、线设施;施工设备要安放到规定地点。2、操作方法(1)架棚应按下列顺序操作:①将中、腰线延长到架棚位置。②按巷道设计净宽,用中线分至两侧,找出柱窝位置。中线至棚腿位置为1950mm。挖柱窝至设计深度,腰线以下1.4米为柱窝底,清到实底。③架棚工作每班最少8人进行,按中线进行调整棚腿的迎山角,迎山角为3°~5°,棚距为1000㎜,棚与棚之间用Φ20mm的圆钢做拉杆,每架拱架配备5根拉杆。钢拱架支架必须接顶、支护有效。④上顶梁,背齐、背紧顶帮,打紧楔子。固定好前探梁。(2)架棚后应对以下项目进行检查,不合格时应进行处理。①梁和柱腿接口处是否严密吻合;②梁、腿接口处及棚腿两端至中线的距离;③腰线至棚梁及轨面的距离;④支架有无歪扭迈步,前倾后仰现象;⑤支架帮、顶是否按规定背紧、背牢。(3)背帮背顶材料要紧贴围岩,不得松动或空帮空顶。顶部和两帮的背板应与巷道中线或腰线平行,其数量和位置应符合作业规程规定。梁腿接口处的两肩必须加楔打紧,背板两头必须超过梁(柱)中心。(三)、工艺要求:2此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。1、严格按中、腰线画巷道轮廓线,确保巷道成形质量。2、严格按临时支护规定使用前探梁,严禁空顶作业。3、严格按规定要求进行永久支护,确保挂网、连网、打锚杆达到设计要求。不打锚杆的位置网片一定要挂到位。4、严格按规定架U型拱架,基础要挖到位,保证U型拱架按施工设计进行支护。5、支架断面:高度测量腰线上、下数值,均不小于设计30mm,不大于设计50mm;宽度测量中线左右数值,均不小于设计50mm,不大于设计50mm。6、背帮背顶:支架与顶帮均匀接触,应避免支架点荷载工作;背板、撑木、拉杆...
