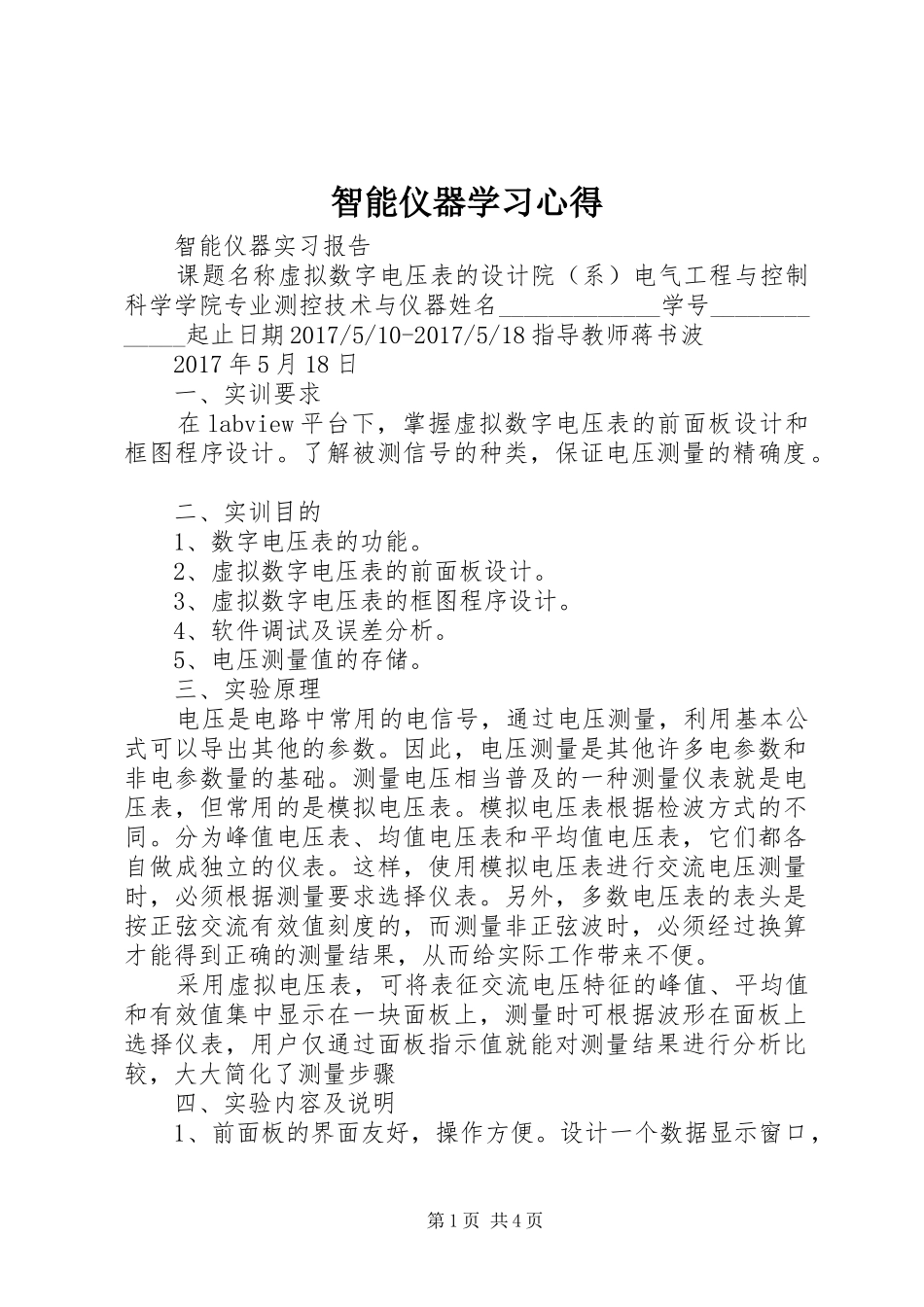

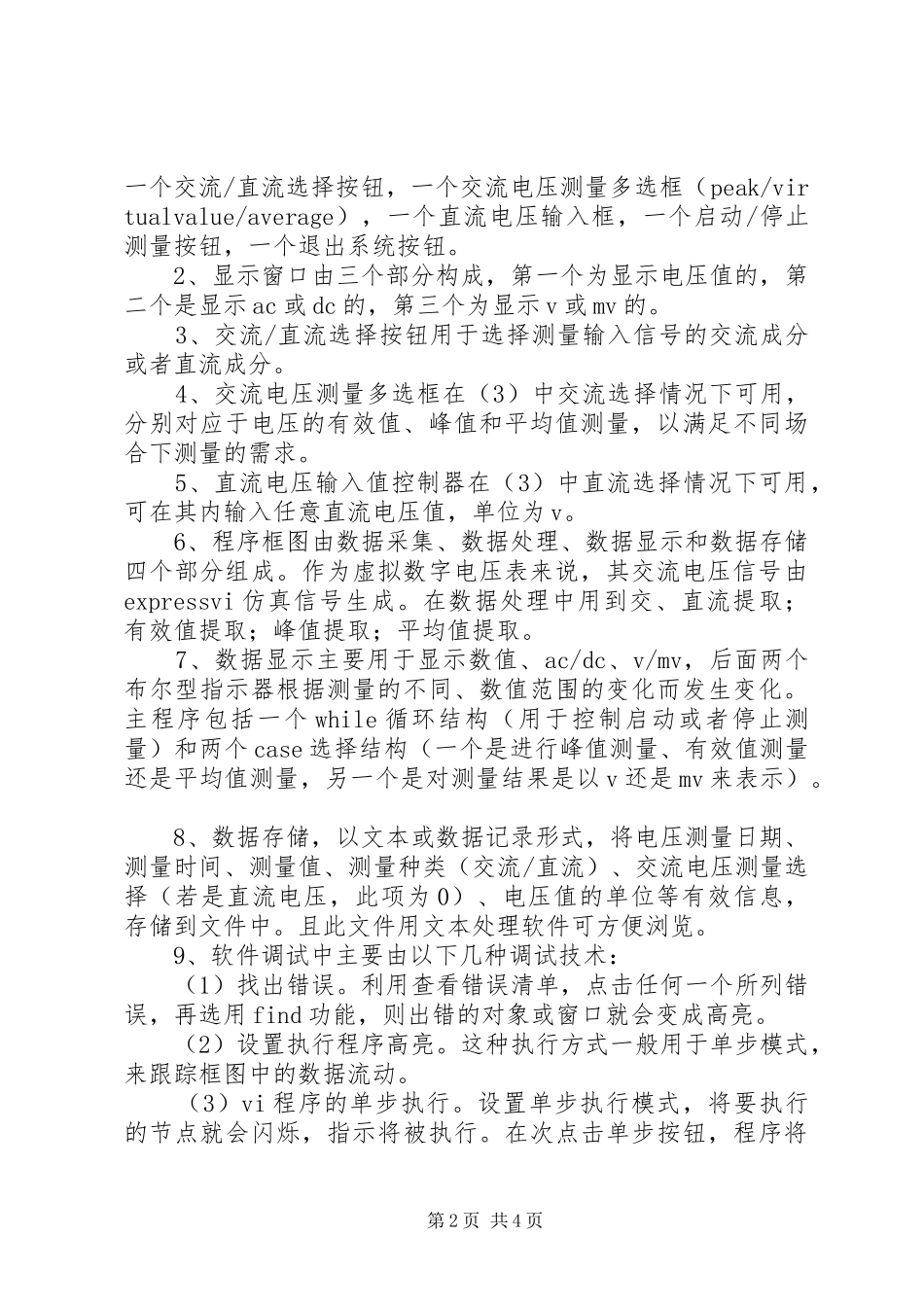

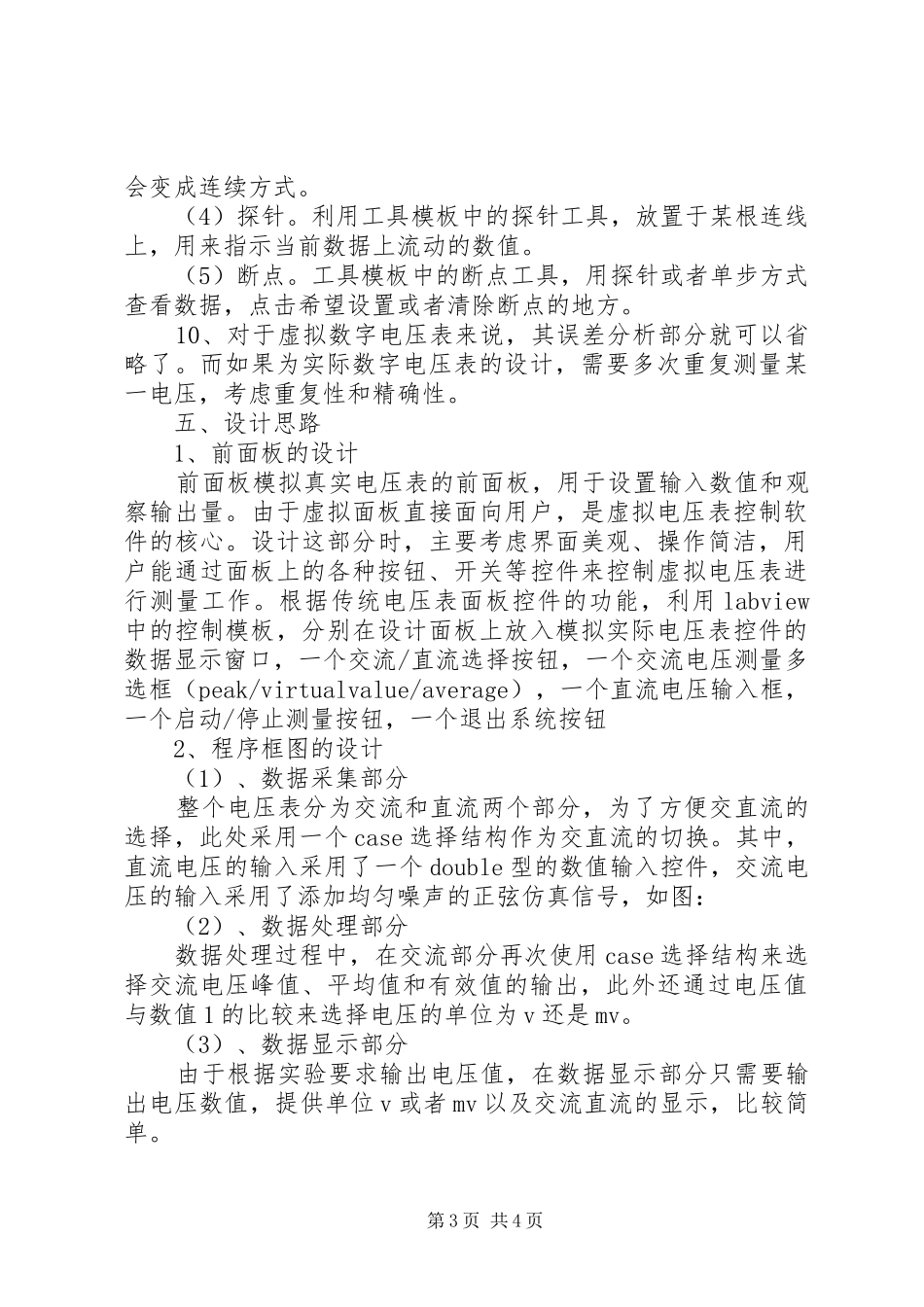

智能仪器学习心得智能仪器实习报告课题名称虚拟数字电压表的设计院（系）电气工程与控制科学学院专业测控技术与仪器姓名_____________学号_____________起止日期2017/5/10-2017/5/18指导教师蒋书波2017年5月18日一、实训要求在labview平台下，掌握虚拟数字电压表的前面板设计和框图程序设计。了解被测信号的种类，保证电压测量的精确度。二、实训目的1、数字电压表的功能。2、虚拟数字电压表的前面板设计。3、虚拟数字电压表的框图程序设计。4、软件调试及误差分析。5、电压测量值的存储。三、实验原理电压是电路中常用的电信号，通过电压测量，利用基本公式可以导出其他的参数。因此，电压测量是其他许多电参数和非电参数量的基础。测量电压相当普及的一种测量仪表就是电压表，但常用的是模拟电压表。模拟电压表根据检波方式的不同。分为峰值电压表、均值电压表和平均值电压表，它们都各自做成独立的仪表。这样，使用模拟电压表进行交流电压测量时，必须根据测量要求选择仪表。另外，多数电压表的表头是按正弦交流有效值刻度的，而测量非正弦波时，必须经过换算才能得到正确的测量结果，从而给实际工作带来不便。采用虚拟电压表，可将表征交流电压特征的峰值、平均值和有效值集中显示在一块面板上，测量时可根据波形在面板上选择仪表，用户仅通过面板指示值就能对测量结果进行分析比较，大大简化了测量步骤四、实验内容及说明1、前面板的界面友好，操作方便。设计一个数据显示窗口，第1页共4页一个交流/直流选择按钮，一个交流电压测量多选框（peak/virtualvalue/average），一个直流电压输入框，一个启动/停止测量按钮，一个退出系统按钮。2、显示窗口由三个部分构成，第一个为显示电压值的，第二个是显示ac或dc的，第三个为显示v或mv的。3、交流/直流选择按钮用于选择测量输入信号的交流成分或者直流成分。4、交流电压测量多选框在（3）中交流选择情况下可用，分别对应于电压的有效值、峰值和平均值测量，以满足不同场合下测量的需求。5、直流电压输入值控制器在（3）中直流选择情况下可用，可在其内输入任意直流电压值，单位为v。6、程序框图由数据采集、数据处理、数据显示和数据存储四个部分组成。作为虚拟数字电压表来说，其交流电压信号由expressvi仿真信号生成。在数据处理中用到交、直流提取；有效值提取；峰值提取；平均值提取。7、数据显示主要用于显示数值、ac/dc、v/mv，后面两个布尔型指示器根据测量的不同、数值范围的变化而发生变化。主程序包括一个while循环结构（用于控制启动或者停止测量）和两个case选择结构（一个是进行峰值测量、有效值测量还是平均值测量，另一个是对测量结果是以v还是mv来表示）。8、数据存储，以文本或数据记录形式，将电压测量日期、测量时间、测量值、测量种类（交流/直流）、交流电压测量选择（若是直流电压，此项为0）、电压值的单位等有效信息，存储到文件中。且此文件用文本处理软件可方便浏览。9、软件调试中主要由以下几种调试技术：（1）找出错误。利用查看错误清单，点击任何一个所列错误，再选用find功能，则出错的对象或窗口就会变成高亮。（2）设置执行程序高亮。这种执行方式一般用于单步模式，来跟踪框图中的数据流动。（3）vi程序的单步执行。设置单步执行模式，将要执行的节点就会闪烁，指示将被执行。在次点击单步按钮，程序将第2页共4页会变成连续方式。（4）探针。利用工具模板中的探针工具，放置于某根连线上，用来指示当前数据上流动的数值。（5）断点。工具模板中的断点工具，用探针或者单步方式查看数据，点击希望设置或者清除断点的地方。10、对于虚拟数字电压表来说，其误差分析部分就可以省略了。而如果为实际数字电压表的设计，需要多次重复测量某一电压，考虑重复性和精确性。五、设计思路1、前面板的设计前面板模拟真实电压表的前面板，用于设置输入数值和观察输出量。由于虚拟面板直接面向用户，是虚拟电压表控制软件的核心。设计这部分时，主要考虑界面美观、操作简洁，用户能通过面板上的各种按钮、开关等控件来控制虚拟电压表进行测量工作。根据传统电压表面板控件的功能，利用labview中的控制模板，...
