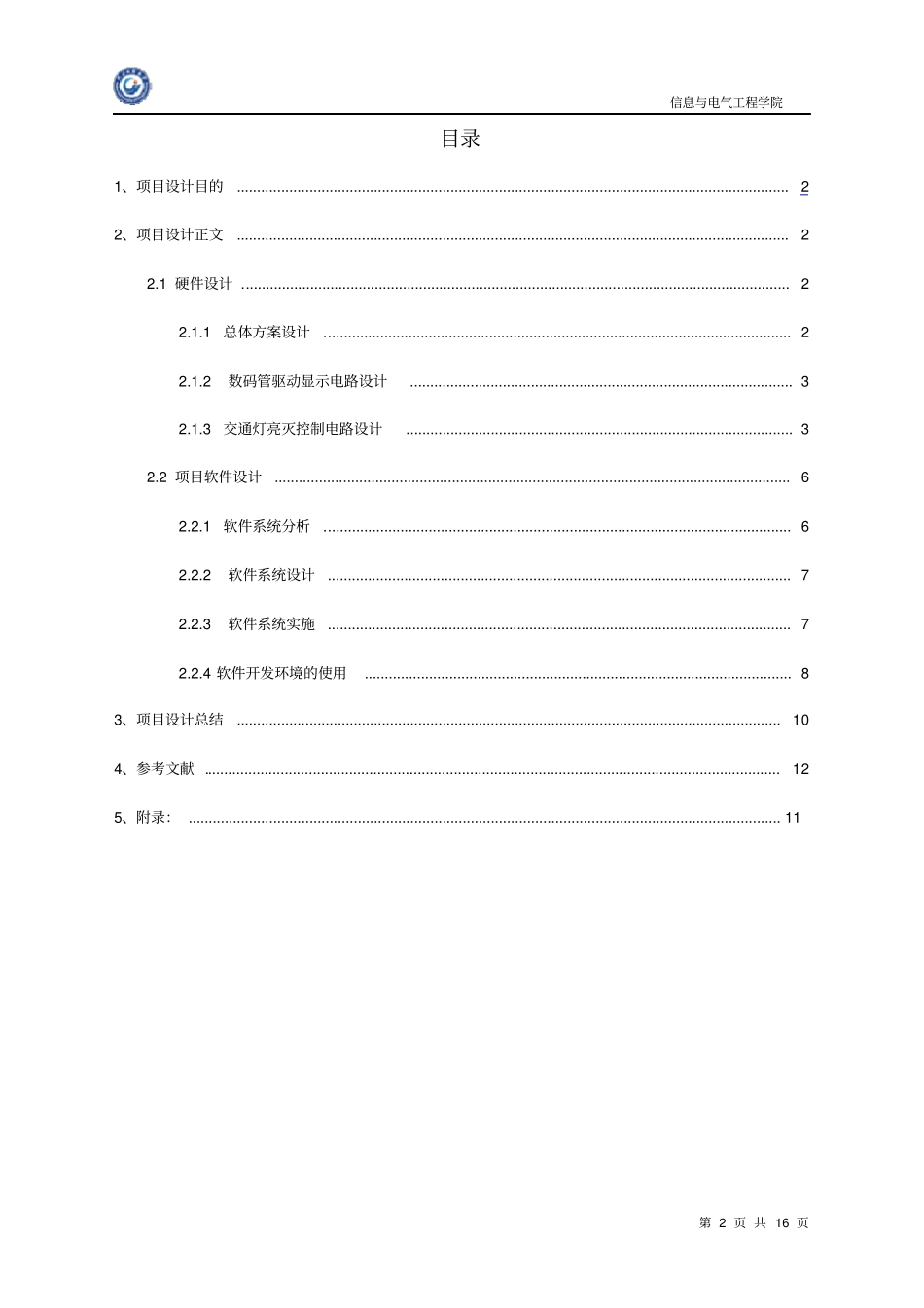

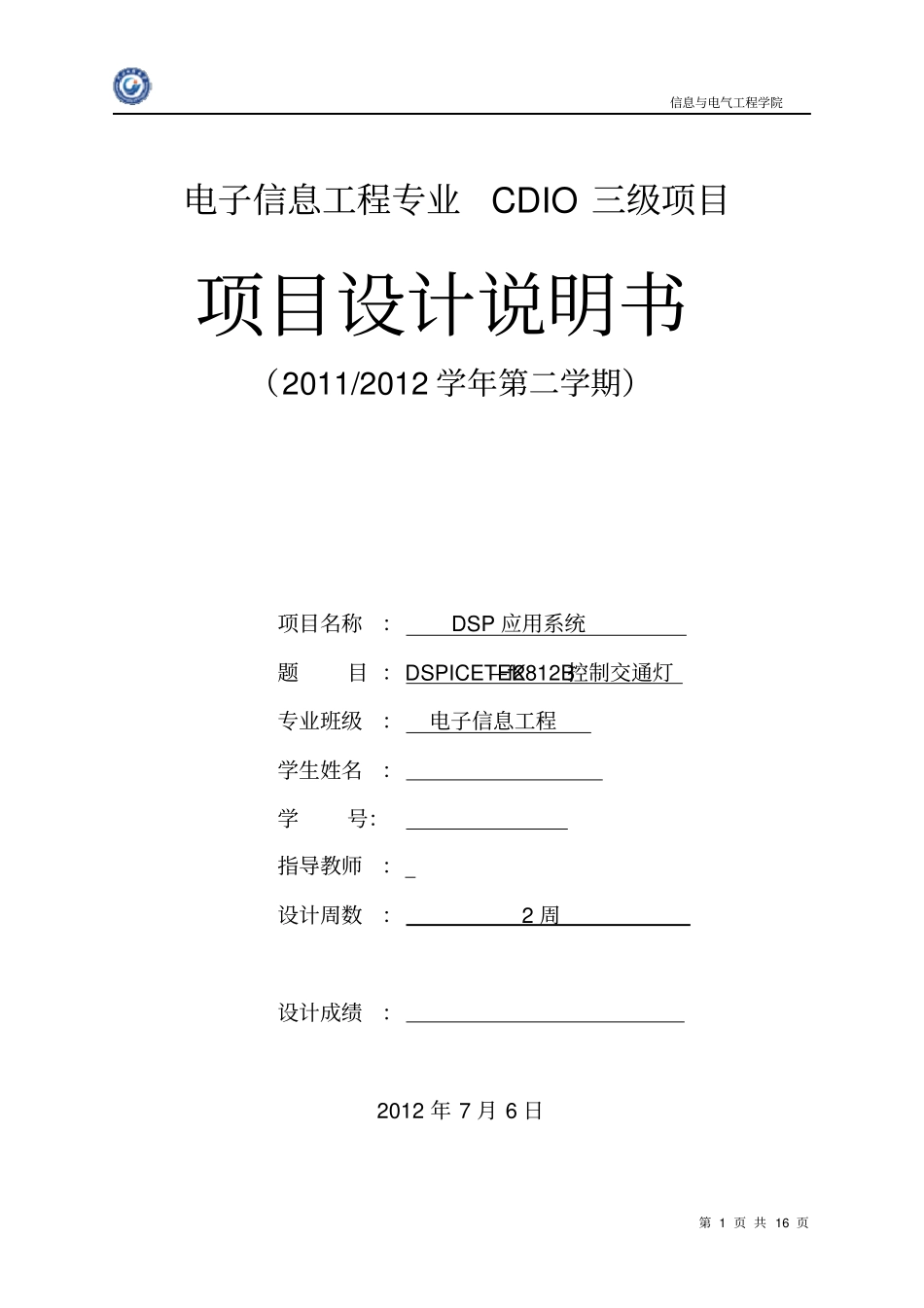

信息与电气工程学院第1页共16页电子信息工程专业CDIO三级项目项目设计说明书（2011/2012学年第二学期）项目名称：DSP应用系统题目：DSPICETEK—f2812B控制交通灯专业班级：电子信息工程学生姓名：学号：指导教师：设计周数：2周设计成绩：2012年7月6日信息与电气工程学院第2页共16页目录1、项目设计目的.........................................................................................................................................22、项目设计正文.........................................................................................................................................22.1硬件设计........................................................................................................................................22.1.1总体方案设计....................................................................................................................22.1.2数码管驱动显示电路设计...............................................................................................32.1.3交通灯亮灭控制电路设计................................................................................................32.2项目软件设计................................................................................................................................62.2.1软件系统分析....................................................................................................................62.2.2软件系统设计...................................................................................................................72.2.3软件系统实施...................................................................................................................72.2.4软件开发环境的使用..........................................................................................................83、项目设计总结.......................................................................................................................................104、参考文献...............................................................................................................................................125、附录：...................................................................................................................................................11信息与电气工程学院第3页共16页1、项目设计目的本学期我们主要学习了DSP硬件方面的一些基本原理，对于如何通过软件来控制DSP从而实现我们最终的需求，还不是很了解。本次设计的目的就是基于TMS320CF2812平台的进行C语言编程，了解软件编程开发的基本流程，以及软硬件是如何共同协调工作从而实现最终的控制的。熟练掌握TMS320F2812控制交通灯方法，树立正确的设计思想提高分析问题与解决具体问题的能力。并通过此次项目设计熟练软件CCS的操作和使用，能够实现程序的编译、运行以及烧写。2、项目设计正文2.1硬件设计2.1.1总体方案设计本次设计过程中主要利用了F2812的通用I/O来实现对东西南北方向红绿黄灯亮灭的控制，以及数码管显示的控制。而实现定时的操作主要通过通用定时器0的中断调用来实现。硬件设计的总体框图如图1所示。图1硬件设计总体框图2.1.1.1F2812GPIO介绍TMS320F2812DSP有多达56个通用数字量输入输出端口（GPIO），其中绝大部分是通用I/O和专用功能复用引脚。数字量I/O端口模块采用一种灵活配置的方法控制服用引脚功能，GPIOMUX寄存器用来选择F2812的引脚操作模式，可以通过该寄存器独立设置每个引脚的功能。如果选择数字量I/O模式，可以通过GPxDIR寄存器配置数字量I/O的方向，并通过GPxQUAL进一步消除数字量I/O引脚的噪声信号。此外，处理器提供GPxSET和GP...
