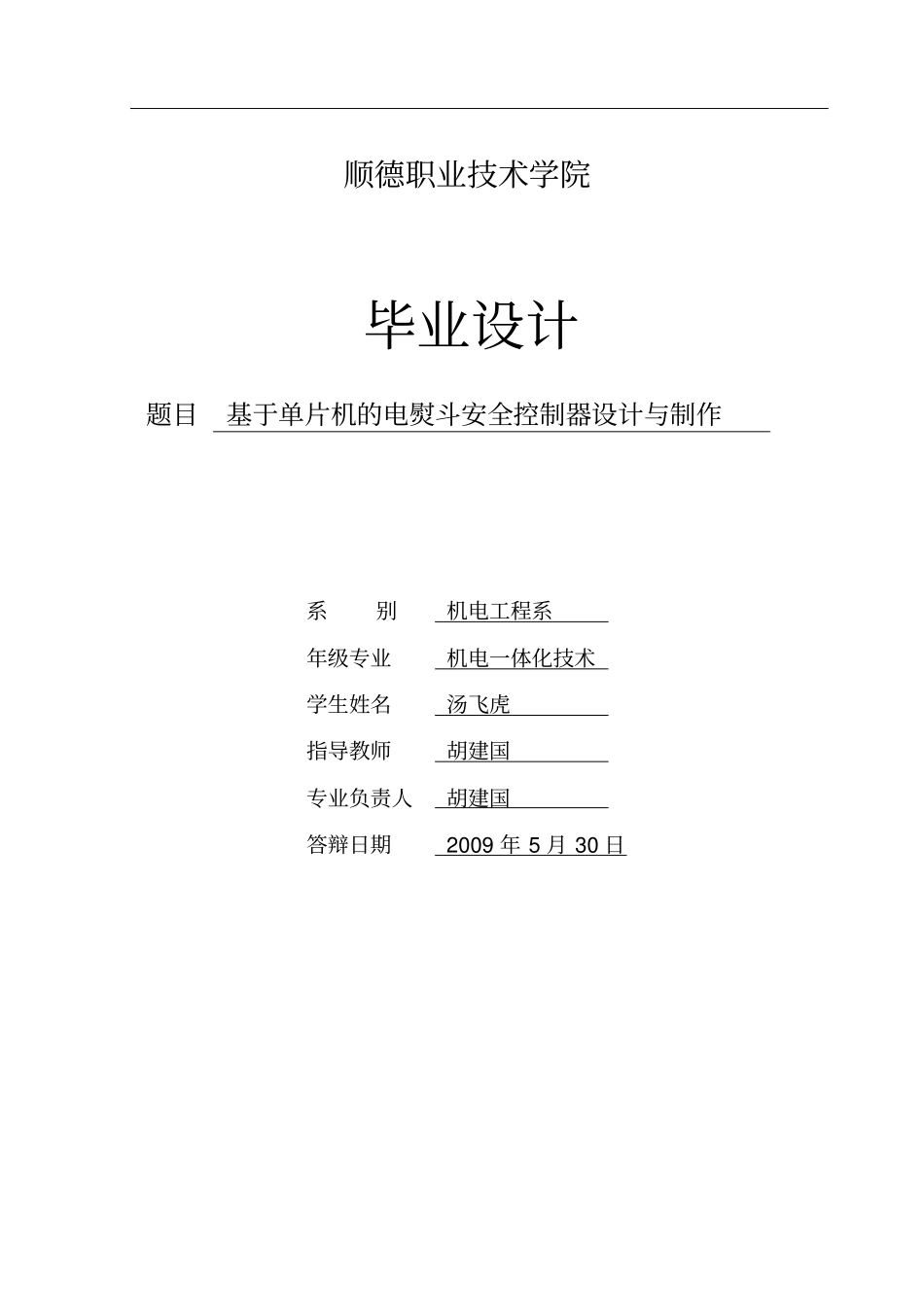

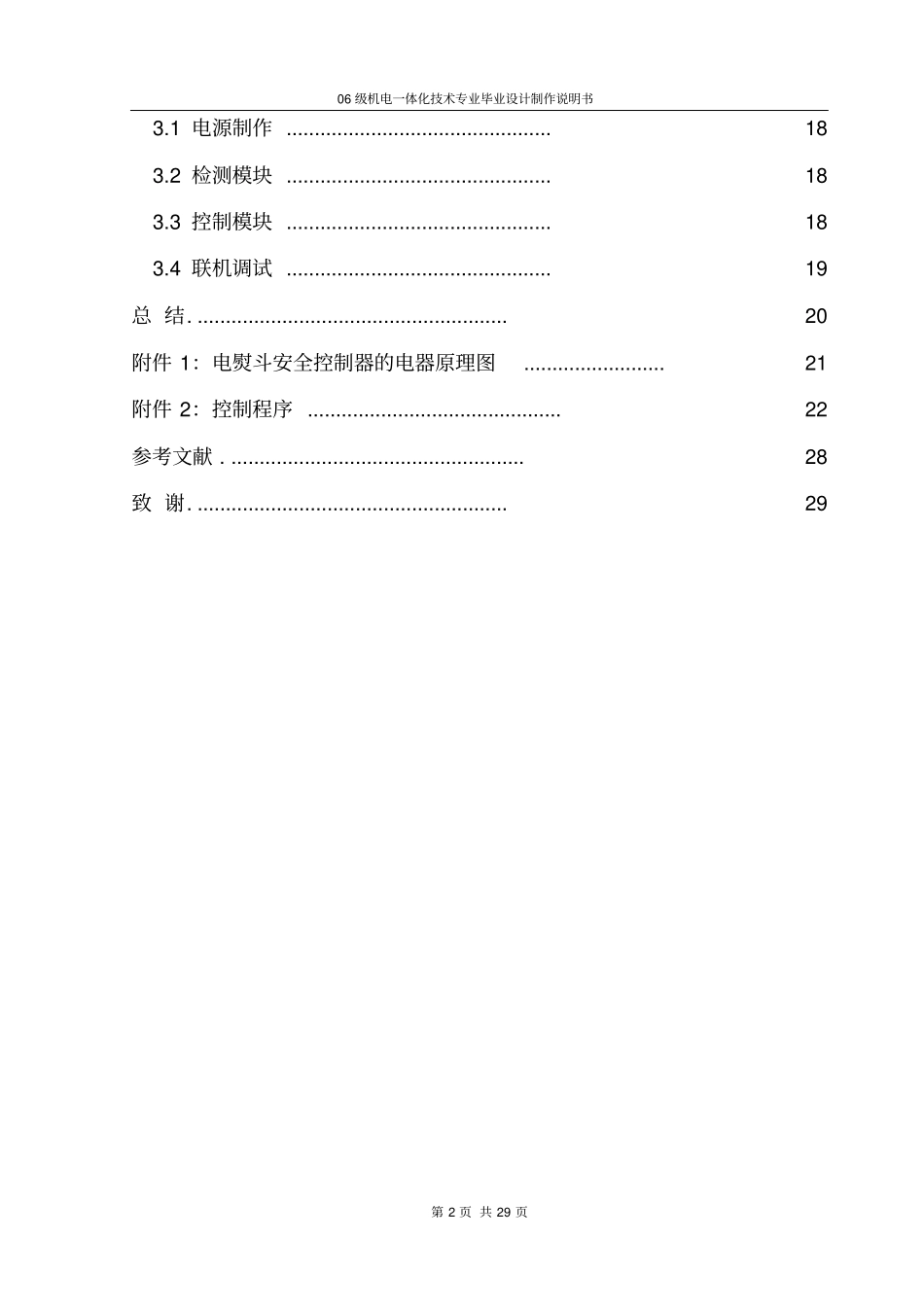

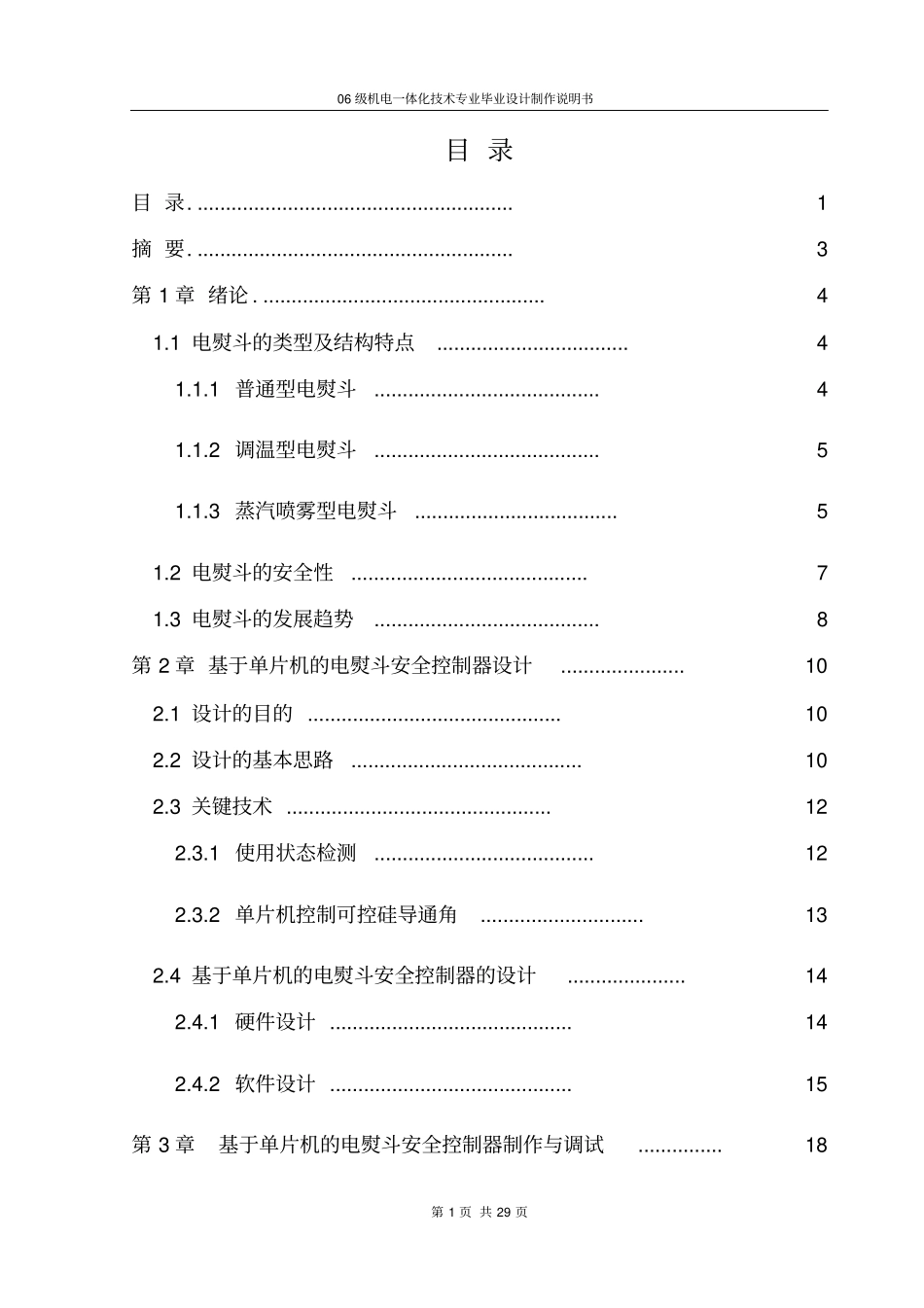

顺德职业技术学院毕业设计题目基于单片机的电熨斗安全控制器设计与制作系别机电工程系年级专业机电一体化技术学生姓名汤飞虎指导教师胡建国专业负责人胡建国答辩日期2009年5月30日06级机电一体化技术专业毕业设计制作说明书第1页共29页目录目录.........................................................1摘要.........................................................3第1章绪论...................................................41.1电熨斗的类型及结构特点..................................41.1.1普通型电熨斗........................................41.1.2调温型电熨斗........................................51.1.3蒸汽喷雾型电熨斗....................................51.2电熨斗的安全性..........................................71.3电熨斗的发展趋势........................................8第2章基于单片机的电熨斗安全控制器设计......................102.1设计的目的.............................................102.2设计的基本思路.........................................102.3关键技术...............................................122.3.1使用状态检测.......................................122.3.2单片机控制可控硅导通角.............................132.4基于单片机的电熨斗安全控制器的设计.....................142.4.1硬件设计...........................................142.4.2软件设计...........................................15第3章基于单片机的电熨斗安全控制器制作与调试...............1806级机电一体化技术专业毕业设计制作说明书第2页共29页3.1电源制作...............................................183.2检测模块...............................................183.3控制模块...............................................183.4联机调试...............................................19总结........................................................20附件1：电熨斗安全控制器的电器原理图.........................21附件2：控制程序.............................................22参考文献.....................................................28致谢........................................................2906级机电一体化技术专业毕业设计制作说明书第3页共29页摘要电熨斗是利用电流热效应使底板发热熨烫各种织物的电器，其在改善人们生活质量的同时，也一直是让人们担心火灾的危险祸源。目前市场上销售的家用电熨斗主要是普通型电熨斗、采用双金属片控温的调温型电熨斗以及增加了喷汽雾化装置的喷雾型电熨斗，但是，依靠人控制通电时间的普通型电熨斗当人忘记断开电源开关时是十分危险的，采用双金属片控制恒温的电熨斗，当调温器失效或人不在使用时仍然保持较大功率输出，也存在火灾危险为了提高家用调温型和喷雾蒸汽型电熨斗的安全性，同时降低其能耗，本文提出并设计了一种基于触摸式开关、单片机和可控硅的电熨斗安全控制装置。本作品通过安装在电熨斗把手外侧的触摸式开关检测人手的状态，即当人手握住把手时触摸式开关输出高电平信号，认为处于使用状态；当人手离开把手时触摸式开关输出低电平信号，认为处于暂停状态。单片机根据触摸式开关输入的信号控制输出功率：检测到暂停，立刻半功率输出，在其后的一段时间内，单片机通过控制可控硅的导通角，使输出功率平滑下降；若在这段时间内，检测到恢复使用，则立刻恢复至满功率输出；若在这段时间内，检测不到恢复使用的信号，单片机将控制可控硅导通角保持为零，可控硅截止，即相当于电源关断，并使蜂鸣器发声提醒用户拔掉电源，直到重新开机才能恢复使用。经验证，本作品使电熨斗安全性能大大提高，并且达到节能降耗的目的。关键词：电熨斗、安全、节能、单片机、触摸开关、可控硅06级机电一体化技术专业毕业设计制作说明书第4页共29页第1章绪论电熨斗是一种常用的生活电器，它是利用电能通过电热元件发热，将电熨斗的底板加...
