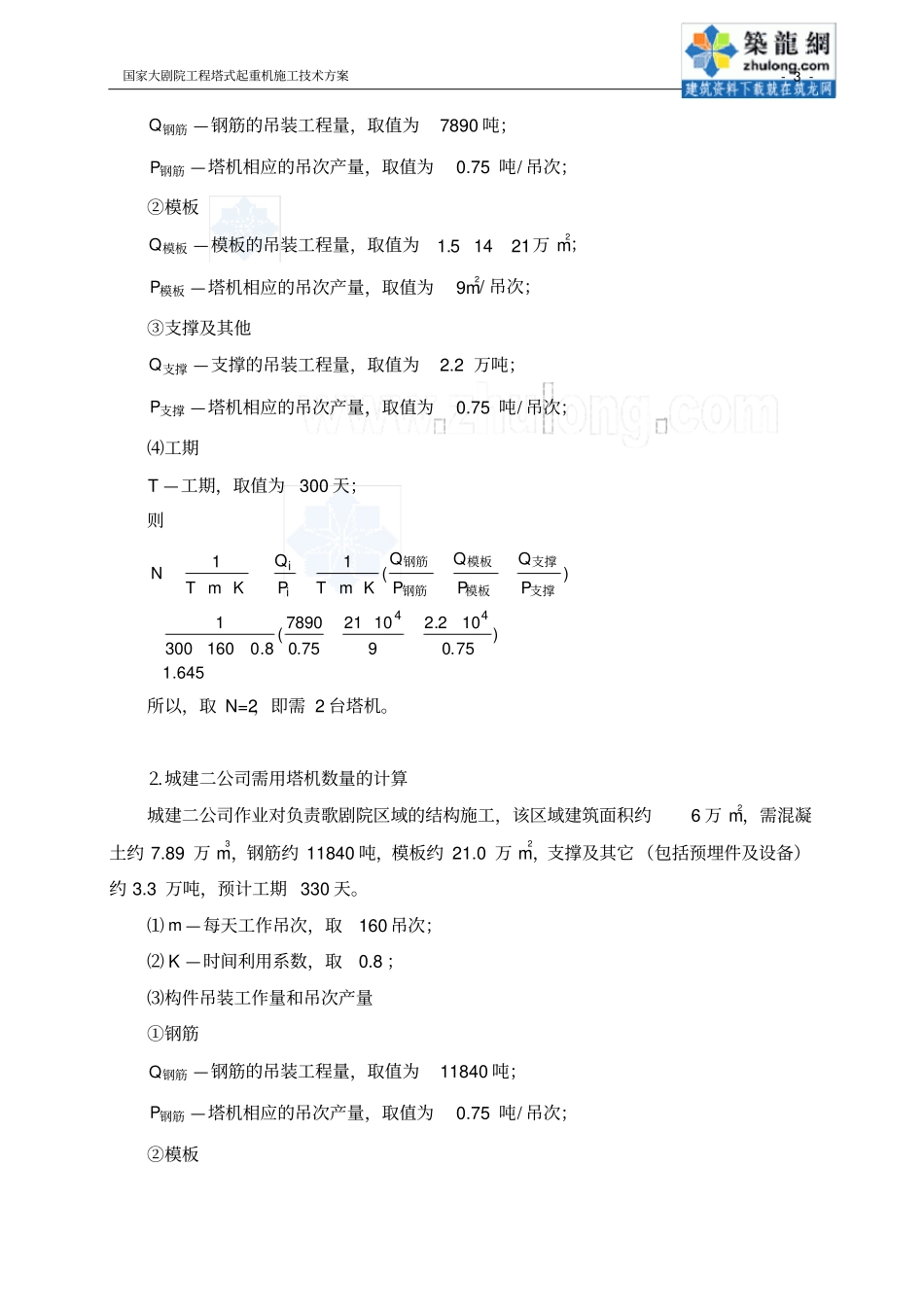

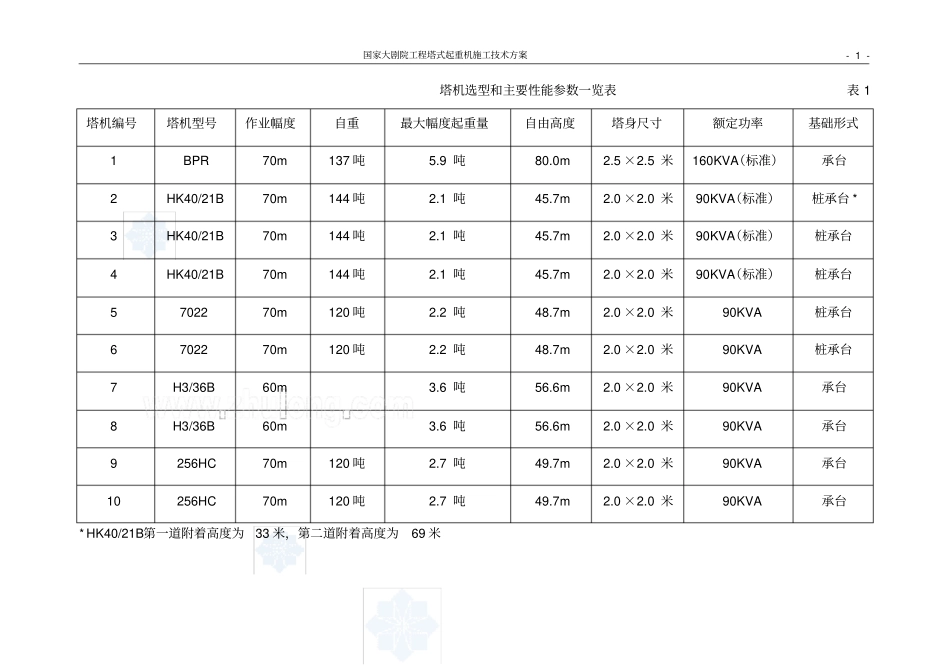

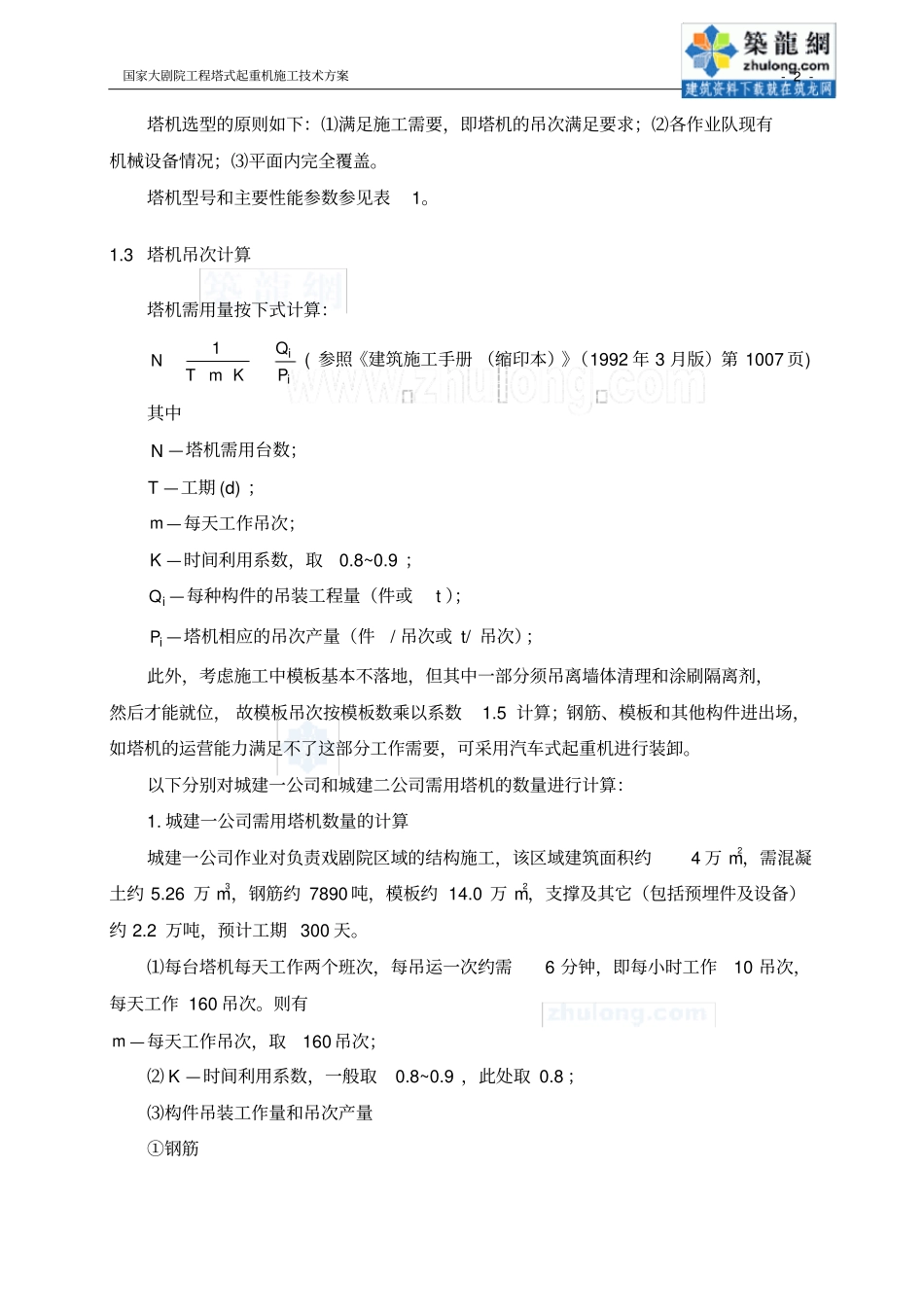

国家大剧院工程塔式起重机施工技术方案-1-塔机选型和主要性能参数一览表表1塔机编号塔机型号作业幅度自重最大幅度起重量自由高度塔身尺寸额定功率基础形式1BPR70m137吨5.9吨80.0m2.5×2.5米160KVA(标准)承台2HK40/21B70m144吨2.1吨45.7m2.0×2.0米90KVA(标准)桩承台*3HK40/21B70m144吨2.1吨45.7m2.0×2.0米90KVA(标准)桩承台4HK40/21B70m144吨2.1吨45.7m2.0×2.0米90KVA(标准)桩承台5702270m120吨2.2吨48.7m2.0×2.0米90KVA桩承台6702270m120吨2.2吨48.7m2.0×2.0米90KVA桩承台7H3/36B60m3.6吨56.6m2.0×2.0米90KVA承台8H3/36B60m3.6吨56.6m2.0×2.0米90KVA承台9256HC70m120吨2.7吨49.7m2.0×2.0米90KVA承台10256HC70m120吨2.7吨49.7m2.0×2.0米90KVA承台*HK40/21B第一道附着高度为33米,第二道附着高度为69米国家大剧院工程塔式起重机施工技术方案-2-塔机选型的原则如下:⑴满足施工需要,即塔机的吊次满足要求;⑵各作业队现有机械设备情况;⑶平面内完全覆盖。塔机型号和主要性能参数参见表1。1.3塔机吊次计算塔机需用量按下式计算:iiPQKmTN1(参照《建筑施工手册(缩印本)》(1992年3月版)第1007页)其中N—塔机需用台数;T—工期(d);m—每天工作吊次;K—时间利用系数,取0.8~0.9;iQ—每种构件的吊装工程量(件或t);iP—塔机相应的吊次产量(件/吊次或t/吊次);此外,考虑施工中模板基本不落地,但其中一部分须吊离墙体清理和涂刷隔离剂,然后才能就位,故模板吊次按模板数乘以系数1.5计算;钢筋、模板和其他构件进出场,如塔机的运营能力满足不了这部分工作需要,可采用汽车式起重机进行装卸。以下分别对城建一公司和城建二公司需用塔机的数量进行计算:1.城建一公司需用塔机数量的计算城建一公司作业对负责戏剧院区域的结构施工,该区域建筑面积约4万m2,需混凝土约5.26万m3,钢筋约7890吨,模板约14.0万m2,支撑及其它(包括预埋件及设备)约2.2万吨,预计工期300天。⑴每台塔机每天工作两个班次,每吊运一次约需6分钟,即每小时工作10吊次,每天工作160吊次。则有m—每天工作吊次,取160吊次;⑵K—时间利用系数,一般取0.8~0.9,此处取0.8;⑶构件吊装工作量和吊次产量①钢筋国家大剧院工程塔式起重机施工技术方案-3-钢筋Q—钢筋的吊装工程量,取值为7890吨;钢筋P—塔机相应的吊次产量,取值为0.75吨/吊次;②模板模板Q—模板的吊装工程量,取值为21145.1万m2;模板P—塔机相应的吊次产量,取值为9m2/吊次;③支撑及其他支撑Q—支撑的吊装工程量,取值为2.2万吨;支撑P—塔机相应的吊次产量,取值为0.75吨/吊次;⑷工期T—工期,取值为300天;则645.1)75.0102.29102175.07890(8.01603001)(1144支撑支撑模板模板钢筋钢筋PQPQPQKmTPQKmTNii所以,取N=2,即需2台塔机。⒉城建二公司需用塔机数量的计算城建二公司作业对负责歌剧院区域的结构施工,该区域建筑面积约6万m2,需混凝土约7.89万m3,钢筋约11840吨,模板约21.0万m2,支撑及其它(包括预埋件及设备)约3.3万吨,预计工期330天。⑴m—每天工作吊次,取160吊次;⑵K—时间利用系数,取0.8;⑶构件吊装工作量和吊次产量①钢筋钢筋Q—钢筋的吊装工程量,取值为11840吨;钢筋P—塔机相应的吊次产量,取值为0.75吨/吊次;②模板国家大剧院工程塔式起重机施工技术方案-4-模板Q—模板的吊装工程量,取值为5.31215.1万m2;模板P—塔机相应的吊次产量,取值为9m2/吊次;③支撑及其他支撑Q—支撑的吊装工程量,取值为3.3万吨;支撑P—塔机相应的吊次产量,取值为0.75吨/吊次;⑷工期T—工期,取值为330天;则244.2)75.0103.39105.3175.011840(8.01603301)(1144支撑支撑模板模板钢筋钢筋PQPQPQKmTPQKmTNii所以,按照上述计算结果,塔机数量应取N=3,即需3台塔机,但考虑到下列因素:⑴从安全的角度考虑,减少1台塔机,塔机竖向布置可减少1个层次,并且塔机相互交叉明显减少,特别是起重臂交叉大于1/2臂长的情况明显减少,有利于提高安全施工的系数。⑵从经济成本的角度考虑,减少1台塔机,扣除采取辅助措施发生的费用,可直接节约成本50万元左右。⑶从塔机吊运能力上考虑,减少1台塔机,计算所需的吊运量不超过2...
