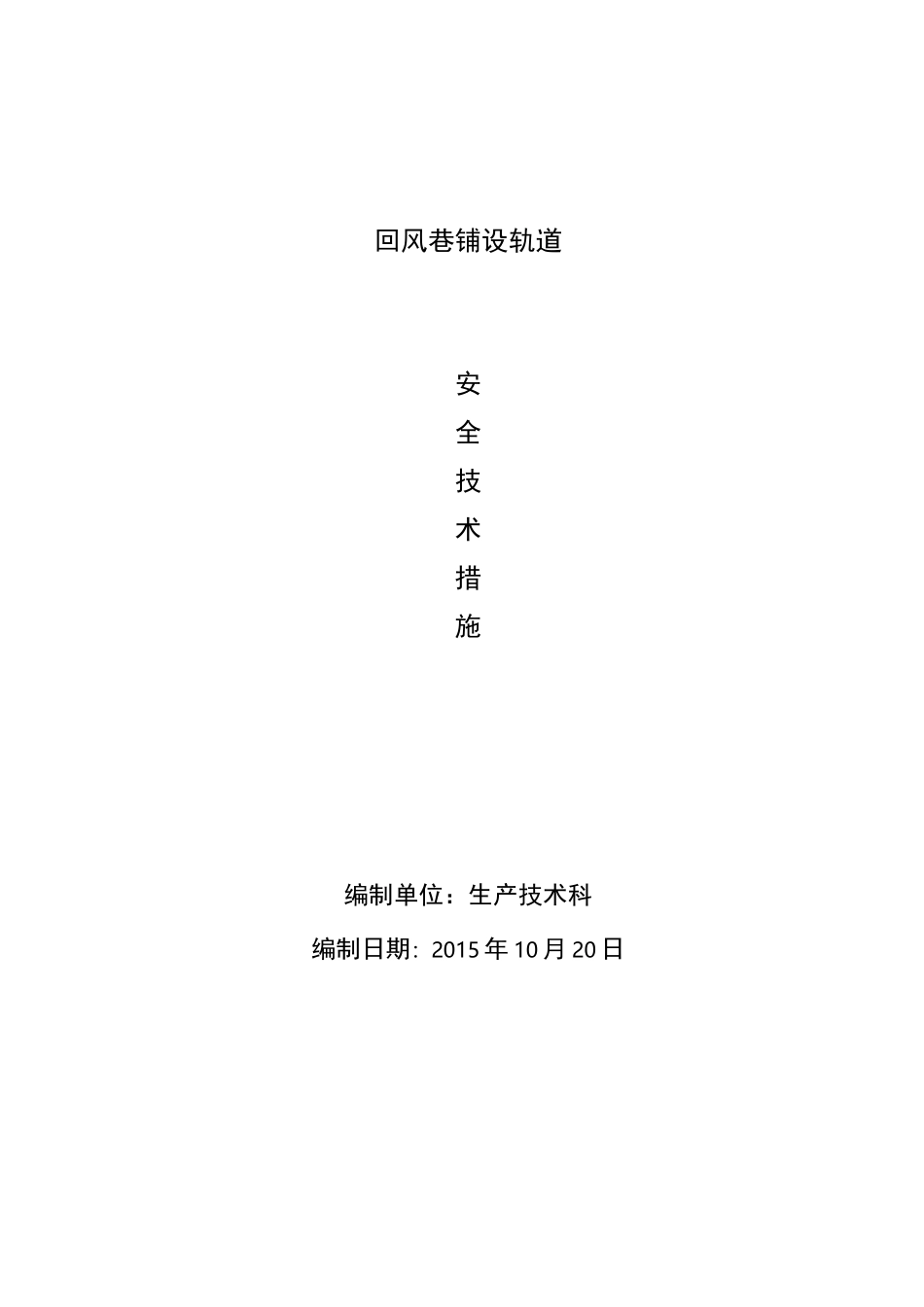

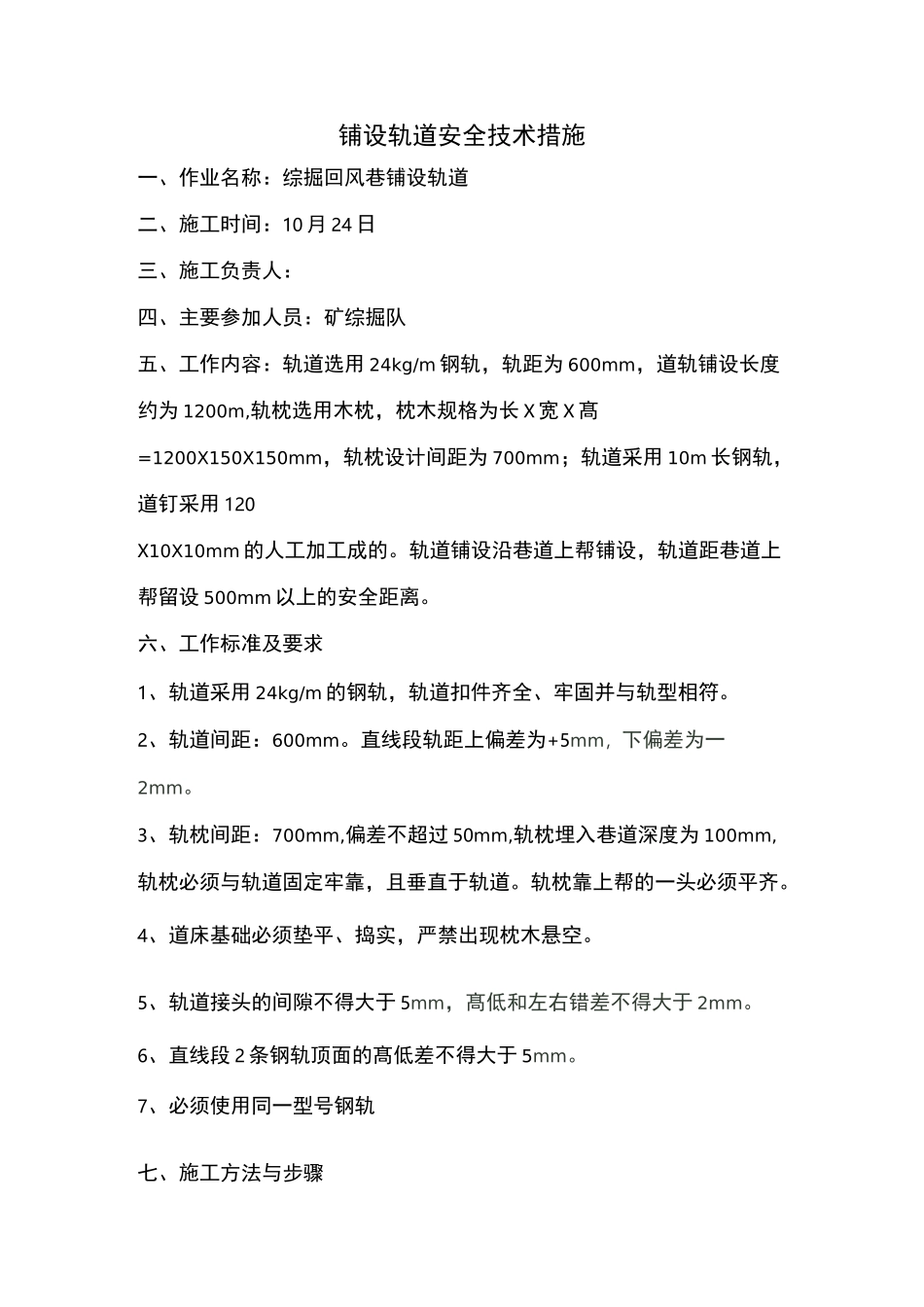

回风巷铺设轨道安全技术措施编制单位：生产技术科编制日期：2015年10月20日铺设轨道安全技术措施一、作业名称：综掘回风巷铺设轨道二、施工时间：10月24日三、施工负责人：四、主要参加人员：矿综掘队五、工作内容：轨道选用24kg/m钢轨，轨距为600mm，道轨铺设长度约为1200m,轨枕选用木枕，枕木规格为长X宽X髙=1200X150X150mm，轨枕设计间距为700mm；轨道采用10m长钢轨，道钉采用120X10X10mm的人工加工成的。轨道铺设沿巷道上帮铺设，轨道距巷道上帮留设500mm以上的安全距离。六、工作标准及要求1、轨道采用24kg/m的钢轨，轨道扣件齐全、牢固并与轨型相符。2、轨道间距：600mm。直线段轨距上偏差为+5mm，下偏差为一2mm。3、轨枕间距：700mm,偏差不超过50mm,轨枕埋入巷道深度为100mm,轨枕必须与轨道固定牢靠，且垂直于轨道。轨枕靠上帮的一头必须平齐。4、道床基础必须垫平、捣实，严禁出现枕木悬空。5、轨道接头的间隙不得大于5mm，髙低和左右错差不得大于2mm。6、直线段2条钢轨顶面的髙低差不得大于5mm。7、必须使用同一型号钢轨七、施工方法与步骤1、施工前的准备(1)、检查铺轨地段的巷道、轨道中心线、位置等测点是否满足施工需要，特别是弯道部分的巷道是否够宽。(2)、准备工具和备料：铺轨前，必须把施工中所有的工具准备齐全，按照要求把铺轨材料、道碴、轨枕和钢轨等准备好。2、施工方法与步骤(1)、平整道床：沿巷道底板的髙度把道床平整好。(2)、挖轨枕基础：随着道床的平整，按照轨道的中线间距700mm挖枕基础。(3)、摆设轨枕，摆设要以轨道中心线为准，用小线拉出轨枕一端的边线，保证轨枕排列整齐，轨枕间距按照规定摆设(4)、摆设钢轨，摆设时要注意接头的间隙宽度，防止钉道时做过多的窜动。钢轨的接头在直线上应该对齐，接头的地方要悬空。轨枕中心距接头的距离不应超过300毫米。(5)、钉道。钉道钉时要稳、准，钉入后逐渐加力，钉紧钉牢。道钉下入不稳时，严禁用力过猛，防止伤人。(6)、穿道夹板螺丝时严禁用手指探眼。(7)、铺设的轨道质量要符合相关质量标准。八、安全技术措施1、凡参加施工的人员必须熟悉整个施工工序，了解施工步骤，对每项施工工序做到心中有数。2、施工人员在施工前必须听取措施贯彻，凡不参加措施贯彻、精神状态不佳者，严禁参加施工。3、施工人员必须听从负责人的安排，对各个步骤中注意事项要严格执行。4、施工前，负责人要检查所在工作地点的安全情况，确认安全无误后方准施工。5、施工前，详细检查所使用的工具，做到牢固可靠。6、运送轨道和轨枕由人工运送至施工地点。7、向施工地点运送轨道时，要四人抬运，轨道两头用双股8#铁丝通过夹板眼栓牢，制成长0.8米得铁丝套子，抬杠采用d5cm的钢管制成，运送时运行速度要慢，现场专人指挥，步调一致，慢起慢放。8、开工前，首先检查所用的工具是否齐全、完好，传递工具时,要互叫互应，不准乱扔乱放，枕木两端15cm处用双股8号铁丝将枕木拧紧，防止道钉将枕木钉裂。9、施工中，钉道钉时应在轨道的外侧镶两颗道钉，内侧镶一颗道钉，夹板、螺丝要和轨道同型。10、轨道铺设前，先清理出轨道道头，上好道夹板单侧螺栓后，用人力将轨道串入夹板空隙，并迅速上好该侧鱼尾螺栓，上螺栓时必须加好垫圈，再同时进行紧固，接头处上好后，按照中线摆正轨道，并保证轨道靠近人行道一侧的轨枕出露长度为250mm，然后由两人用钎子夹紧轨枕，一人钉道钉，迅速将轨道与轨枕钉牢结合成一个整体。11、轨道铺设好后必须指定专人进行检查，保证轨枕坚实无松动,道钉牢固，扣件齐全，轨中及轨面水平符合设计要求。12、巷道拐弯处要用弯道器搬弯，严禁用轨道接头找弯，用弯道器加工弯道时要注意将要搬弯的轨道放平稳，轨底朝下，然后将弯道器放平垫好，牢固的卡在钢轨上，用钎子扳动丝杠时（钎长不超过1.2米）必须插满孔，以防止滑钎伤人，如两人扳动丝杠时，用力要均匀不准用力过猛和握满把，以防压手。13、在铺轨时，作业人员的手、脚不准伸入轨底或轨枕下面，防止歪斜伤人。14、轨枕必须合格，严禁不合格的枕木铺设在轨道下面。15、轨道接头200mm左右各加设一根枕木。16、施工时，低洼处必须用道碴垫平、垫实，然后方可...
