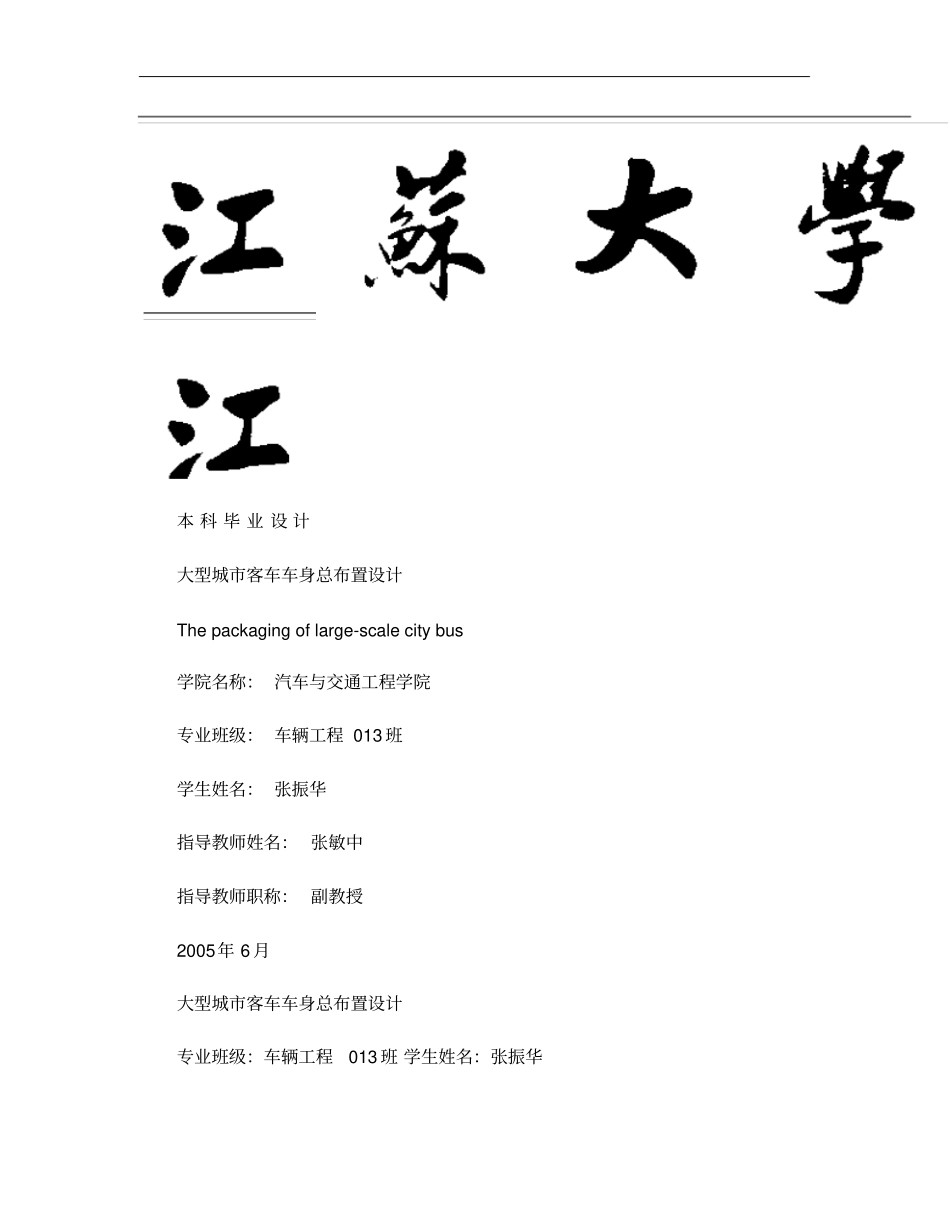

大型城客车车身总布置设计-精品_第1页
1/35

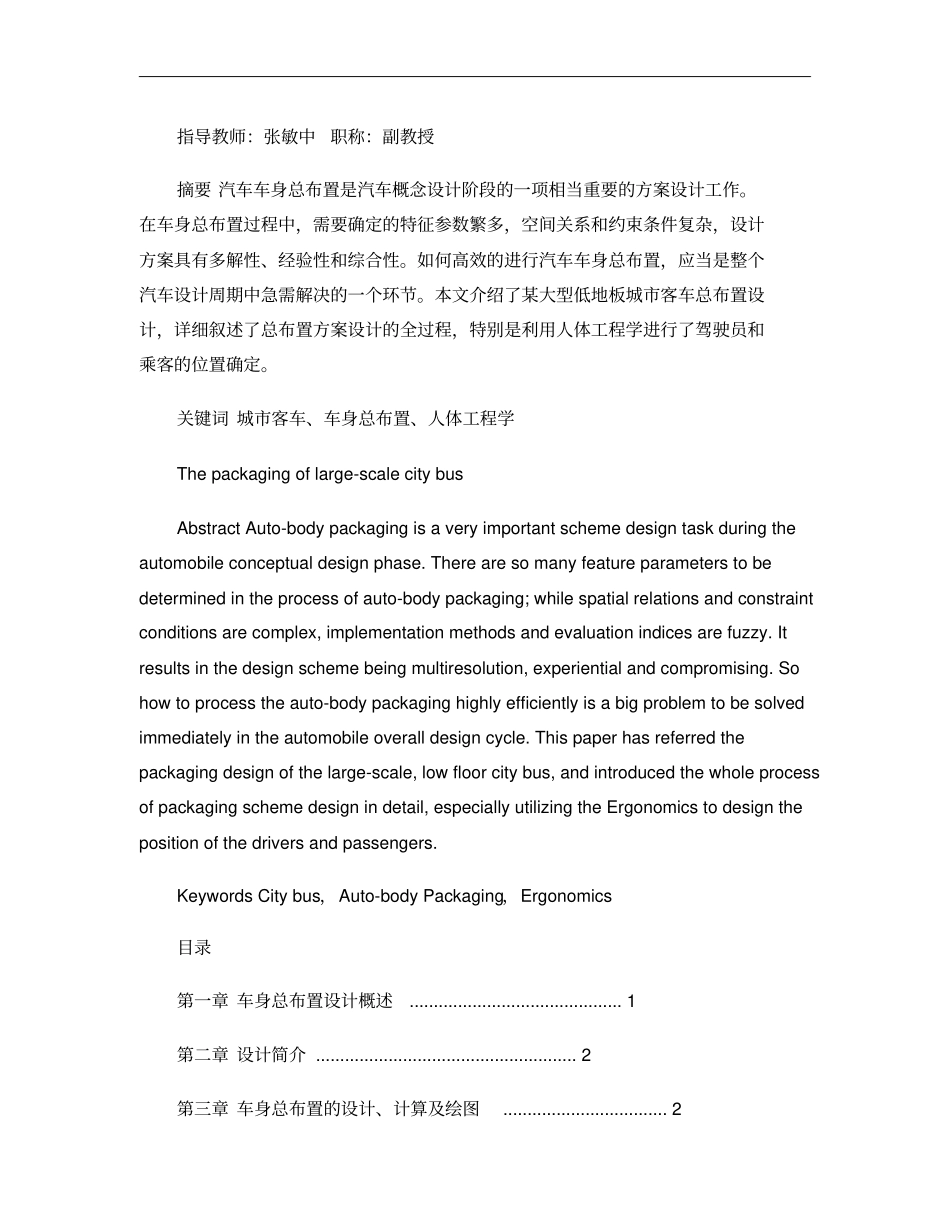

大型城客车车身总布置设计-精品_第2页
2/35

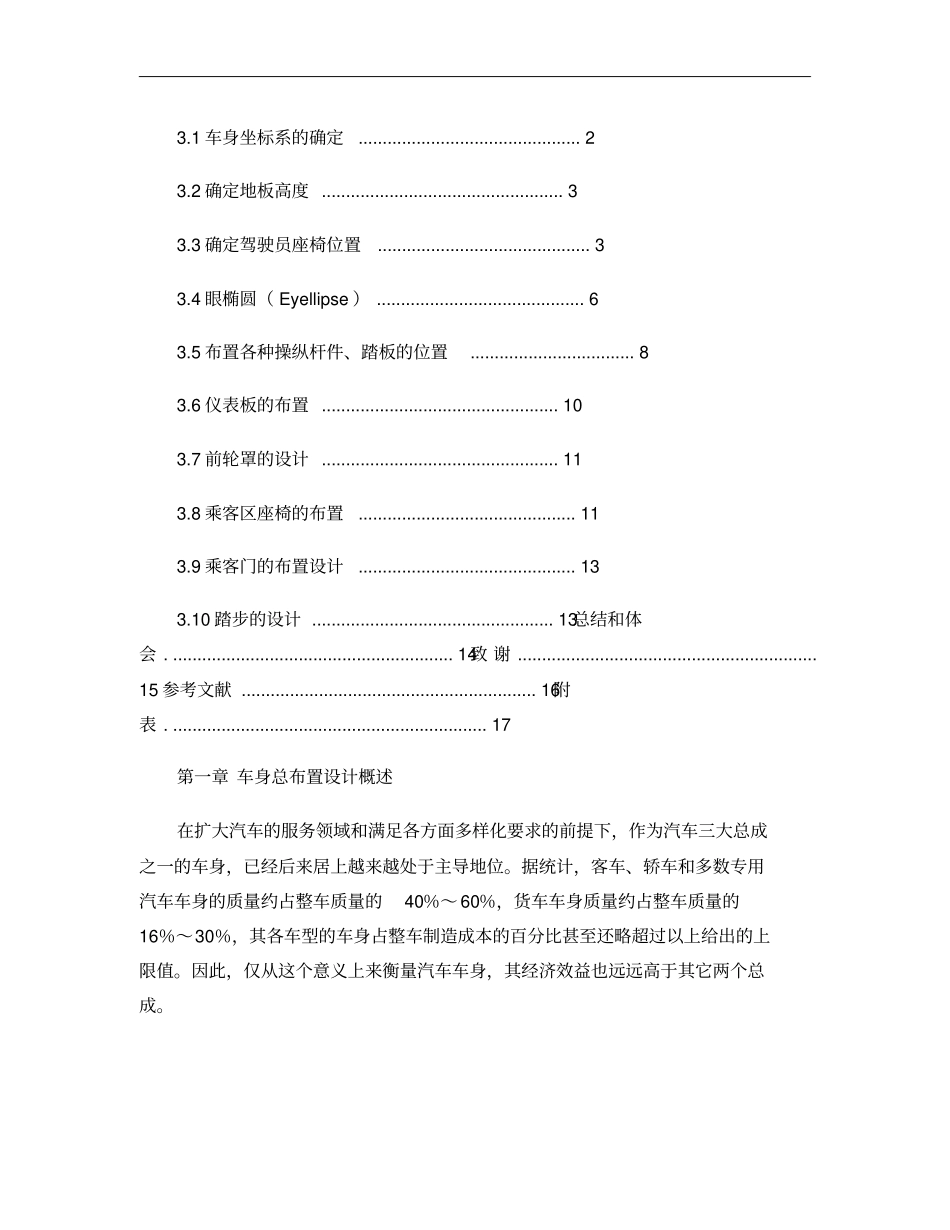

大型城客车车身总布置设计-精品_第3页
3/35
本科毕业设计大型城市客车车身总布置设计Thepackagingoflarge-scalecitybus学院名称:汽车与交通工程学院专业班级:车辆工程013班学生姓名:张振华指导教师姓名:张敏中指导教师职称:副教授2005年6月大型城市客车车身总布置设计专业班级:车辆工程013班学生姓名:张振华指导教师:张敏中职称:副教授摘要汽车车身总布置是汽车概念设计阶段的一项相当重要的方案设计工作。在车身总布置过程中,需要确定的特征参数繁多,空间关系和约束条件复杂,设计方案具有多解性、经验性和综合性。如何高效的进行汽车车身总布置,应当是整个汽车设计周期中急需解决的一个环节。本文介绍了某大型低地板城市客车总布置设计,详细叙述了总布置方案设计的全过程,特别是利用人体工程学进行了驾驶员和乘客的位置确定。关键词城市客车、车身总布置、人体工程学Thepackagingoflarge-scalecitybusAbstractAuto-bodypackagingisaveryimportantschemedesigntaskduringtheautomobileconceptualdesignphase.Therearesomanyfeatureparameterstobedeterminedintheprocessofauto-bodypackaging;whilespatialrelationsandconstraintconditionsarecomplex,implementationmethodsandevaluationindicesarefuzzy.Itresultsinthedesignschemebeingmultiresolution,experientialandcompromising.Sohowtoprocesstheauto-bodypackaginghighlyefficientlyisabigproblemtobesolvedimmediatelyintheautomobileoveralldesigncycle.Thispaperhasreferredthepackagingdesignofthelarge-scale,lowfloorcitybus,andintroducedthewholeprocessofpackagingschemedesignindetail,especiallyutilizingtheErgonomicstodesignthepositionofthedriversandpassengers.KeywordsCitybus,Auto-bodyPackaging,Ergonomics目录第一章车身总布置设计概述............................................1第二章设计简介......................................................2第三章车身总布置的设计、计算及绘图..................................23.1车身坐标系的确定..............................................23.2确定地板高度..................................................33.3确定驾驶员座椅位置............................................33.4眼椭圆(Eyellipse)...........................................63.5布置各种操纵杆件、踏板的位置..................................83.6仪表板的布置.................................................103.7前轮罩的设计.................................................113.8乘客区座椅的布置.............................................113.9乘客门的布置设计.............................................133.10踏步的设计..................................................13总结和体会...........................................................14致谢..............................................................15参考文献.............................................................16附表..................................................................17第一章车身总布置设计概述在扩大汽车的服务领域和满足各方面多样化要求的前提下,作为汽车三大总成之一的车身,已经后来居上越来越处于主导地位。据统计,客车、轿车和多数专用汽车车身的质量约占整车质量的40%~60%,货车车身质量约占整车质量的16%~30%,其各车型的车身占整车制造成本的百分比甚至还略超过以上给出的上限值。因此,仅从这个意义上来衡量汽车车身,其经济效益也远远高于其它两个总成。综观世界汽车工业改革,可以看出,现代汽车是沿着“底盘”——“发动机”——“车身”逐步发展完善过来的。这个发展过程不以人的主观意识为转移,而在很大程度上取决于当时的科学技术水平和物质生活条件。车身设计造型涉及诸如空气动力学,人体工程学、制造工艺学、美学、计算机图形学、结构学、材料学等学科,它是一种技术和劳动密集型相结合的产品,它的制造成本约占汽车总...
