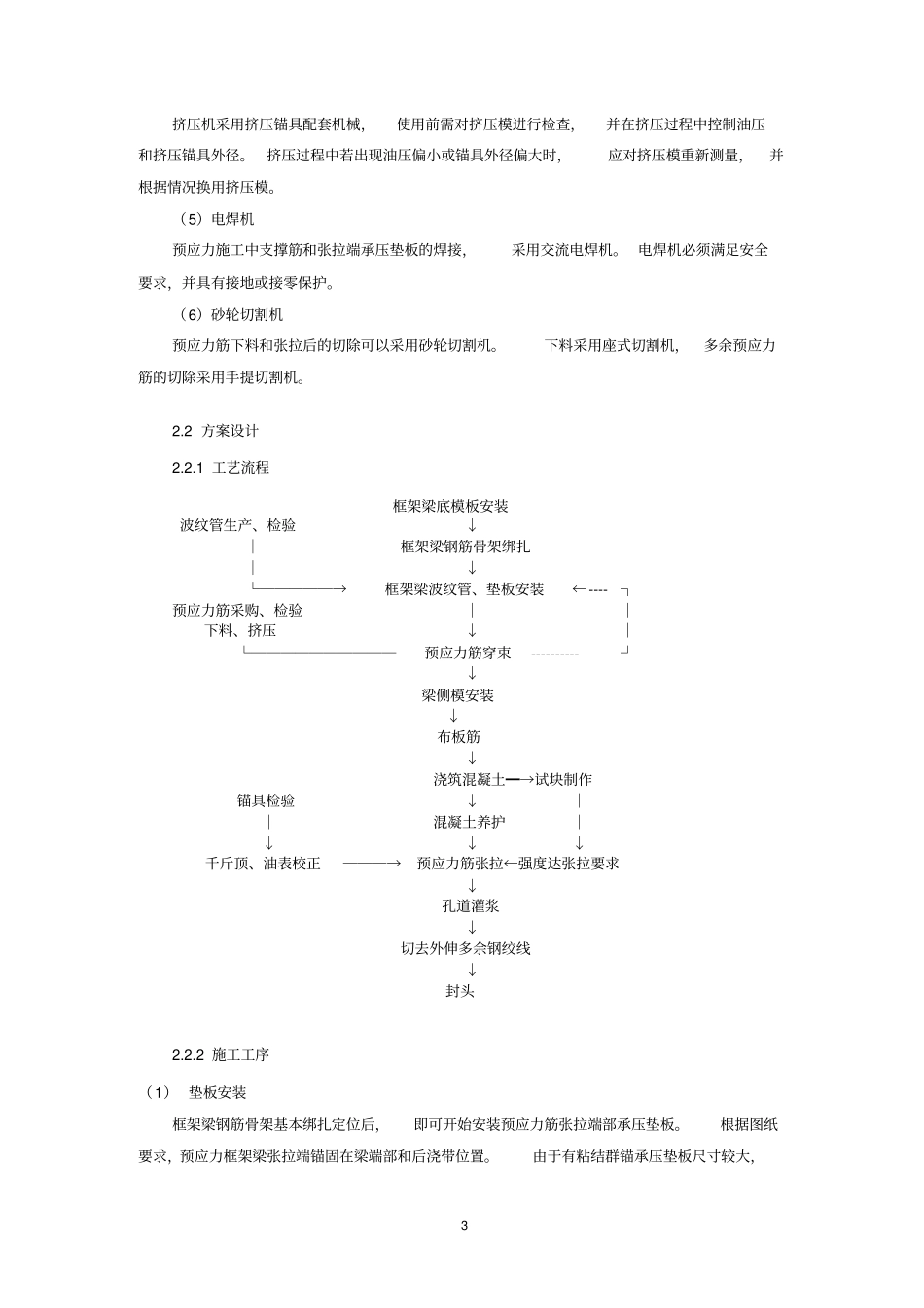

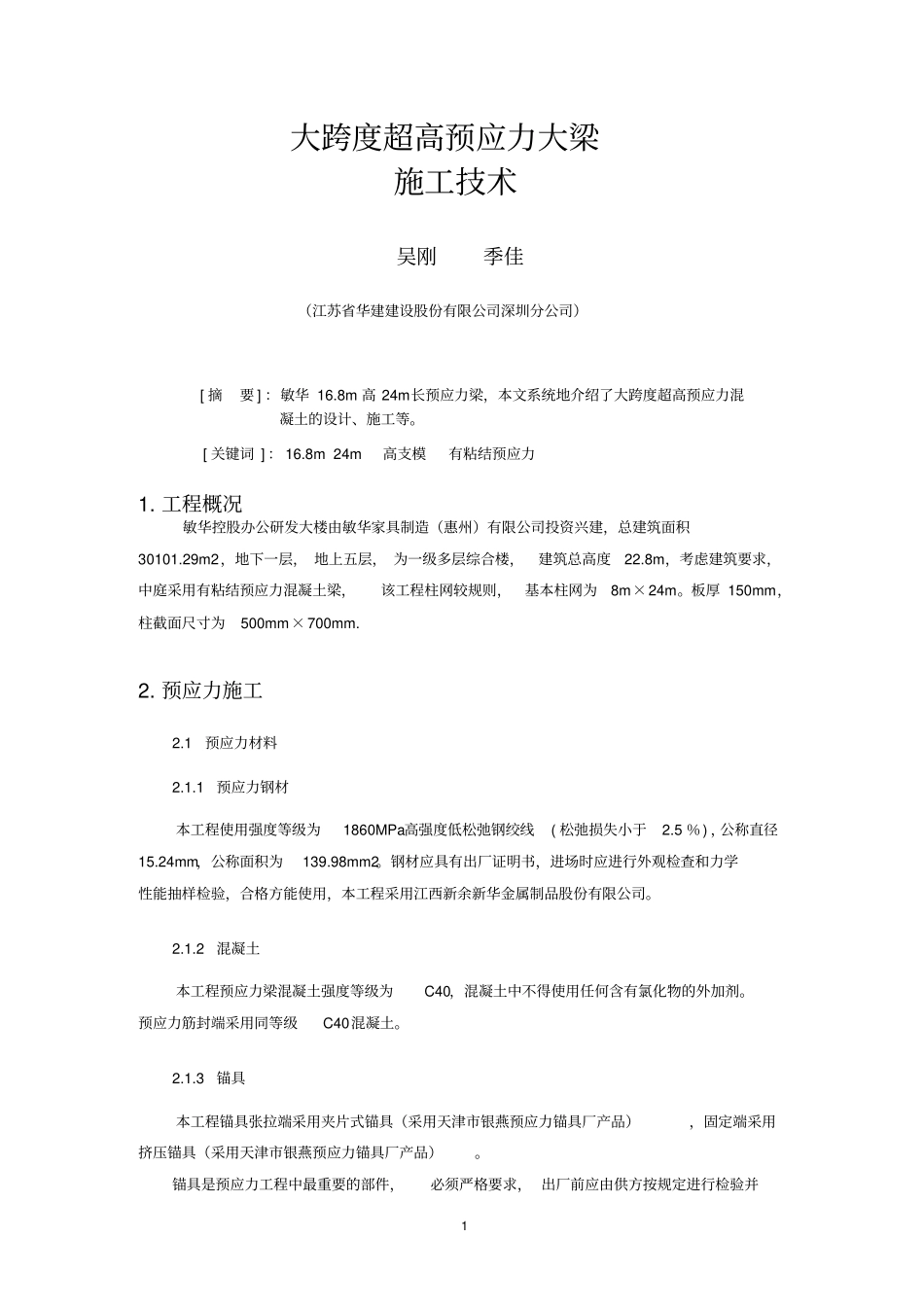

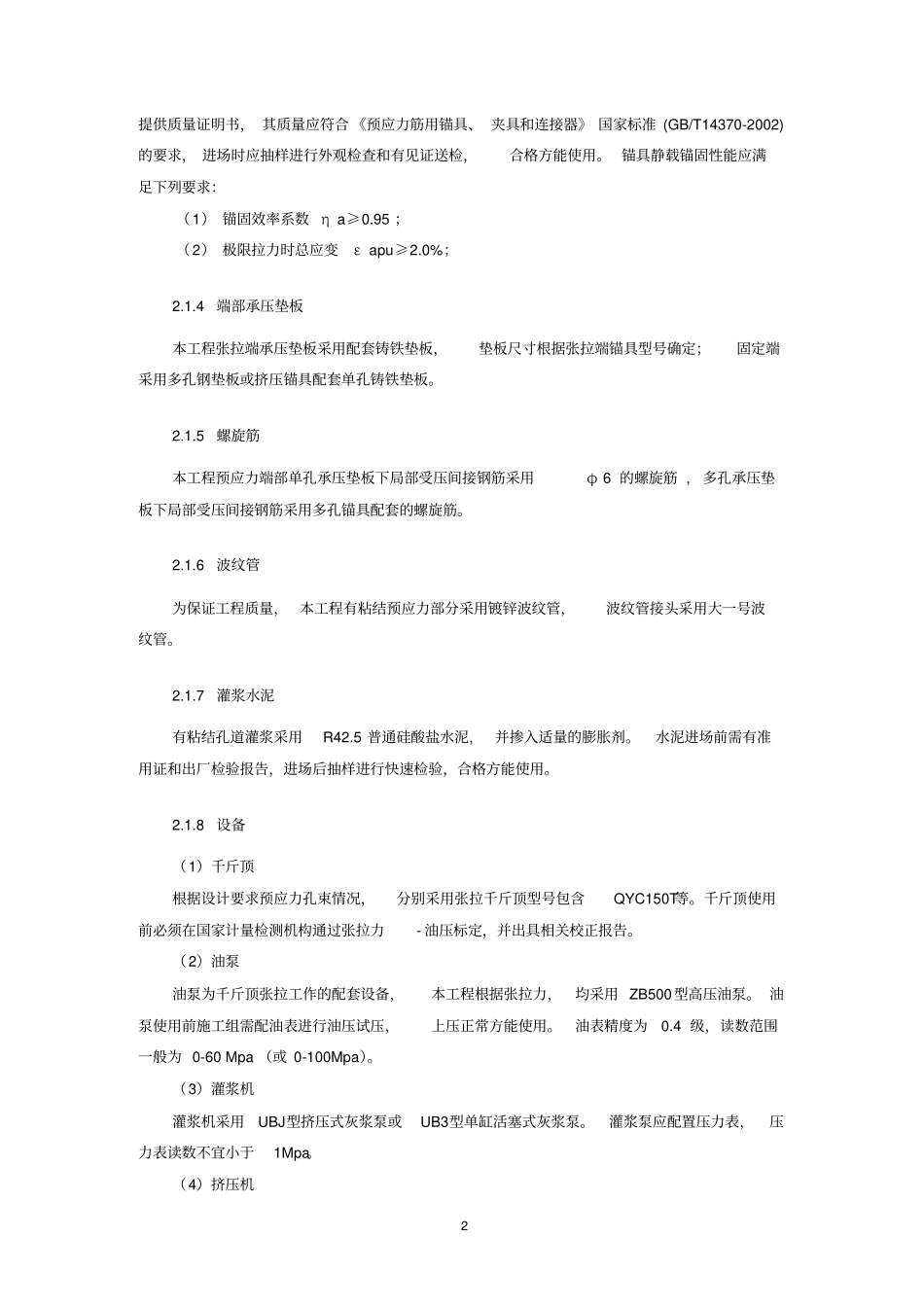

1大跨度超高预应力大梁施工技术吴刚季佳（江苏省华建建设股份有限公司深圳分公司）[摘要]：敏华16.8m高24m长预应力梁，本文系统地介绍了大跨度超高预应力混凝土的设计、施工等。[关键词]：16.8m24m高支模有粘结预应力1.工程概况敏华控股办公研发大楼由敏华家具制造（惠州）有限公司投资兴建，总建筑面积30101.29m2，地下一层，地上五层，为一级多层综合楼，建筑总高度22.8m，考虑建筑要求，中庭采用有粘结预应力混凝土梁，该工程柱网较规则，基本柱网为8m×24m。板厚150mm，柱截面尺寸为500mm×700mm.2.预应力施工2.1预应力材料2.1.1预应力钢材本工程使用强度等级为1860MPa高强度低松弛钢绞线(松弛损失小于2.5％)，公称直径15.24mm，公称面积为139.98mm2。钢材应具有出厂证明书，进场时应进行外观检查和力学性能抽样检验，合格方能使用，本工程采用江西新余新华金属制品股份有限公司。2.1.2混凝土本工程预应力梁混凝土强度等级为C40，混凝土中不得使用任何含有氯化物的外加剂。预应力筋封端采用同等级C40混凝土。2.1.3锚具本工程锚具张拉端采用夹片式锚具（采用天津市银燕预应力锚具厂产品），固定端采用挤压锚具（采用天津市银燕预应力锚具厂产品）。锚具是预应力工程中最重要的部件，必须严格要求，出厂前应由供方按规定进行检验并2提供质量证明书，其质量应符合《预应力筋用锚具、夹具和连接器》国家标准(GB/T14370-2002)的要求，进场时应抽样进行外观检查和有见证送检，合格方能使用。锚具静载锚固性能应满足下列要求：（1）锚固效率系数ηa≥0.95；（2）极限拉力时总应变εapu≥2.0%；2.1.4端部承压垫板本工程张拉端承压垫板采用配套铸铁垫板，垫板尺寸根据张拉端锚具型号确定；固定端采用多孔钢垫板或挤压锚具配套单孔铸铁垫板。2.1.5螺旋筋本工程预应力端部单孔承压垫板下局部受压间接钢筋采用φ6的螺旋筋,多孔承压垫板下局部受压间接钢筋采用多孔锚具配套的螺旋筋。2.1.6波纹管为保证工程质量，本工程有粘结预应力部分采用镀锌波纹管，波纹管接头采用大一号波纹管。2.1.7灌浆水泥有粘结孔道灌浆采用R42.5普通硅酸盐水泥，并掺入适量的膨胀剂。水泥进场前需有准用证和出厂检验报告，进场后抽样进行快速检验，合格方能使用。2.1.8设备（1）千斤顶根据设计要求预应力孔束情况，分别采用张拉千斤顶型号包含QYC150T等。千斤顶使用前必须在国家计量检测机构通过张拉力-油压标定，并出具相关校正报告。（2）油泵油泵为千斤顶张拉工作的配套设备，本工程根据张拉力，均采用ZB500型高压油泵。油泵使用前施工组需配油表进行油压试压，上压正常方能使用。油表精度为0.4级，读数范围一般为0-60Mpa（或0-100Mpa）。（3）灌浆机灌浆机采用UBJ型挤压式灰浆泵或UB3型单缸活塞式灰浆泵。灌浆泵应配置压力表，压力表读数不宜小于1Mpa。（4）挤压机3挤压机采用挤压锚具配套机械，使用前需对挤压模进行检查，并在挤压过程中控制油压和挤压锚具外径。挤压过程中若出现油压偏小或锚具外径偏大时，应对挤压模重新测量，并根据情况换用挤压模。（5）电焊机预应力施工中支撑筋和张拉端承压垫板的焊接，采用交流电焊机。电焊机必须满足安全要求，并具有接地或接零保护。（6）砂轮切割机预应力筋下料和张拉后的切除可以采用砂轮切割机。下料采用座式切割机，多余预应力筋的切除采用手提切割机。2.2方案设计2.2.1工艺流程框架梁底模板安装波纹管生产、检验↓│框架梁钢筋骨架绑扎│↓└─────→框架梁波纹管、垫板安装←----┐预应力筋采购、检验││下料、挤压↓│└──────────预应力筋穿束----------┘↓梁侧模安装↓布板筋↓浇筑混凝土━→试块制作锚具检验↓││混凝土养护│↓↓↓千斤顶、油表校正───→预应力筋张拉←强度达张拉要求↓孔道灌浆↓切去外伸多余钢绞线↓封头2.2.2施工工序（1）垫板安装框架梁钢筋骨架基本绑扎定位后，即可开始安装预应力筋张拉端部承压垫板。根据图纸要求，预应力框架梁张拉端锚固在梁端部和后浇带位置。由于有粘结群锚承压垫板尺寸较大，4波纹管h2Lxh1反弯点he1S1h1h2L1h3反弯点h2波纹管反弯点反弯点波纹管he1h1S1S1L2h3he2反弯点S1h2S1h1波纹管曲...
