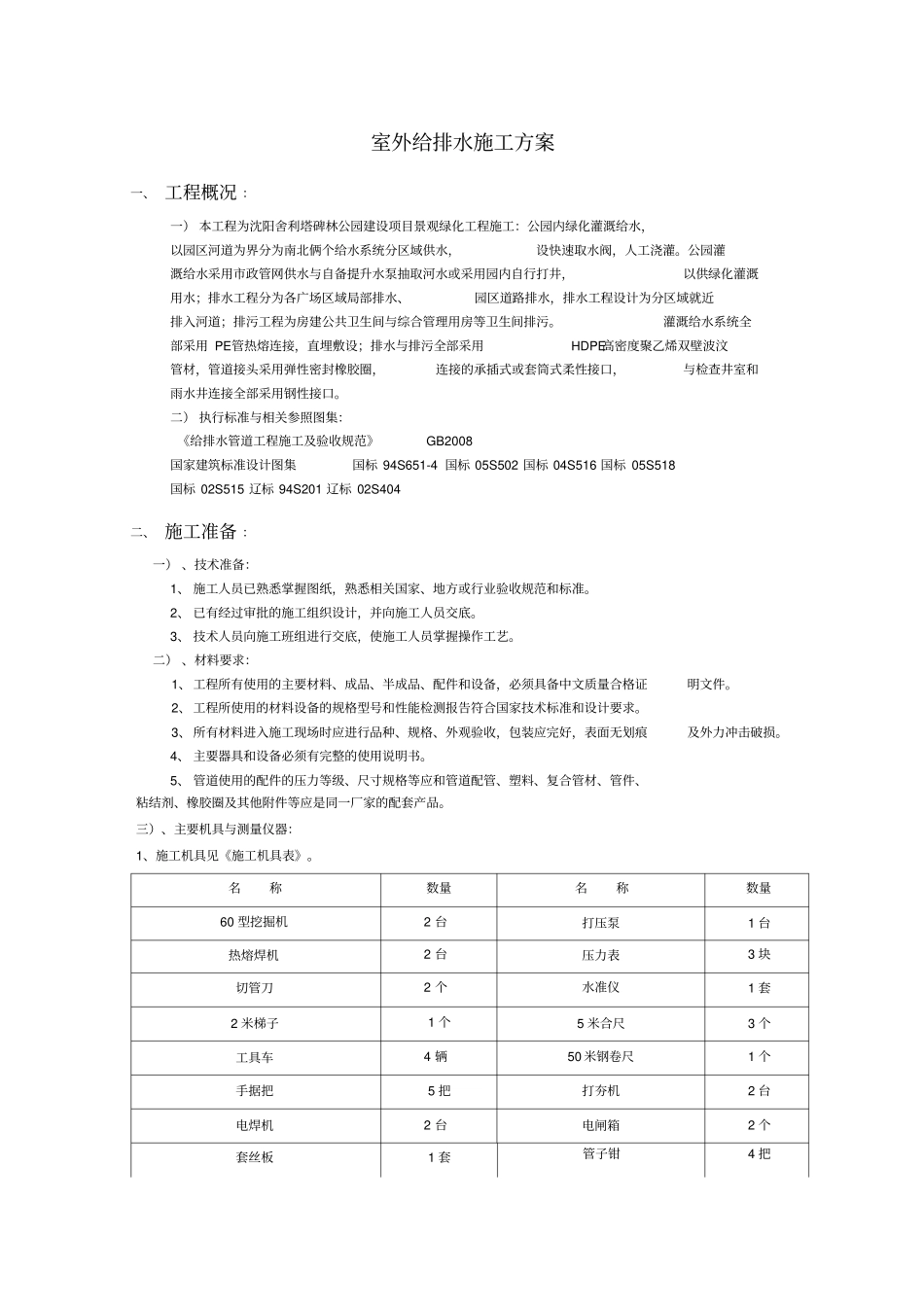

室外给排水施工方案一、工程概况：一）本工程为沈阳舍利塔碑林公园建设项目景观绿化工程施工：公园内绿化灌溉给水，以园区河道为界分为南北俩个给水系统分区域供水，设快速取水阀，人工浇灌。公园灌溉给水采用市政管网供水与自备提升水泵抽取河水或采用园内自行打井，以供绿化灌溉用水；排水工程分为各广场区域局部排水、园区道路排水，排水工程设计为分区域就近排入河道；排污工程为房建公共卫生间与综合管理用房等卫生间排污。灌溉给水系统全部采用PE管热熔连接，直埋敷设；排水与排污全部采用HDPE高密度聚乙烯双壁波汶管材，管道接头采用弹性密封橡胶圈，连接的承插式或套筒式柔性接口，与检查井室和雨水井连接全部采用钢性接口。二）执行标准与相关参照图集：《给排水管道工程施工及验收规范》GB2008国家建筑标准设计图集国标94S651-4国标05S502国标04S516国标05S518国标02S515辽标94S201辽标02S404二、施工准备：一）、技术准备：1、施工人员已熟悉掌握图纸，熟悉相关国家、地方或行业验收规范和标准。2、已有经过审批的施工组织设计，并向施工人员交底。3、技术人员向施工班组进行交底，使施工人员掌握操作工艺。二）、材料要求：1、工程所有使用的主要材料、成品、半成品、配件和设备，必须具备中文质量合格证明文件。2、工程所使用的材料设备的规格型号和性能检测报告符合国家技术标准和设计要求。3、所有材料进入施工现场时应进行品种、规格、外观验收，包装应完好，表面无划痕及外力冲击破损。4、主要器具和设备必须有完整的使用说明书。5、管道使用的配件的压力等级、尺寸规格等应和管道配管、塑料、复合管材、管件、粘结剂、橡胶圈及其他附件等应是同一厂家的配套产品。三）、主要机具与测量仪器：1、施工机具见《施工机具表》。名称数量名称数量60型挖掘机2台打压泵1台热熔焊机2台压力表3块切管刀2个水准仪1套2米梯子1个5米合尺3个工具车4辆50米钢卷尺1个手据把5把打夯机2台电焊机2台电闸箱2个套丝板1套管子钳4把2T手动葫芦两台四）、作业条件：1、管道施工区域内的地面要进行清理杂物、垃圾等，绿化地形已整理完毕，地形标高已复测完毕。管道走向上的障碍物要清除。2、在施工前应摸清地下高低压电缆、电线、煤气、热力、给水、排水管道分布情况，并作出标记。3、园建道路、铺装广场、房建基础、大规格树木等已放线定位。五）、施工组织及人员准备：1、施工前应建立健全的质量管理体系和工程质量检测制度。2、施工组织应设立技术组、质检组、管道班、开挖班、砌筑班、抹灰班、测量班等。3、施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员、测量工、管道工、电焊工、电气焊工、泥瓦工、普工。三、给水管道安装：一）、材料质量要求：1、给水PE塑料管，排水高密度聚乙烯双壁波纹管，镀锌钢管及管件的规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。管口、内径标示及管件应造型规矩。2、阀门、法兰、快速取水阀、及其它设备应具有质量合格证，且无裂纹，开关灵活严密，铸造规矩手把良好。3、电焊条、油、麻、垫、生胶带所有铺料，应具有质量合格证，并仔细验收合格。二）、管道铺设：1、管道不得铺设在冻土上。2、钢管焊接符合焊接质量要求，无咬边、夹渣、气孔、等质量缺陷，焊口清理干净。管道穿越池壁加大于管道两个规格的同材质套管，套管焊接止水翼环，水管与套管中间部分嵌填油麻，油麻两侧用石棉水泥填料紧密捣实。3、管道穿越铺装路面等有荷载应设套管，在套管内不得有接口，套管应比管道外径大两个以上规格。4、管道安装和铺设中断时，应用木塞或其他盖堵将管口封闭，防止杂物进入。5、给水管道上所采用的阀门，管件等其压力等级不应低于管道设计工作压力，且满足管道的水试验压力要求。6、在管道施工前，要掌握管线沿途的地下其它管线的布置情况，与相邻管线之间的水平净距不宜小于施工及维护要求的开槽宽度及设置阀门井等附属构筑物要求的宽度。7、管道铺设应在沟底标高和管道基础检查合格后进行，在铺设管道前要对管材，管件,橡胶圈，阀门等做一次外观检查，发现有问题不得使用...
