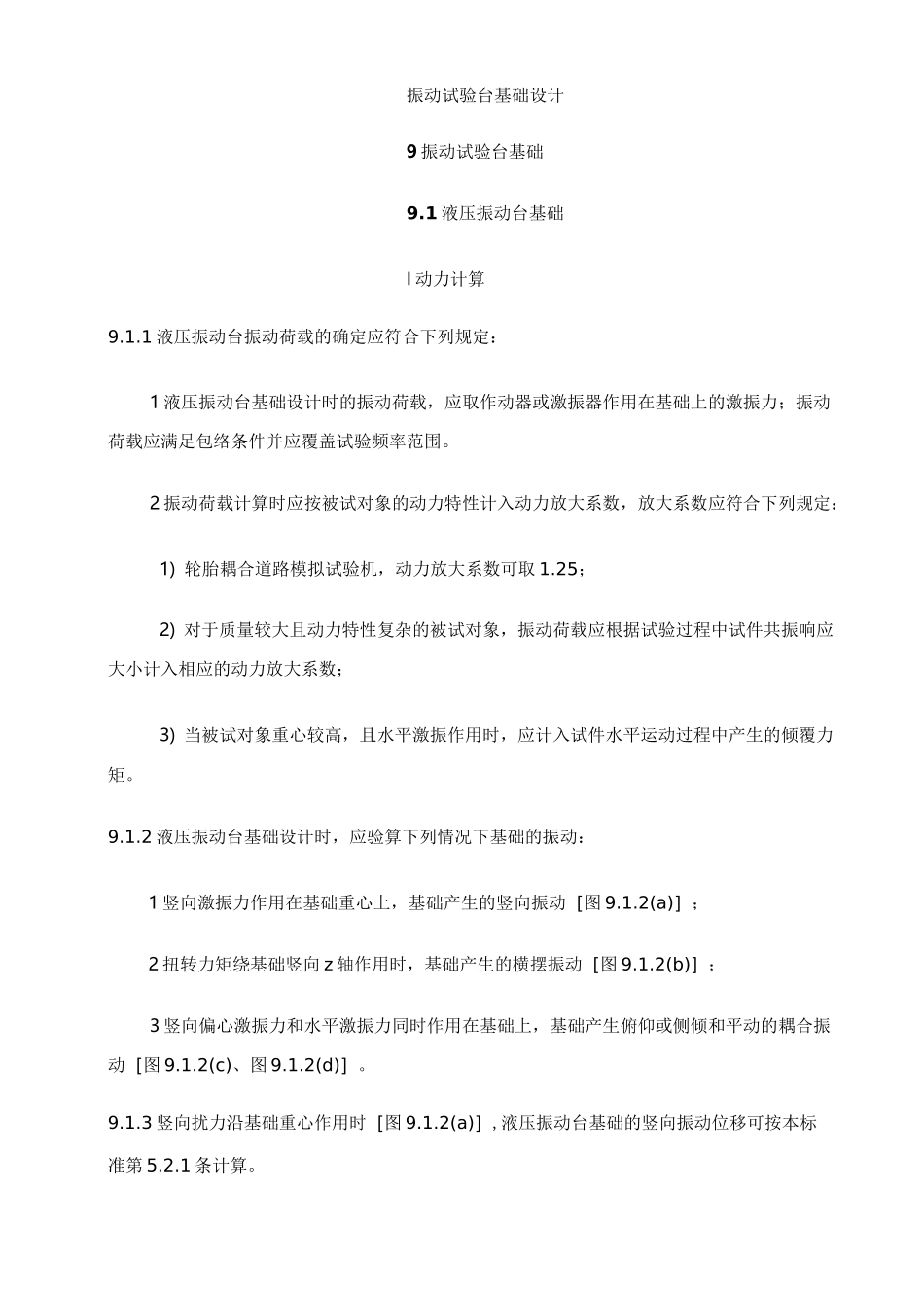

振动试验台基础设计9振动试验台基础9.1液压振动台基础I动力计算9.1.1液压振动台振动荷载的确定应符合下列规定：1液压振动台基础设计时的振动荷载，应取作动器或激振器作用在基础上的激振力；振动荷载应满足包络条件并应覆盖试验频率范围。2振动荷载计算时应按被试对象的动力特性计入动力放大系数，放大系数应符合下列规定：1)轮胎耦合道路模拟试验机，动力放大系数可取1.25；2)对于质量较大且动力特性复杂的被试对象，振动荷载应根据试验过程中试件共振响应大小计入相应的动力放大系数；3)当被试对象重心较高，且水平激振作用时，应计入试件水平运动过程中产生的倾覆力矩。9.1.2液压振动台基础设计时，应验算下列情况下基础的振动：1竖向激振力作用在基础重心上，基础产生的竖向振动［图9.1.2(a)］；2扭转力矩绕基础竖向z轴作用时，基础产生的横摆振动［图9.1.2(b)］；3竖向偏心激振力和水平激振力同时作用在基础上，基础产生俯仰或侧倾和平动的耦合振动［图9.1.2(c)、图9.1.2(d)］。9.1.3竖向扰力沿基础重心作用时［图9.1.2(a)］,液压振动台基础的竖向振动位移可按本标准第5.2.1条计算。作岳作9.1.4在水平扭转力矩绕基础竖向z轴作用时［图9.1.2(b)］，液压振动台基础产生横摆振动,基础顶面控制点处沿x、y轴的水平振动位移，可按本标准第5.2.2条计算；基础绕z轴的水平摆动角位移可按下式计算：(9.1.4)1_皀(X)式中：u基础绕z轴水平摆动的振动角位移(rad)；屮M——基础扭转力矩(kN・m)；Z屮3——基础横摆振动固有圆频率(rad/s)。n屮9.1.5在沿x向偏心的竖向扰力F和水平扰力F作用下［图9.1.2(c)］,液压振动台基础产生vzvx俯仰和平动耦合振动时，基础顶面控制点x向水平和竖向的振动位移，可按本标准第5.2.3条的规定计算。9.1.6在沿夕向偏心的竖向扰力F和水平扰力F作用下［图9.1.2(d)］，液压振动台基础产vzvy生侧倾和平动耦合振动时，基础顶面控制点y向水平和竖向的振动位移，可按本标准第5.2.4条的规定计算，其中M和M可按下列公式计算：0102My—Fvy(月1+乩+阿)+(9,L6*1)=F巧(At+—)+F*呂(9.1-6~2)式中：M、M——基组y-0向耦合振动中机器扰力(矩)绕通过第一、第二振型转动中心O、0102丿01O2并垂直于回转面zOy轴的总扰力矩(kN・m)；h——水平扰力F作用线至基础顶面的距离(m)；0vy——基组重心至基础顶面的距离(m)；p2——基组y-0向耦合振动第一、第二振型转动中心至基组重心的距离(m)；e一一机器竖向扰力F沿y轴向的偏心距(m)；yvz——机器沿y轴的水平扰力(kN)；F——机器的竖向扰力(kN)。vz9.1.7当液压振动台基础同时具有俯仰和侧倾振动时，应按本标准第9.1.5条和第9.1.6条的规定分别计算俯仰和侧倾两个竖向位移分量，基础顶面控制点的竖向振动位移，宜按下式进彳丁叠加：冷=+爲(9-L7)式中：u基础顶面控制点的竖向振动位移(m)；zux-0向耦合振动产生的基础顶面控制点沿z轴竖向的振动位移(m)；zeUQy-0向耦合振动产生的基础顶面控制点沿z轴竖向的振动位移(m)。n构造要求9.1.8液压振动台基础的材料和连接应符合下列规定：1振动试验台基础宜采用整体块式混凝土结构；2振动台基础混凝土强度等级不应低于C30,受力钢筋应采用HRB400、HRB500、HRBF400和HRBF500钢筋;二次灌注应采用比基础混凝土高一个等级的微膨胀混凝土或者专用灌浆料；3混凝土块状基础内应设置三向分布钢筋，钢筋直径不宜小于14mm，间距不宜大于500mm；振动试验台基础侧面、顶面及底面应设置双向分布钢筋，钢筋直径不宜小于14mm，间距不宜大于200mm；4垫层厚度不宜小于100mm，垫层混凝土强度等级不宜低于C15；5混凝土保护层厚度不宜小于40mm，并应符合现行国家标准《混凝土结构设计规范》GB50010的有关规定；6振动台基础周边应设置宽度不小于50mm的防振缝，防振缝可采用聚苯板、沥青麻丝等软性材料填充;7振动台基础宜与设备管沟分开，设置不小于50mm的防振缝，防振缝可采用橡胶板、挤型板、聚苯板、沥青麻丝等软性材料填充，并应做相应的防水处理；8振动台基础宜与建筑物基础、上部结构以及混凝土地面分开；9当管道与振动台连接产生较大振动时，管道与振动台连接宜采用柔性连接。9.1.9液压振动台基础的构造应符合下列规定：1振动...
