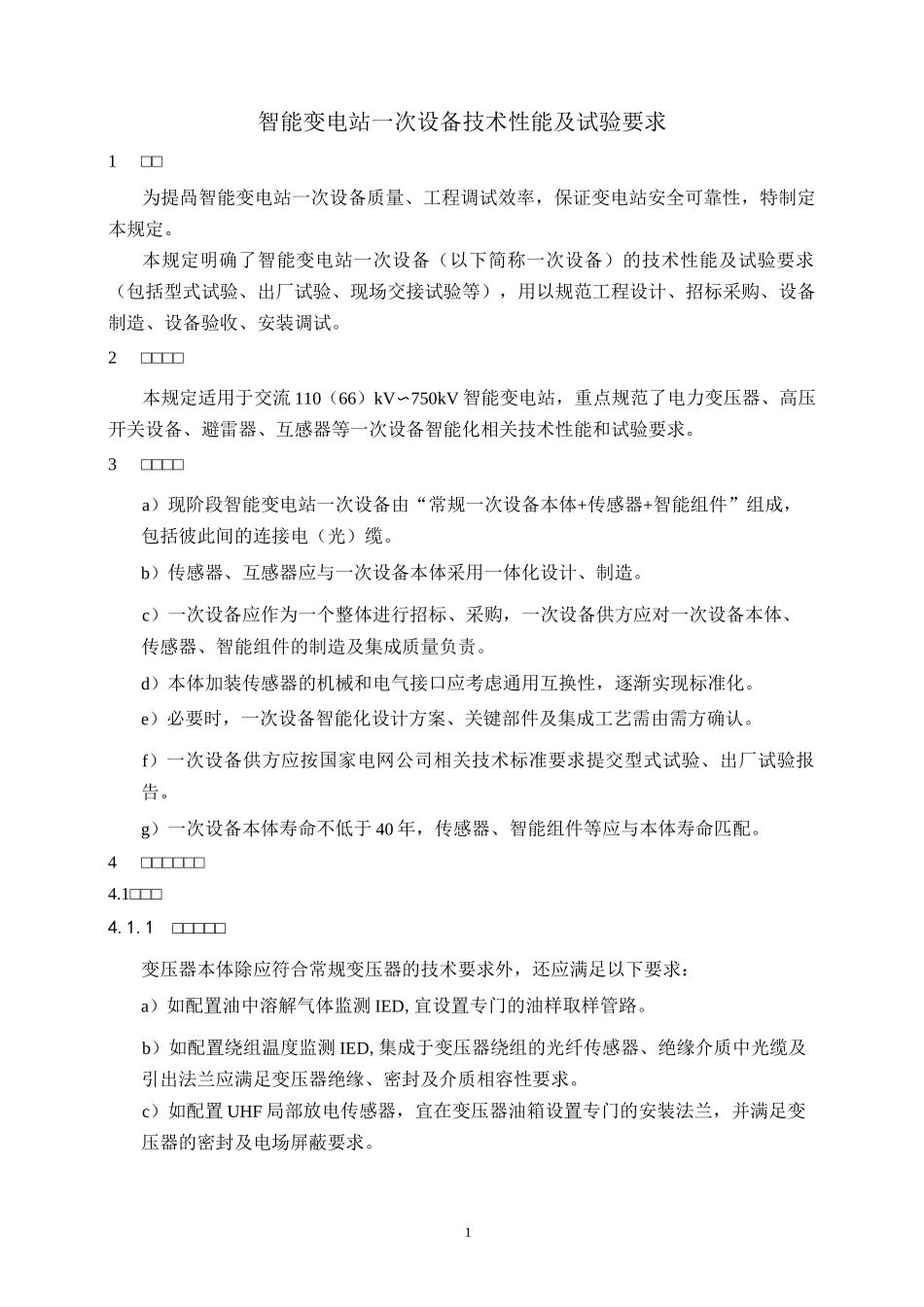

智能变电站一次设备技术性能及试验要求_第1页
1/7

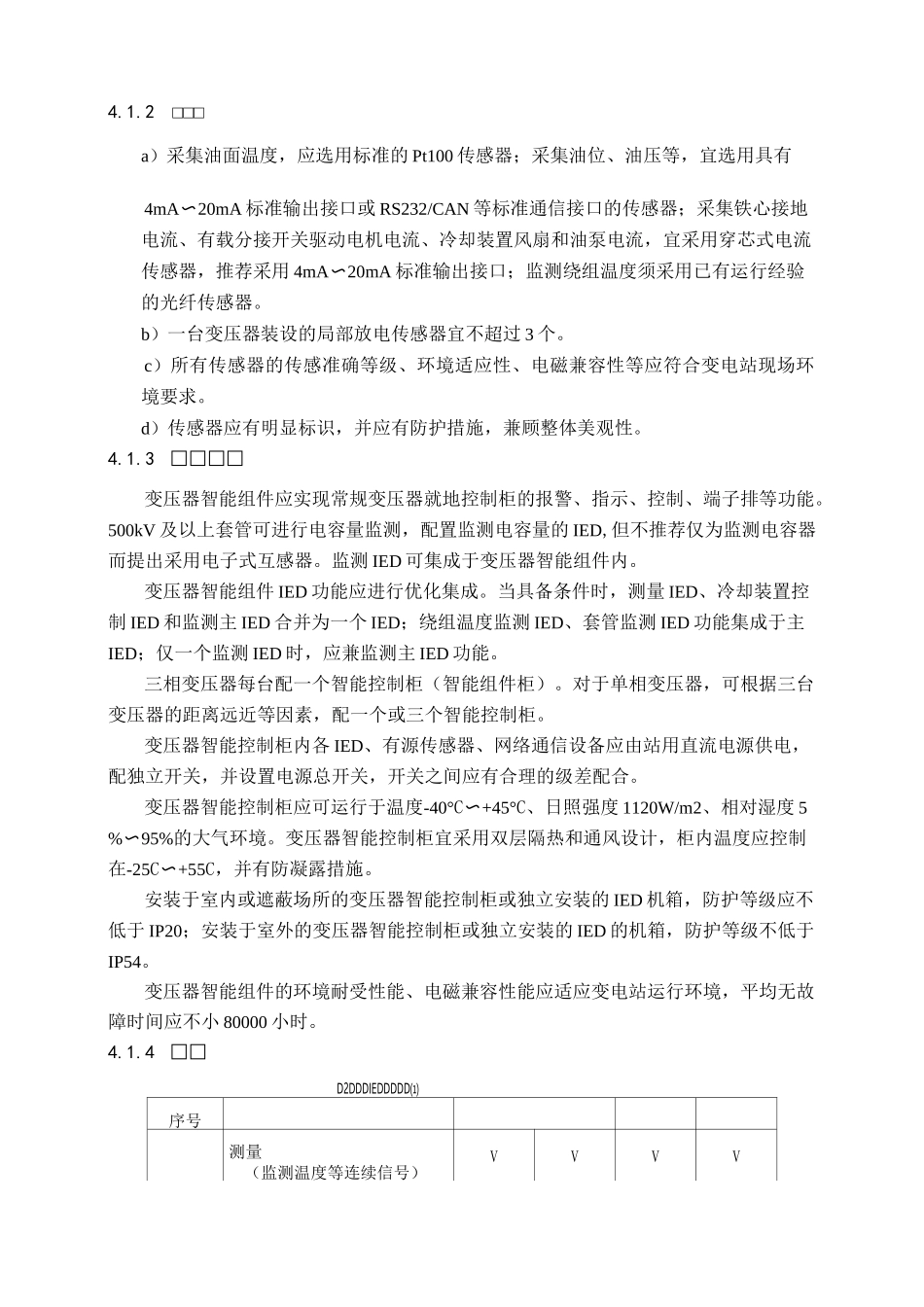

智能变电站一次设备技术性能及试验要求_第2页
2/7

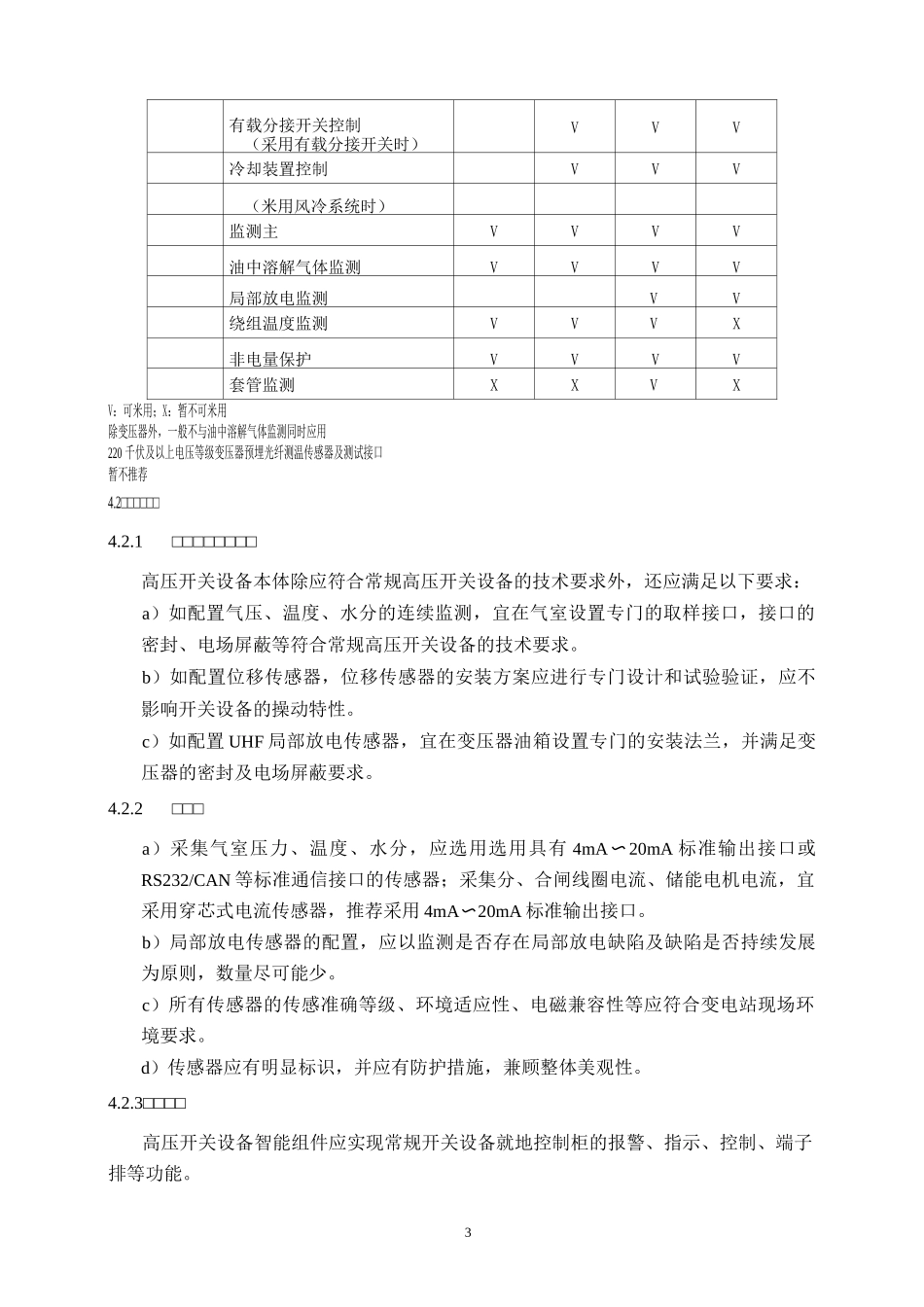

智能变电站一次设备技术性能及试验要求_第3页
3/7
1智能变电站一次设备技术性能及试验要求1□□为提咼智能变电站一次设备质量、工程调试效率,保证变电站安全可靠性,特制定本规定。本规定明确了智能变电站一次设备(以下简称一次设备)的技术性能及试验要求(包括型式试验、出厂试验、现场交接试验等),用以规范工程设计、招标采购、设备制造、设备验收、安装调试。2□□□□本规定适用于交流110(66)kV〜750kV智能变电站,重点规范了电力变压器、高压开关设备、避雷器、互感器等一次设备智能化相关技术性能和试验要求。3□□□□a)现阶段智能变电站一次设备由“常规一次设备本体+传感器+智能组件”组成,包括彼此间的连接电(光)缆。b)传感器、互感器应与一次设备本体采用一体化设计、制造。c)一次设备应作为一个整体进行招标、采购,一次设备供方应对一次设备本体、传感器、智能组件的制造及集成质量负责。d)本体加装传感器的机械和电气接口应考虑通用互换性,逐渐实现标准化。e)必要时,一次设备智能化设计方案、关键部件及集成工艺需由需方确认。f)一次设备供方应按国家电网公司相关技术标准要求提交型式试验、出厂试验报告。g)一次设备本体寿命不低于40年,传感器、智能组件等应与本体寿命匹配。4□□□□□□4.1□□□4.1.1□□□□□变压器本体除应符合常规变压器的技术要求外,还应满足以下要求:a)如配置油中溶解气体监测IED,宜设置专门的油样取样管路。b)如配置绕组温度监测IED,集成于变压器绕组的光纤传感器、绝缘介质中光缆及引出法兰应满足变压器绝缘、密封及介质相容性要求。c)如配置UHF局部放电传感器,宜在变压器油箱设置专门的安装法兰,并满足变压器的密封及电场屏蔽要求。4.1.2□□□a)采集油面温度,应选用标准的Pt100传感器;采集油位、油压等,宜选用具有4mA〜20mA标准输出接口或RS232/CAN等标准通信接口的传感器;采集铁心接地电流、有载分接开关驱动电机电流、冷却装置风扇和油泵电流,宜采用穿芯式电流传感器,推荐采用4mA〜20mA标准输出接口;监测绕组温度须采用已有运行经验的光纤传感器。b)一台变压器装设的局部放电传感器宜不超过3个。c)所有传感器的传感准确等级、环境适应性、电磁兼容性等应符合变电站现场环境要求。d)传感器应有明显标识,并应有防护措施,兼顾整体美观性。4.1.3□□□□变压器智能组件应实现常规变压器就地控制柜的报警、指示、控制、端子排等功能。500kV及以上套管可进行电容量监测,配置监测电容量的IED,但不推荐仅为监测电容器而提出采用电子式互感器。监测IED可集成于变压器智能组件内。变压器智能组件IED功能应进行优化集成。当具备条件时,测量IED、冷却装置控制IED和监测主IED合并为一个IED;绕组温度监测IED、套管监测IED功能集成于主IED;仅一个监测IED时,应兼监测主IED功能。三相变压器每台配一个智能控制柜(智能组件柜)。对于单相变压器,可根据三台变压器的距离远近等因素,配一个或三个智能控制柜。变压器智能控制柜内各IED、有源传感器、网络通信设备应由站用直流电源供电,配独立开关,并设置电源总开关,开关之间应有合理的级差配合。变压器智能控制柜应可运行于温度-40°C〜+45°C、日照强度1120W/m2、相对湿度5%〜95%的大气环境。变压器智能控制柜宜采用双层隔热和通风设计,柜内温度应控制在-25C〜+55C,并有防凝露措施。安装于室内或遮蔽场所的变压器智能控制柜或独立安装的IED机箱,防护等级应不低于IP20;安装于室外的变压器智能控制柜或独立安装的IED的机箱,防护等级不低于IP54。变压器智能组件的环境耐受性能、电磁兼容性能应适应变电站运行环境,平均无故障时间应不小80000小时。4.1.4□□D2DDDIEDDDDD⑴序号测量(监测温度等连续信号)VVVV3有载分接开关控制(采用有载分接开关时)VVV冷却装置控制VVV(米用风冷系统时)监测主VVVV油中溶解气体监测VVVV局部放电监测VV绕组温度监测VVVX非电量保护VVVV套管监测XXVXV:可米用;X:暂不可米用除变压器外,一般不与油中溶解气体监测同时应用220千伏及以上电压等级变压器预埋光纤测温传感器及测试接口暂不推荐4.2□□□□□□4.2.1□□□□□□□□高压开关设备本体除应符合常规高压...
