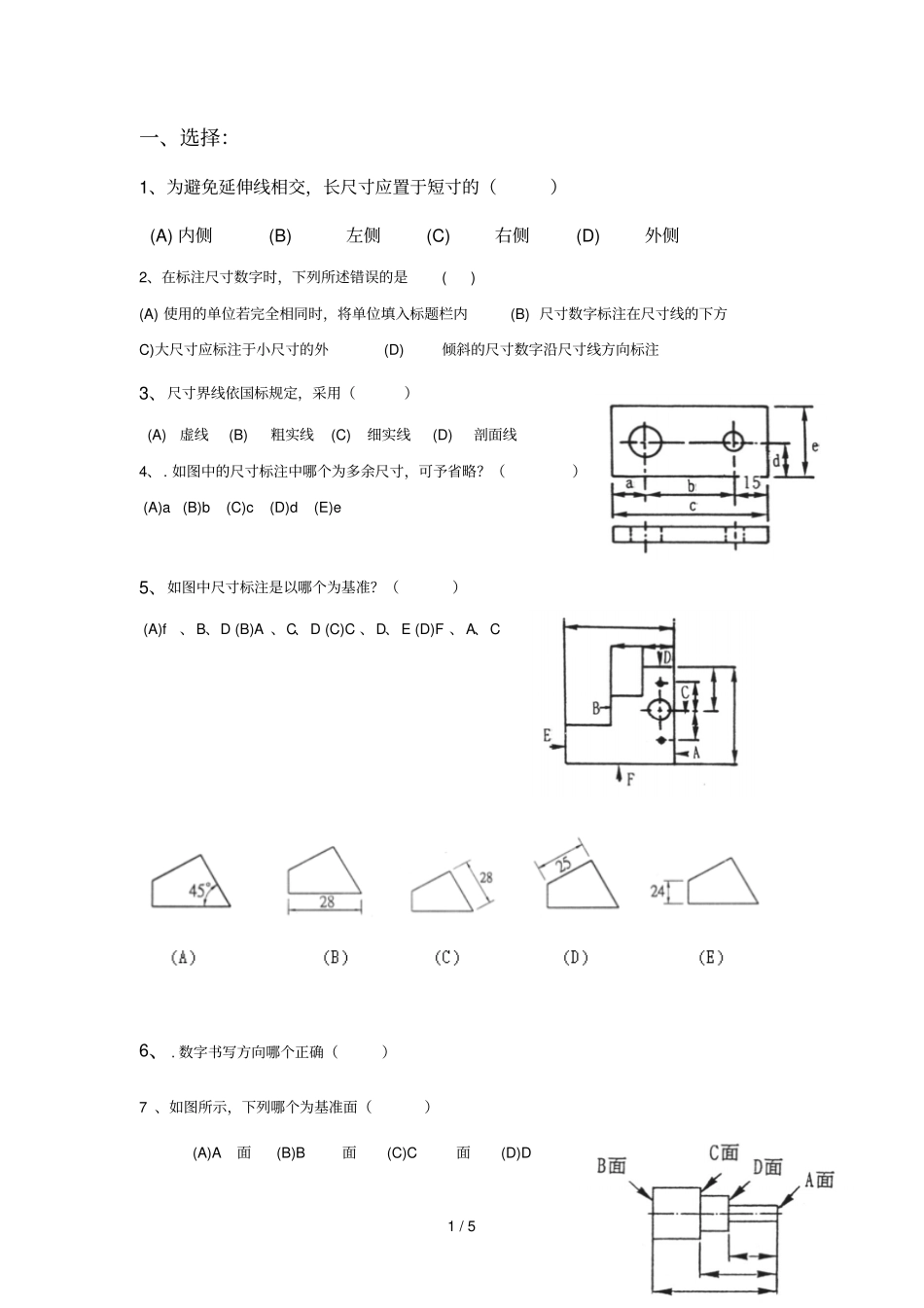

尺寸标注模拟题_第1页
1/5

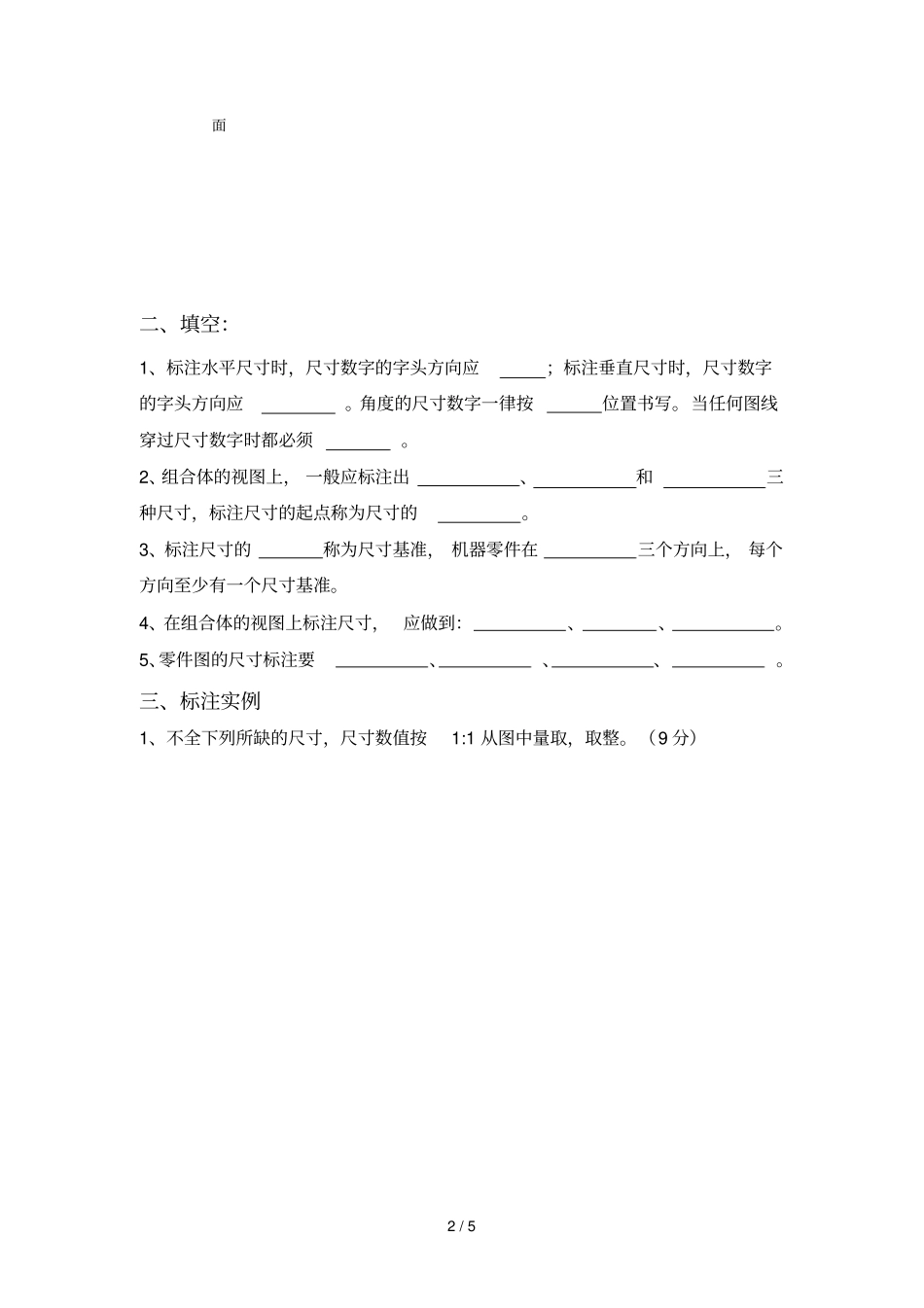

尺寸标注模拟题_第2页
2/5

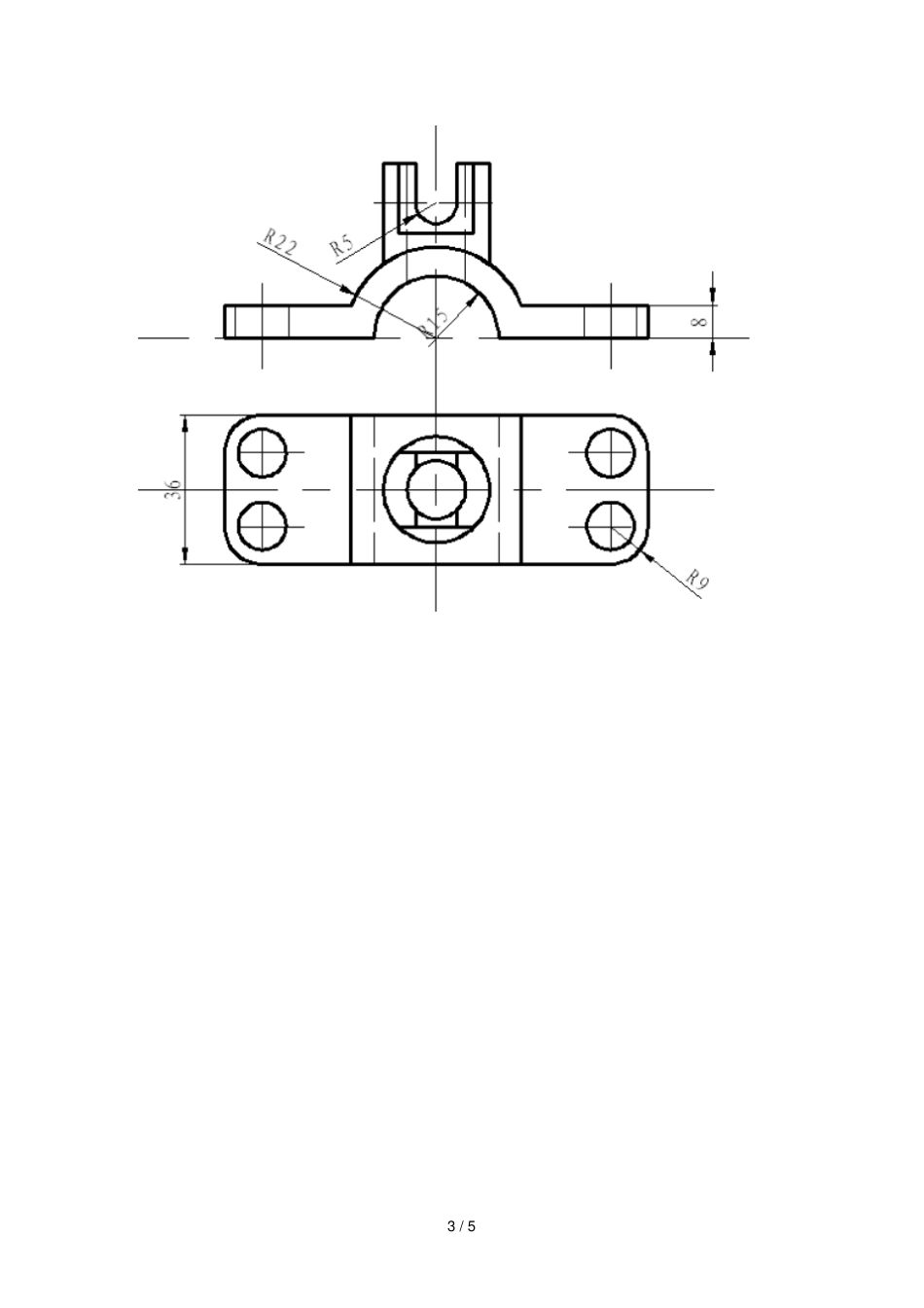

尺寸标注模拟题_第3页
3/5
1/5一、选择:1、为避免延伸线相交,长尺寸应置于短寸的()(A)内侧(B)左侧(C)右侧(D)外侧2、在标注尺寸数字时,下列所述错误的是()(A)使用的单位若完全相同时,将单位填入标题栏内(B)尺寸数字标注在尺寸线的下方C)大尺寸应标注于小尺寸的外(D)倾斜的尺寸数字沿尺寸线方向标注3、尺寸界线依国标规定,采用()(A)虚线(B)粗实线(C)细实线(D)剖面线4、.如图中的尺寸标注中哪个为多余尺寸,可予省略?()(A)a(B)b(C)c(D)d(E)e5、如图中尺寸标注是以哪个为基准?()(A)f、B、D(B)A、C、D(C)C、D、E(D)F、A、C6、.数字书写方向哪个正确()7、如图所示,下列哪个为基准面()(A)A面(B)B面(C)C面(D)D2/5面二、填空:1、标注水平尺寸时,尺寸数字的字头方向应;标注垂直尺寸时,尺寸数字的字头方向应。角度的尺寸数字一律按位置书写。当任何图线穿过尺寸数字时都必须。2、组合体的视图上,一般应标注出、和三种尺寸,标注尺寸的起点称为尺寸的。3、标注尺寸的称为尺寸基准,机器零件在三个方向上,每个方向至少有一个尺寸基准。4、在组合体的视图上标注尺寸,应做到:、、。5、零件图的尺寸标注要、、、。三、标注实例1、不全下列所缺的尺寸,尺寸数值按1:1从图中量取,取整。(9分)3/54/52、补全下图所缺的尺寸,尺寸数值按1:1从图中量取,取整数。(12′)3、在如图所示的尺寸标注中,下列表述正确的是()A、尺寸28是定位尺寸,40是总体尺寸,R12多余。B、尺寸28是定位尺寸,R12是定形尺寸,40多余。C、尺寸17是定位尺寸,44是定形尺寸,25是总体尺寸D、尺寸φ10是定形尺寸,40,25,60都必须标注。5/54、补画组合体视图中所缺的尺寸,尺寸数值按1:1直接从图中量取,并取整数。
