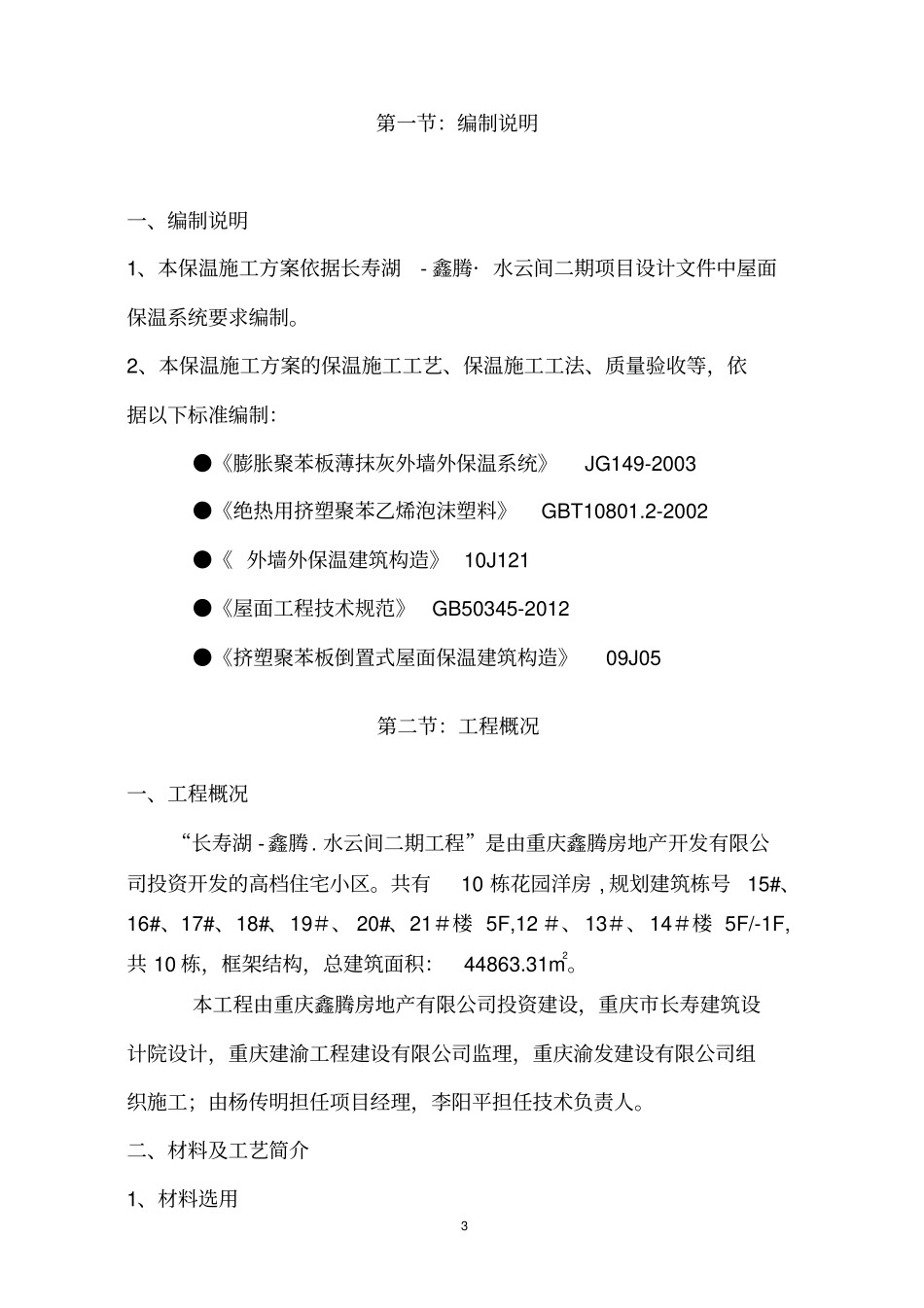

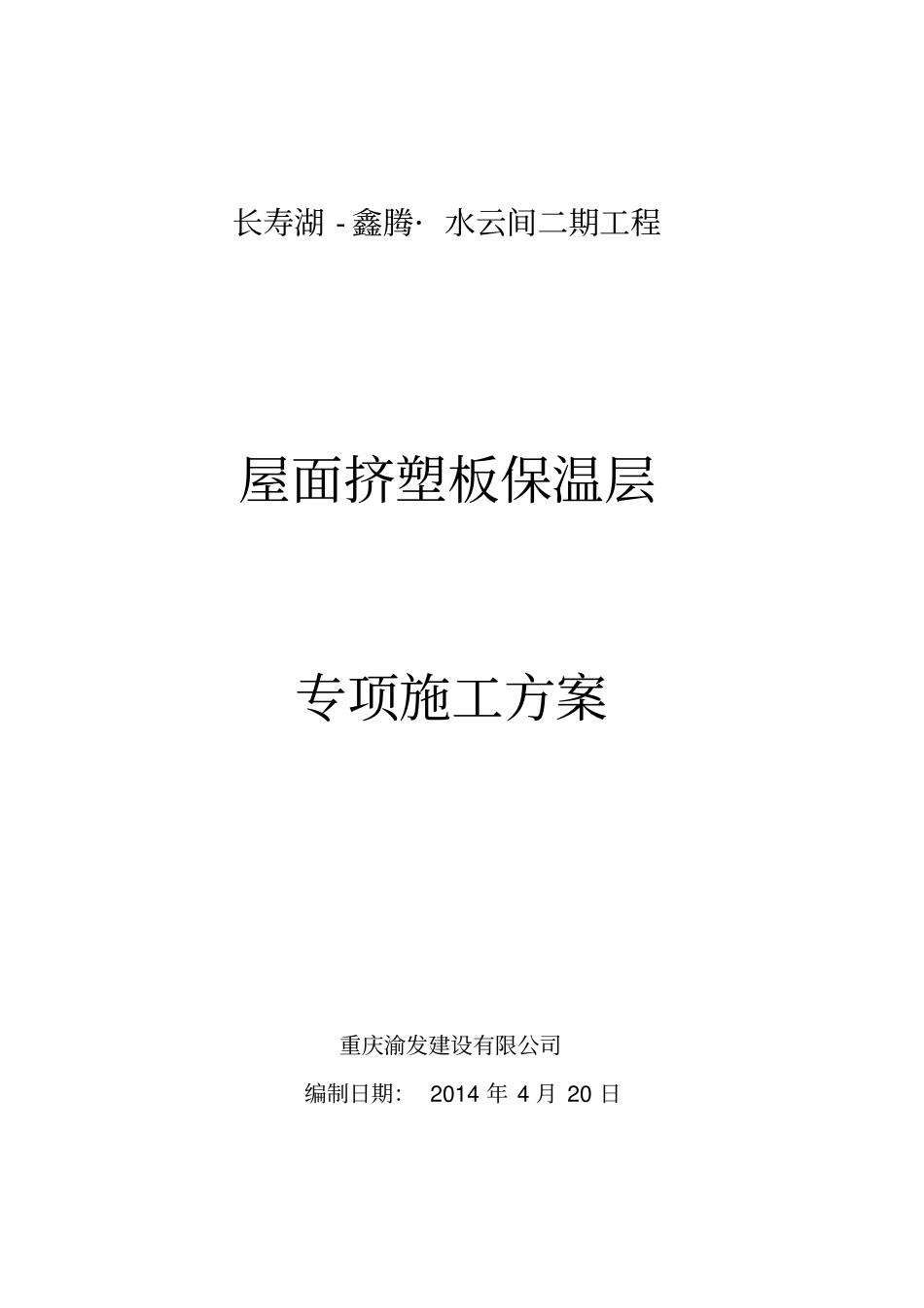

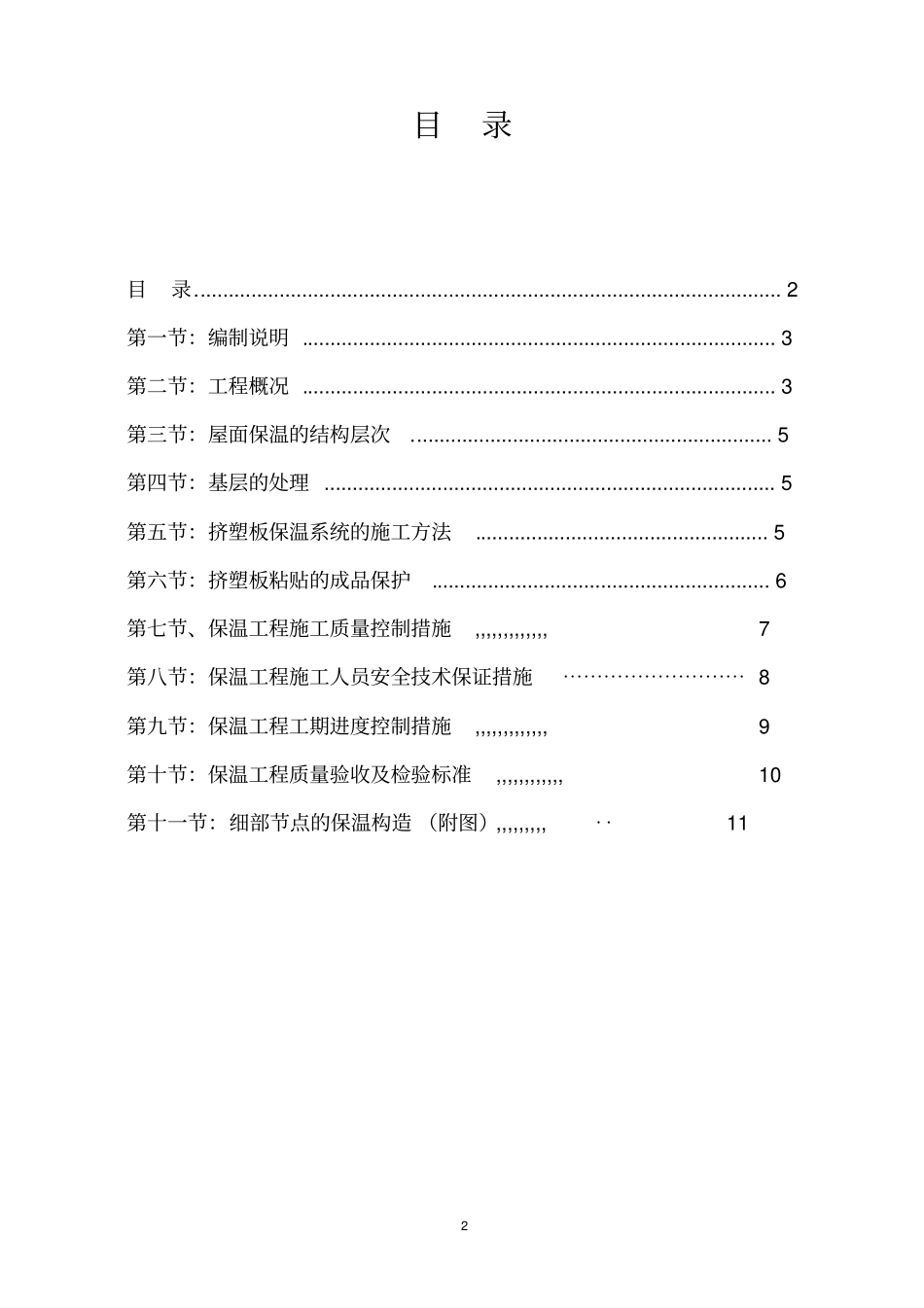

长寿湖-鑫腾·水云间二期工程屋面挤塑板保温层专项施工方案重庆渝发建设有限公司编制日期：2014年4月20日2目录目录........................................................................................................2第一节：编制说明....................................................................................3第二节：工程概况....................................................................................3第三节：屋面保温的结构层次................................................................5第四节：基层的处理................................................................................5第五节：挤塑板保温系统的施工方法....................................................5第六节：挤塑板粘贴的成品保护............................................................6第七节、保温工程施工质量控制措施,,,,,,,,,,,,,7第八节：保温工程施工人员安全技术保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯8第九节：保温工程工期进度控制措施,,,,,,,,,,,,,9第十节：保温工程质量验收及检验标准,,,,,,,,,,,,10第十一节：细部节点的保温构造（附图）,,,,,,,,,‥113第一节：编制说明一、编制说明1、本保温施工方案依据长寿湖-鑫腾·水云间二期项目设计文件中屋面保温系统要求编制。2、本保温施工方案的保温施工工艺、保温施工工法、质量验收等，依据以下标准编制：●《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003●《绝热用挤塑聚苯乙烯泡沫塑料》GBT10801.2-2002●《外墙外保温建筑构造》10J121●《屋面工程技术规范》GB50345-2012●《挤塑聚苯板倒置式屋面保温建筑构造》09J05第二节：工程概况一、工程概况“长寿湖-鑫腾.水云间二期工程”是由重庆鑫腾房地产开发有限公司投资开发的高档住宅小区。共有10栋花园洋房,规划建筑栋号15#、16#、17#、18#、19＃、20#、21＃楼5F,12＃、13＃、14＃楼5F/-1F,共10栋，框架结构，总建筑面积：44863.31m2。本工程由重庆鑫腾房地产有限公司投资建设，重庆市长寿建筑设计院设计，重庆建渝工程建设有限公司监理，重庆渝发建设有限公司组织施工；由杨传明担任项目经理，李阳平担任技术负责人。二、材料及工艺简介1、材料选用4●保温主材：屋面保温采用XPS挤塑聚苯板，规格为：50mm厚聚苯板；65mm厚聚苯板；100mm厚聚苯板；120mm厚聚苯板.2、材料简介：该产品保温系统保温层的组成材料。具有高抗压、不吸水、不透气，轻质、防潮、耐腐蚀、使用寿命长、导热系数低等优异性能，属高品质环保性保温材料。执行《绝热用挤塑聚苯乙烯泡沫塑料》GBT10801.2-2002标准项目单位性能指标(带表皮)X150X200X250X300X350X400X450X500压缩强度kPa≥150≥200≥250≥300≥350≥400≥450≥500吸水率，浸水96h％≤1.5≤1.0透湿系数，23℃±1℃RH50％±5％ng/(m.s.Pa)≤3.5≤3.0≤2.0绝热性能热阻厚度25mm时平均温度10℃25℃(㎡·K)/W≥0.89≥0.83≥0.93≥0.86导热系数平均温度10℃25℃W/(m·K)≤0.028≤0.030≤0.027≤0.029尺寸稳定性70℃±2℃下，48h％≤2.0≤1.5≤1.0该挤塑板有进场合格证，厂家检验报告。挤塑板材料特性应符合（JG149-2003标准）的技术指标和要求。进场挤塑板均按规定进行了见证抽样复检。检测结果符合标准要求。挤塑板在堆放和运输过程中重叠层数不得超过10层，不得重压、碰撞、剧烈振动，储存时禁止明火接5触。第三节：屋面保温层的结构层次屋面保温层的构造：○1120mm厚钢筋砼---○220mm厚水泥砂浆找平---○33mm厚SBS卷材防水层---○420mm厚石粉砂浆保护层---○550(65、100、120)mm厚挤塑板保温层---○620mm厚石粉砂浆保护层---○71：3瓜米石结合层（最薄处25），内配塑喷铁丝网，铆钉固定，间距1m,（塑喷铁丝网50×50×2.2㎜，内芯1.8㎜）---○8屋脊、檐口预埋6.5@250，预埋部分C20细石砼浇筑。屋脊、檐口封口收边为1：3石粉砂浆---○9屋面卧瓦第四节：基层的处理根据本工程的施工实际现状，屋面钢筋砼楼板经找坡后，采用1：2.5水泥砂浆找平，待找平层的砂浆强度达到70%以上时，再进行挤塑板安装施工。...
