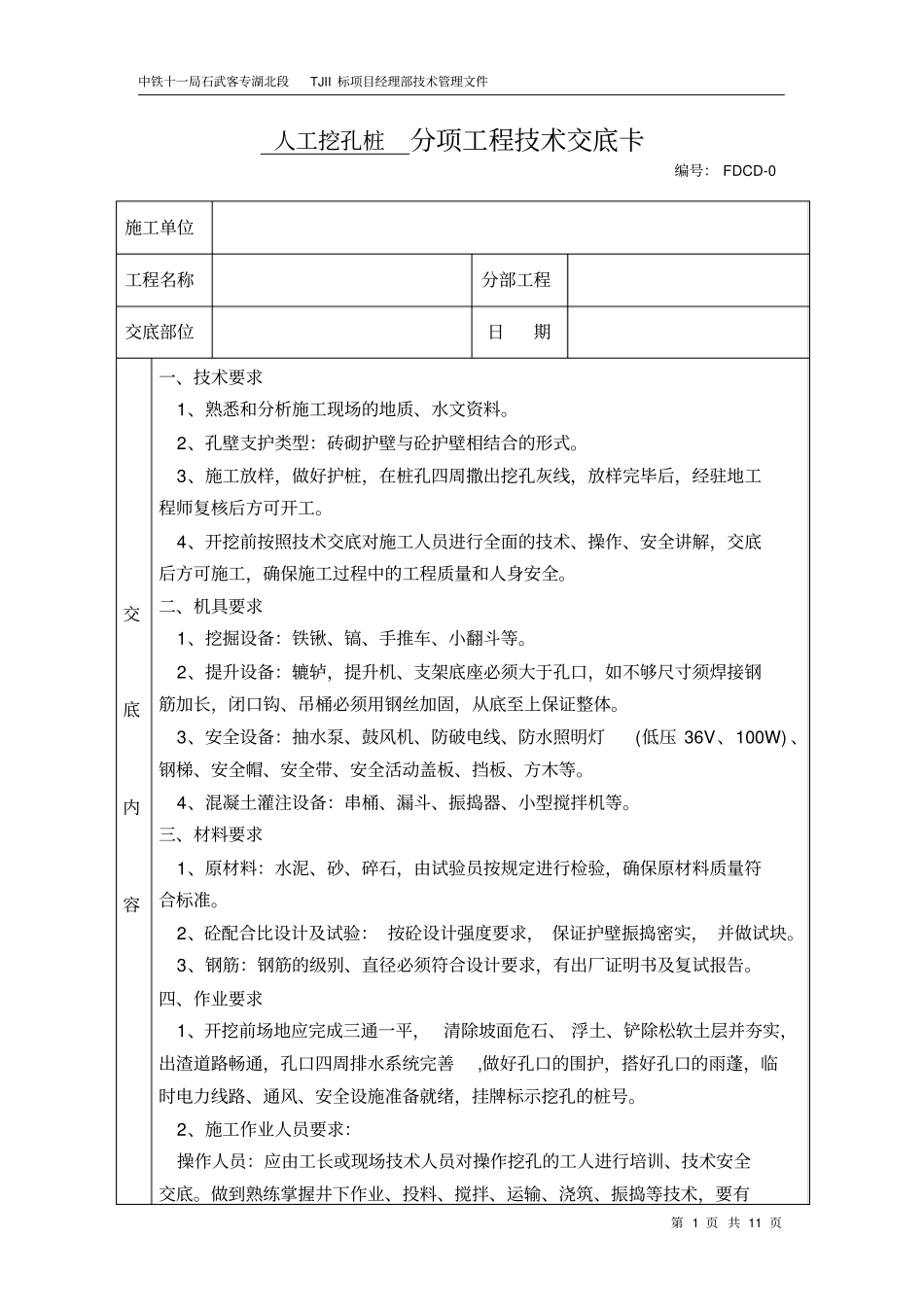

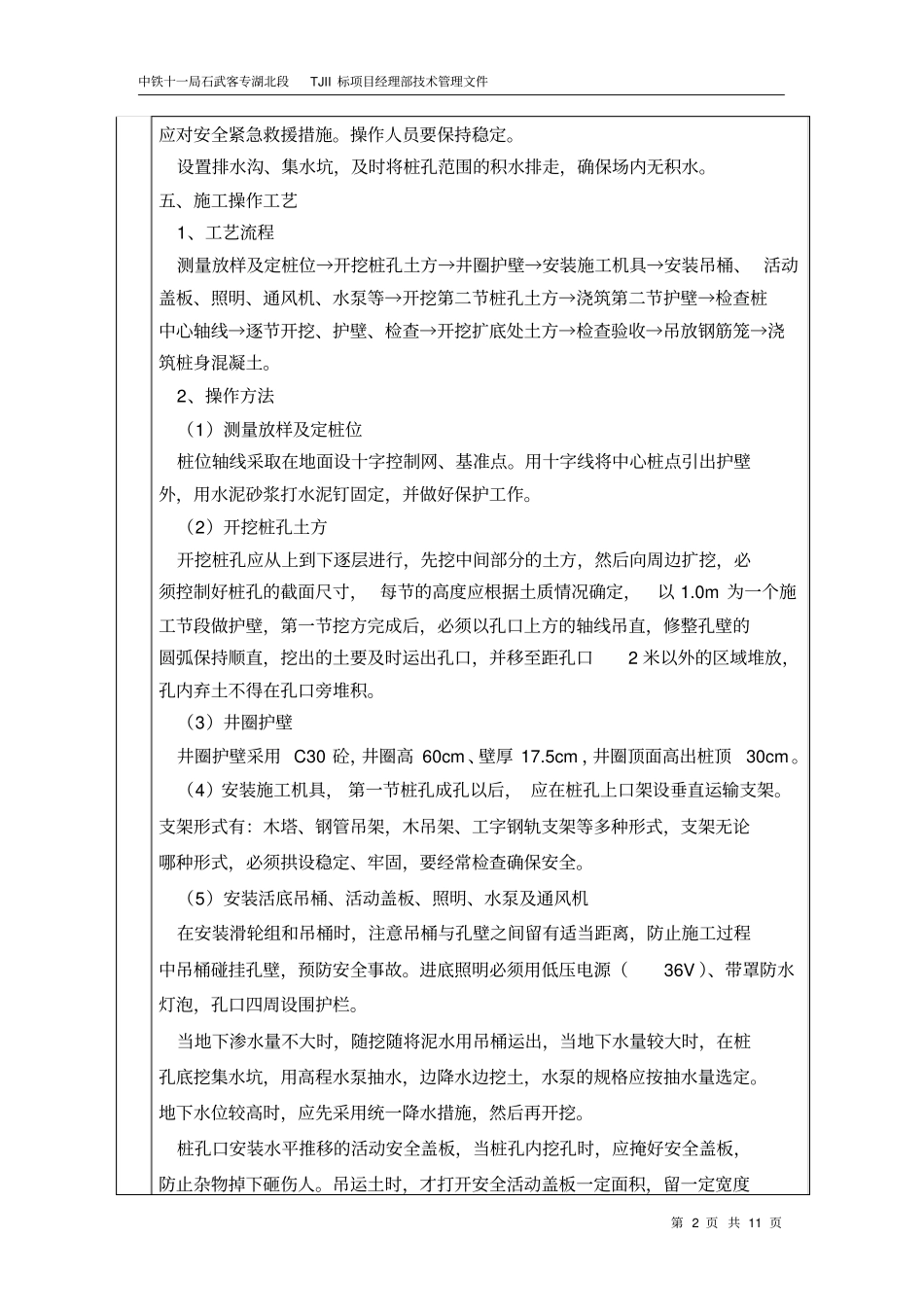

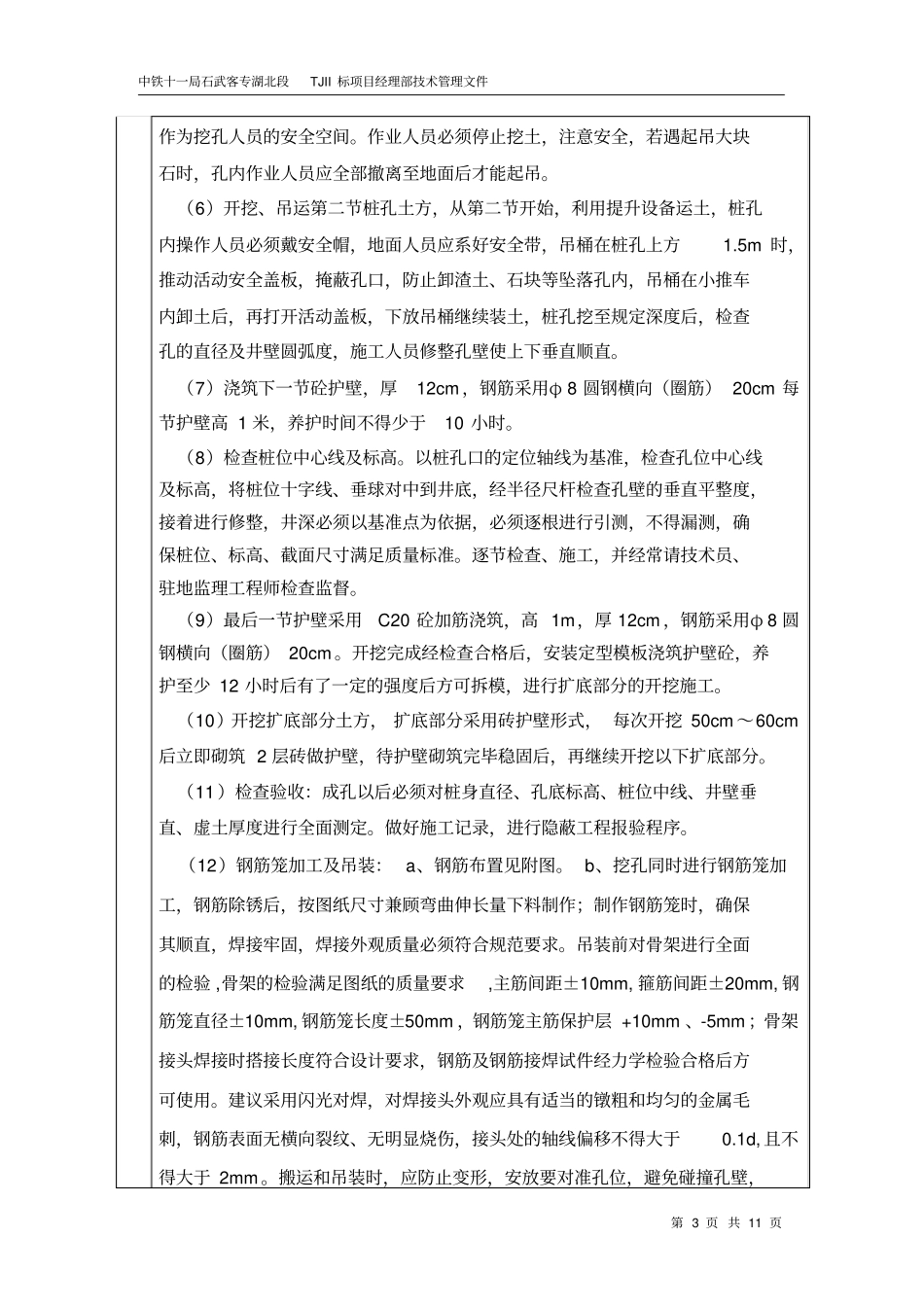

中铁十一局石武客专湖北段TJII标项目经理部技术管理文件第1页共11页人工挖孔桩分项工程技术交底卡编号：FDCD-0施工单位工程名称分部工程交底部位日期交底内容一、技术要求1、熟悉和分析施工现场的地质、水文资料。2、孔壁支护类型：砖砌护壁与砼护壁相结合的形式。3、施工放样，做好护桩，在桩孔四周撒出挖孔灰线，放样完毕后，经驻地工程师复核后方可开工。4、开挖前按照技术交底对施工人员进行全面的技术、操作、安全讲解，交底后方可施工，确保施工过程中的工程质量和人身安全。二、机具要求1、挖掘设备：铁锹、镐、手推车、小翻斗等。2、提升设备：辘轳，提升机、支架底座必须大于孔口，如不够尺寸须焊接钢筋加长，闭口钩、吊桶必须用钢丝加固，从底至上保证整体。3、安全设备：抽水泵、鼓风机、防破电线、防水照明灯(低压36V、100W)、钢梯、安全帽、安全带、安全活动盖板、挡板、方木等。4、混凝土灌注设备：串桶、漏斗、振捣器、小型搅拌机等。三、材料要求1、原材料：水泥、砂、碎石，由试验员按规定进行检验，确保原材料质量符合标准。2、砼配合比设计及试验：按砼设计强度要求，保证护壁振捣密实，并做试块。3、钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。四、作业要求1、开挖前场地应完成三通一平，清除坡面危石、浮土、铲除松软土层并夯实，出渣道路畅通，孔口四周排水系统完善,做好孔口的围护，搭好孔口的雨蓬，临时电力线路、通风、安全设施准备就绪，挂牌标示挖孔的桩号。2、施工作业人员要求：操作人员：应由工长或现场技术人员对操作挖孔的工人进行培训、技术安全交底。做到熟练掌握井下作业、投料、搅拌、运输、浇筑、振捣等技术，要有中铁十一局石武客专湖北段TJII标项目经理部技术管理文件第2页共11页应对安全紧急救援措施。操作人员要保持稳定。设置排水沟、集水坑，及时将桩孔范围的积水排走，确保场内无积水。五、施工操作工艺1、工艺流程测量放样及定桩位→开挖桩孔土方→井圈护壁→安装施工机具→安装吊桶、活动盖板、照明、通风机、水泵等→开挖第二节桩孔土方→浇筑第二节护壁→检查桩中心轴线→逐节开挖、护壁、检查→开挖扩底处土方→检查验收→吊放钢筋笼→浇筑桩身混凝土。2、操作方法（1）测量放样及定桩位桩位轴线采取在地面设十字控制网、基准点。用十字线将中心桩点引出护壁外，用水泥砂浆打水泥钉固定，并做好保护工作。（2）开挖桩孔土方开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后向周边扩挖，必须控制好桩孔的截面尺寸，每节的高度应根据土质情况确定，以1.0m为一个施工节段做护壁，第一节挖方完成后，必须以孔口上方的轴线吊直，修整孔壁的圆弧保持顺直，挖出的土要及时运出孔口，并移至距孔口2米以外的区域堆放，孔内弃土不得在孔口旁堆积。（3）井圈护壁井圈护壁采用C30砼，井圈高60cm、壁厚17.5cm，井圈顶面高出桩顶30cm。（4）安装施工机具，第一节桩孔成孔以后，应在桩孔上口架设垂直运输支架。支架形式有：木塔、钢管吊架，木吊架、工字钢轨支架等多种形式，支架无论哪种形式，必须拱设稳定、牢固，要经常检查确保安全。（5）安装活底吊桶、活动盖板、照明、水泵及通风机在安装滑轮组和吊桶时，注意吊桶与孔壁之间留有适当距离，防止施工过程中吊桶碰挂孔壁，预防安全事故。进底照明必须用低压电源（36V）、带罩防水灯泡，孔口四周设围护栏。当地下渗水量不大时，随挖随将泥水用吊桶运出，当地下水量较大时，在桩孔底挖集水坑，用高程水泵抽水，边降水边挖土，水泵的规格应按抽水量选定。地下水位较高时，应先采用统一降水措施，然后再开挖。桩孔口安装水平推移的活动安全盖板，当桩孔内挖孔时，应掩好安全盖板，防止杂物掉下砸伤人。吊运土时，才打开安全活动盖板一定面积，留一定宽度中铁十一局石武客专湖北段TJII标项目经理部技术管理文件第3页共11页作为挖孔人员的安全空间。作业人员必须停止挖土，注意安全，若遇起吊大块石时，孔内作业人员应全部撤离至地面后才能起吊。（6）开挖、吊运第二节桩孔土方，从第二节开始，利用提升设备运土，桩孔内操作人员必须戴安全帽，地面人员应系好安全带...
