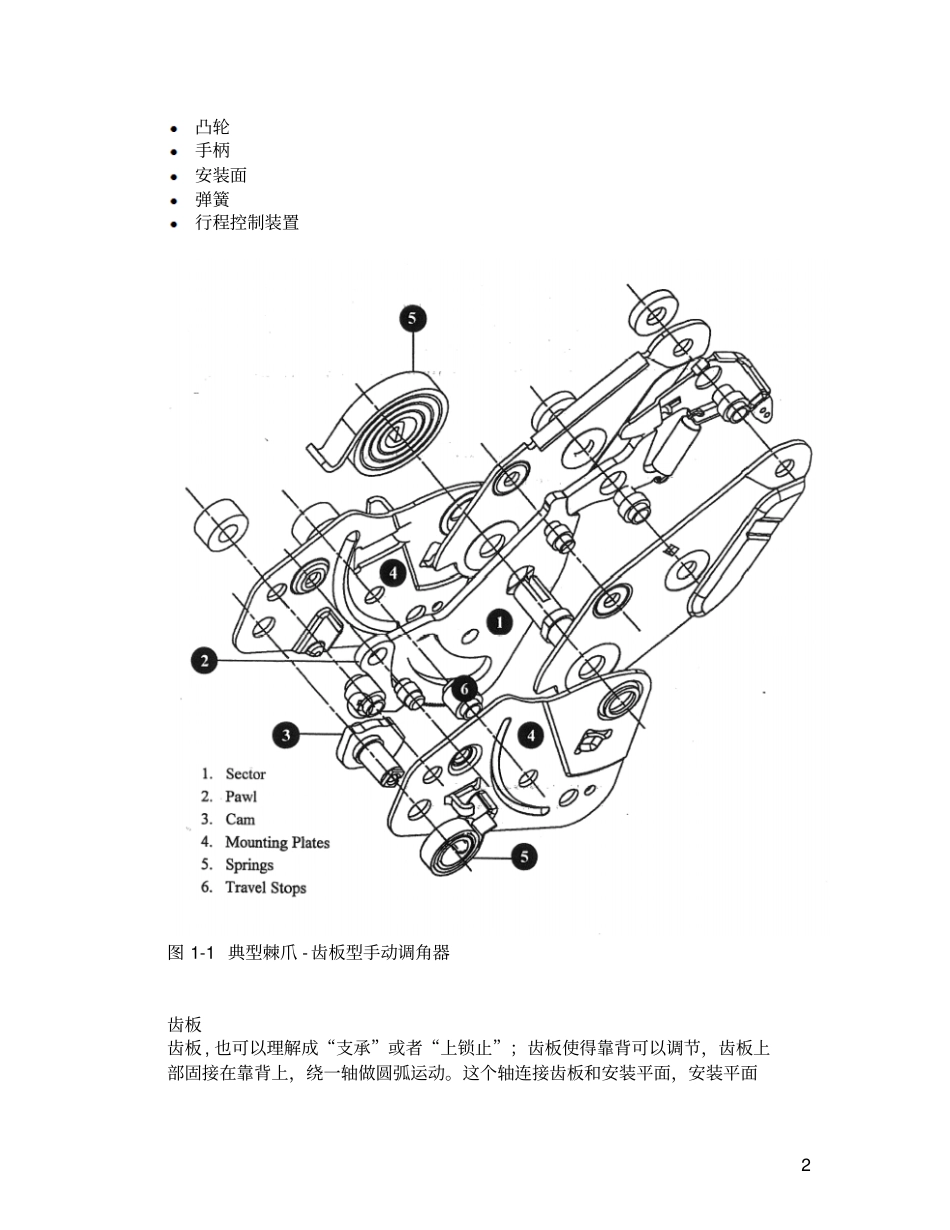

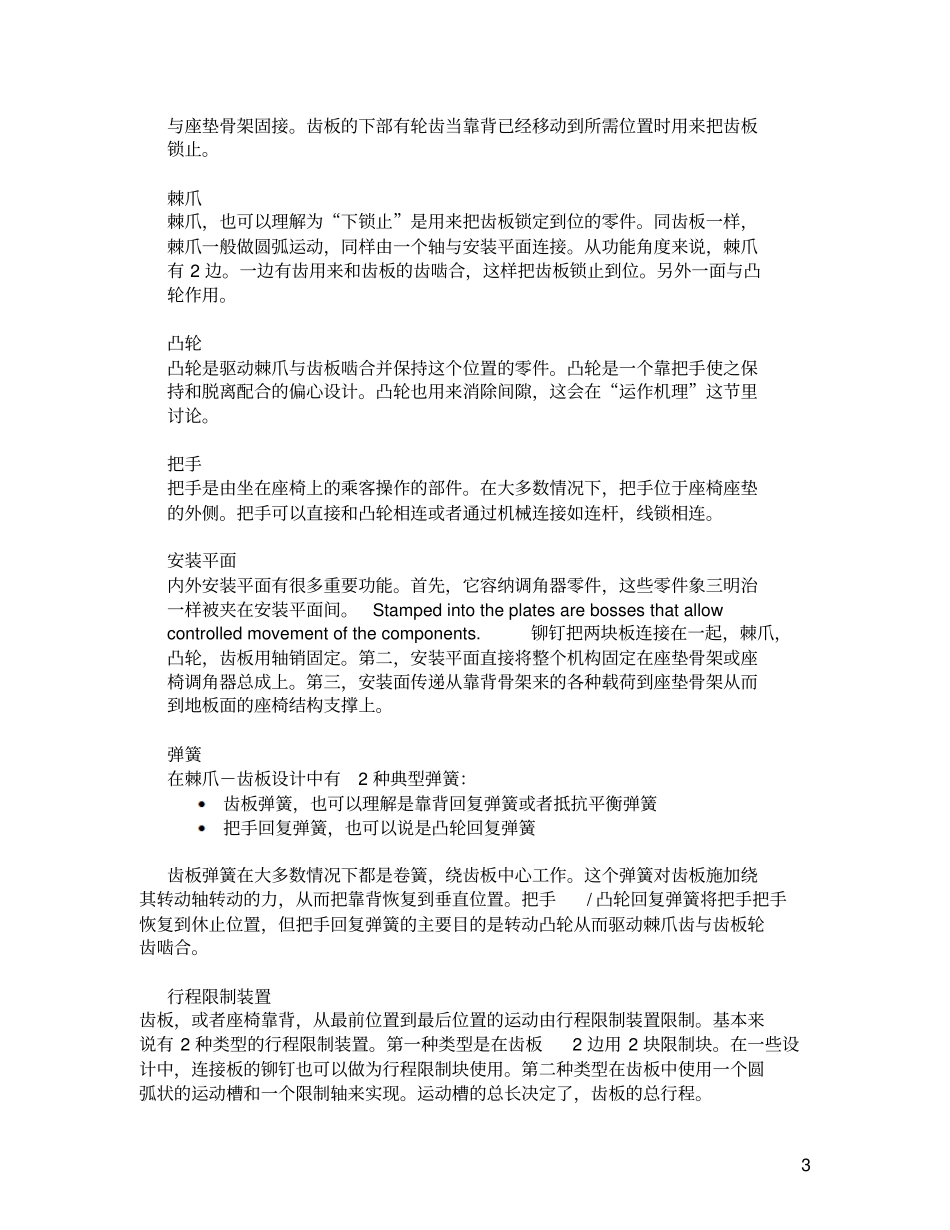

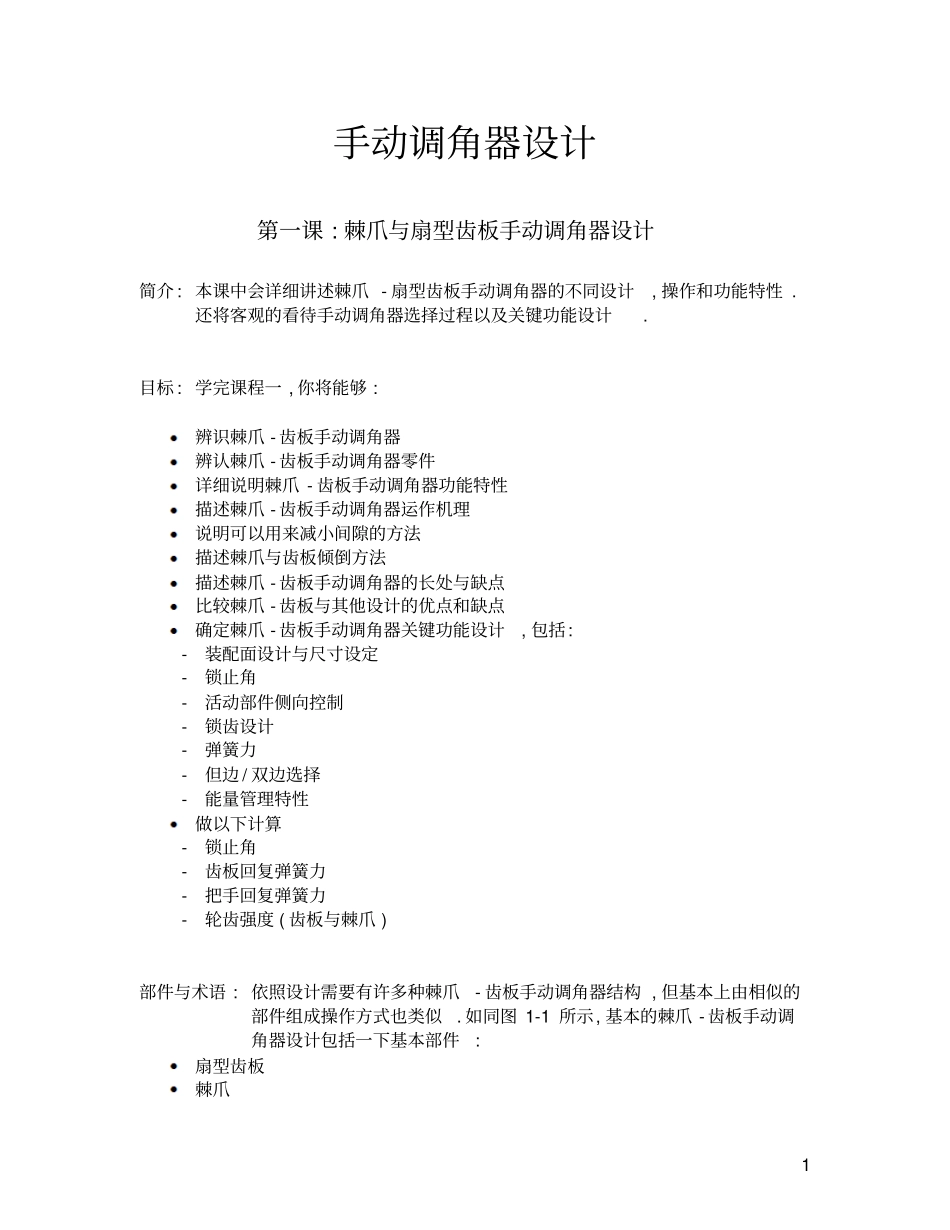

1手动调角器设计第一课:棘爪与扇型齿板手动调角器设计简介:本课中会详细讲述棘爪-扇型齿板手动调角器的不同设计,操作和功能特性.还将客观的看待手动调角器选择过程以及关键功能设计.目标:学完课程一,你将能够:辨识棘爪-齿板手动调角器辨认棘爪-齿板手动调角器零件详细说明棘爪-齿板手动调角器功能特性描述棘爪-齿板手动调角器运作机理说明可以用来减小间隙的方法描述棘爪与齿板倾倒方法描述棘爪-齿板手动调角器的长处与缺点比较棘爪-齿板与其他设计的优点和缺点确定棘爪-齿板手动调角器关键功能设计,包括:-装配面设计与尺寸设定-锁止角-活动部件侧向控制-锁齿设计-弹簧力-但边/双边选择-能量管理特性做以下计算-锁止角-齿板回复弹簧力-把手回复弹簧力-轮齿强度(齿板与棘爪)部件与术语:依照设计需要有许多种棘爪-齿板手动调角器结构,但基本上由相似的部件组成操作方式也类似.如同图1-1所示,基本的棘爪-齿板手动调角器设计包括一下基本部件:扇型齿板棘爪2凸轮手柄安装面弹簧行程控制装置图1-1典型棘爪-齿板型手动调角器齿板齿板,也可以理解成“支承”或者“上锁止”；齿板使得靠背可以调节，齿板上部固接在靠背上，绕一轴做圆弧运动。这个轴连接齿板和安装平面，安装平面3与座垫骨架固接。齿板的下部有轮齿当靠背已经移动到所需位置时用来把齿板锁止。棘爪棘爪，也可以理解为“下锁止”是用来把齿板锁定到位的零件。同齿板一样，棘爪一般做圆弧运动，同样由一个轴与安装平面连接。从功能角度来说，棘爪有2边。一边有齿用来和齿板的齿啮合，这样把齿板锁止到位。另外一面与凸轮作用。凸轮凸轮是驱动棘爪与齿板啮合并保持这个位置的零件。凸轮是一个靠把手使之保持和脱离配合的偏心设计。凸轮也用来消除间隙，这会在“运作机理”这节里讨论。把手把手是由坐在座椅上的乘客操作的部件。在大多数情况下，把手位于座椅座垫的外侧。把手可以直接和凸轮相连或者通过机械连接如连杆，线锁相连。安装平面内外安装平面有很多重要功能。首先，它容纳调角器零件，这些零件象三明治一样被夹在安装平面间。Stampedintotheplatesarebossesthatallowcontrolledmovementofthecomponents.铆钉把两块板连接在一起，棘爪，凸轮，齿板用轴销固定。第二，安装平面直接将整个机构固定在座垫骨架或座椅调角器总成上。第三，安装面传递从靠背骨架来的各种载荷到座垫骨架从而到地板面的座椅结构支撑上。弹簧在棘爪－齿板设计中有2种典型弹簧：齿板弹簧，也可以理解是靠背回复弹簧或者抵抗平衡弹簧把手回复弹簧，也可以说是凸轮回复弹簧齿板弹簧在大多数情况下都是卷簧，绕齿板中心工作。这个弹簧对齿板施加绕其转动轴转动的力，从而把靠背恢复到垂直位置。把手/凸轮回复弹簧将把手把手恢复到休止位置，但把手回复弹簧的主要目的是转动凸轮从而驱动棘爪齿与齿板轮齿啮合。行程限制装置齿板，或者座椅靠背，从最前位置到最后位置的运动由行程限制装置限制。基本来说有2种类型的行程限制装置。第一种类型是在齿板2边用2块限制块。在一些设计中，连接板的铆钉也可以做为行程限制块使用。第二种类型在齿板中使用一个圆弧状的运动槽和一个限制轴来实现。运动槽的总长决定了，齿板的总行程。4运作机理当操作把手时，凸轮转动与棘爪退出配合。根据设计，棘爪可以如下退出啮合：利用重力使棘爪掉落退出与齿板的啮合。靠棘爪与齿板间的分离力使其退出啮合。当凸轮转动时，与棘爪另一个表面接触从而推动棘爪退出啮合。（这是推荐的设计）座在座椅上的乘客现在可以在行程范围内任意调节直到理想位置。当释放把手时，把手回复弹簧将把手推回休止位置，同时带动凸轮转动推动棘爪，这样就使棘爪与齿板啮合把整个机构锁死。消除间隙设计这些零件第二个要考虑的是如何减小，消除间隙。间隙会导致感觉机构松散乘客可以感觉到有时甚至可以听到。间隙是任何加工零件所固有的特性:偏差所导致的。就棘爪－齿板设计而言，有四个主要的区域，由于标准公差在这些区域存在间隙:齿板转轴，棘爪转轴，凸轮转轴，以及从一个更加次要的层面讲在齿板与棘爪轮齿啮合处。减小间隙的确切设计要素会在“重要功能设计中”详细讨论，但基本上可以如下...
