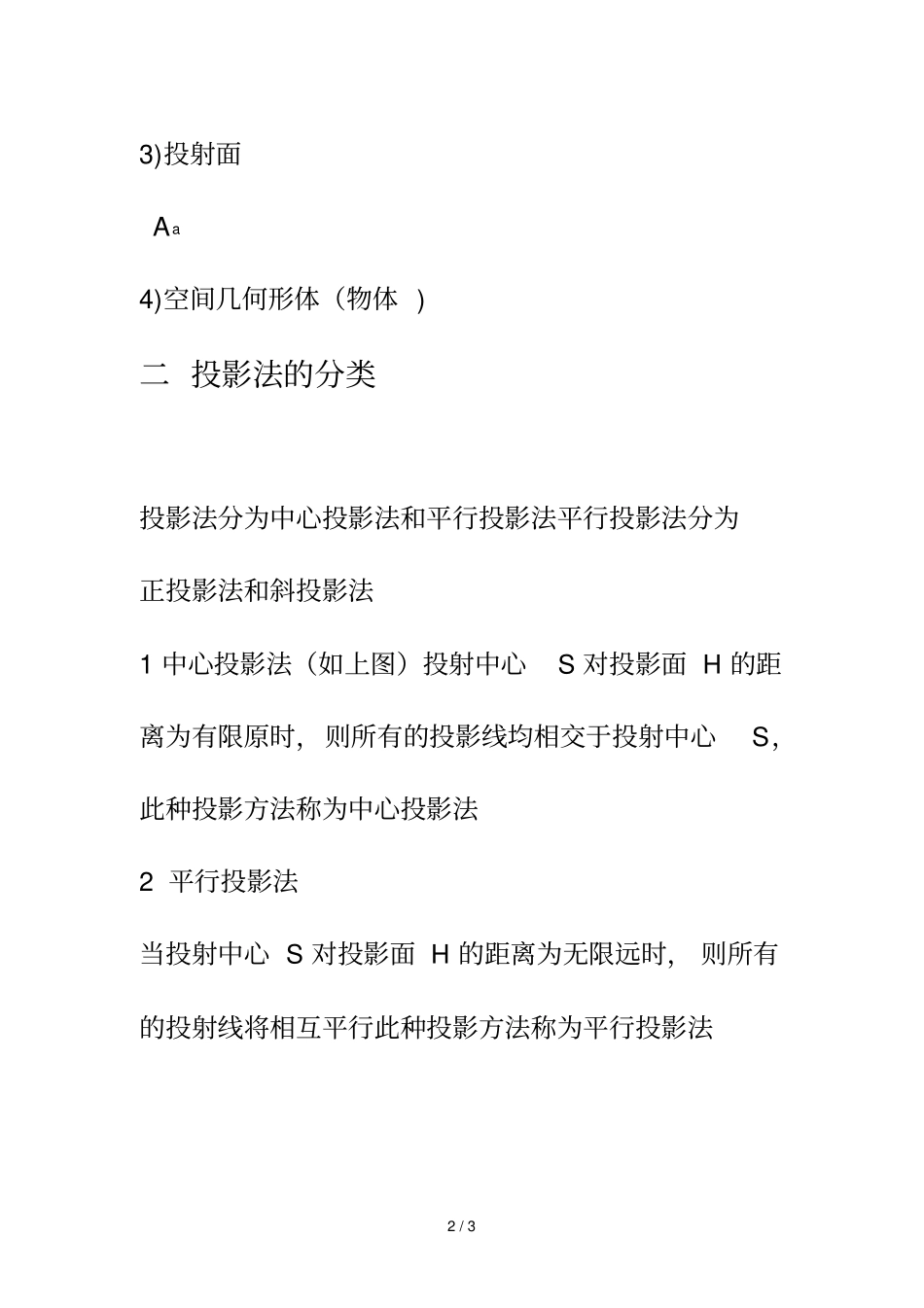

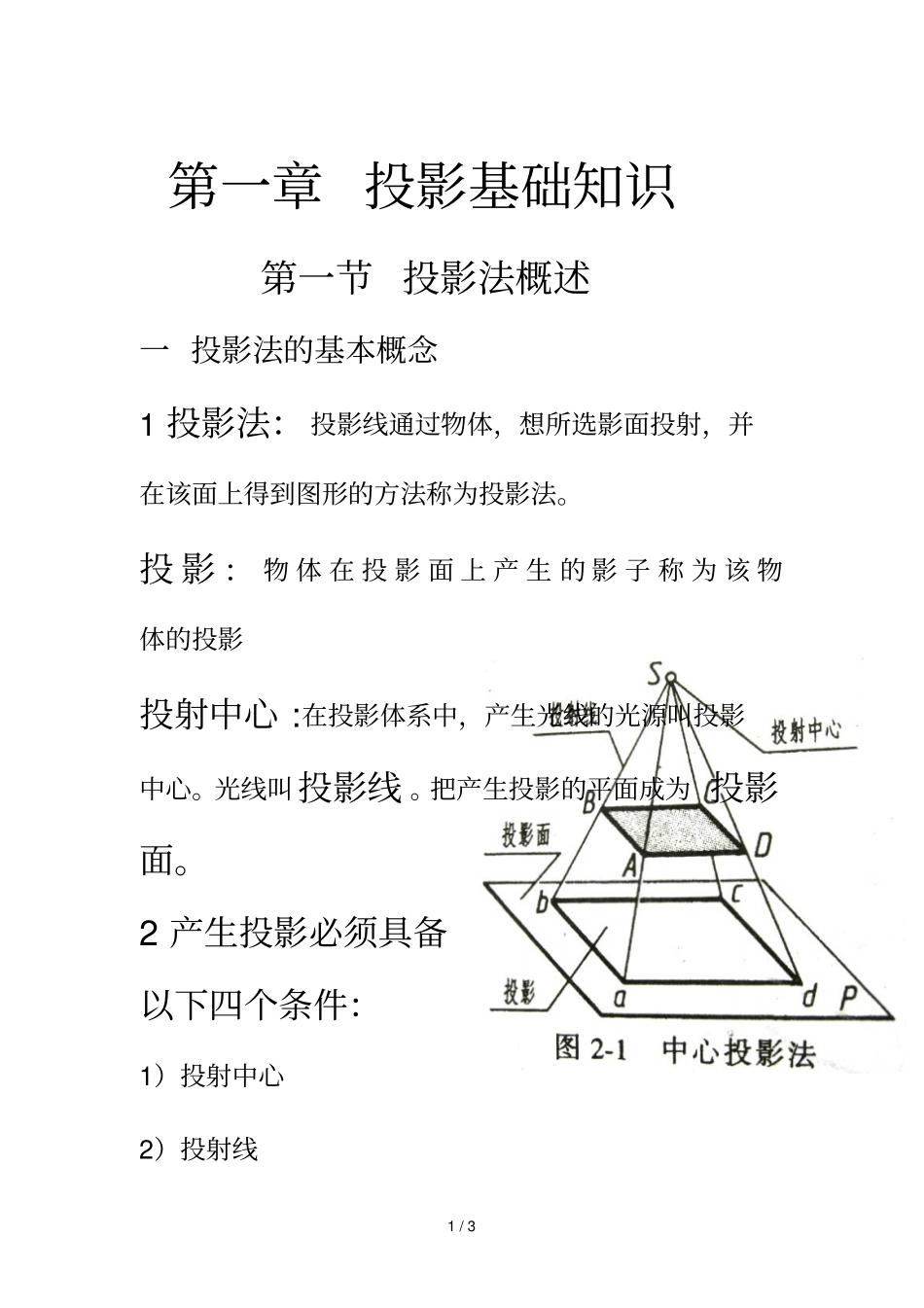

1/3第一章投影基础知识第一节投影法概述一投影法的基本概念1投影法：投影线通过物体，想所选影面投射，并在该面上得到图形的方法称为投影法。投影：物体在投影面上产生的影子称为该物体的投影投射中心:在投影体系中，产生光线的光源叫投影中心。光线叫投影线。把产生投影的平面成为投影面。2产生投影必须具备以下四个条件：1）投射中心2）投射线2/33)投射面Aa4)空间几何形体（物体)二投影法的分类投影法分为中心投影法和平行投影法平行投影法分为正投影法和斜投影法1中心投影法（如上图）投射中心S对投影面H的距离为有限原时，则所有的投影线均相交于投射中心S，此种投影方法称为中心投影法2平行投影法当投射中心S对投影面H的距离为无限远时，则所有的投射线将相互平行此种投影方法称为平行投影法3/3
