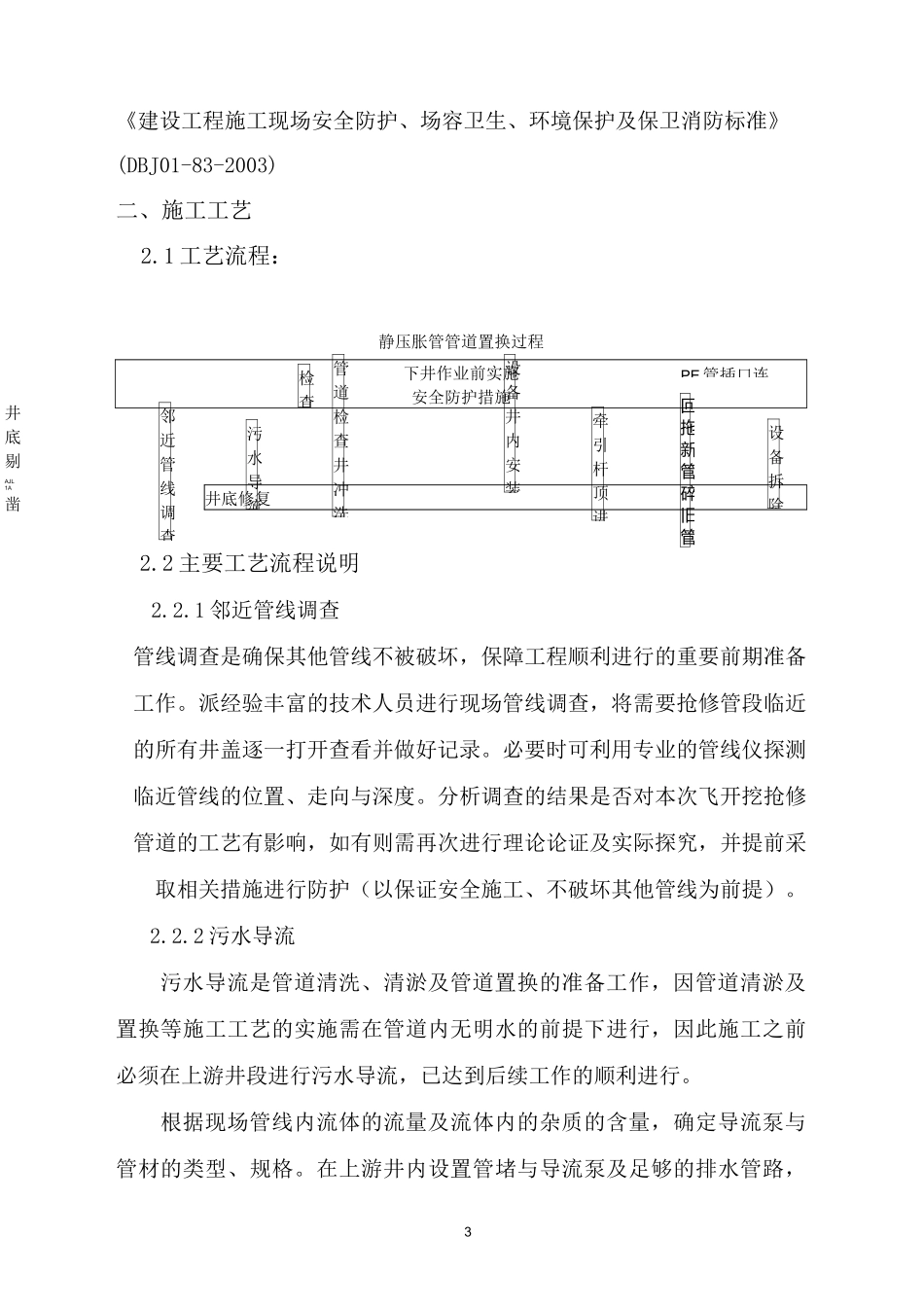

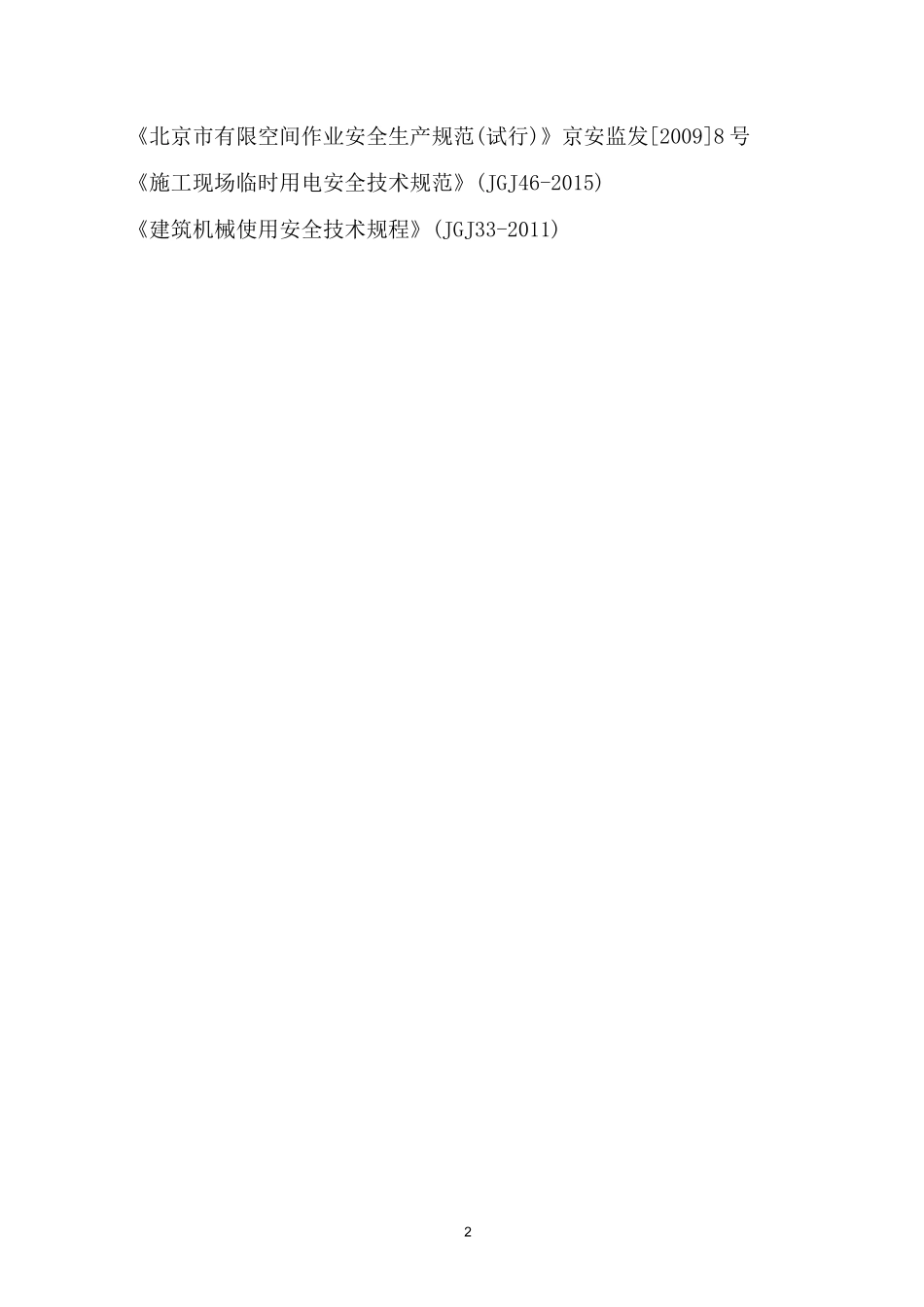

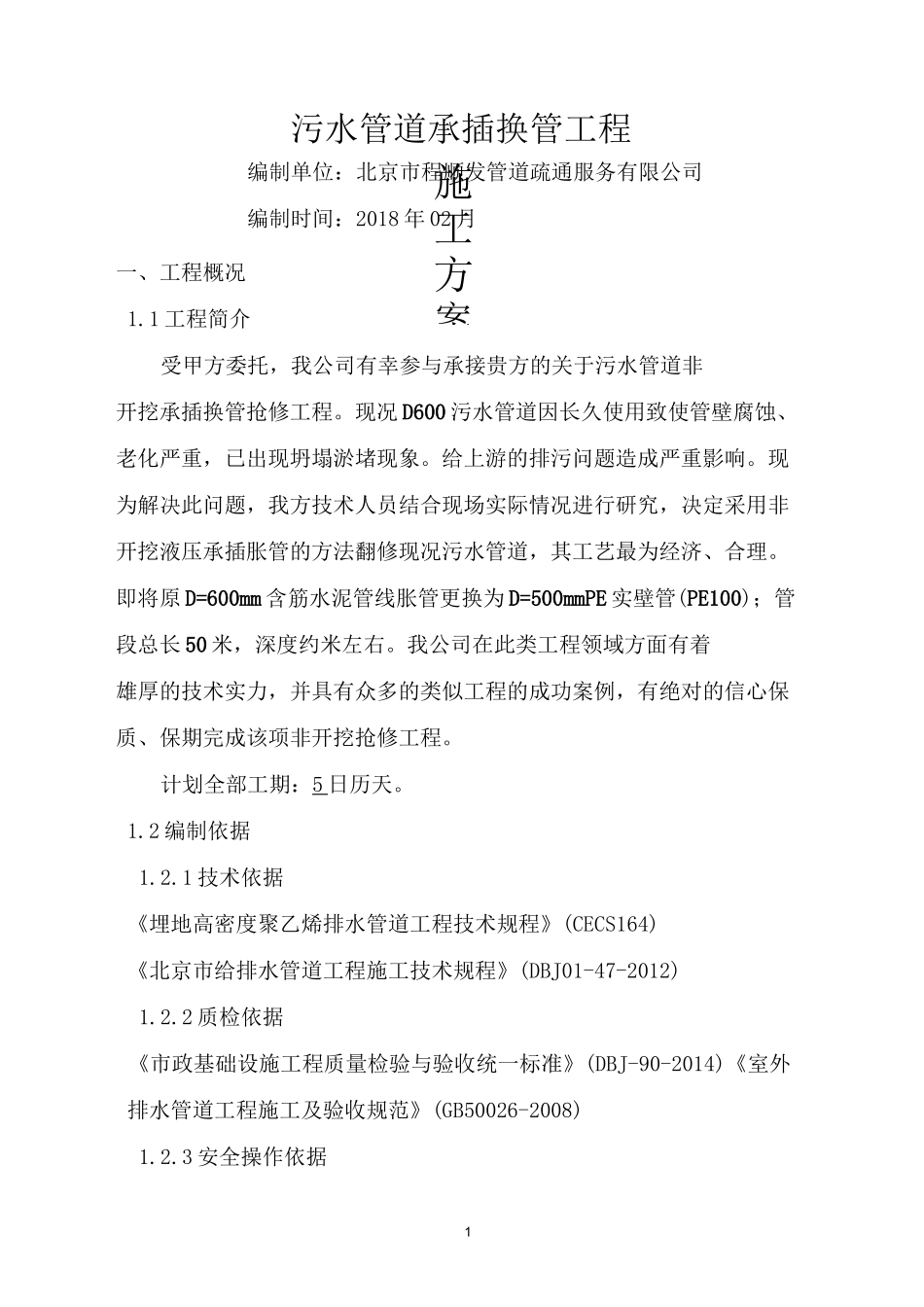

施工方案1污水管道承插换管工程编制单位:北京市程顺发管道疏通服务有限公司编制时间:2018年02月一、工程概况1.1工程简介受甲方委托,我公司有幸参与承接贵方的关于污水管道非开挖承插换管抢修工程。现况D600污水管道因长久使用致使管壁腐蚀、老化严重,已出现坍塌淤堵现象。给上游的排污问题造成严重影响。现为解决此问题,我方技术人员结合现场实际情况进行研究,决定采用非开挖液压承插胀管的方法翻修现况污水管道,其工艺最为经济、合理。即将原D=600mm含筋水泥管线胀管更换为D=500mmPE实壁管(PE100);管段总长50米,深度约米左右。我公司在此类工程领域方面有着雄厚的技术实力,并具有众多的类似工程的成功案例,有绝对的信心保质、保期完成该项非开挖抢修工程。计划全部工期:5日历天。1.2编制依据1.2.1技术依据《埋地高密度聚乙烯排水管道工程技术规程》(CECS164)《北京市给排水管道工程施工技术规程》(DBJ01-47-2012)1.2.2质检依据《市政基础设施工程质量检验与验收统一标准》(DBJ-90-2014)《室外排水管道工程施工及验收规范》(GB50026-2008)1.2.3安全操作依据2《北京市有限空间作业安全生产规范(试行)》京安监发[2009]8号《施工现场临时用电安全技术规范》(JGJ46-2015)《建筑机械使用安全技术规程》(JGJ33-2011)邻近管线调查3污水导流管道检查井冲洗井底剔AJL1A凿设备井内安装牵引杆顶进回拖新管碎旧管设备拆除PE管插口连检查《建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》(DBJ01-83-2003)二、施工工艺2.1工艺流程:静压胀管管道置换过程下井作业前实施安全防护措施井底修复2.2主要工艺流程说明2.2.1邻近管线调查管线调查是确保其他管线不被破坏,保障工程顺利进行的重要前期准备工作。派经验丰富的技术人员进行现场管线调查,将需要抢修管段临近的所有井盖逐一打开查看并做好记录。必要时可利用专业的管线仪探测临近管线的位置、走向与深度。分析调查的结果是否对本次飞开挖抢修管道的工艺有影响,如有则需再次进行理论论证及实际探究,并提前采取相关措施进行防护(以保证安全施工、不破坏其他管线为前提)。2.2.2污水导流污水导流是管道清洗、清淤及管道置换的准备工作,因管道清淤及置换等施工工艺的实施需在管道内无明水的前提下进行,因此施工之前必须在上游井段进行污水导流,已达到后续工作的顺利进行。根据现场管线内流体的流量及流体内的杂质的含量,确定导流泵与管材的类型、规格。在上游井内设置管堵与导流泵及足够的排水管路,4导流管长度为施工长度+20米后的2倍。接好电源,启动污水泵,观察抽水情况直至抽水稳定、正常。现场导流泵3台(暂定),导流用2台,备用泵1台。污水导流至下游管道或临近的其他独立排水系统管道内,导流作业每天三班制,派专人进行看管、维护。2.2.3管道、检查井清淤、冲洗由于现况污水管线使用时间较长,管道内淤积了大量的泥沙及杂物,随着置换管道的进行,大量的泥沙、杂物将严重阻碍回拖管道的进度及质量。因此为保证管道置换的顺利进行需要对管道内进行高压疏通冲洗,将管道内的淤泥杂质稀释后,顺高压水射流方向流向管道下游。淤积在检查井内的垃圾、泥沙等由施工人员下井(做好安全准备措施后进入)掏挖,将垃圾、泥沙掏挖运至垃圾运输车外运消纳。管道清洗、清淤的同时对检查井井壁高压冲洗,达到井壁清洁、除味的效果。管道疏通、清淤,井壁冲洗的辅助作用:①充分的搅动了管道的淤泥、垃圾,有害气体大量释放,是有害气体检测结果更加准确、可靠②井壁的冲洗,达到了除污、除味的效果,以方便的施工人员的下井。2.2.4静压碎管置换施工方法本次施工的静音液压碎管置换管道的施工方法,简单描述为利用静音液压机自一端检查井沿旧管道顶进牵引杆至另一端检查井,然后利用液压机的强大牵引力,回拉牵引杆及碎管头(胀帽)将原有旧管道胀碎挤并入管体周围的土层,同时将新管道(dn500PE管)逐节拉入并铺设在旧管道内,这样在既不改变原管道的管径又不提高管道的标高,同时又5完成了旧管道换新管道的目的。(1)井底剔凿、拆除非开挖液压管道置换是利用两端的检查井作为工作空间,因此为了满足液压置换管道...
