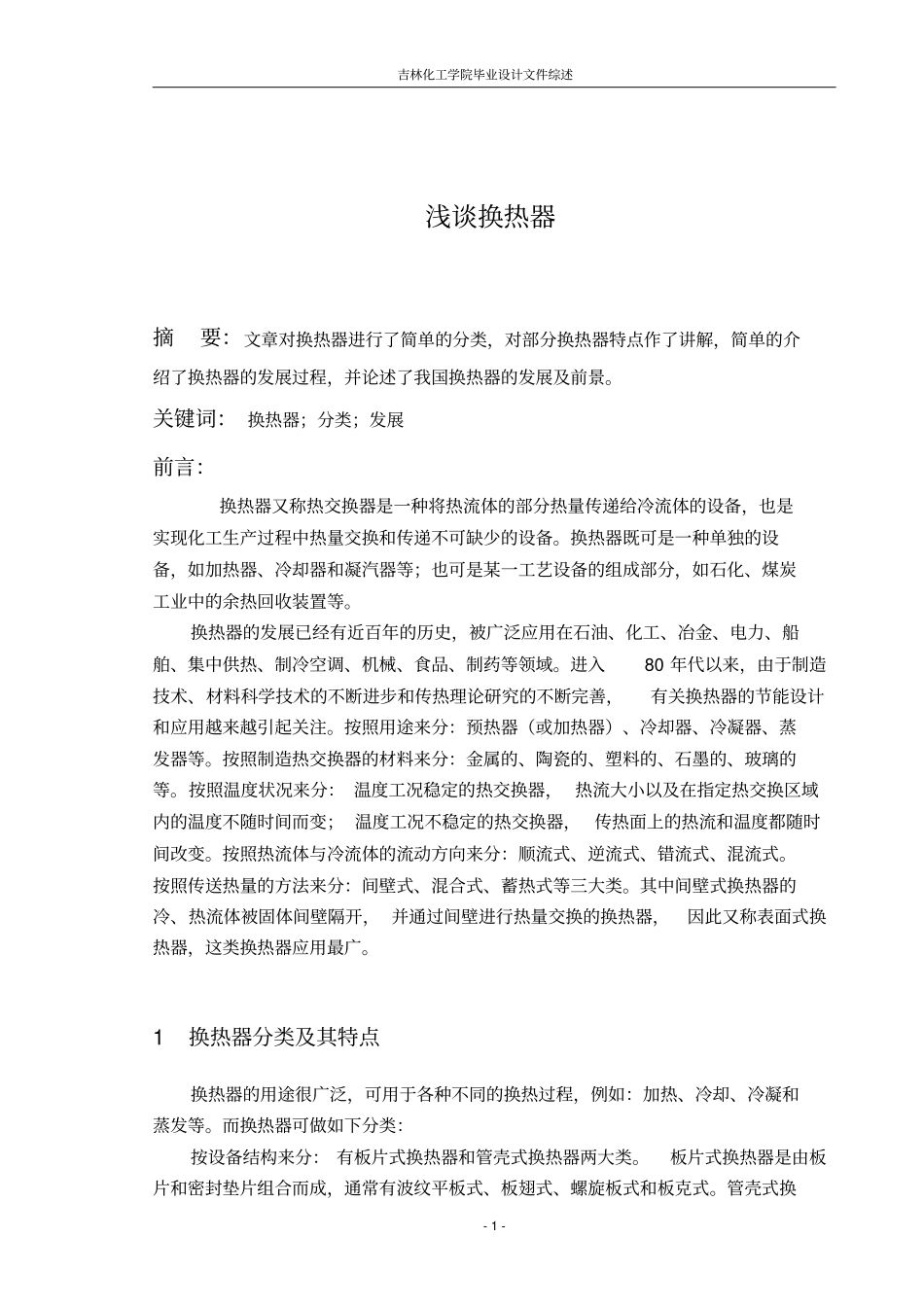

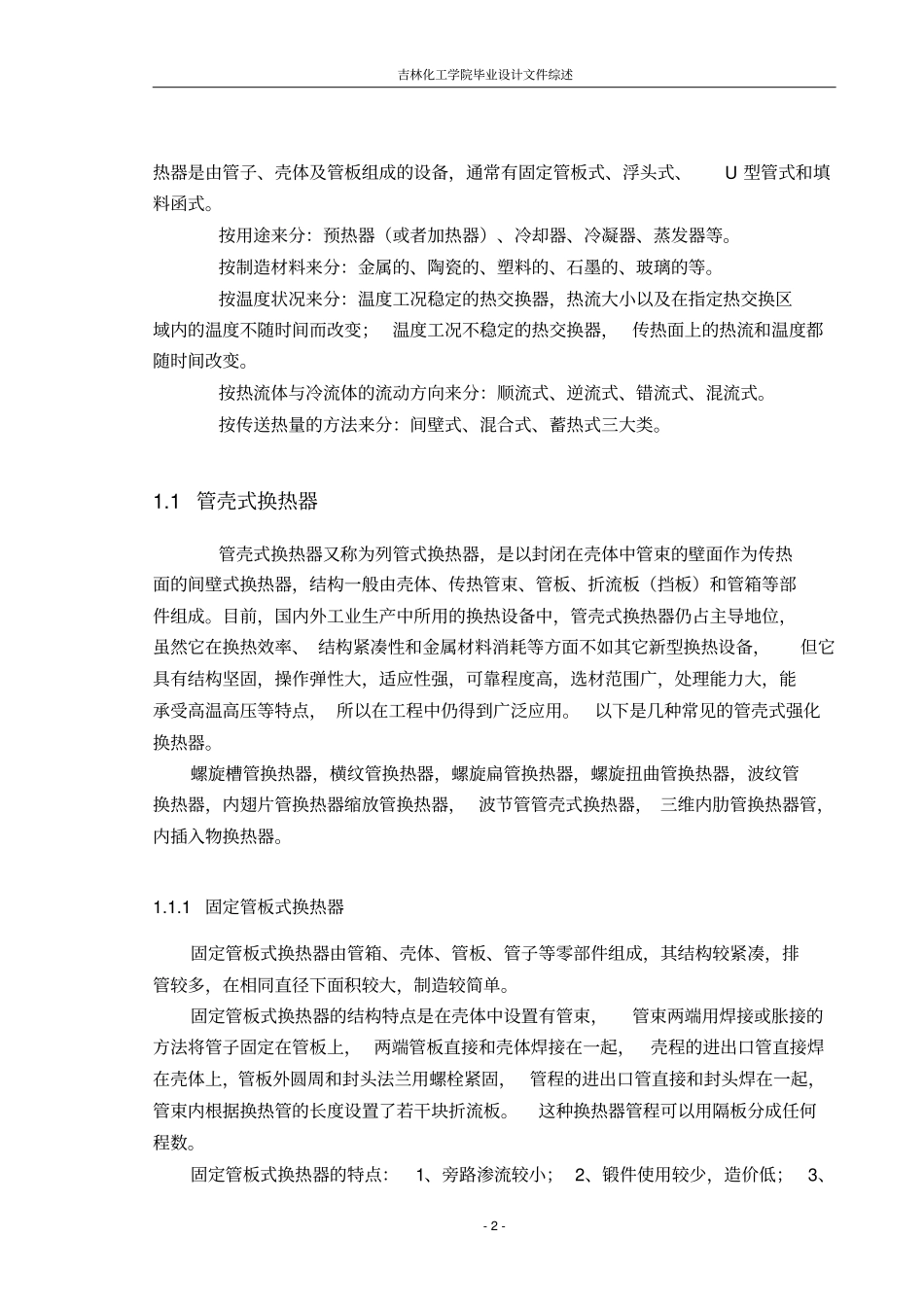

吉林化工学院毕业设计文件综述-1-浅谈换热器摘要：文章对换热器进行了简单的分类，对部分换热器特点作了讲解，简单的介绍了换热器的发展过程，并论述了我国换热器的发展及前景。关键词：换热器；分类；发展前言：换热器又称热交换器是一种将热流体的部分热量传递给冷流体的设备，也是实现化工生产过程中热量交换和传递不可缺少的设备。换热器既可是一种单独的设备，如加热器、冷却器和凝汽器等；也可是某一工艺设备的组成部分，如石化、煤炭工业中的余热回收装置等。换热器的发展已经有近百年的历史，被广泛应用在石油、化工、冶金、电力、船舶、集中供热、制冷空调、机械、食品、制药等领域。进入80年代以来，由于制造技术、材料科学技术的不断进步和传热理论研究的不断完善，有关换热器的节能设计和应用越来越引起关注。按照用途来分：预热器（或加热器）、冷却器、冷凝器、蒸发器等。按照制造热交换器的材料来分：金属的、陶瓷的、塑料的、石墨的、玻璃的等。按照温度状况来分：温度工况稳定的热交换器，热流大小以及在指定热交换区域内的温度不随时间而变；温度工况不稳定的热交换器，传热面上的热流和温度都随时间改变。按照热流体与冷流体的流动方向来分：顺流式、逆流式、错流式、混流式。按照传送热量的方法来分：间壁式、混合式、蓄热式等三大类。其中间壁式换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器，这类换热器应用最广。1换热器分类及其特点换热器的用途很广泛，可用于各种不同的换热过程，例如：加热、冷却、冷凝和蒸发等。而换热器可做如下分类：按设备结构来分：有板片式换热器和管壳式换热器两大类。板片式换热器是由板片和密封垫片组合而成，通常有波纹平板式、板翅式、螺旋板式和板克式。管壳式换吉林化工学院毕业设计文件综述-2-热器是由管子、壳体及管板组成的设备，通常有固定管板式、浮头式、U型管式和填料函式。按用途来分：预热器（或者加热器）、冷却器、冷凝器、蒸发器等。按制造材料来分：金属的、陶瓷的、塑料的、石墨的、玻璃的等。按温度状况来分：温度工况稳定的热交换器，热流大小以及在指定热交换区域内的温度不随时间而改变；温度工况不稳定的热交换器，传热面上的热流和温度都随时间改变。按热流体与冷流体的流动方向来分：顺流式、逆流式、错流式、混流式。按传送热量的方法来分：间壁式、混合式、蓄热式三大类。1.1管壳式换热器管壳式换热器又称为列管式换热器，是以封闭在壳体中管束的壁面作为传热面的间壁式换热器，结构一般由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。目前，国内外工业生产中所用的换热设备中，管壳式换热器仍占主导地位，虽然它在换热效率、结构紧凑性和金属材料消耗等方面不如其它新型换热设备，但它具有结构坚固，操作弹性大，适应性强，可靠程度高，选材范围广，处理能力大，能承受高温高压等特点，所以在工程中仍得到广泛应用。以下是几种常见的管壳式强化换热器。螺旋槽管换热器，横纹管换热器，螺旋扁管换热器，螺旋扭曲管换热器，波纹管换热器，内翅片管换热器缩放管换热器，波节管管壳式换热器，三维内肋管换热器管，内插入物换热器。1.1.1固定管板式换热器固定管板式换热器由管箱、壳体、管板、管子等零部件组成，其结构较紧凑，排管较多，在相同直径下面积较大，制造较简单。固定管板式换热器的结构特点是在壳体中设置有管束，管束两端用焊接或胀接的方法将管子固定在管板上，两端管板直接和壳体焊接在一起，壳程的进出口管直接焊在壳体上，管板外圆周和封头法兰用螺栓紧固，管程的进出口管直接和封头焊在一起，管束内根据换热管的长度设置了若干块折流板。这种换热器管程可以用隔板分成任何程数。固定管板式换热器的特点：1、旁路渗流较小；2、锻件使用较少，造价低；3、吉林化工学院毕业设计文件综述-3-无内漏；4、传热面积比浮头式换热器大20%～30%；固定管板式换热器的缺点是，1、壳体和管壁的温差较大，壳体和管子壁温差t<50℃,当t>50℃时必须在壳体上设置膨胀节；2、易产生温差力，管板与管头之间易产生温差应力而损坏；3、壳程无法机械...
