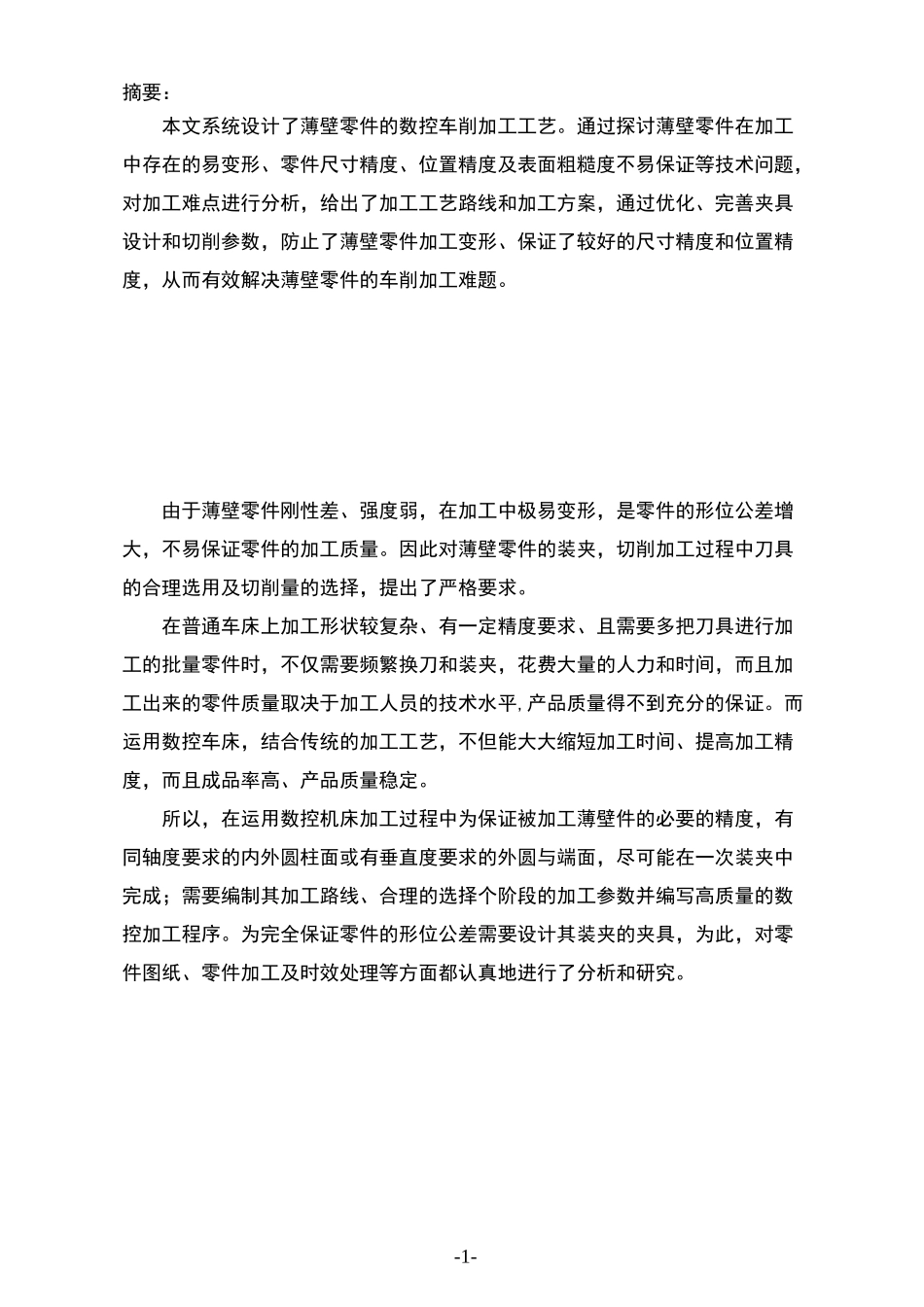

薄壁零件的加工工艺和夹具设计（共16页）-本页仅作为预览文档封面，使用时请删除本页--1-摘要：本文系统设计了薄壁零件的数控车削加工工艺。通过探讨薄壁零件在加工中存在的易变形、零件尺寸精度、位置精度及表面粗糙度不易保证等技术问题，对加工难点进行分析，给出了加工工艺路线和加工方案，通过优化、完善夹具设计和切削参数，防止了薄壁零件加工变形、保证了较好的尺寸精度和位置精度，从而有效解决薄壁零件的车削加工难题。由于薄壁零件刚性差、强度弱，在加工中极易变形，是零件的形位公差增大，不易保证零件的加工质量。因此对薄壁零件的装夹，切削加工过程中刀具的合理选用及切削量的选择，提出了严格要求。在普通车床上加工形状较复杂、有一定精度要求、且需要多把刀具进行加工的批量零件时，不仅需要频繁换刀和装夹，花费大量的人力和时间，而且加工出来的零件质量取决于加工人员的技术水平,产品质量得不到充分的保证。而运用数控车床，结合传统的加工工艺，不但能大大缩短加工时间、提高加工精度，而且成品率高、产品质量稳定。所以，在运用数控机床加工过程中为保证被加工薄壁件的必要的精度，有同轴度要求的内外圆柱面或有垂直度要求的外圆与端面，尽可能在一次装夹中完成；需要编制其加工路线、合理的选择个阶段的加工参数并编写高质量的数控加工程序。为完全保证零件的形位公差需要设计其装夹的夹具，为此，对零件图纸、零件加工及时效处理等方面都认真地进行了分析和研究。-2-图1-1如图1所示薄壁套零件•材料为們号无缝钢管^0x7),零件外圆直径尺寸分别妁dfA，幕mtn,内孔直径尺寸为旳+；；JDmm,壁厚为2nun.长度尺寸为笛rmn,的_；血讪a夕卜圆的HI度误差小于(102tntn,df4rnn外圆对于D60甞气哪内孔的同轴度误差小于0.02rnnr整金零件直径尺寸精度和形位精度及表面粗糙度都要求很高，由图1-1可看出，064mm的外圆对060mm的内孔的同轴度，064的外圆的圆度和表面质量以及内孔尺寸精度的加工是该薄壁零件最主要的加工难点。因为该零件刚性差、强度弱，在加工中极易变形，表面质量、垂直度及同轴度难以保证。镗削内孔时应一次装夹中加工出来，以保证该零件的尺寸精度。针对薄壁零件壁薄、刚性差、易变形的特点，可设计该薄壁零件专用夹具装夹，以保证零件的尺寸精度和形位公差达到图纸技术要求。这些加工难点的存在，使得加工过程中刀具选择、加工工艺路线安排、工艺装夹方式确定等对于该零件是否合格非常关键。-3-加工工艺分析与设计套类零件是用来支承旋转轴及轴上零件或用来导向的该类零件的主要表面是内孔和外圆，其主要技术要求是内孔及外圆的尺寸以及圆度要求;内外圆之间的同轴度要求;孔轴线与端面的垂直度要求。薄壁套类零件壁厚很薄径向刚度很弱,在加工过程中受切削力、切削热及夹紧力等因素的影响极易变形，导致以上各项技术要求难以保证。针对这些问题本文对薄壁套类零件加工过程中装夹方法、切削用量、刀具几何角度等做了初步的探讨。1薄壁套类零件的加工分析(1)工件装夹方法薄壁类零件在加工过程中如果采用普通装夹方法,会因为产生很大的变形而无法保证加工精度。如图1所示。图1套筒夹紧变形误差(a)三爪自定心卡盘装⑹證孔-4-故薄壁类零件的装夹，一般应增大工件的支承面和夹压面积,或增加夹压点使之受力均匀，并减小夹压应力和接触应力，必要时可增设辅助支承，以增强工件的刚性。具体措施如下：①采用工艺夹头装夹车削时在坯料上预留一定的夹持长度,在工件完成内孔、外圆及端面的加工后切掉。这样不但防止了工件产生太大变形，而且保证了内孔、外圆及端面间的位置精度。但这种方法在应用中有局限性而且会造成材料的浪费。②增加夹压点或夹压面积通过增加夹压点或夹压面积减小零件的变形或使变形均匀化。如:采用专用卡爪或开口过渡环装夹;采用液性塑料自定心夹头或弹簧夹头装夹;采用传力衬垫装夹等。③变径向夹紧为轴向夹紧使夹紧力作用在刚度较大的轴向,避免了径向发生大的变形。(2)切削用量的选择为减少工件振动和变形，应使工件所受切削力和切削热较小。在切削过程中产生的切削力可以分解为三个分力:主切削力Fz、进给抗力Fx、吃刀抗力Fy。切削力的经验公式为...
