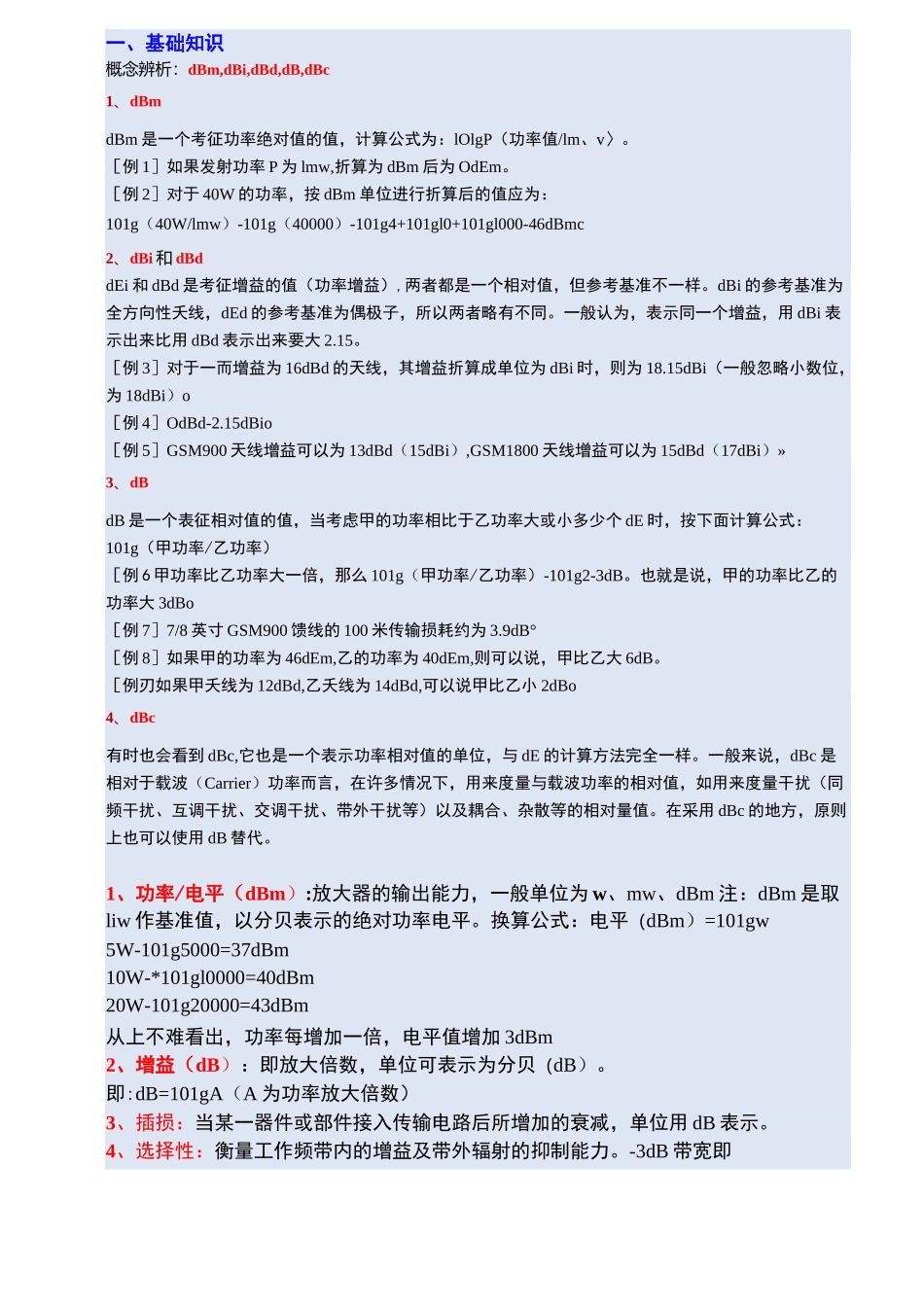

射频知识基本概念和术语一、基础知识概念辨析：dBm,dBi,dBd,dB,dBc1、dBmdBm是一个考征功率绝对值的值，计算公式为：lOlgP（功率值/lm、v〉。［例1］如果发射功率P为lmw,折算为dBm后为OdEm。［例2］对于40W的功率，按dBm单位进行折算后的值应为：101g（40W/lmw）-101g（40000）-101g4+101gl0+101gl000-46dBmc2、dBi和dBddEi和dBd是考征增益的值（功率增益）,两者都是一个相对值，但参考基准不一样。dBi的参考基准为全方向性夭线，dEd的参考基准为偶极子，所以两者略有不同。一般认为，表示同一个增益，用dBi表示出来比用dBd表示出来要大2.15。［例3］对于一而增益为16dBd的天线，其增益折算成单位为dBi时，则为18.15dBi（一般忽略小数位，为18dBi）o［例4］OdBd-2.15dBio［例5］GSM900天线增益可以为13dBd（15dBi）,GSM1800天线增益可以为15dBd（17dBi）»3、dBdB是一个表征相对值的值，当考虑甲的功率相比于乙功率大或小多少个dE时，按下面计算公式：101g（甲功率/乙功率）［例6甲功率比乙功率大一倍，那么101g（甲功率/乙功率）-101g2-3dB。也就是说，甲的功率比乙的功率大3dBo［例7］7/8英寸GSM900馈线的100米传输损耗约为3.9dB°［例8］如果甲的功率为46dEm,乙的功率为40dEm,则可以说，甲比乙大6dB。［例刃如果甲夭线为12dBd,乙夭线为14dBd,可以说甲比乙小2dBo4、dBc有时也会看到dBc,它也是一个表示功率相对值的单位，与dE的计算方法完全一样。一般来说，dBc是相对于载波（Carrier）功率而言，在许多情况下，用来度量与载波功率的相对值，如用来度量干扰（同频干扰、互调干扰、交调干扰、带外干扰等）以及耦合、杂散等的相对量值。在采用dBc的地方，原则上也可以使用dB替代。1、功率/电平（dBm）:放大器的输出能力，一般单位为w、mw、dBm注：dBm是取liw作基准值，以分贝表示的绝对功率电平。换算公式：电平（dBm）=101gw5W-101g5000=37dBm10W-*101gl0000=40dBm20W-101g20000=43dBm从上不难看出，功率每增加一倍，电平值增加3dBm2、增益（dB）：即放大倍数，单位可表示为分贝（dB）。即:dB=101gA（A为功率放大倍数）3、插损：当某一器件或部件接入传输电路后所增加的衰减，单位用dB表示。4、选择性：衡量工作频带内的增益及带外辐射的抑制能力。-3dB带宽即9、离度：本振或信号泄露到其他端口的功率与原有功率之比，单位dB。增益下降3dB时的带宽，-40dB、-60dB同理。5、驻波比（回波损耗）:行驻波状态时，波腹电压与波节电压之比（VSWR）附：驻波比一一回波损耗对照表：SWR1.21.251.301.351.401.50回波损耗（dB）211917.616.615.614.06、三阶交调：若存在两个正弦信号31和32由于非线性作用将产生许多互调分量，其中的231-32和232-31两个频率分量称为三阶交调分量，其功率P3和信号31或32的功率之比称三阶交调系数M3。即M3=101gP3/P1（dBc）7、噪声系数：一般定义为输出信噪比与输入信噪比的比值，实际使用中化为分贝來计算。单位用dBo8、耦合度：耦合端口与输入端口的功率比，单位用dB。10、天线增益（dB）:指天线将发射功率往某一指定方向集中辐射的能力。一般把天线的最大辐射方向上的场强E与理想各向同性天线均匀辐射场场强E0相比，以功率密度增加的倍数定义为增益。Ga=E2/E0211、天线方向图：是天线辐射出的电磁波在自由空间存在的范围。方向图宽度一般是指主瓣宽度即从最大值下降一半时两点所张的夹角。E面方向图指与电场平行的平面内辐射方向图；H面方向图指与磁场平行的平面内辐射方向图。一般是方向图越宽，增益越低；方向图越窄，增益越高。12、天线前后比：指最大正向增益与最大反向增益之比，用分贝表示。13、单工：亦称单频单工制，即收发使用同一频率，由于接收和发送使用同一个频率，所以收发不能同时进行，称为单工。14、双工：亦称异频双工制，即收发使用两个不同频率，任何一方在发话的同时都能收到对方的讲话。单工、双工都属于移动通信的工作方式。15、放大器：（amplifier）用以实现信号放大的电路。16、滤波器：（filter）通过有用频率信号抑制无用频率信号的部件或设备17、衰减器：（attenuator）在相当宽的频段范围内一种相移为零、其衰减和特性阻抗均为与...
