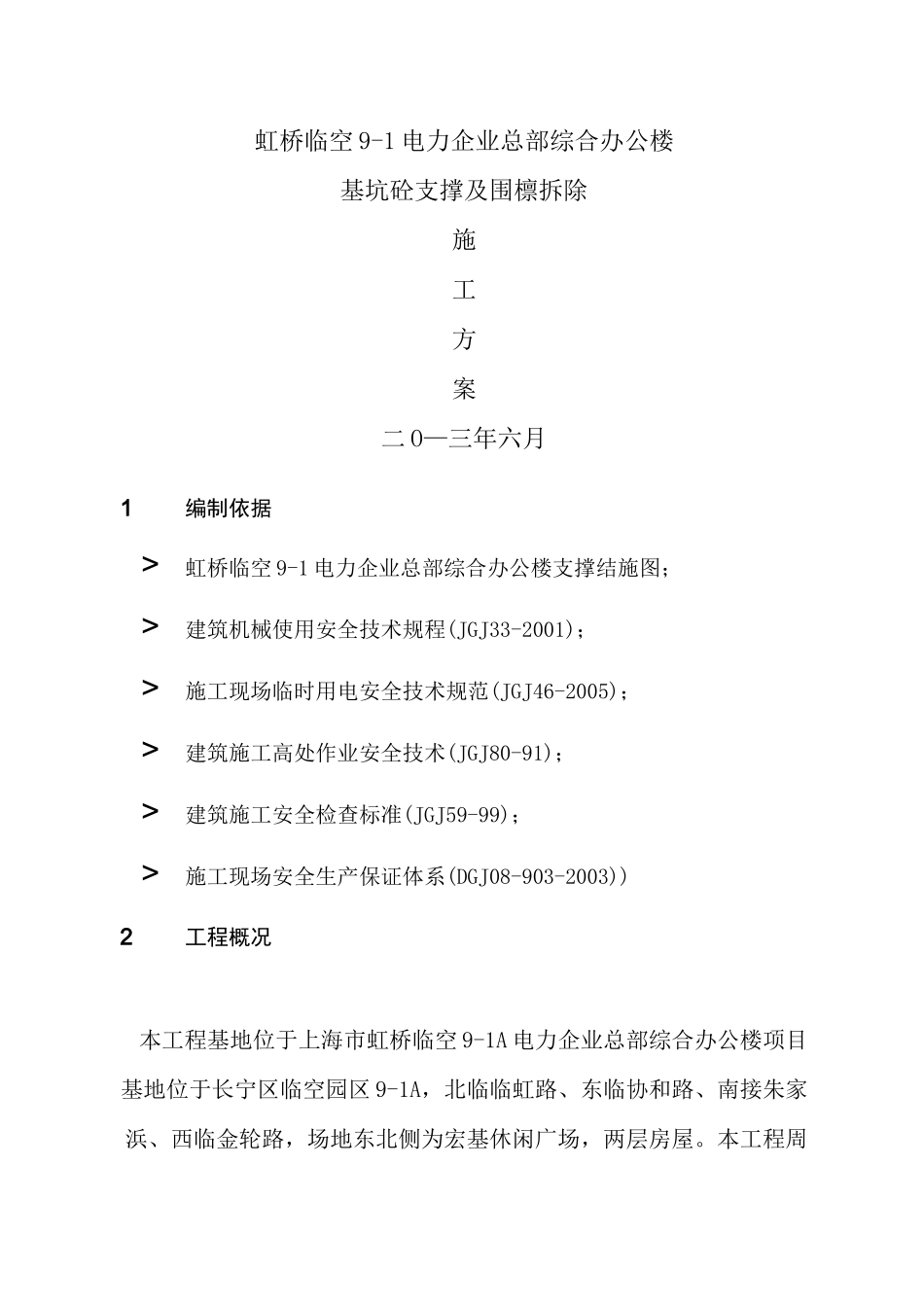

虹桥临空9-1电力企业总部综合办公楼基坑砼支撑及围檩拆除施工方案二O—三年六月1编制依据>虹桥临空9-1电力企业总部综合办公楼支撑结施图;>建筑机械使用安全技术规程(JGJ33-2001);>施工现场临时用电安全技术规范(JGJ46-2005);>建筑施工高处作业安全技术(JGJ80-91);>建筑施工安全检查标准(JGJ59-99);>施工现场安全生产保证体系(DGJ08-903-2003))2工程概况本工程基地位于上海市虹桥临空9-1A电力企业总部综合办公楼项目基地位于长宁区临空园区9-1A,北临临虹路、东临协和路、南接朱家浜、西临金轮路,场地东北侧为宏基休闲广场,两层房屋。本工程周边环境情况比较复杂,基坑施工应注意保护周围环境,±0.000相当于绝对标高4.600,自然地面相对标高为-0.40(绝对标高4.20),主楼区域开挖深度10.30〜11.00米,纯地下室区域开挖深度10.10〜11.00米,基坑内周长约558米,面积约13904m2,基坑工程采用钻孔灌注桩结合三轴水泥土搅拌桩止水帷幕围护形式,采用®900@1100〜®1000@1200钻孔灌注桩排桩作为护壁,®850@600水泥搅拌桩作为止水帷幕,局部坑内e700@1000双轴水泥搅拌桩加固,基础底板采用桩基筏板基础,基础底板厚800,垫层200,为大型地下结构及深基坑工程。基坑支撑形式采用二道钢筋砼水平内支撑的围护体系,围檩、支撑、栈桥设计强度等级为C30,各道支撑系统支撑梁支撑在相应水平围檩或圈梁上,顶圈梁和地下连续墙浇为一整体。各水平支撑梁主要交点处设有型钢格构柱,使多道支撑形成一个立体稳定的支撑系统,第一道水平支撑中间部分兼作施工栈桥,支撑中心标高为-2.00,第二道水平支撑中心标高为-7.10,具体规格见下图。支撑系统表如下:支撑规格(mmXmm)支撑名基坑第一道第二道备注围檩1200X8001300X800ZC1-A900X8001000X800ZC1-B700X700800X7003第二道支撑拆除3.1破除范围及方案选择本工程基坑支撑拟采用镐头机和空压机人工风镐配合破碎。3.2施工条件及部署凿除第二道支撑及围檩需等基坑基础底板浇好3~5天后底板及换撑带强度达到70%以上,先将2台镐头机用45吨汽车吊,吊到中间第一块大底板上,每台镐头机下面铺放旧轮胎或走道板,保护好大底板不受损坏,待第一块支撑围檩拆除完成后再分别施工拆除第二、三、四、五块(详见第二道支撑拆除分块示意图),也可按实际底板施工进度作相应调整。五个操作区根据砼浇筑时间破除施工顺序为:根据大底板砼养护情况可先拆除中间一个操作区,再拆除其他几个操作区。每个操作区施工顺序原则为:先在主梁上开释放口,由中间向四周,先大面后局部,先支撑后围檩。支撑大梁的破除施工顺序原则为:先中间向两端,先机械后人工。靠近格构柱及塔吊格构基础500mm范围内宜用人工破除。每个操作区施工顺序:镐头机就位——破碎支撑梁——破碎主支撑——支撑节点——割断主钢筋——围檩——碎渣清理短驳——装网斗起吊——碎渣外运——废钢筋堆码吊运。3.3风镐破碎施工工艺流程搭设脚手架——凿支撑保护层——剥出主钢筋——割断主钢筋——破碎ZC支撑梁一一凿掉主支撑保护层一一剥出主钢筋——割断主钢筋——破碎主支撑——支撑节点——围檩——碎渣清理装网斗起吊外运。3.4脚手架施工底板浇捣完成及换撑带强度达到要求后,将支撑部位按照规范搭设好双排脚手架,铺好脚手跳板,下面或旁边有插筋或积水坑等不易清理处的梁下和护栏另外满铺竹笆,同时起到保护插筋的作用。两边上部搭三根栏杆,防护栏杆高应1.2M以上,脚手架横档间距1M,双排立杆间距梁两边各1M宽,四根立杆的横档离开梁底部5公分,梁底部另外增加一根立杆顶住梁,间距1M同横档连接,防止破碎时支撑梁下沉。脚手架只供施工人员使用,用镐头机拆除部位不搭脚手架。3.5吊装镐头机3.7碎渣运输清理4第一道支撑拆除4.1、第一道支撑采用镐头机和空压机人工风镐配合破碎,五个操作区分为五个阶段根据破除施工顺序为:可先拆除中间第一个区域,然后再拆除其他区域,由于镐头机不能在地下二层顶板上行走,故镐头机够不到地方及栈桥周边支撑采用人工切断履带式吊车配合装车至空场地上进行破碎,四周区域用镐头机在岸上进行破碎,由于四个角的范围较大,采用在支撑上铺钢板进行镐头机破碎(详见第...
