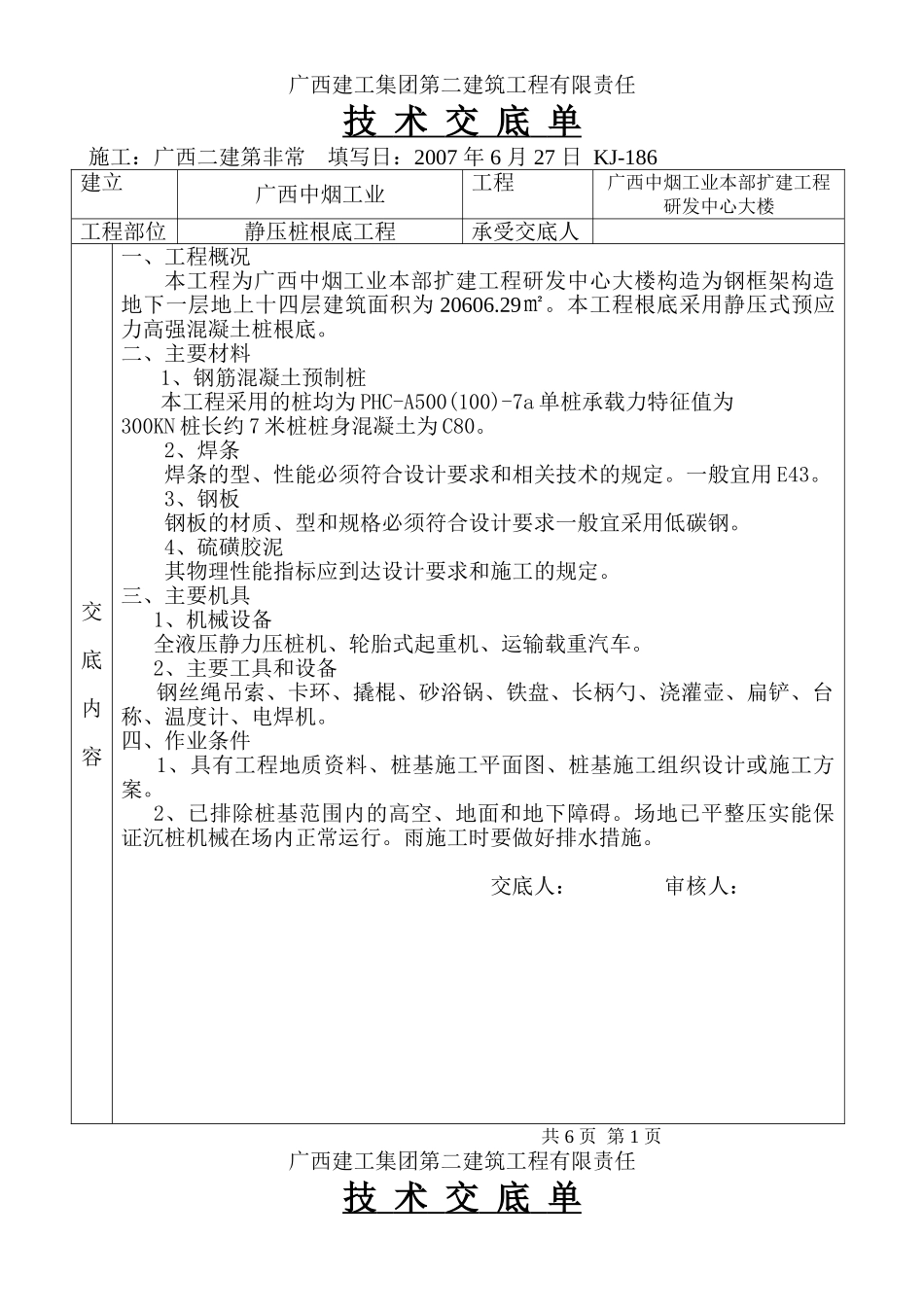

广西建工集团第二建筑工程有限责任技术交底单施工：广西二建第非常填写日：2007年6月27日KJ-186建立广西中烟工业工程广西中烟工业本部扩建工程研发中心大楼工程部位静压桩根底工程承受交底人交底内容一、工程概况本工程为广西中烟工业本部扩建工程研发中心大楼构造为钢框架构造地下一层地上十四层建筑面积为20606.29㎡。本工程根底采用静压式预应力高强混凝土桩根底。二、主要材料1、钢筋混凝土预制桩本工程采用的桩均为PHC-A500(100)-7a单桩承载力特征值为300KN桩长约7米桩桩身混凝土为C80。2、焊条焊条的型、性能必须符合设计要求和相关技术的规定。一般宜用E43。3、钢板钢板的材质、型和规格必须符合设计要求一般宜采用低碳钢。4、硫磺胶泥其物理性能指标应到达设计要求和施工的规定。三、主要机具1、机械设备全液压静力压桩机、轮胎式起重机、运输载重汽车。2、主要工具和设备钢丝绳吊索、卡环、撬棍、砂浴锅、铁盘、长柄勺、浇灌壶、扁铲、台称、温度计、电焊机。四、作业条件1、具有工程地质资料、桩基施工平面图、桩基施工组织设计或施工方案。2、已排除桩基范围内的高空、地面和地下障碍。场地已平整压实能保证沉桩机械在场内正常运行。雨施工时要做好排水措施。交底人：审核人：共6页第1页广西建工集团第二建筑工程有限责任技术交底单施工：广西二建第非常填写日：2007年6月27日KJ-186建立广西中烟工业工程广西中烟工业本部扩建工程研发中心大楼工程部位静压桩根底工程承受交底人交底内容3、桩基的轴线桩和水准基点桩已设置完毕并经过复查了签证手续。每根桩的桩位已经测定用小木桩或短钢筋打好定位桩并用白灰做出标志。4、已选择和确定压桩设备进出道路和压桩顺序。5、检查桩的质量外观及强度经过检验到达合格要求。将需用的桩按平面布置图堆放在压桩机附近。6、检查桩机械设备及起重工具各种压力表经过检定符合要求。7、施工前应先试桩数量不少于2根以确定贯入度及桩长并校验压桩设备和施工工艺及技术措施是否符合要求。8、已准备好桩基工程沉桩记录和隐蔽工程验收记录表格并安排好记录和监理人员。四、施工操作工艺1、机械静力压桩的施工程序为：测量桩位→桩机就位→吊桩插桩→桩身对中调直→静压沉桩→接桩→再静沉→终止压接→切割桩头。2、压桩机的安装必须按有关程序或说明书进展。压桩机的配重应平衡配置于平台上。压桩机就位时要对准桩位启动平台支腿油缸校正平台处于程度状态。3、起吊预制桩时先先拴好吊装用的钢丝绳及索具然后应用索具捆绑桩上部约50cm处起吊预制桩使桩尖垂直对准桩位中心启动夹桩油缸夹紧桩身缓缓插入土中。4、当桩尖插入桩位后微微启动压桩油缸等桩入至50cm时再次校正桩的垂直度和平台的程度度使桩的纵横双向垂直偏向不超过0.5。然后再启动压桩油缸把桩徐徐压入控制施压速度不超过2m/min。交底人：审核人：共6页第2页广西建工集团第二建筑工程有限责任技术交底单施工：广西二建第非常填写日：2007年6月27日KJ-186建立广西中烟工业工程广西中烟工业本部扩建工程研发中心大楼工程部位静压桩根底工程承受交底人交底内容5、压桩的顺序：当建筑面积较大桩数较多时可将基桩分为数段压桩在各段范围分别进展。对多桩台应由向两边或从中心向外施压。在粉质粘土及粘土地基施工应防止沿单一方向进展以免向一边挤压造成压入深度不一地基挤程度不均。6、桩长度不够时可采用焊接、法兰接及硫磺胶泥锚接三种接桩。焊接和法兰接适用于各类土层桩的连接。硫磺胶泥锚接的桩体适用软土层且对一级建筑桩基或承受拔力的桩宜慎重选用。1〕采用焊接接桩时应先将四角点焊固定然后对称焊接并确保焊缝质量和设计尺寸。其预埋件外表应清洁上下节点之间的间隙应用铁片垫实焊牢。焊接件应做防腐处理。2〕法兰接桩上下节桩之间宜用棉基纸作衬垫拧紧螺帽并焊。3〕浆锚法接桩的是：超吊上节桩矫直外露锚固钢筋对准下节桩放下使上节桩的处露锚全部插入下节桩的预留孔中目测上下肉节桩确保其垂直和接触面吻合然后略微提升上节桩使上下节桩保持20/30cm的间隙在下节桩四侧箍上特制的夹箍及时将熔融的硫磺胶泥注入预留孔内直到溢出孔外至桩顶整个平面送下上节桩使两端面贴合等硫...
