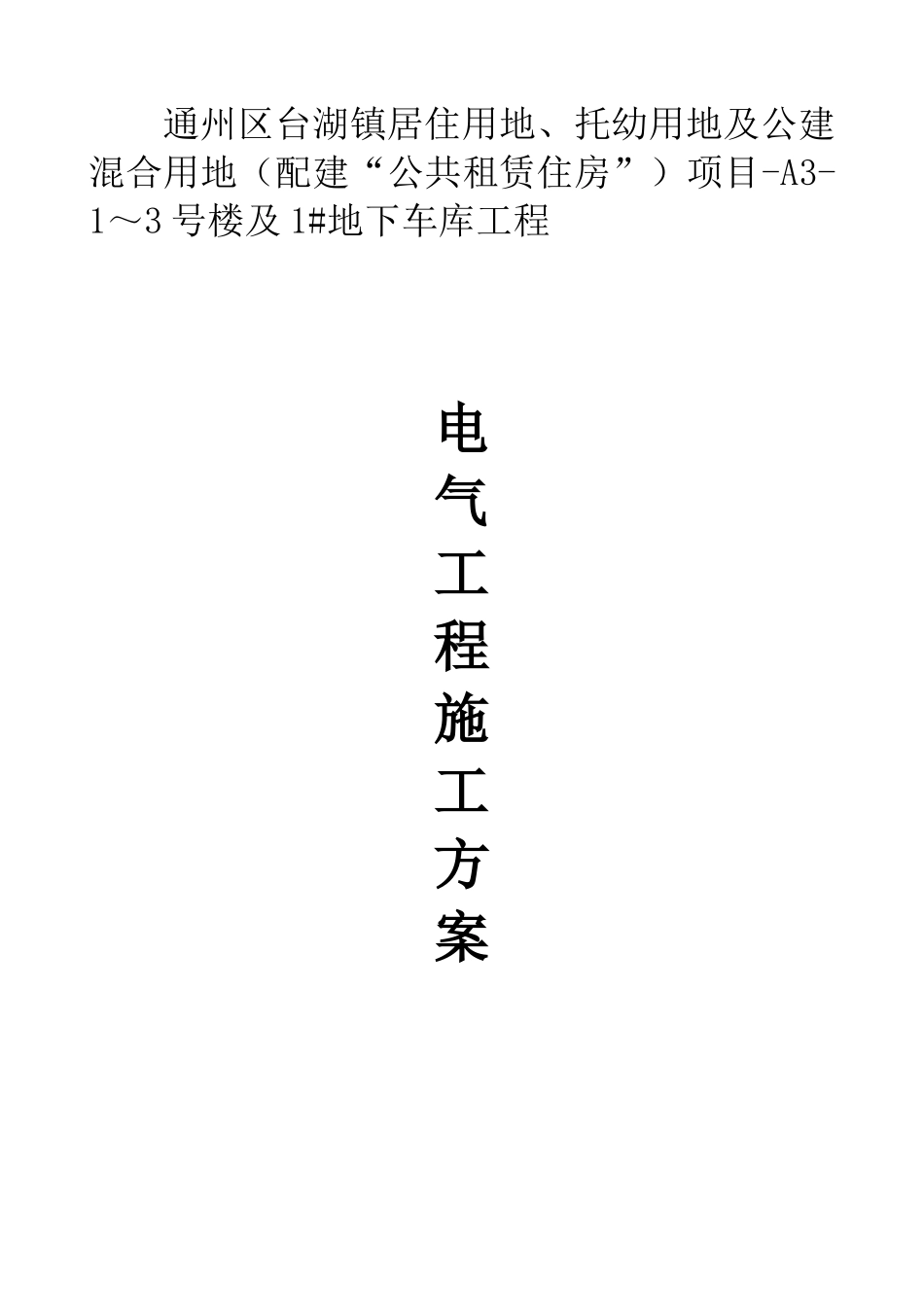

电气工程施工方案(DOC40页)VIP免费

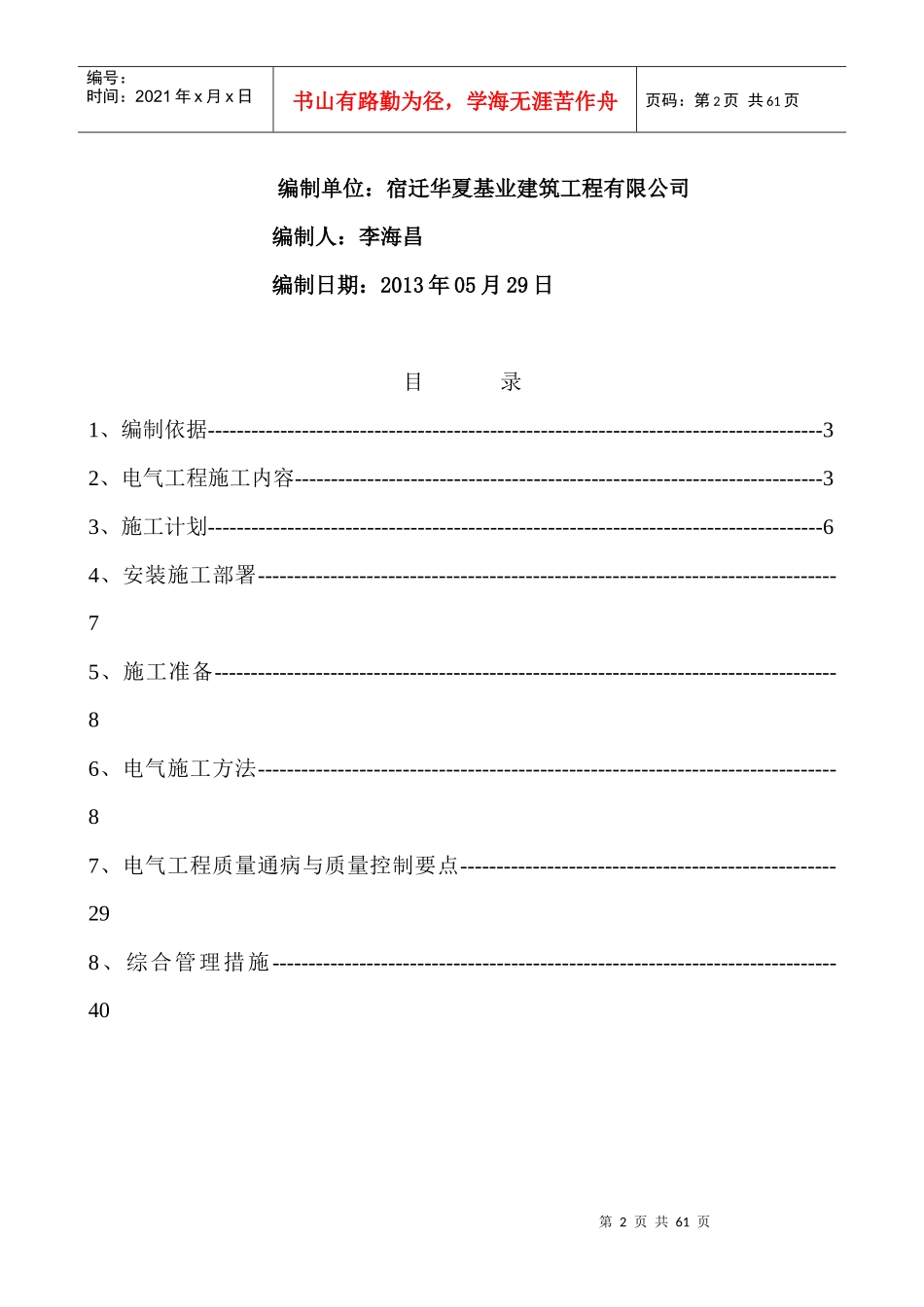

通州区台湖镇居住用地、托幼用地及公建混合用地（配建“公共租赁住房”）项目-A3-1～3号楼及1#地下车库工程电气工程施工方案第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页编制单位：宿迁华夏基业建筑工程有限公司编制人：李海昌编制日期：2013年05月29日目录1、编制依据-------------------------------------------------------------------------------------32、电气工程施工内容-------------------------------------------------------------------------33、施工计划-------------------------------------------------------------------------------------64、安装施工部署--------------------------------------------------------------------------------75、施工准备--------------------------------------------------------------------------------------86、电气施工方法--------------------------------------------------------------------------------87、电气工程质量通病与质量控制要点----------------------------------------------------298、综合管理措施------------------------------------------------------------------------------40第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页1、编制依据：序号名称1通州区台湖镇居住用地、托幼用地及公建混合用地（配建“公共第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页租赁住房”）项目-A3-1～3号楼及1#地下车库工程施工设计图纸》2《通州区台湖镇居住用地、托幼用地及公建混合用地（配建“公共租赁住房”）项目-A3-1～3号楼及1#地下车库工程施工组织设计》3《建筑电气工程施工质量验收规范》4《高层民用建筑设计防火规范》5《火灾自动报警系统设计规范》6《建筑与建筑群综合布线系统工程技术规范》7《有线电视电系统工程技术规范》8《民用闭路监视系统工程技术规范》9《智能建筑设计标准》2、电气工程施工内容：2.1电气专业概况：2.1.1设计范围1）高、低压配电系统；2）电力配电系统；3）照明配电系统；4）防雷及接地系统；5）大厅、办公区域等需二次装修设计公共场所，本次设计仅表示应急照明线路及灯具参考位置，普通照明待二次装修时设计。6）变电所电气设计仅供参考，由供电局负责设计或审查.2.1.2供电设计（1）本工程消防负荷、生活及污水泵、重要机房、应急照明等设备负荷第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页等级为二级，其它为三级。（2）本工程从附近的开闭站引来两路独立10kV电源，两路电源同时工作，互为备用。（3）10kV变配电室设在地下一层。10kV为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作。（4）由变电所引出的动力、照明等干线均沿电缆桥架敷设,沿电缆桥架敷设一根接地线∅12热镀锌圆钢,并多处多点与结构钢筋相连。在有吊顶场所,公共场所及电气竖井电缆桥架选用封闭金属桥架（变电所除外）,吊架(支架)间距不大于1.5m，选用厂家与桥架相配套的标准支吊架.当电缆桥架或密集母线与水管交叉并在其下方时，作防水处理。（5）低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。（6）消防负荷及重要负荷采用双电源供电并在末端互投,,双路电源电缆敷设在不同桥架,当敷设在同一桥架时,用隔板将其隔开.2.1.3防雷、接地（1）本工程防雷等级为三类。（2）在屋顶采用∅10热镀锌圆钢作避雷带，屋顶避雷带网格不大于20mx20m或24mx16m。（3）利用柱子四角主钢筋或剪力墙内两根∅16及以上主筋通长焊接作为引下线，间距不大于25m，引下线上端与避雷带焊接，下端与基础底梁及基础第6页共61页第5页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共61页底板轴线上的上下两层钢筋内的两根主筋焊接。外墙引下线在距室外地面下1m处引出,接地...
