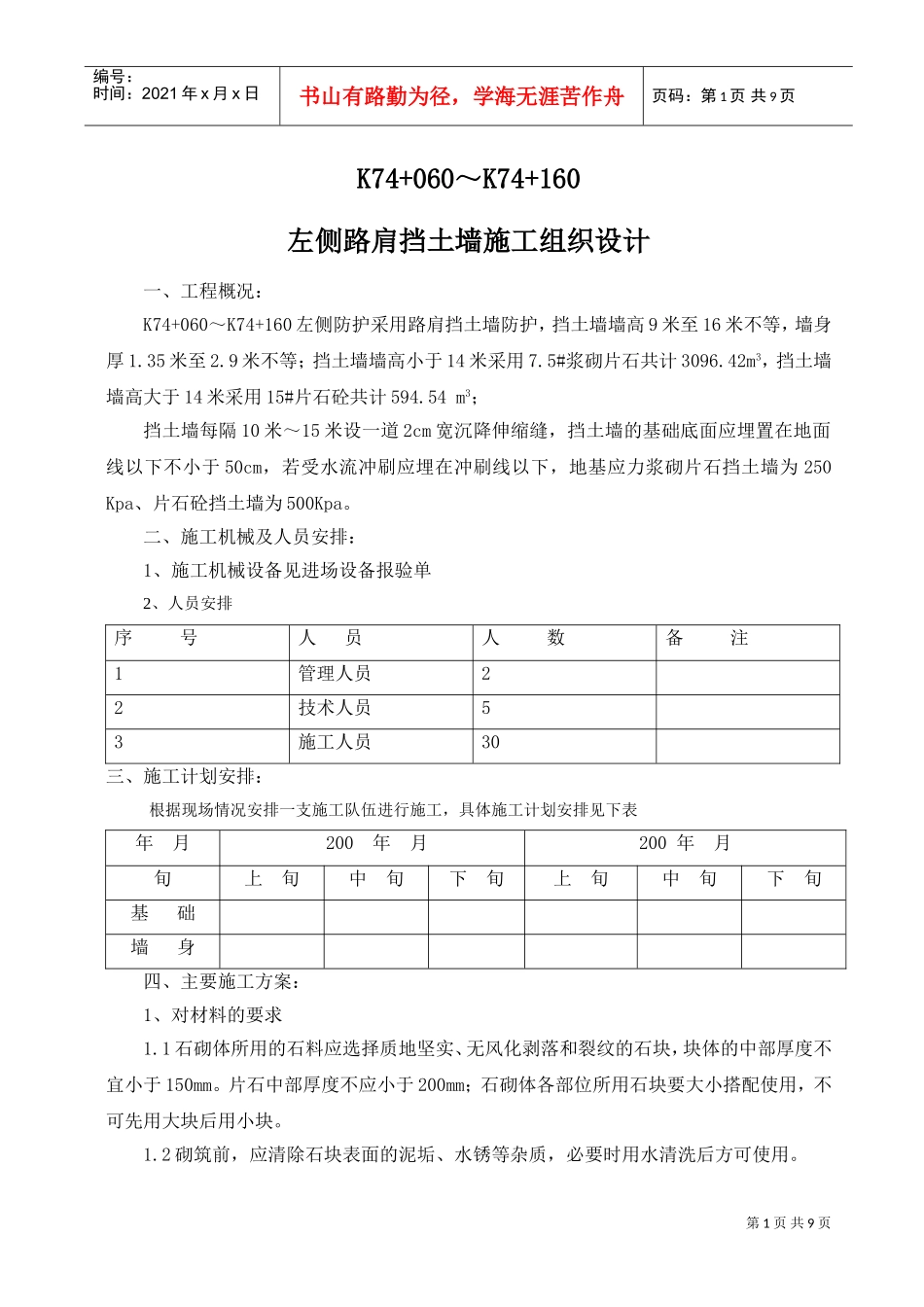

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页K74+060～K74+160左侧路肩挡土墙施工组织设计一、工程概况：K74+060～K74+160左侧防护采用路肩挡土墙防护，挡土墙墙高9米至16米不等，墙身厚1.35米至2.9米不等；挡土墙墙高小于14米采用7.5#浆砌片石共计3096.42m3，挡土墙墙高大于14米采用15#片石砼共计594.54m3；挡土墙每隔10米～15米设一道2cm宽沉降伸缩缝，挡土墙的基础底面应埋置在地面线以下不小于50cm，若受水流冲刷应埋在冲刷线以下，地基应力浆砌片石挡土墙为250Kpa、片石砼挡土墙为500Kpa。二、施工机械及人员安排：1、施工机械设备见进场设备报验单2、人员安排序号人员人数备注1管理人员22技术人员53施工人员30三、施工计划安排：根据现场情况安排一支施工队伍进行施工，具体施工计划安排见下表年月200年月200年月旬上旬中旬下旬上旬中旬下旬基础墙身四、主要施工方案：1、对材料的要求1.1石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm。片石中部厚度不应小于200mm；石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块。1.2砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1.3石砌体可采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过加工的块石，其强度等级均应不低于30Mpa。1.4石砌体所用砂浆为7.5#水泥砂浆，其品种与强度等级应符合设计要求。2、施工准备2.1审核图纸，计算放样资料；2.2制作坡度架，准备施工机械设备；2.3现场施工放样，测放控制桩，护桩。3、片石砌体施工3.1片石基础施工⑴按设计图纸标高、尺寸采用机械开挖基坑，人工配合，当挡土墙内路基为挖方且自然坡度能满足挡土墙内边坡，则挖土顺坡后再行砌筑；当自然坡度不能满足，则需挖台阶，挡墙施工完毕后，按要求分层回填。⑵砌毛石基础应双面拉线，采用“铺浆法”砌筑（即先铺砂浆，再摆砌石块，最后砂浆填缝、填塞小石块于大缝中）。砌第一皮最底层毛石基础时，按所放的基础边线砌筑，先在基坑底铺设砂浆，再将有较大平面的石块面向下铺砌在砂浆上；第二皮以上各皮则按准线砌筑；⑶砌筑每一皮片石时，应分皮卧砌，并应上下错缝、内外搭砌，不得采用先砌外面的石块后再进行中间填心的砌筑方法，石块之间的较大缝隙不得采用先填塞碎石块后塞砂浆或干填碎石块的方法；⑷片石基础的灰缝厚度宜为20-30mm，砂浆应饱满，大小石块间均不得有直接接触或无砂浆的现象。⑸片石基础的每一皮内均应每隔2m长设置一块拉结石。基础宽度小于、等于400mm时拉结石长应与基础宽度相同；基础宽度大于400mm时，可采用两块拉结石内外搭接砌筑，其搭接长度不应小于150mm，且其中一块长度不应小于该皮基础宽度的2/3。⑹片石基础的转角处和交接处应同时砌筑，不能同时砌筑时应留斜槎，斜槎长度不应小于其高度，斜槎面上的毛石不得用砂浆找平；在斜槎处继续接砌片石基础时，应先将斜槎石面清理干净、浇水润湿后，方可砌筑。(7)每2-3皮为一工作层,工作层中水平缝应大致找平,且竖缝错开不小于80cm,斜向通缝不的超过两皮.3.2片石墙体施工第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页⑴砌筑毛石墙，采用“铺浆法”，顺墙面线支立好坡度架，沿坡度架双面拉准线，第一皮按墙边线砌筑，以上各皮均按准线砌筑。⑵毛石墙的第一皮、转角处、交接处、沉降缝处，应用较大的平毛石砌筑。灰缝厚度宜为20-30mm，砂浆饱满，不得有干接、空缝现象；石缝间较大空隙应先填砂浆后塞碎石块。⑶毛石墙应分皮卧砌，各皮石块利用其自然形状，经适当凿打修整，使之能与先砌石块基本吻合，搭砌紧密，上下错缝，内外搭砌，不得采用侧立石块与外侧，中间填心的砌法。毛石墙上，不得有尖石向下或斜尖向外的铲口石、上宽下尖三角形的斧刃石和仅在两端搭在下面石块上的过桥石。⑷毛石墙必须设置拉结石，拉结石应均匀分布，相互错开，一般每0.7m2墙面至少设置一块，且同一皮内的拉结石中间距离...
