天津生态城燃气系统验收规定(试行)VIP免费

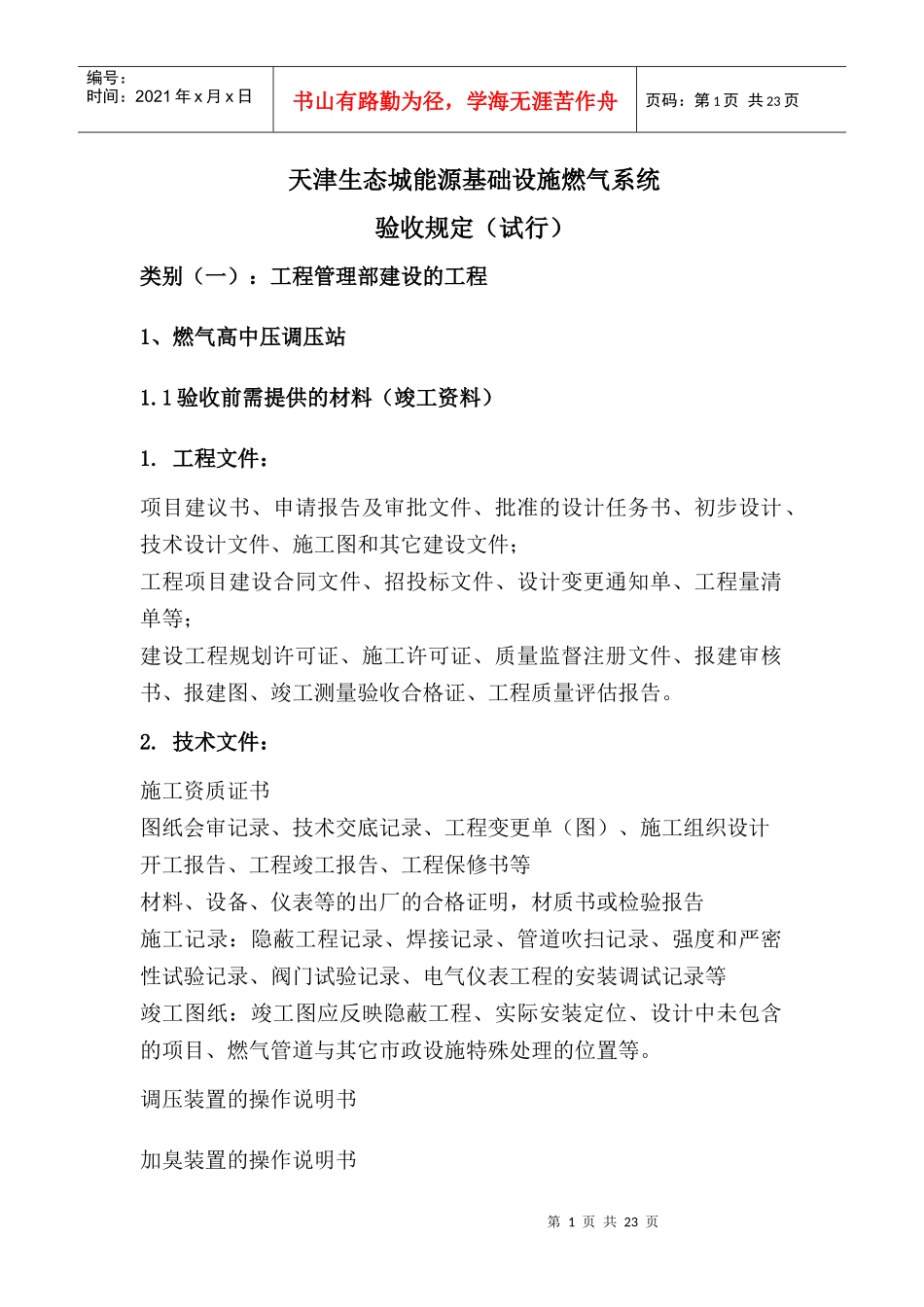

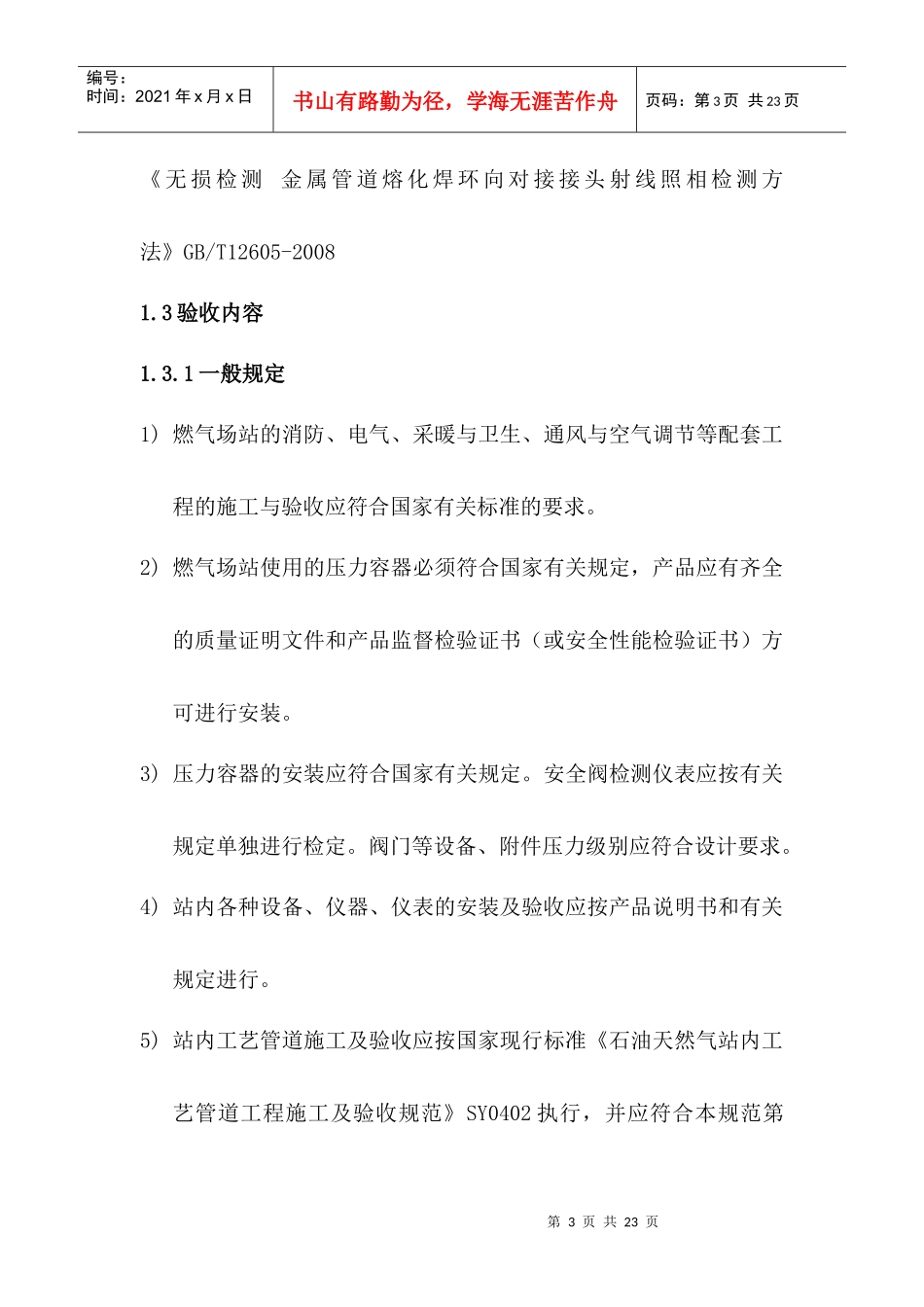

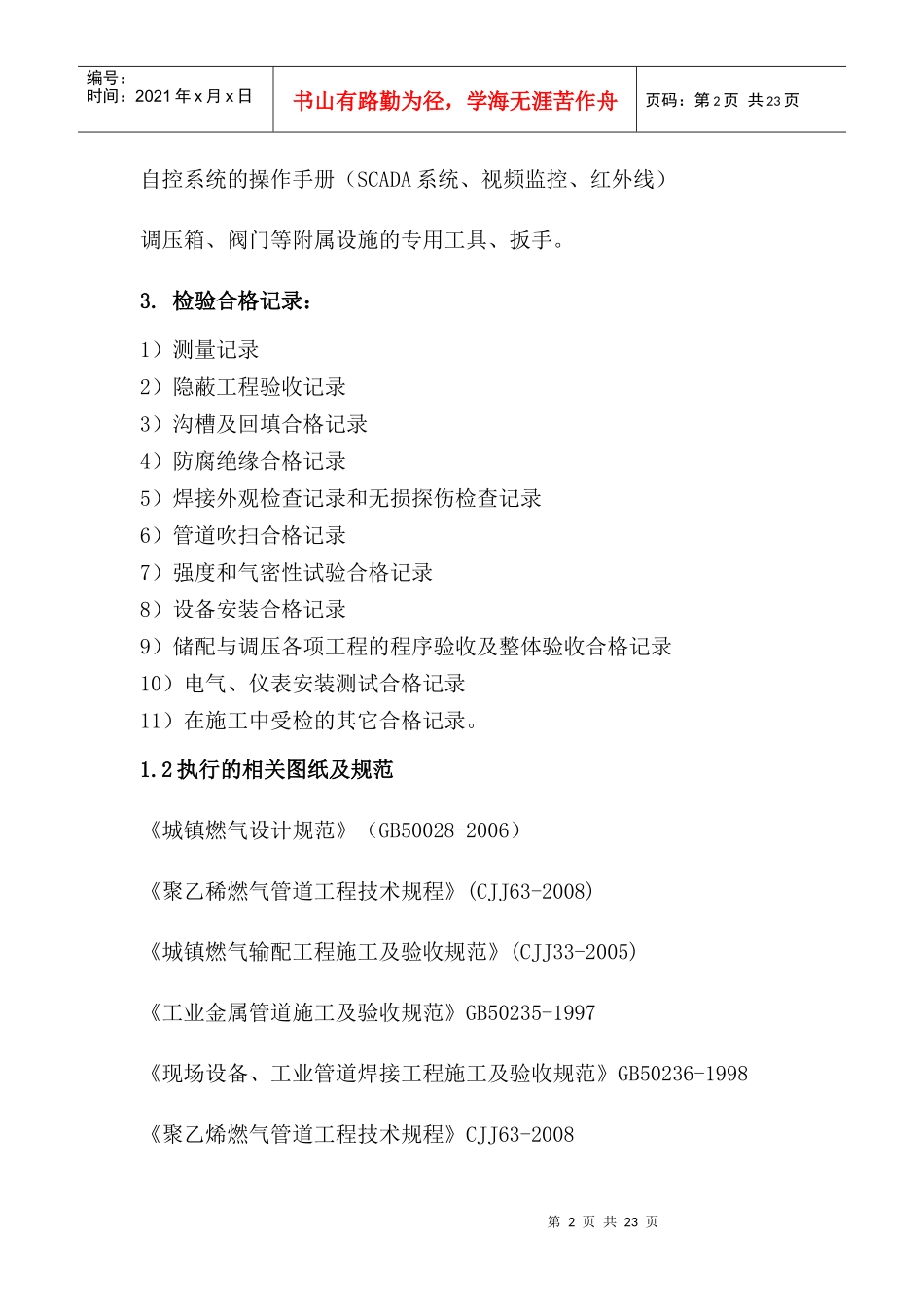

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页天津生态城能源基础设施燃气系统验收规定（试行）类别（一）：工程管理部建设的工程1、燃气高中压调压站1.1验收前需提供的材料（竣工资料）1.工程文件：项目建议书、申请报告及审批文件、批准的设计任务书、初步设计、技术设计文件、施工图和其它建设文件；工程项目建设合同文件、招投标文件、设计变更通知单、工程量清单等；建设工程规划许可证、施工许可证、质量监督注册文件、报建审核书、报建图、竣工测量验收合格证、工程质量评估报告。2.技术文件：施工资质证书图纸会审记录、技术交底记录、工程变更单（图）、施工组织设计开工报告、工程竣工报告、工程保修书等材料、设备、仪表等的出厂的合格证明，材质书或检验报告施工记录：隐蔽工程记录、焊接记录、管道吹扫记录、强度和严密性试验记录、阀门试验记录、电气仪表工程的安装调试记录等竣工图纸：竣工图应反映隐蔽工程、实际安装定位、设计中未包含的项目、燃气管道与其它市政设施特殊处理的位置等。调压装置的操作说明书加臭装置的操作说明书第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页自控系统的操作手册（SCADA系统、视频监控、红外线）调压箱、阀门等附属设施的专用工具、扳手。3.检验合格记录：1）测量记录2）隐蔽工程验收记录3）沟槽及回填合格记录4）防腐绝缘合格记录5）焊接外观检查记录和无损探伤检查记录6）管道吹扫合格记录7）强度和气密性试验合格记录8）设备安装合格记录9）储配与调压各项工程的程序验收及整体验收合格记录10）电气、仪表安装测试合格记录11）在施工中受检的其它合格记录。1.2执行的相关图纸及规范《城镇燃气设计规范》（GB50028-2006）《聚乙稀燃气管道工程技术规程》(CJJ63-2008)《城镇燃气输配工程施工及验收规范》(CJJ33-2005)《工业金属管道施工及验收规范》GB50235-1997《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998《聚乙烯燃气管道工程技术规程》CJJ63-2008第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页《无损检测金属管道熔化焊环向对接接头射线照相检测方法》GB/T12605-20081.3验收内容1.3.1一般规定1)燃气场站的消防、电气、采暖与卫生、通风与空气调节等配套工程的施工与验收应符合国家有关标准的要求。2)燃气场站使用的压力容器必须符合国家有关规定，产品应有齐全的质量证明文件和产品监督检验证书（或安全性能检验证书）方可进行安装。3)压力容器的安装应符合国家有关规定。安全阀检测仪表应按有关规定单独进行检定。阀门等设备、附件压力级别应符合设计要求。4)站内各种设备、仪器、仪表的安装及验收应按产品说明书和有关规定进行。5)站内工艺管道施工及验收应按国家现行标准《石油天然气站内工艺管道工程施工及验收规范》SY0402执行，并应符合本规范第第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页10章的规定。6)设备基础的施工及验收应符合现行国家标准《混凝土工程施工质量验收规范》GB50204规定。7)调压器、安全阀、过滤器、计量、检测仪表及其它设备，安装前应进行检查。8)调压站内所有非标准设备应按设计要求制造和检验，除设计另有规定外，应按制造厂说明书进行安装与调试。9)调压站内管道安装应符合下列要求：10)焊缝、法兰与螺纹等接口，均不得嵌入墙壁或基础中。管道穿墙或穿基础时，应设置在套管内。焊缝与套管一端的距离不应小于100mm。11)干燃气的站内管道应横平竖直；湿燃气的进出口管道应分别坡向室外，仪器仪表接管应坡向干管。12)调压器的进出口箭头指示方向应与燃气流动方向一致。13)调压器前后的直管段长度应按设计及制造厂技术要求施工。14)调压器、安全阀、过滤器、仪表等设备的安装应在进出口管第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页道吹扫、试压合格后进行，并应牢固平正，严禁强力连接。15)管道的吹扫：气管道下沟后需进...
