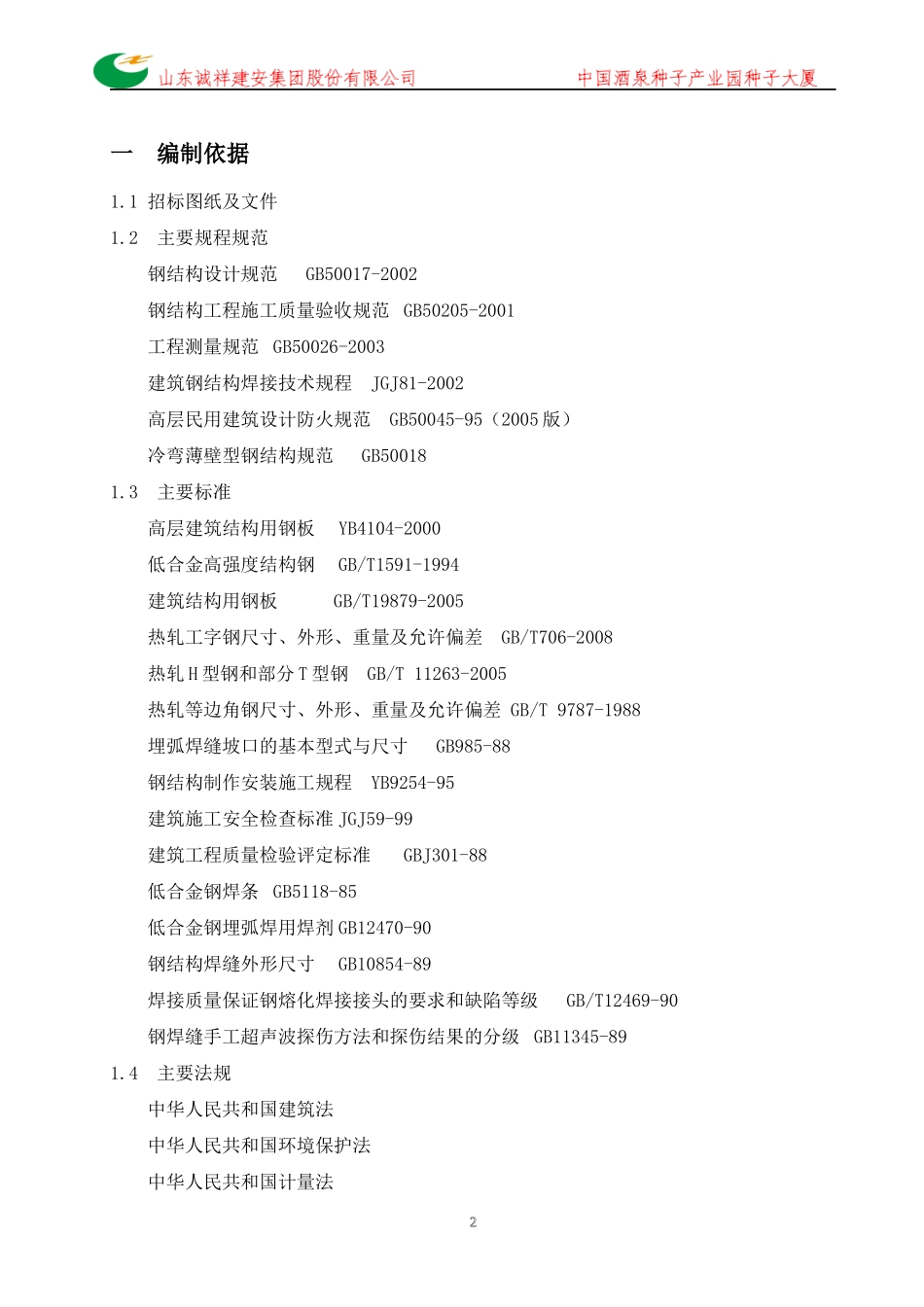

山东诚祥建安集团股份有限公司中国酒泉种子产业园种子大厦中国(酒泉)种子产业园种子大厦B区钢结构施工方案审定：审核：编制人员：山东诚祥建设集团股份有限公司2016.7.16山东诚祥建安集团股份有限公司中国酒泉种子产业园种子大厦目录一、编制依据二、工程概况与重点难点三、施工部署四、施工准备与计划五、钢构件的制作加工方案六、运输七、钢结构安装八、质量体系与保证措施九、防风、雨季施工措施十、施工进度保证措施十一、安全保证措施十二、文明环保施工措施十三、成品保护措施山东诚祥建安集团股份有限公司中国酒泉种子产业园种子大厦一编制依据1.1招标图纸及文件1.2主要规程规范钢结构设计规范GB50017-2002钢结构工程施工质量验收规范GB50205-2001工程测量规范GB50026-2003建筑钢结构焊接技术规程JGJ81-2002高层民用建筑设计防火规范GB50045-95（2005版）冷弯薄壁型钢结构规范GB500181.3主要标准高层建筑结构用钢板YB4104-2000低合金高强度结构钢GB/T1591-1994建筑结构用钢板GB/T19879-2005热轧工字钢尺寸、外形、重量及允许偏差GB/T706-2008热轧H型钢和部分T型钢GB/T11263-2005热轧等边角钢尺寸、外形、重量及允许偏差GB/T9787-1988埋弧焊缝坡口的基本型式与尺寸GB985-88钢结构制作安装施工规程YB9254-95建筑施工安全检查标准JGJ59-99建筑工程质量检验评定标准GBJ301-88低合金钢焊条GB5118-85低合金钢埋弧焊用焊剂GB12470-90钢结构焊缝外形尺寸GB10854-89焊接质量保证钢熔化焊接接头的要求和缺陷等级GB/T12469-90钢焊缝手工超声波探伤方法和探伤结果的分级GB11345-891.4主要法规中华人民共和国建筑法中华人民共和国环境保护法中华人民共和国计量法2山东诚祥建安集团股份有限公司中国酒泉种子产业园种子大厦建设工程施工现场管理规定建设部15号令建设工程质量管理条例国务院令第279号3山东诚祥建安集团股份有限公司中国酒泉种子产业园种子大厦二工程概况与重点难点2.1中国洒泉种子产业园种子大厦工程概况工程名称中国洒泉种子产业园种子大厦质量要求争创飞天奖工程地址酒泉市肃州区高铁片区肃北路以北、平原路以东、文化路以西、铁人路以南项目区域内设计单位北京龙安华城建筑设计有限公司监理单位陕西省工程监理有限责任公司建筑面积9.2万m2建筑层数地下1层、B1区主楼地上23层，B2区裙楼地上四层钢结构主要形式本工程B1区为钢管混凝土-钢筋混凝土核心筒结构，外围框架柱为钢管混凝土柱，地下室为钢骨柱，框梁为钢梁，核心筒墙采用设有构造钢骨的钢筋混凝土墙，B区裙房为钢框架结构，楼板为钢筋桁架楼承板现浇板；核心筒内钢柱采用焊接H型钢柱及十字钢柱，钢骨架采用圆钢管柱及箱形柱。钢梁为焊接H型钢梁或箱形梁。钢材材质材质均为Q345钢。核心筒内钢骨负一层为Q34B其余均采用Q345GJB,当钢板厚度不小于40mm时采用Q345GJCZ15钢构件的截面类型B1区核心筒内钢骨柱主要截面为H300*200*20*20、十字柱为H500*500*200*200*46(40,36,30)*46(40,36,30)；核心筒外箱型钢砼柱：口700X500X20，共12根；钢圆管砼柱截面采用Ф900*30、Ф600*20；B2区钢管砼柱采用Ф1000*25、Ф950*25、Ф800*20、Ф750*25、Ф700*20、钢梁截面主要为焊接H型钢，部分钢梁采用箱形梁。高强螺栓本工程中凡未注明的螺栓均为10.9级摩擦型高强度螺栓，产品选用大六角高强度螺栓及连接副。连接方式柱与柱对接采用全熔透焊接，主梁与次梁采用高强螺栓连接；主梁与柱连接采用上下翼缘与柱牛腿焊接连接，并采用上下补强板，腹板采用高强螺栓连接。高强螺栓采用10.9级摩擦型高强螺栓。4山东诚祥建安集团股份有限公司中国酒泉种子产业园种子大厦焊接手工焊接用焊条的质量标准应符合《碳钢焊条》(GB/T5117)或《低合金钢焊条》(GB/T5118)的规定。对Q235钢宜采用E43型焊条，对Q345钢宜采用E50型焊条。直接承受动力荷载或振动荷载、厚板焊接的结构应采用低氢型碱性焊条。自动焊接或半自动焊接采用焊丝或焊剂的质量标准应符合《熔化焊用钢丝》（GB/T14957）等相应规范和标准的规定。构件焊接完成后采用磁粉探伤或超声波探伤方法按要求进行检测。楼承板采用钢筋桁架楼承板。底模采用0.5mm厚镀锌钢板，上下弦杆采用热轧钢筋HR...
