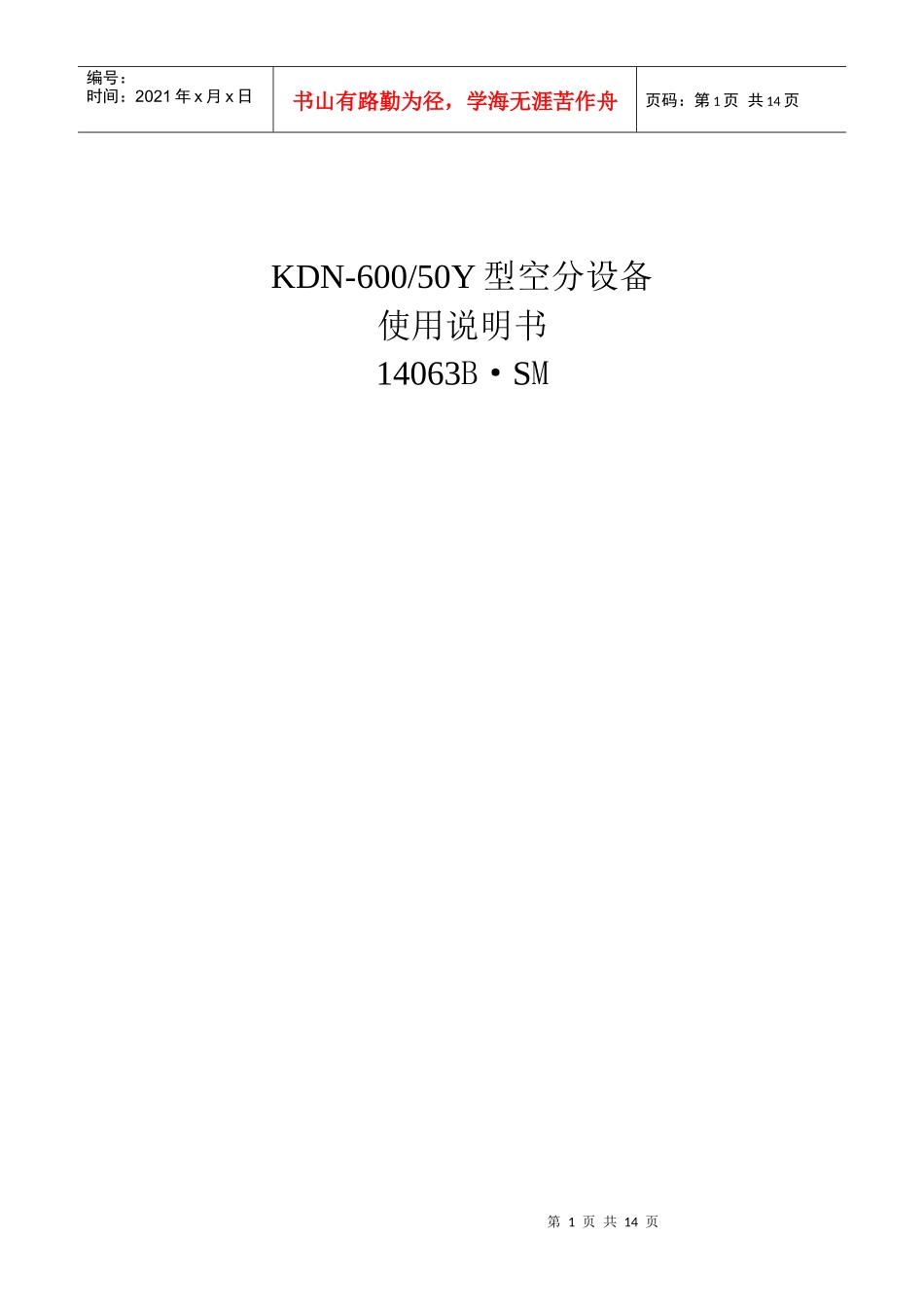

KDN-600空分设备使用说明书VIP专享VIP免费

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页KDN-600/50Y型空分设备使用说明书14063B·SM第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页目录前言1.流程简述2.启动与运转2.1启动前的准备2.2空压机的启动2.3预冷系统的启动2.4纯化器的启动2.5分馏塔的启动2.6透平膨胀机的启动2.7分馏塔系统的冷却和积液2.8对装置精馏工况的调整2.9本设备正常运转时的主要数据2.10运转时应注意事项3.正常情况下的停车步骤4.分馏塔的全面干燥5.维护和安全6.裸体冷冻第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1.前言本说明书是KDN-600/50Y型纯氮设备运转及使用方面的说明书，设备在实际运转时会产生一些差异，可根据实际情况对本说明书进行修正和补充。下列机组请参照各自使用维护说明书。1.冷气机组2.气体轴承透平膨胀机组3.仪电控系统第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页1.流程简述：原料空气由用户提供，压力0.68MPa，温度15~40℃，不含游离水，进入冷气机组冷却至5℃左右，分离掉冷凝水后进入纯化器，去除H2O、C2H2、CO2等碳氢化合物，分子筛吸附器两台交替使用，一台吸附工作，另一台再生解析再生气为出分馏塔的废气。净化的空气进入分馏塔，通过主换热器、液化器与返流的废气及产品氮气进行热交换，冷却至饱和状态，然后进入精馏塔底部，经过精馏分离为产品氮气和富氧液空，在0.37MPa压力下与氮气相交换热，氮气液化作为精馏塔回流液，液空蒸发成为废气。经过冷器、液化器复热后去膨胀机膨胀制取冷量。膨胀废气经过冷器、液化器、主换热器复热至常温后出分馏塔，一部分用于纯化器再生，其余放散大气。产品氮气从精馏塔顶抽出经液化器、主换热器复热后送用户。产品液氮从冷凝器回流液氮中抽出，汇集于液氮量筒，定时向贮槽输送。第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页2.启动前的准备2.1启动前的准备2.1.1纯氮设备启动前对分馏塔系统进行全面干燥吹除后，关闭所有阀门。2.1.2空压机组、冷气机组、透平膨胀机组、单机调试完毕具备启动条件。2.1.3仪控系统调试完毕具备使用条件。2.2空气压缩机组的启动，按该机组的使用维护说明书进行。2.3冷气机组的启动，按该机组的使用维护说明书进行。2.4纯化器的启动2.4.1纯化器设置分子筛吸附两台，倒换使用，吸附工作时间8小时，再生操作按八步完成。以上各段时间在调试阶段可根据实际情况调整至最佳。2.4.2操作注意事项（1）倒换操作要缓慢进行，切忌床层气流速度突变，冲第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页击床层使吸附剂破碎，充泄压过程应缓开阀门使吸附器压力PI-1202（PI-1203）缓慢变化达要求值。其中泄压结束PI-1202（PI-1203）达0.02MPa，充压结束PI-1202应于PI-1203等值。（2）再生气出电加热器温度175℃由TIC-1204自控，当TIC-1204指示高于185℃时，自动切除一组电热元件（16.8KW）的电源，当TIC-1204指示低于150℃时自动将这组电热元件的电源接通。（3）FIS-1201指示再生气流量，由PIC-1216（压力设定为12.10Kpa）控制V1216的开度，使FIS-1201指示达于700M3/H，稳定后才能组电加热器送电，必须牢记电加热器应先通气再送电，先断电停气。2.4.3纯化器的活化操作（1）通干燥气体活化，常压下活化温度200℃（TIC-1204）。（2）无干燥气体时可用纯化后空气经V101导入分馏塔打开V2、V3，调节V101使PI-101不小于0.65Mpa，并调节V1216使FIS-1201达到700Nm3/h。切换时间可由2小时逐渐增至8小时。当吸咐器冷吹期温度峰值达120℃（TI-1203）时活化结束。2.4.4真空包装完好的分子筛吸附剂，充填后可不必活化第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页直接使用。2.5精馏塔的启动2.5.1纯化器活化结束后逐渐增加进塔空气量。2.5.2当精馏塔为常温时打开V302吹除2~5分...
