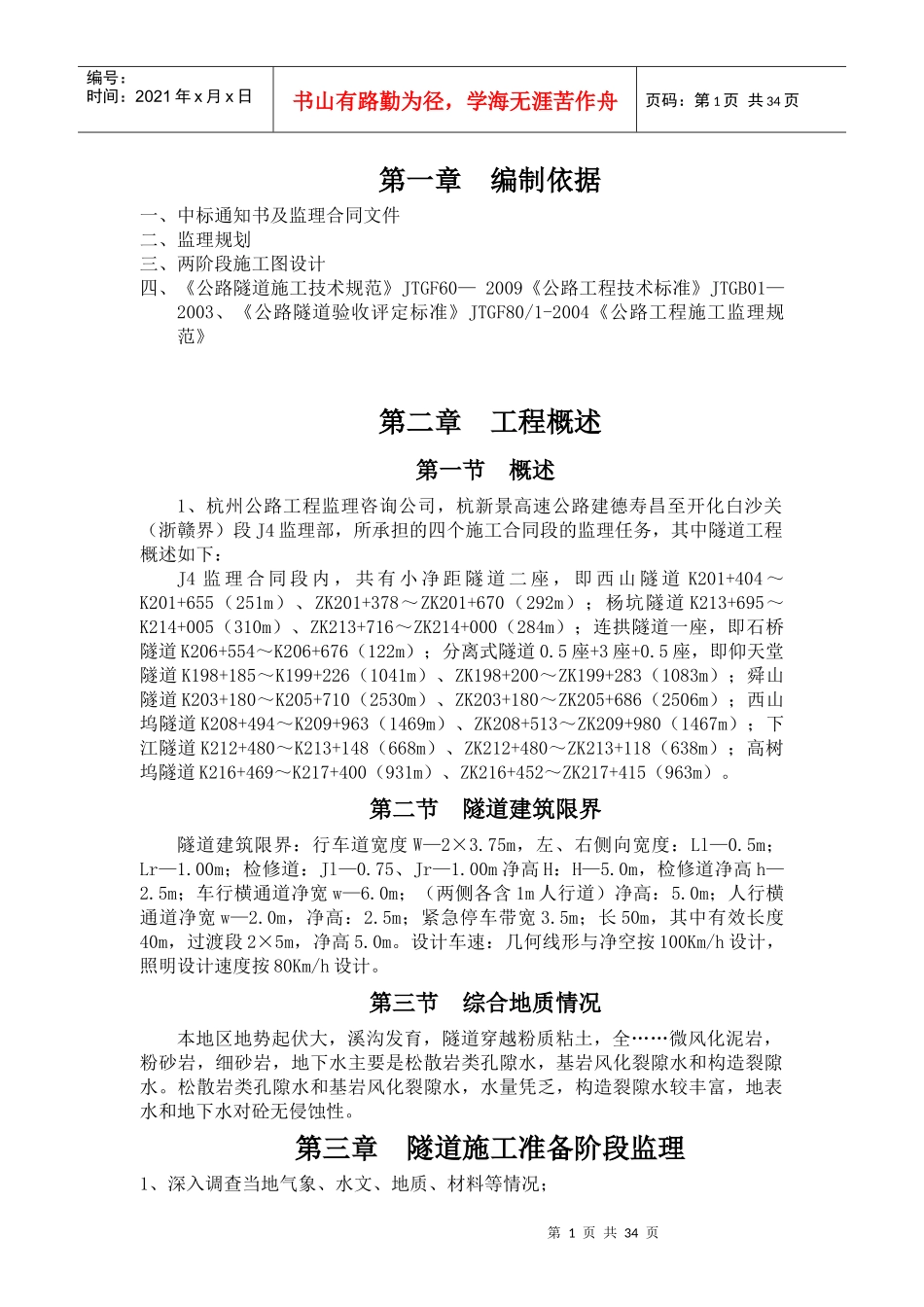

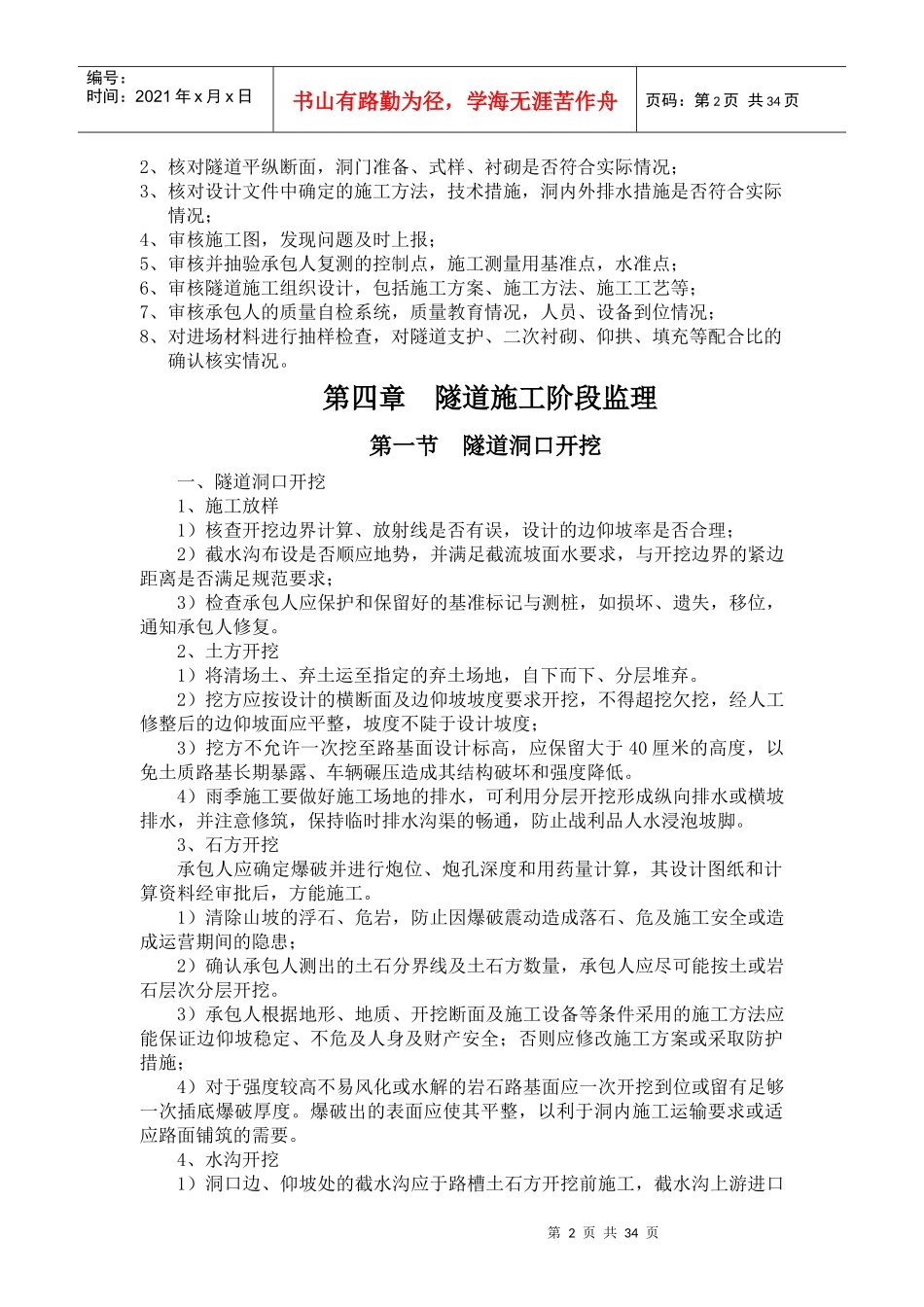

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页第一章编制依据一、中标通知书及监理合同文件二、监理规划三、两阶段施工图设计四、《公路隧道施工技术规范》JTGF60—2009《公路工程技术标准》JTGB01—2003、《公路隧道验收评定标准》JTGF80/1-2004《公路工程施工监理规范》第二章工程概述第一节概述1、杭州公路工程监理咨询公司，杭新景高速公路建德寿昌至开化白沙关（浙赣界）段J4监理部，所承担的四个施工合同段的监理任务，其中隧道工程概述如下：J4监理合同段内，共有小净距隧道二座，即西山隧道K201+404～K201+655（251m）、ZK201+378～ZK201+670（292m）；杨坑隧道K213+695～K214+005（310m）、ZK213+716～ZK214+000（284m）；连拱隧道一座，即石桥隧道K206+554～K206+676（122m）；分离式隧道0.5座+3座+0.5座，即仰天堂隧道K198+185～K199+226（1041m）、ZK198+200～ZK199+283（1083m）；舜山隧道K203+180～K205+710（2530m）、ZK203+180～ZK205+686（2506m）；西山坞隧道K208+494～K209+963（1469m）、ZK208+513～ZK209+980（1467m）；下江隧道K212+480～K213+148（668m）、ZK212+480～ZK213+118（638m）；高树坞隧道K216+469～K217+400（931m）、ZK216+452～ZK217+415（963m）。第二节隧道建筑限界隧道建筑限界：行车道宽度W—2×3.75m，左、右侧向宽度：Ll—0.5m；Lr—1.00m；检修道：Jl—0.75、Jr—1.00m净高H：H—5.0m，检修道净高h—2.5m；车行横通道净宽w—6.0m；（两侧各含1m人行道）净高：5.0m；人行横通道净宽w—2.0m，净高：2.5m；紧急停车带宽3.5m；长50m，其中有效长度40m，过渡段2×5m，净高5.0m。设计车速：几何线形与净空按100Km/h设计，照明设计速度按80Km/h设计。第三节综合地质情况本地区地势起伏大，溪沟发育，隧道穿越粉质粘土，全……微风化泥岩，粉砂岩，细砂岩，地下水主要是松散岩类孔隙水，基岩风化裂隙水和构造裂隙水。松散岩类孔隙水和基岩风化裂隙水，水量凭乏，构造裂隙水较丰富，地表水和地下水对砼无侵蚀性。第三章隧道施工准备阶段监理1、深入调查当地气象、水文、地质、材料等情况；第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页2、核对隧道平纵断面，洞门准备、式样、衬砌是否符合实际情况；3、核对设计文件中确定的施工方法，技术措施，洞内外排水措施是否符合实际情况；4、审核施工图，发现问题及时上报；5、审核并抽验承包人复测的控制点，施工测量用基准点，水准点；6、审核隧道施工组织设计，包括施工方案、施工方法、施工工艺等；7、审核承包人的质量自检系统，质量教育情况，人员、设备到位情况；8、对进场材料进行抽样检查，对隧道支护、二次衬砌、仰拱、填充等配合比的确认核实情况。第四章隧道施工阶段监理第一节隧道洞口开挖一、隧道洞口开挖1、施工放样1）核查开挖边界计算、放射线是否有误，设计的边仰坡率是否合理；2）截水沟布设是否顺应地势，并满足截流坡面水要求，与开挖边界的紧边距离是否满足规范要求；3）检查承包人应保护和保留好的基准标记与测桩，如损坏、遗失，移位，通知承包人修复。2、土方开挖1）将清场土、弃土运至指定的弃土场地，自下而下、分层堆弃。2）挖方应按设计的横断面及边仰坡坡度要求开挖，不得超挖欠挖，经人工修整后的边仰坡面应平整，坡度不陡于设计坡度；3）挖方不允许一次挖至路基面设计标高，应保留大于40厘米的高度，以免土质路基长期暴露、车辆碾压造成其结构破坏和强度降低。4）雨季施工要做好施工场地的排水，可利用分层开挖形成纵向排水或横坡排水，并注意修筑，保持临时排水沟渠的畅通，防止战利品人水浸泡坡脚。3、石方开挖承包人应确定爆破并进行炮位、炮孔深度和用药量计算，其设计图纸和计算资料经审批后，方能施工。1）清除山坡的浮石、危岩，防止因爆破震动造成落石、危及施工安全或造成运营期间的隐患；2）确认承包人测出的土石分界线及土石方数量，承包人应尽可能按土或岩石层次分层开挖。3）承包人根据地形、地质、开挖断面及施工设备等条件采用的施工方法应能保证边仰坡稳定...
