某基坑支护工程土钉支护方案VIP专享VIP免费

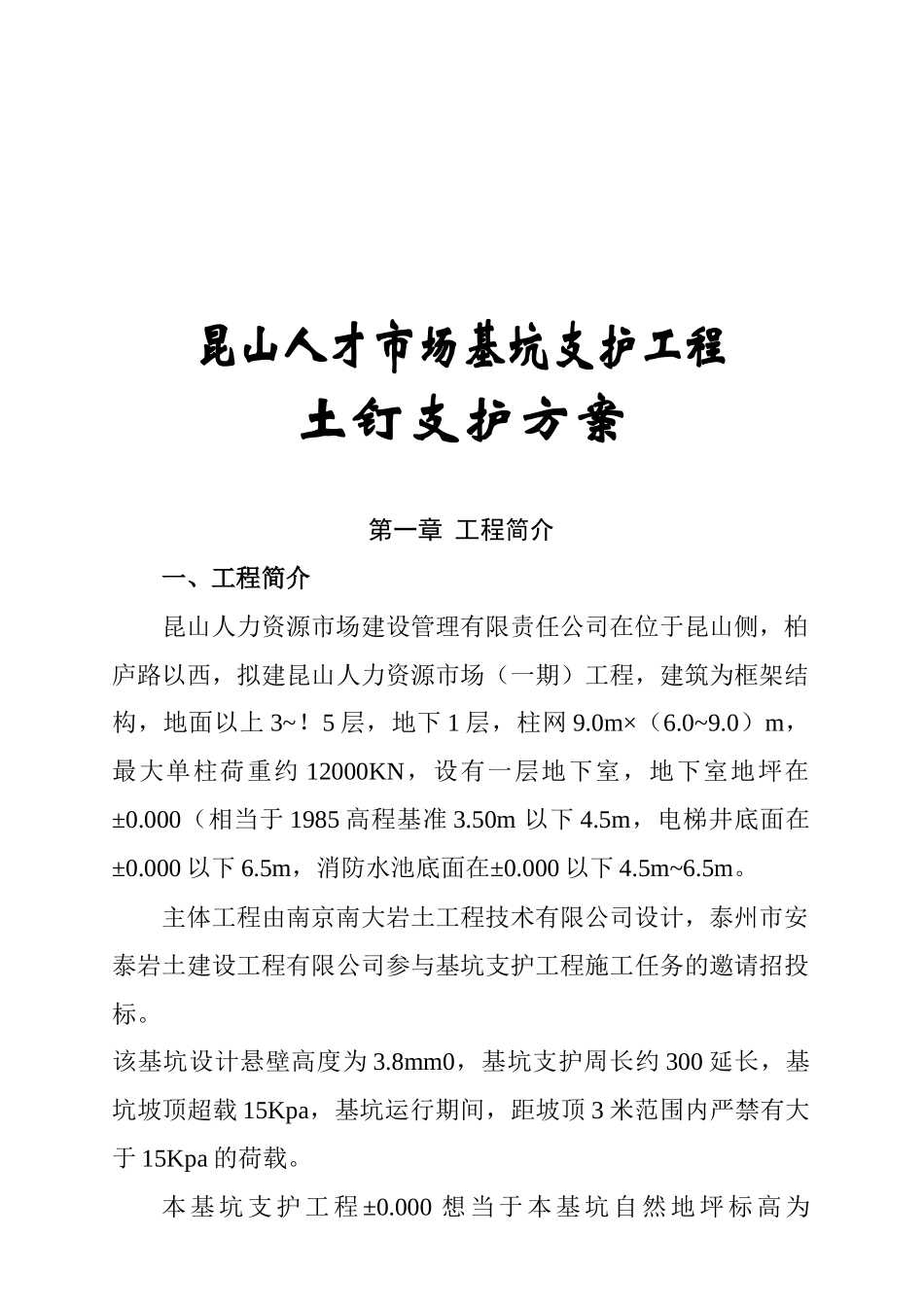

昆山人才市场基坑支护工程土钉支护方案第一章工程简介一、工程简介昆山人力资源市场建设管理有限责任公司在位于昆山侧，柏庐路以西，拟建昆山人力资源市场（一期）工程，建筑为框架结构，地面以上3~！5层，地下1层，柱网9.0m×（6.0~9.0）m，最大单柱荷重约12000KN，设有一层地下室，地下室地坪在±0.000（相当于1985高程基准3.50m以下4.5m，电梯井底面在±0.000以下6.5m，消防水池底面在±0.000以下4.5m~6.5m。主体工程由南京南大岩土工程技术有限公司设计，泰州市安泰岩土建设工程有限公司参与基坑支护工程施工任务的邀请招投标。该基坑设计悬壁高度为3.8mm0，基坑支护周长约300延长，基坑坡顶超载15Kpa，基坑运行期间，距坡顶3米范围内严禁有大于15Kpa的荷载。本基坑支护工程±0.000想当于本基坑自然地坪标高为0.000m。二、场地工程地质条件㈠地理地貌与场地现状分布昆山市位于苏州市东部，地处长江三角洲东南缘、太湖水网平原中部。本区第四纪以来地壳运动以沉降为主，广泛接受堆积，形成广阔单一的堆积平原地貌。拟建区原大部分为农田，中部有一条宽12~15m的河道基本呈东西向横穿场区，南部原为鱼塘，现在回填，成为暗塘，场地地形简单，地势较平坦。㈡地基土构成：在50.3m勘探深度范围内，共揭露填土和第四纪全新世、晚更新世陆、海相沉积共10层，其中①、③层均有亚层分布。现自上而下叙述如下：①1素填土：灰褐~灰黄色，软塑状态，南部以新近回填粘性土为主，北部以原地表耕植土为主，夹植物根茎，不均匀。本土层在拟建场地除河道部位均有分布，厚度0.2~2.6m，土性松软，强度低，压缩性较高，工程性能较差。①2淤泥~淤泥质填土：灰~灰褐色，流塑状态，土性极为软弱，包括暗塘上部的吹填土及原塘底、河底淤泥，不均匀。摇震反应缓慢，稍有光泽~无光泽，干强度低，韧性低。本土层在拟建场地中部河道及南部暗塘内分布，厚度0.0~2.8m，层面标高-0.25~1.27m，静力触探比贯入阻力Ps=0.11Mpa（平均值，下同），压缩性特高，工程性能极差。②粉质粘土：灰黄~黄灰色，软塑状态，尚均匀。无摇震反应，稍有光泽，干强度中等，韧性中等。本层为③1软土顶面的“硬壳”层。本土层在拟建场地大部分布，厚度0.0~1.4m，层面标高-0.13~0.94m，静力触探比贯入阻力Ps=0.76Mpa（平均值，下同），压缩性中高，地基承载力特征值fak=80Kpa，工程性能差。③1淤泥质粉质粘土：灰色，流塑状态，局部状态稍好，不均匀，本层为典型软土。摇震反应缓慢，稍有光泽~无光泽，干强度低，韧性低。本土层在拟建场地均有分布，厚度4.2~6.8m，层面标高-2.77~0.33m，静力触探比贯入阻力Ps=0.48Mpa，压缩性高，地基承载力特征值fak=50Kpa，工程性能极差。③2粉土夹粉质粘土：灰色，稍密状态，很湿，不均匀。摇震反应中等，稍有光泽~无光泽，干强度低，韧性低。本土层在拟建场地均有分布，厚度0.3~8.4m，层面标高-7.98~-4.49m，静力触探比贯入阻力Ps=3.33Mpa，标准贯入击数N=7.5击（平均值，下同），压缩性中低，地基承载力特征值fak=100Kpa，工程性能差。③3淤泥质粉质粘土：灰，流塑状态，局部状态稍好，夹少量粉土，不均匀。摇震反应缓慢，稍有光泽~无光泽，干强度低，韧性低。本土层在拟建场地均有分布，厚度1.0~5.3m，层面标高-13.12~-6.67m，静力触探比贯入阻力Ps=0.72Mpa，压缩性中高，地基承载力特征值fak=70Kpa，工程性能极差。④粘土：灰褐~灰黄色，可塑状态，块状结构，较均匀。无摇震反应，光泽反应光滑，干强度高，韧性高。本土层在拟建场地均有分布，厚度1.0~3.4m，层面标高-16.14~-8.87m，静力触探比贯入阻力Ps=2.60Mpa，压缩性中等偏低，地基承载力特征值fak=200Kpa，工程性能良好。⑤粉质粘土：灰黄色，可塑状态，C9、C13号孔层底部状态稍差，局部底部夹少量粉土，尚均匀。无摇震反应，稍有光泽，干强度中等，韧性中等。本土层在拟建场地均有分布，厚度1.0~3.4m，层面标高-16.47~-11.87m，静力触探比贯入阻力Ps=3.11Mpa，压缩性中等偏低，地基承载力特征值fak=180Kpa，工程性能较好。⑥粉土、粉砂：灰黄色，中密状态，很湿，局部夹薄层粉质粘土，不均匀。摇震反应迅速，无光泽，干强度低，韧性低。...
