唐山市鹤祥雅居小区住宅楼工程脚手架搭拆VIP专享VIP免费

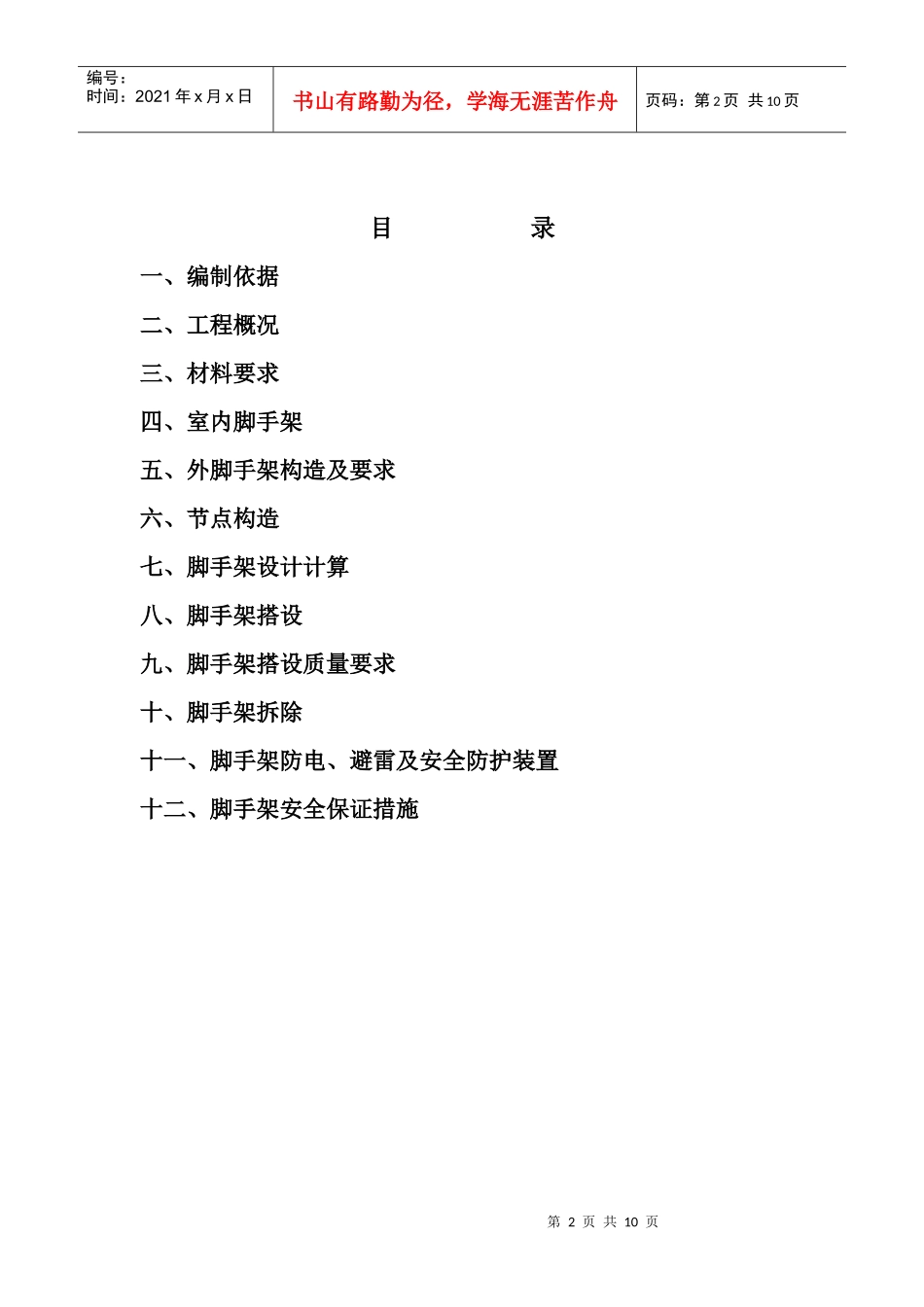

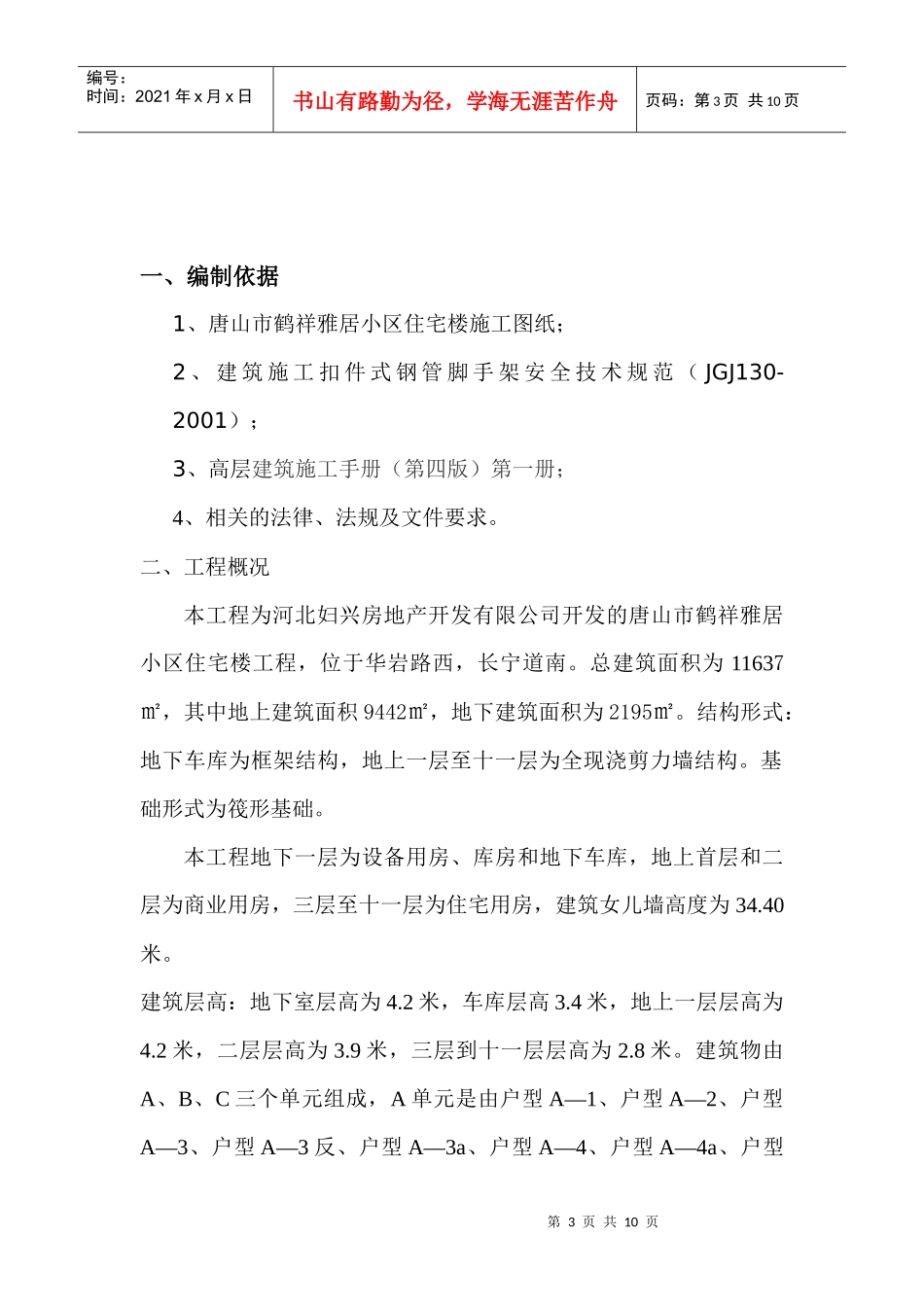

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页唐山市鹤祥雅居小区住宅楼工程脚手架施工方案编制：审核：批准：编制单位：日期：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页目录一、编制依据二、工程概况三、材料要求四、室内脚手架五、外脚手架构造及要求六、节点构造七、脚手架设计计算八、脚手架搭设九、脚手架搭设质量要求十、脚手架拆除十一、脚手架防电、避雷及安全防护装置十二、脚手架安全保证措施第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页一、编制依据1、唐山市鹤祥雅居小区住宅楼施工图纸；2、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）；3、高层建筑施工手册（第四版）第一册；4、相关的法律、法规及文件要求。二、工程概况本工程为河北妇兴房地产开发有限公司开发的唐山市鹤祥雅居小区住宅楼工程，位于华岩路西，长宁道南。总建筑面积为11637㎡，其中地上建筑面积9442㎡，地下建筑面积为2195㎡。结构形式：地下车库为框架结构，地上一层至十一层为全现浇剪力墙结构。基础形式为筏形基础。本工程地下一层为设备用房、库房和地下车库，地上首层和二层为商业用房，三层至十一层为住宅用房，建筑女儿墙高度为34.40米。建筑层高：地下室层高为4.2米，车库层高3.4米，地上一层层高为4.2米，二层层高为3.9米，三层到十一层层高为2.8米。建筑物由A、B、C三个单元组成，A单元是由户型A—1、户型A—2、户型A—3、户型A—3反、户型A—3a、户型A—4、户型A—4a、户型第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页A—5组成；B单元由户型B—1、户型B—2、户型B—3组成；C单元由户型C—1、型C—2、型C—3组成。建筑墙体：地下室轻质隔墙采用加气混凝土墙，非承重的框架结构外维护墙采用200厚加气混凝土砌块，用M5混合砂浆砌筑；住宅的外墙为钢筋混凝土墙，内隔墙除钢筋混凝土墙外，分户墙为200厚加气混凝土砌块，用M5混合砂浆砌筑；户内隔墙采用90厚石膏条板隔墙。外墙保温：选用05J3—1C型单面钢网架夹芯聚苯板现浇混凝土外墙外保温做法，保温层厚度为50mm厚挤塑聚苯板，密度为20kg/m3凡一层商业层下不采暖房间，顶板均粘贴60厚挤塑聚苯板，接触室外空气楼板部位做60厚挤塑聚苯板保温；变形缝处两侧墙内抹30mm厚聚苯颗粒保温砂浆；北东两侧山墙墙内抹50厚聚苯颗粒保温砂浆，外贴50厚挤塑聚苯板；住宅钢筋混凝土分户墙两侧各抹10mm厚聚苯颗粒保温浆料。地下室防水：地下室底板、外墙、顶板均采用两道3＋3厚SBS橡胶改性沥青防水卷材。屋面：屋面防水采用3＋3厚SBS改性沥青防水卷材，做法详05J1-（89—F1），屋面保温采用115mm厚聚苯乙烯泡沫塑料板，屋面采用1:8水泥膨胀珍珠岩找坡，最薄处20厚，2%坡度。门窗工程：建筑外门窗各区住宅选用彩色塑钢门窗，外门窗采第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页用中空玻璃，住宅所有开启外窗扇均带纱窗；住宅户门均选用甲级防火、防盗、隔音、保温户门；首层单元门为钢制防盗门，玻璃为安全玻璃；地下室除特殊注明外，均采用普通钢制门。建筑装饰：室外装修：首层、二层商业为干挂石材，三层至十一层为外墙涂料，住宅入口台阶坡道采用贴石材面层；室内装修：地面有水泥砂浆地面、细石混凝土地面；楼面有水泥砂浆楼面、细石混凝土楼面、铺地砖楼面、铺防滑地砖楼面；内墙面有涂料墙面、矿棉吸音板墙面、5mm厚釉面砖墙面；顶棚为涂料顶棚。三、材料要求1、钢管：钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管一般采用外径48mm，臂厚3.5mm的3号钢焊接钢管。立杆、纵向水平杆（大横杆）的钢管长度一般为4～6m，横向水平杆（小横杆）一般为1.9～2.3m长。钢管应涂防锈漆。2、扣件扣件一般应符合《可锻铸铁分类及技术条件》（GB978-67）的规定。用机械性能不低于KT33-8的可锻铸铁制造。而扣件的附件（T型螺栓、螺母、垫圈）所采用的材料应符合《普通碳素钢构技术...
