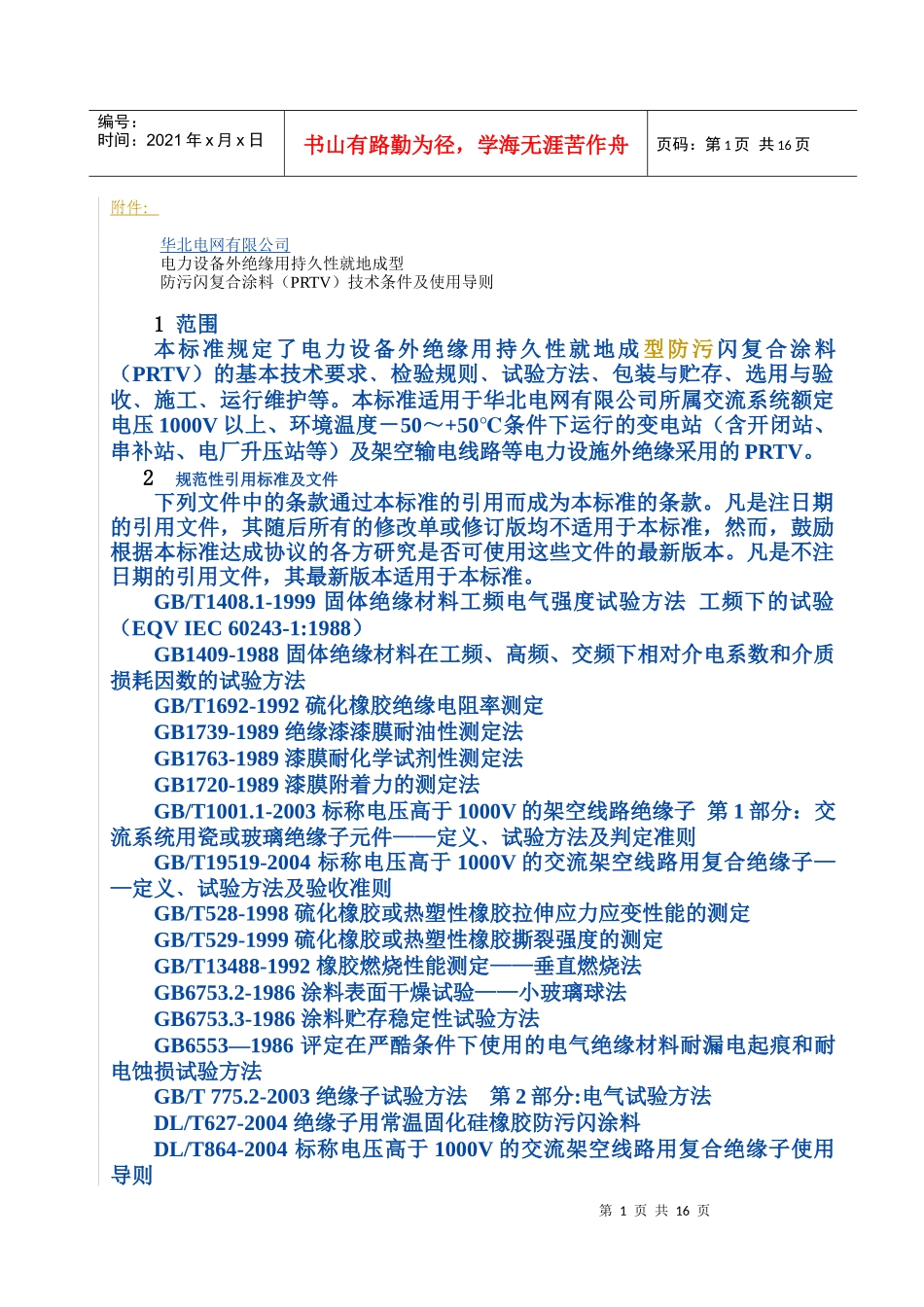

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页附件：华北电网有限公司电力设备外绝缘用持久性就地成型防污闪复合涂料（PRTV）技术条件及使用导则1范围本标准规定了电力设备外绝缘用持久性就地成型防污闪复合涂料（PRTV）的基本技术要求﹑检验规则﹑试验方法﹑包装与贮存﹑选用与验收﹑施工﹑运行维护等。本标准适用于华北电网有限公司所属交流系统额定电压1000V以上、环境温度－50～+50℃条件下运行的变电站（含开闭站、串补站、电厂升压站等）及架空输电线路等电力设施外绝缘采用的PRTV。2规范性引用标准及文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1408.1-1999固体绝缘材料工频电气强度试验方法工频下的试验（EQVIEC60243-1:1988）GB1409-1988固体绝缘材料在工频、高频、交频下相对介电系数和介质损耗因数的试验方法GB/T1692-1992硫化橡胶绝缘电阻率测定GB1739-1989绝缘漆漆膜耐油性测定法GB1763-1989漆膜耐化学试剂性测定法GB1720-1989漆膜附着力的测定法GB/T1001.1-2003标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件——定义﹑试验方法及判定准则GB/T19519-2004标称电压高于1000V的交流架空线路用复合绝缘子——定义﹑试验方法及验收准则GB/T528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T529-1999硫化橡胶或热塑性橡胶撕裂强度的测定GB/T13488-1992橡胶燃烧性能测定——垂直燃烧法GB6753.2-1986涂料表面干燥试验——小玻璃球法GB6753.3-1986涂料贮存稳定性试验方法GB6553—1986评定在严酷条件下使用的电气绝缘材料耐漏电起痕和耐电蚀损试验方法GB/T775.2-2003绝缘子试验方法第2部分:电气试验方法DL/T627-2004绝缘子用常温固化硅橡胶防污闪涂料DL/T864-2004标称电压高于1000V的交流架空线路用复合绝缘子使用导则第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页DL/T859-2004交流系统用高压复合绝缘子人工污秽试验DL/T557-2005高压线路绝缘子空气中冲击击穿试验——定义、试验方法和判据DL408电业安全工作规程(发电厂和变电所电气部分)DL409电业安全工作规程（电力线路部分）国家电网建运【2006】1022号国家电网公司跨区电网输变电设备外绝缘用防污闪涂料使用指导原则中国预防医学科学院卫生研究所工业化学物质安全性评价程序及基本要求3基本技术要求3.1涂料3.1.1外观色泽均匀的粘稠性液体，无明显机械杂质和絮状物。3.1.2有效期PRTV为单组分涂料，有效期不短于6个月（室温下贮存）。试验条件：按GB6753.3，在50±2C的加速试验条件下贮存30日，或在标准温度条件下（25±2C）贮存6个月，然后按例行试验项目做检验，全部项目通过为合格。3.1.3毒性实际无毒性。3.1.4电气性能3.1.4.1体积电阻率不小于1.0×1014Ω.m。3.1.4.2相对介电常数εr不大于3.0；介质损耗角正切值tgδ不大于0.3％。3.1.4.3介电强度E不小于25MV/m。3.1.4.4耐漏电起痕及耐电蚀损性不低于TMA4.5级。判定条件：蚀深不大于2.5mm。3.1.5理化性能3.1.5.1拉伸强度（抗张强度）不小于3.5MPa，扯断伸长率不小于400%。试验条件：按GB/T528，采用Ⅰ型试样类型。3.1.5.2撕裂强度（抗撕强度）不小于12.0kN/m。试验条件：按GB/T529，采用直角形试样。3.1.5.3PRTV与瓷釉或玻璃表面的粘接拉伸剪切强度不小于3.5MPa。3.1.5.4阻燃性为FV0级。3.2涂层3.2.1外观固化后的涂层平整、光滑、无气泡。3.2.2硫化（固化）时间第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页3.2.2.1表干时间：不大于45min（25±2℃，40%～70%RH）。3.2.2.2实干时间：不大于72h（25±2℃，40%～70%RH）。3.2.3憎水性3.2.3.1憎水性：憎水性分级一般为HC1～HC2级，不低于HC2级。3.2.3.2憎水性的减弱特性：憎水性分级一般为HC3～HC4级，不低于HC4级。试验...
