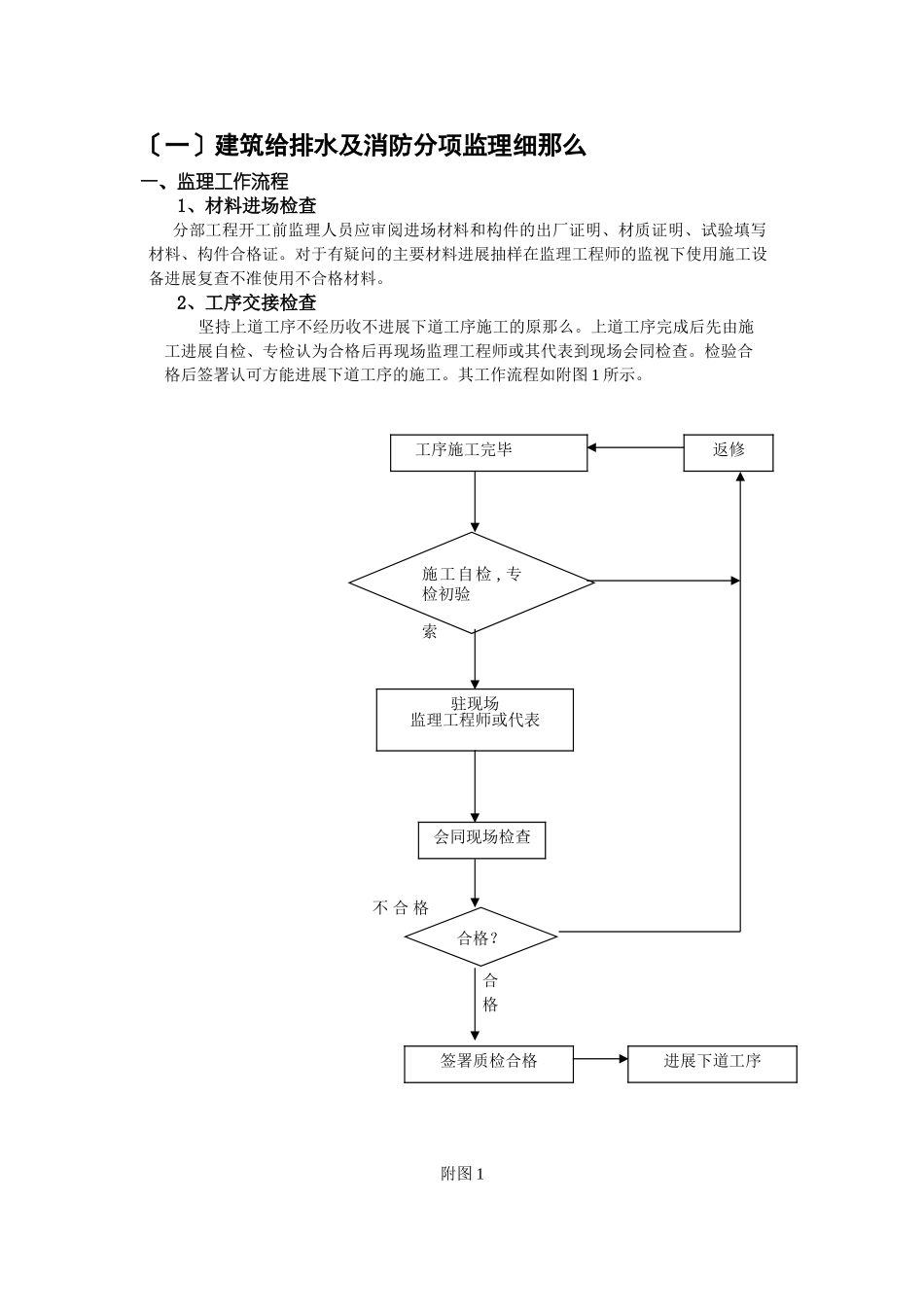

〔一〕建筑给排水及消防分项监理细那么一、监理工作流程1、材料进场检查分部工程开工前监理人员应审阅进场材料和构件的出厂证明、材质证明、试验填写材料、构件合格证。对于有疑问的主要材料进展抽样在监理工程师的监视下使用施工设备进展复查不准使用不合格材料。2、工序交接检查坚持上道工序不经历收不进展下道工序施工的原那么。上道工序完成后先由施工进展自检、专检认为合格后再现场监理工程师或其代表到现场会同检查。检验合格后签署认可方能进展下道工序的施工。其工作流程如附图1所示。不合格合格附图1工序施工完毕返修施工自检,专检初验索驻现场监理工程师或代表会同现场检查合格？签署质检合格进展下道工序二、专业工程特点本工程为四层卫生院行政楼框架构造。本工程给水系统包括有：生活给排水系统、消火栓给水系统其中生活给水方式为四层及以下由政给水系统网直接供给水压为0.25MPa。屋面雨水设87型雨水斗,雨水排水均为外排系统泵房及地下室的废水及雨水经聚集后排至设于地下室的集水坑经搅拌后由排污泵排至室外网。生活给水径DN≥50mm及各给水立采用孔网钢带塑料复合〔电热熔连接〕径DN＜50mm采用PP-R给水〔压力等级≥1.0MPa电热熔连接〕；生活给水径DN≤50mm采用铜截止阀水表安装于各层道井内。地面以上排水立采用U-PVC螺旋夹层静音横采用PVC；地面以下及在一层顶需转弯的排水横采用橡胶封圈柔性接口机制排水铸铁；提升泵后有压采用钢；雨水排出采用U-PVC加筋塑料通气采用UPVC塑料排水。室内消防采用无缝钢径DN＜100丝扣连接DN≥100分段沟槽式接头连接。三、监理工作控制目的及控制要点1、监理工作控制目的：本工程工程监理目的为合格。2、监理工作控制要点及控制〔一〕给水道安装工程控制要点：（1）隐蔽道和给水、消防系统的水压试验结果必须符合设计要求和施工规定。生活给水高区试验压力为1.5MPa高区消火栓系统试验压力为1.65MPa其余生活、消防给水道试验压力为工作压力的1.5倍但不得小于0.6MPa。（2）埋地道沟实度必须符合设计要求或施工规定沟位置、标高符合设计要求。严禁铺设在未经处理的松土上。（3）给水引入与排水排出的程度净距不得小于1米。（4）立、横支安装应先装支托架支托架的规格、型式、间距必须符合设计要求或施工规定。（5）道穿过根底、墙壁和楼板应配合土建预留孔洞。（6）埋地道的防腐层应符合设计要求和施工规定。（7）饮用水道在使用前应用20—30mg/L离氯的水灌满道进展消,含氯水在中应留置24小时以上。消完后,再用饮用水冲洗并经有关部门取样检验水质未被污染方可使用。质量通病的防治(1)托、吊、卡架不结实。由于剔洞深度不够卡子燕尾被切断埋设卡架洞内杂物未清理净又不浇水致使固定不牢；(2)立甩口高度不准确。其原因是由于层高超出允许偏向或测量不准；(3)立距墙不一致或半明半暗。其因是由于立位置安排不当或隔断墙位移偏向太大造成；(4)水流不畅或道堵塞。其原因是安装前未认真清理子；施工过程中口未及时封堵或封堵不严；水箱不及时加盖致使杂物落入堵塞或污染道；不按规定进展水压试验和通水前的冲洗；验收评定阶段（1）质量按?建筑给水排水及采暖工程质量验收?(GB50242-2002)第二章规定执行。（2）检验按?建筑给水排水及采暖工程质量验收?(GB50242-2002)第二章规定执行。（3）检查数量按?建筑给水排水及采暖工程质量验收?(GB50242-2002)第二章规定执行。（4）验收顺序：施工先自检并填写?分项工程质量检验评定表?后报检报送?工程报验单?。监理抽查记录：属实测检查记录于?分项工程质量检验评定表?上属观察等其他检查记录于?工程报验单?中。（5）验收合格：签署?工程报验单?。验收不合格：签返?工程报验单?签发?不合格工程?经整改后报送?整改复查报审表?。〔二〕排水道安装工程控制要点：1.隐蔽的排水和雨水道的灌水试验结果必须符合设计要求或施工规定。2.排水道坡度必须符合设计要求或施工规定。3.排水立应按设计要求或施工规定设置检查口塑料必须按设计要求装设置伸缩节。4.塑料排水,卡应为塑制卡架假设用钢制卡架应在外包橡胶垫圈。5.暗装或埋地的排水道在隐蔽前必须做灌水试验其灌水高度应不低于底层地面高度。6.雨水道不得...
