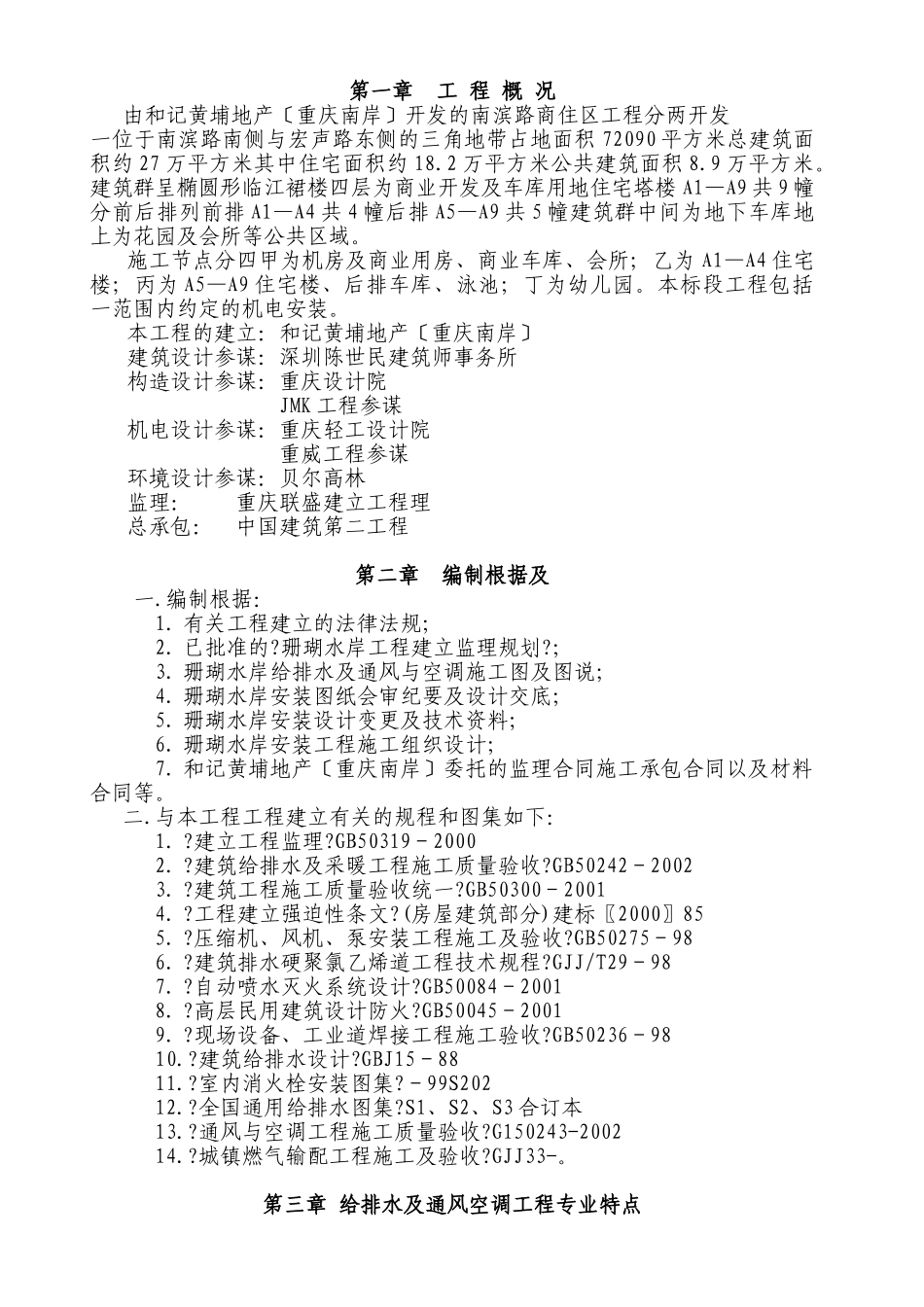

第一章工程概况由和记黄埔地产〔重庆南岸〕开发的南滨路商住区工程分两开发一位于南滨路南侧与宏声路东侧的三角地带占地面积72090平方米总建筑面积约27万平方米其中住宅面积约18.2万平方米公共建筑面积8.9万平方米。建筑群呈椭圆形临江裙楼四层为商业开发及车库用地住宅塔楼A1—A9共9幢分前后排列前排A1—A4共4幢后排A5—A9共5幢建筑群中间为地下车库地上为花园及会所等公共区域。施工节点分四甲为机房及商业用房、商业车库、会所；乙为A1—A4住宅楼；丙为A5—A9住宅楼、后排车库、泳池；丁为幼儿园。本标段工程包括一范围内约定的机电安装。本工程的建立：和记黄埔地产〔重庆南岸〕建筑设计参谋：深圳陈世民建筑师事务所构造设计参谋：重庆设计院JMK工程参谋机电设计参谋：重庆轻工设计院重威工程参谋环境设计参谋：贝尔高林监理：重庆联盛建立工程理总承包：中国建筑第二工程第二章编制根据及一.编制根据：1.有关工程建立的法律法规；2.已批准的?珊瑚水岸工程建立监理规划?；3.珊瑚水岸给排水及通风与空调施工图及图说；4.珊瑚水岸安装图纸会审纪要及设计交底；5.珊瑚水岸安装设计变更及技术资料；6.珊瑚水岸安装工程施工组织设计；7.和记黄埔地产〔重庆南岸〕委托的监理合同施工承包合同以及材料合同等。二.与本工程工程建立有关的规程和图集如下：1.?建立工程监理?GB50319－20002.?建筑给排水及采暖工程施工质量验收?GB50242－20023.?建筑工程施工质量验收统一?GB50300－20014.?工程建立强迫性条文?(房屋建筑部分)建标〖2000〗855.?压缩机、风机、泵安装工程施工及验收?GB50275－986.?建筑排水硬聚氯乙烯道工程技术规程?GJJ/T29－987.?自动喷水灭火系统设计?GB50084－20018.?高层民用建筑设计防火?GB50045－20019.?现场设备、工业道焊接工程施工验收?GB50236－9810.?建筑给排水设计?GBJ15－8811.?室内消火栓安装图集?－99S20212.?全国通用给排水图集?S1、S2、S3合订本13.?通风与空调工程施工质量验收?G150243-200214.?城镇燃气输配工程施工及验收?GJJ33-。第三章给排水及通风空调工程专业特点珊瑚水岸的给排水工程主要由生活给水系统排水系统消防系统组成。各系统的主要内容和特点如下：一.生活给水系统：水源从宏声路政网上引进一根DN300给水供生活、消防、室内外绿化、泳池及水景用水。会所、幼儿园、商铺、泳池、绿化由政压力直接供水。对于住宅A1—A4栋8层以下〔含8层〕由政压力直接供水8层以上经设于前排地库吊五层生活水泵房内之加压泵提升至屋顶水箱再由屋顶水箱供给其中顶上压力缺乏部分楼层由屋顶稳压泵加压稳压供水底下超压部分楼层经减压阀减压供水；A5—A7栋住宅4层以下〔含4层〕由政压力直接供水4层以上经设于前排地库吊五层生活水泵房内之加压泵提升至屋顶水箱再由屋顶水箱供给其中顶上压力缺乏部分楼层由屋顶稳压泵加压稳压供水；A8—A9栋高层住宅4层以下〔含4层〕由政压力直接供水4层—22层经设于前排地库吊五层生活水泵房内之加压泵提升至中间水箱再由中间水箱供给23层以上经中间上行泵提升至屋顶水箱再由屋顶水箱供给其中顶上压力缺乏部分楼层由屋顶稳压泵加压稳压供水；不同使用性质的用水设各自水表于前排商业地库吊一层总水表房内前排商业地库每层设水表房供各商铺单元安装水表详细水表数量根据以后实际用户数量确定普通住宅每层水表集中设于水表与消火栓共用井内。给水入户水表后转高位敷设于吊顶内入户后每户设一个控制阀于厨房。二.排水系统本工程采用污废合流雨污分流外排大部分污水靠重力自流通过固定于外墙的排水立在转换层聚集分流排入室外污水井流入政网。部分地下室的污废水经污水提升泵提升排入室外污水井。台雨水系统和屋面雨水系统分开设置均由雨水斗或地漏搜集后自流至室外雨水网。台雨水系统排出室外后先排入雨水口或雨水明沟再间接排放到室外雨水系统。空调冷凝水经冷凝水立或台雨水立搜集后间接排放到室外雨水系统。室内雨水悬吊DN≥250㎜的采用排水球墨铸铁承插橡胶圈连接；屋面雨水系统雨水所有径采用UPVC厚壁排水粘接；台雨水系统道所有径采用UPVC排水粘接；雨水检查井之间的雨水悬吊及悬吊的雨水口排放所有径采用排水球墨铸铁承插橡...
