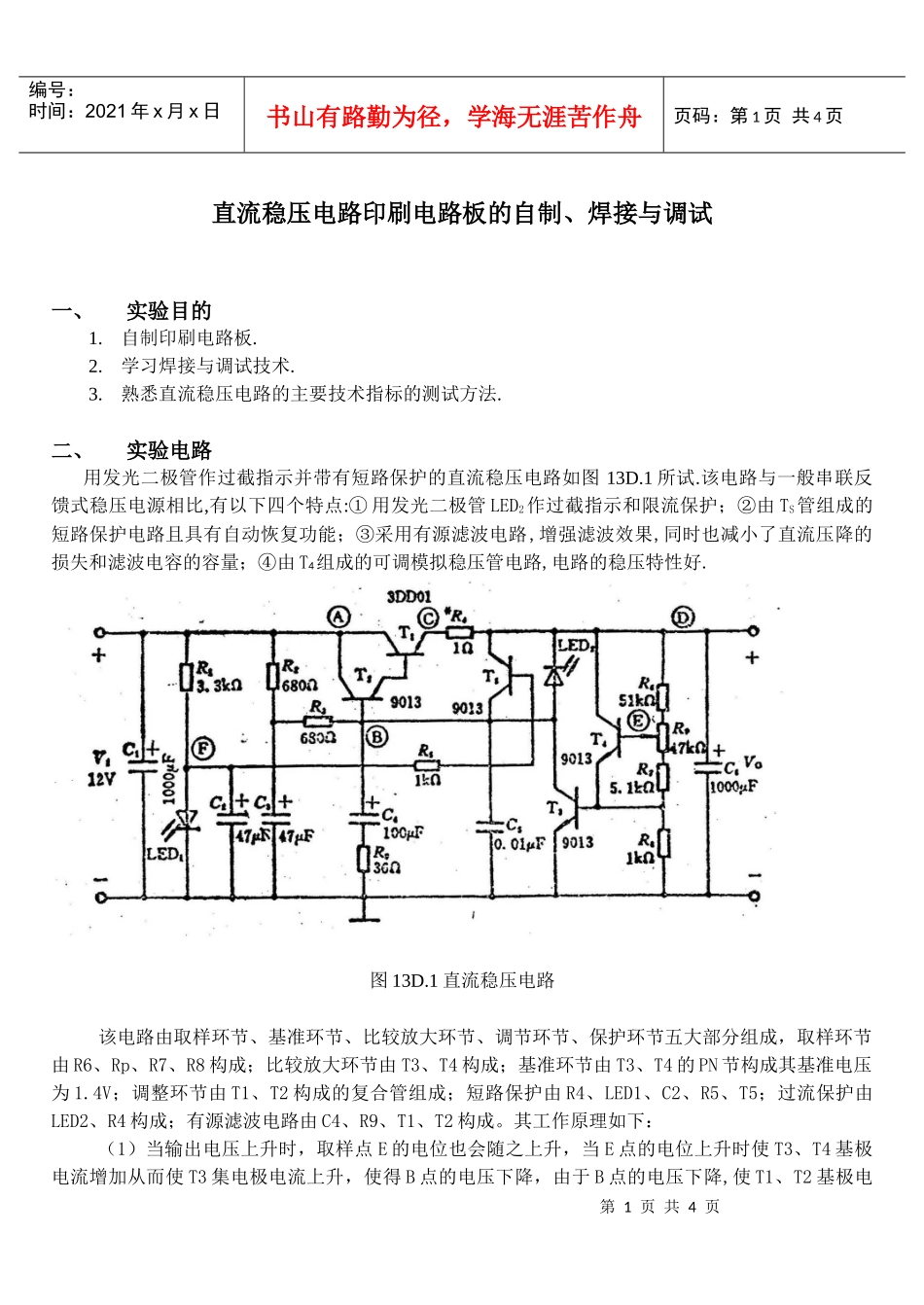

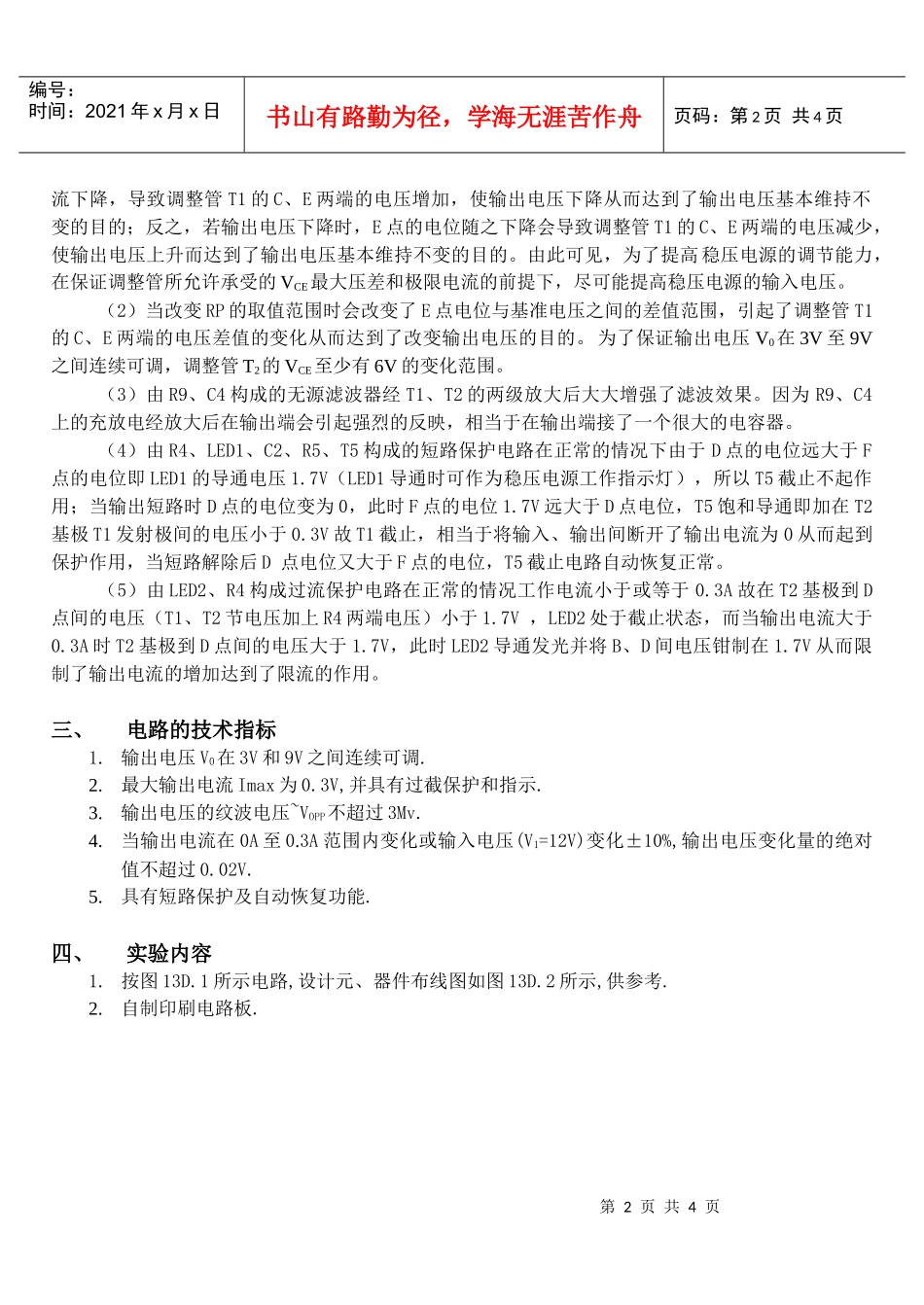

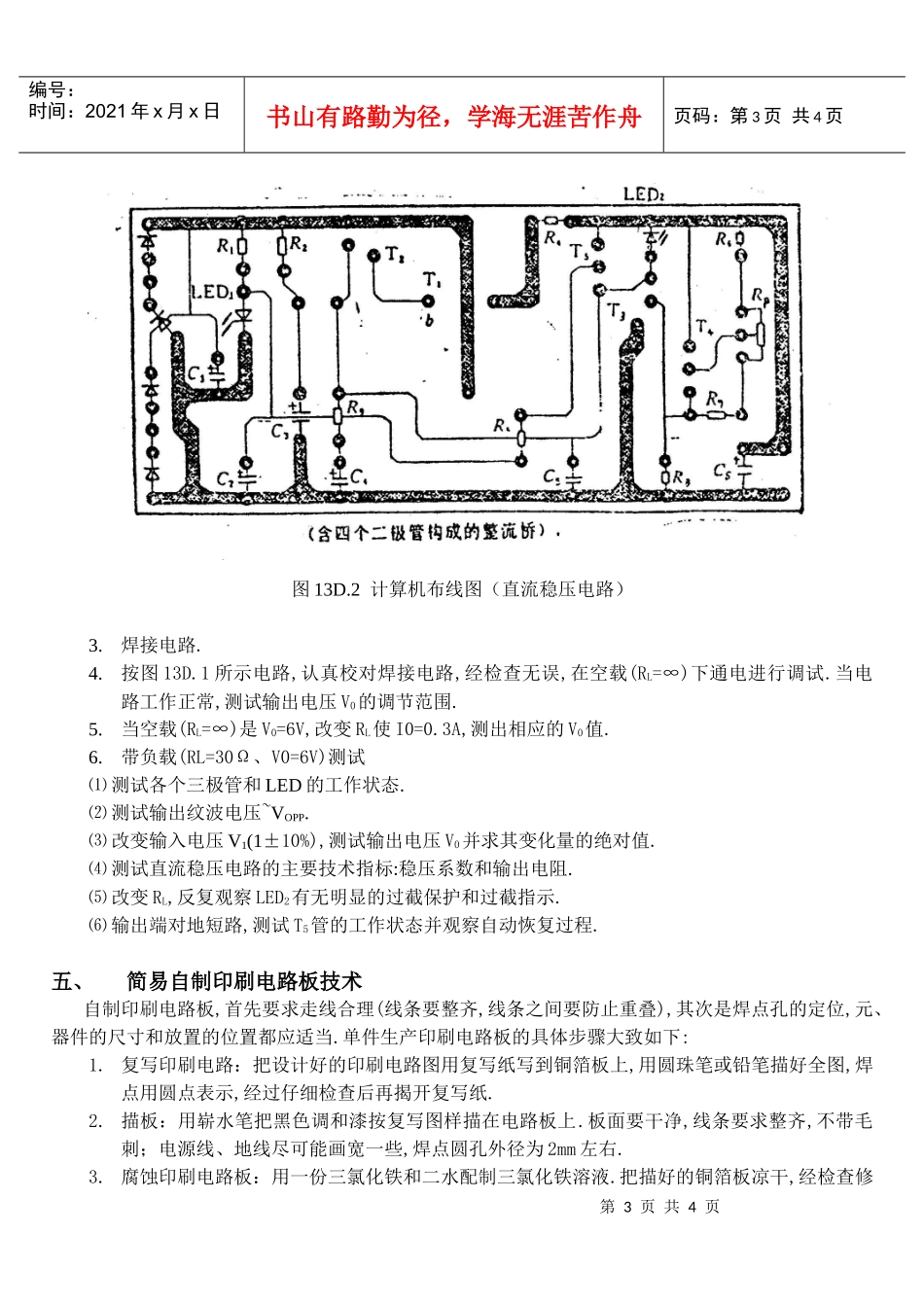

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页直流稳压电路印刷电路板的自制、焊接与调试一、实验目的1.自制印刷电路板.2.学习焊接与调试技术.3.熟悉直流稳压电路的主要技术指标的测试方法.二、实验电路用发光二极管作过截指示并带有短路保护的直流稳压电路如图13D.1所试.该电路与一般串联反馈式稳压电源相比,有以下四个特点:①用发光二极管LED2作过截指示和限流保护；②由TS管组成的短路保护电路且具有自动恢复功能；③采用有源滤波电路,增强滤波效果,同时也减小了直流压降的损失和滤波电容的容量；④由T4组成的可调模拟稳压管电路,电路的稳压特性好.图13D.1直流稳压电路该电路由取样环节、基准环节、比较放大环节、调节环节、保护环节五大部分组成，取样环节由R6、Rp、R7、R8构成；比较放大环节由T3、T4构成；基准环节由T3、T4的PN节构成其基准电压为1.4V；调整环节由T1、T2构成的复合管组成；短路保护由R4、LED1、C2、R5、T5；过流保护由LED2、R4构成；有源滤波电路由C4、R9、T1、T2构成。其工作原理如下：（1）当输出电压上升时，取样点E的电位也会随之上升，当E点的电位上升时使T3、T4基极电流增加从而使T3集电极电流上升，使得B点的电压下降，由于B点的电压下降,使T1、T2基极电第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页流下降，导致调整管T1的C、E两端的电压增加，使输出电压下降从而达到了输出电压基本维持不变的目的；反之，若输出电压下降时，E点的电位随之下降会导致调整管T1的C、E两端的电压减少，使输出电压上升而达到了输出电压基本维持不变的目的。由此可见，为了提高稳压电源的调节能力，在保证调整管所允许承受的VCE最大压差和极限电流的前提下，尽可能提高稳压电源的输入电压。（2）当改变RP的取值范围时会改变了E点电位与基准电压之间的差值范围，引起了调整管T1的C、E两端的电压差值的变化从而达到了改变输出电压的目的。为了保证输出电压V0在3V至9V之间连续可调，调整管T2的VCE至少有6V的变化范围。（3）由R9、C4构成的无源滤波器经T1、T2的两级放大后大大增强了滤波效果。因为R9、C4上的充放电经放大后在输出端会引起强烈的反映，相当于在输出端接了一个很大的电容器。（4）由R4、LED1、C2、R5、T5构成的短路保护电路在正常的情况下由于D点的电位远大于F点的电位即LED1的导通电压1.7V（LED1导通时可作为稳压电源工作指示灯），所以T5截止不起作用；当输出短路时D点的电位变为0，此时F点的电位1.7V远大于D点电位，T5饱和导通即加在T2基极T1发射极间的电压小于0.3V故T1截止，相当于将输入、输出间断开了输出电流为0从而起到保护作用，当短路解除后D点电位又大于F点的电位，T5截止电路自动恢复正常。（5）由LED2、R4构成过流保护电路在正常的情况工作电流小于或等于0.3A故在T2基极到D点间的电压（T1、T2节电压加上R4两端电压）小于1.7V，LED2处于截止状态，而当输出电流大于0.3A时T2基极到D点间的电压大于1.7V，此时LED2导通发光并将B、D间电压钳制在1.7V从而限制了输出电流的增加达到了限流的作用。三、电路的技术指标1.输出电压V0在3V和9V之间连续可调.2.最大输出电流Imax为0.3V,并具有过截保护和指示.3.输出电压的纹波电压~VOPP不超过3Mv.4.当输出电流在0A至0.3A范围内变化或输入电压(V1=12V)变化±10%,输出电压变化量的绝对值不超过0.02V.5.具有短路保护及自动恢复功能.四、实验内容1.按图13D.1所示电路,设计元、器件布线图如图13D.2所示,供参考.2.自制印刷电路板.第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页图13D.2计算机布线图（直流稳压电路）3.焊接电路.4.按图13D.1所示电路,认真校对焊接电路,经检查无误,在空载(RL=∞)下通电进行调试.当电路工作正常,测试输出电压V0的调节范围.5.当空载(RL=∞)是V0=6V,改变RL使I0=0.3A,测出相应的V0值.6.带负载(RL=30Ω、V0=6V)测试⑴测试各个三极管和LED的工作状态.⑵测试输出纹波电压~VOPP.⑶改变输入电压V1(1±10%),测试输出电压V0并求其变化量的绝对值.⑷测试直流稳压...
