模拟电路实训项目二单级信号放大器的装配与调试实验报告

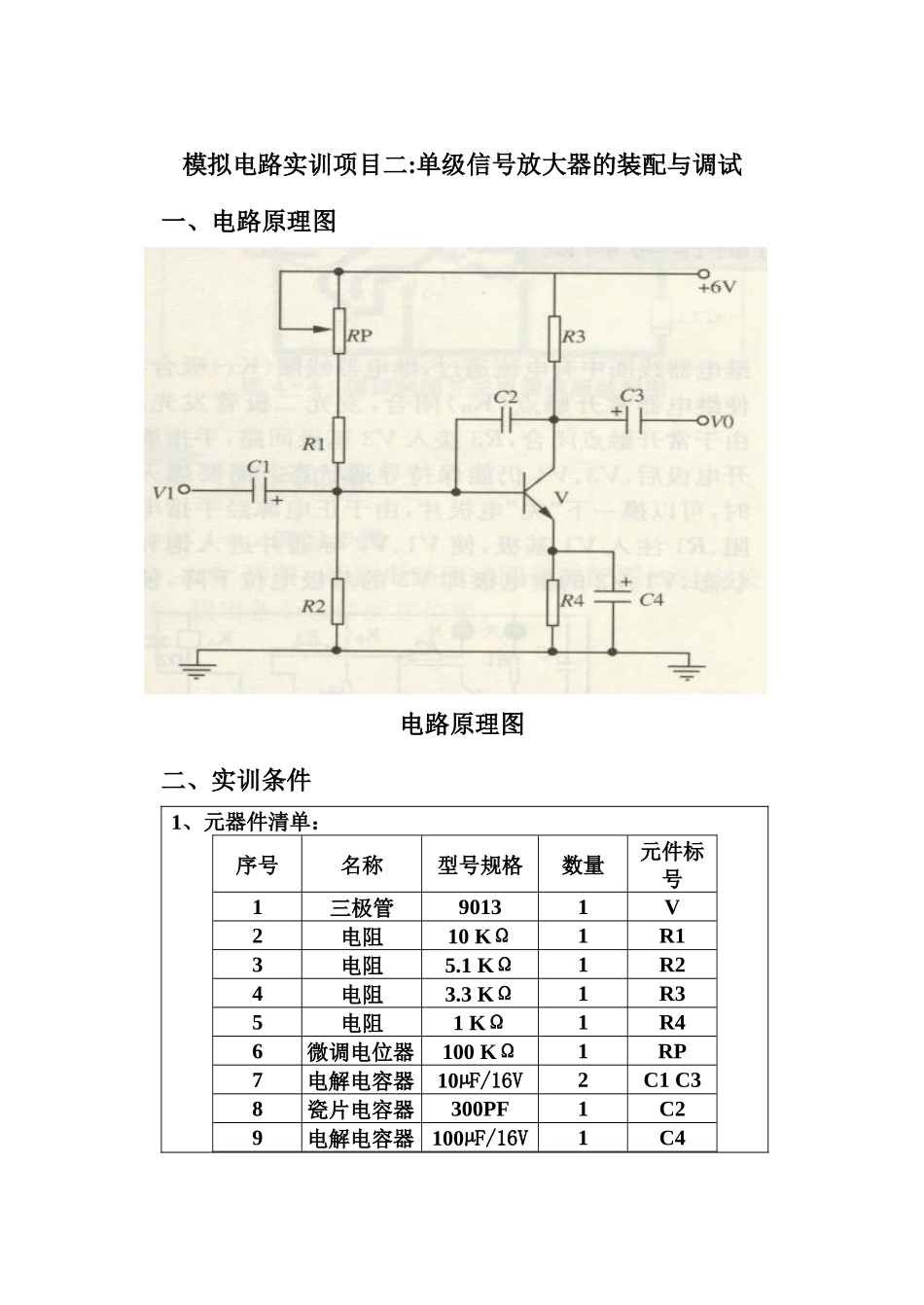

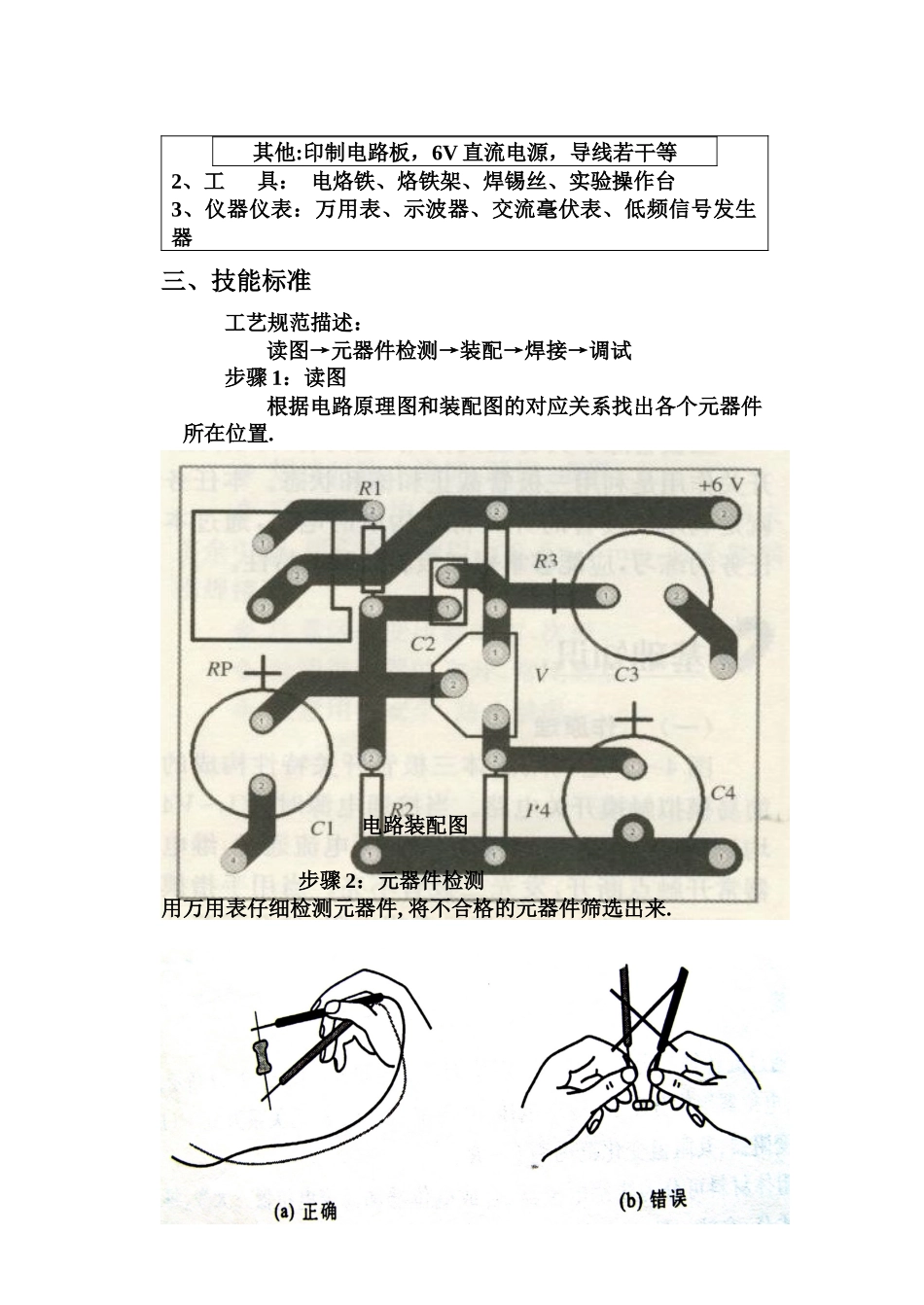

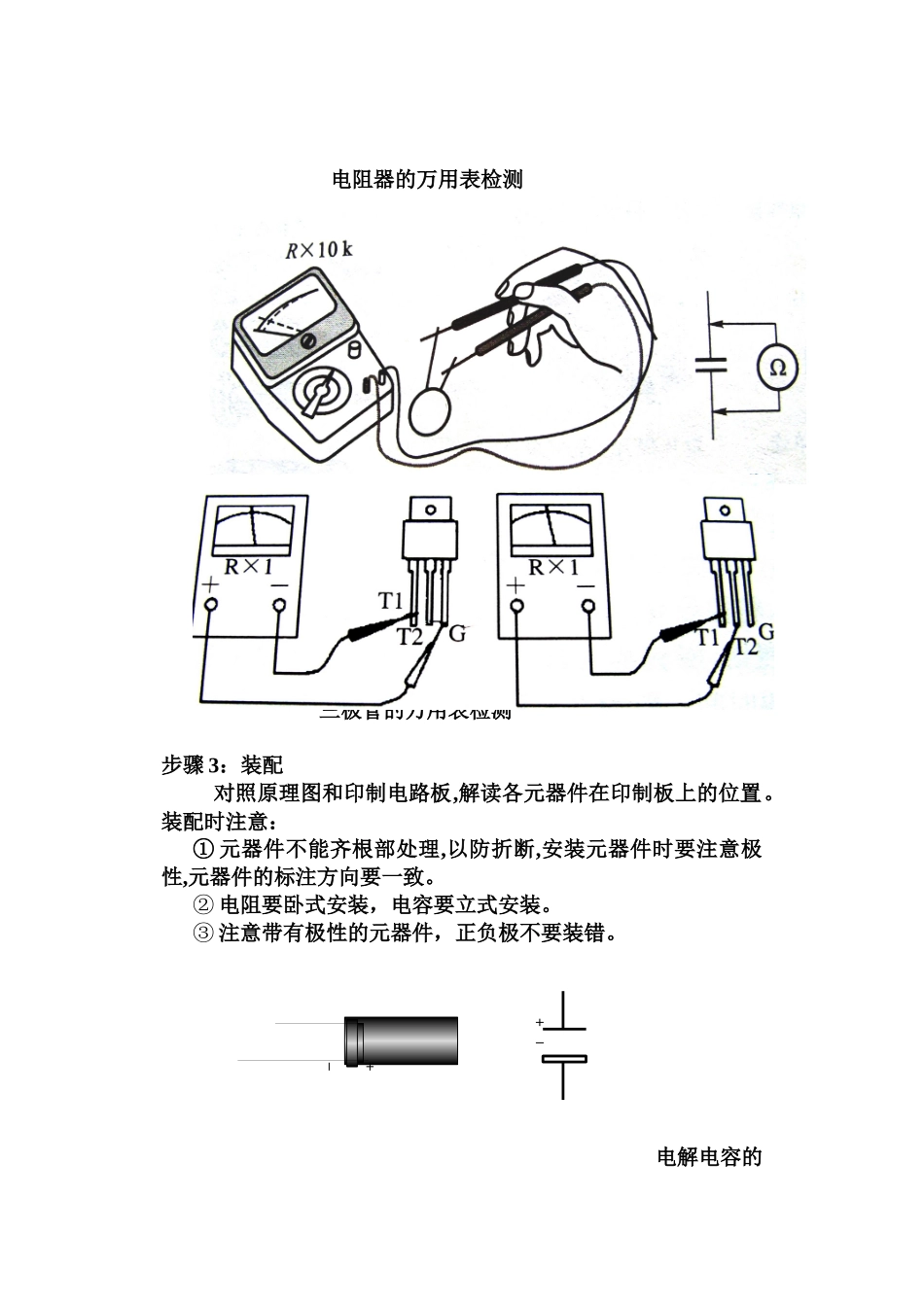

模拟电路实训项目二:单级信号放大器的装配与调试一、电路原理图电路原理图二、实训条件1、元器件清单：序号名称型号规格数量元件标号1三极管90131V2电阻10 KΩ1R13电阻5.1 KΩ1R24电阻3.3 KΩ1R35电阻1 KΩ1R46微调电位器100 KΩ1RP7电解电容器10µF/16V2C1 C38瓷片电容器300PF1C29电解电容器100µF/16V1C4其他:印制电路板，6V 直流电源，导线若干等2、工 具： 电烙铁、烙铁架、焊锡丝、实验操作台3、仪器仪表：万用表、示波器、交流毫伏表、低频信号发生器三、技能标准工艺规范描述：读图→元器件检测→装配→焊接→调试步骤 1：读图 根据电路原理图和装配图的对应关系找出各个元器件所在位置.电路装配图步骤 2：元器件检测 用万用表仔细检测元器件, 将不合格的元器件筛选出来.－＋＋ －电阻器的万用表检测电容器的万用表检测三极管的万用表检测步骤 3：装配 对照原理图和印制电路板,解读各元器件在印制板上的位置。装配时注意：① 元器件不能齐根部处理,以防折断,安装元器件时要注意极性,元器件的标注方向要一致。② 电阻要卧式安装，电容要立式安装。③ 注意带有极性的元器件，正负极不要装错。 电解电容的极性烙铁斜面紧靠元器件引脚，烙铁尖抵住印刷电路焊盘进行加热 abcdefghi元器件的安装步骤 4: 整机焊接要进行认真的检查,有无虚焊和假焊,焊点之间有否连接,以防引起短路,烧坏集成短路.焊接完成后剪去多余引脚,留头在焊面以上 0.5-1mm,且不能损坏焊接面.典型焊点外观 焊接时电烙铁的正确位置 abcdef 焊点的正确形状 焊点的正确形状（俯视）步骤 5：测试① 检查各元器件装配装配无误后,用烙铁将断口 A 处连接好接通电源.② 调整放大电路的静态工作点，调节 RP，使 VE=1V,测出VB、VC 计入表中。③ 将断口 A 处焊开，测量三极管的集电极电流 Ic 处，计入表中.④ 测量电压放大倍数.调节低频信号发生器，使其输出1KHz 10mV 的正弦波信号，加至放大器输入端，放大器的输出端不接负载电阻，用毫伏表分别测出输入端和输出端电压的有效值，计算空载下的 Av 值，计入表中。⑤ 外接 3.3k 的负载电阻,按照上述方法,再次测量输入端和输出端电压的有效值,计算带载下的 Av 值,计入表中比较得数.四、情感要求尊敬师长：爱岗敬业：安全操作：文明生产：协作精神：工作效益：五、评价标准项目内容配分评分标准扣分1装前准备1、根据图纸核对所 用 元 件 的 规格、型号和数量2、对电路板按图作线路检...
