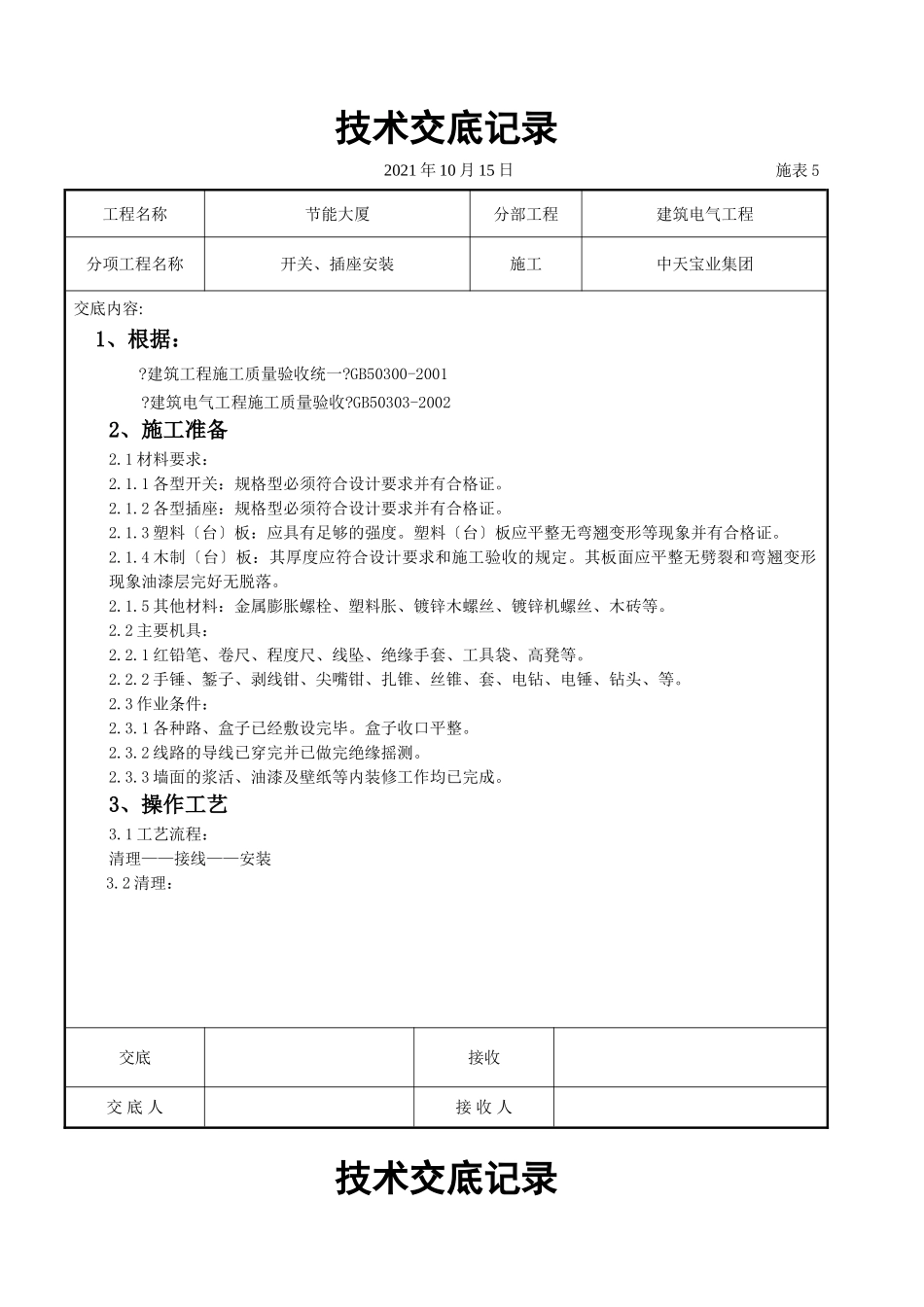

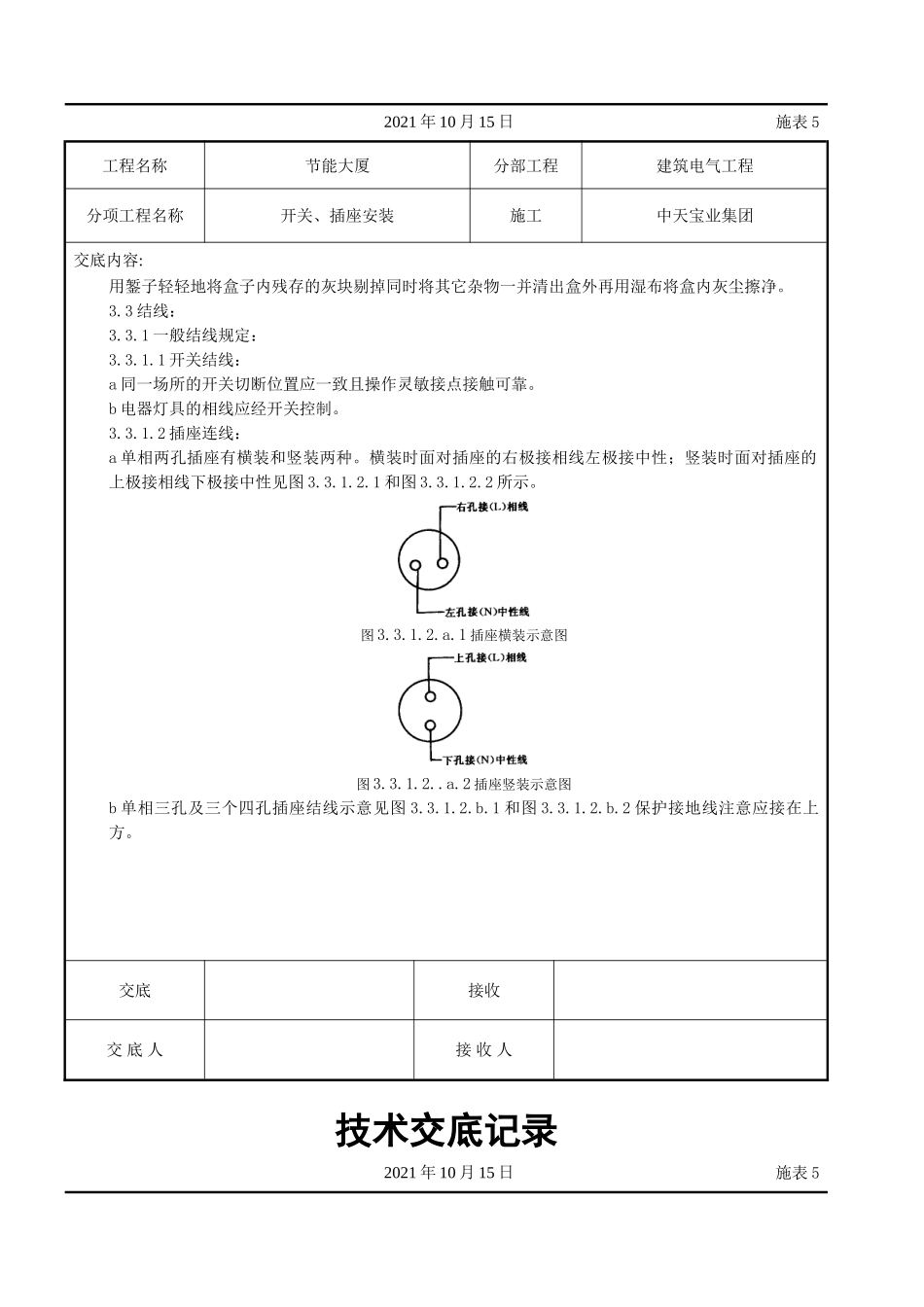

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称开关、插座安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20022、施工准备2.1材料要求：2.1.1各型开关：规格型必须符合设计要求并有合格证。2.1.2各型插座：规格型必须符合设计要求并有合格证。2.1.3塑料〔台〕板：应具有足够的强度。塑料〔台〕板应平整无弯翘变形等现象并有合格证。2.1.4木制〔台〕板：其厚度应符合设计要求和施工验收的规定。其板面应平整无劈裂和弯翘变形现象油漆层完好无脱落。2.1.5其他材料：金属膨胀螺栓、塑料胀、镀锌木螺丝、镀锌机螺丝、木砖等。2.2主要机具：2.2.1红铅笔、卷尺、程度尺、线坠、绝缘手套、工具袋、高凳等。2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套、电钻、电锤、钻头、等。2.3作业条件：2.3.1各种路、盒子已经敷设完毕。盒子收口平整。2.3.2线路的导线已穿完并已做完绝缘摇测。2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称开关、插座安装施工中天宝业集团交底内容:用錾子轻轻地将盒子内残存的灰块剔掉同时将其它杂物一并清出盒外再用湿布将盒内灰尘擦净。3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致且操作灵敏接点接触可靠。b电器灯具的相线应经开关控制。3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。横装时面对插座的右极接相线左极接中性；竖装时面对插座的上极接相线下极接中性见图3.3.1.2.1和图3.3.1.2.2所示。图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称开关、插座安装施工中天宝业集团交底内容:图3.3.1.2.b.1单相三孔插座示意图图3.3.1.2.b.2三相四孔插座示意图c交、直流或不同电压的插座安装在同一场所时应有尽有明显区别且其插头与插座配套均不能互相代用。d插座箱多个插座导线连接时不允许拱头连接应采用1C型压接帽压接总头后再进展分支线连接。3.4安装开关、插座准备：先将盒内甩出的导线留出维修长度削出线芯注意不要碰伤线芯。将导线按顺时针方向盘绕在开关插座对应的接线柱上然后旋紧压头。假如是独芯导线也可将线芯直接插入接线孔内再用顶丝将其压紧。注意线芯不得外露。3.4.1开关、插座安装：3.4.1.1一般安装规定：开关安装规定：〔a〕接线开关距地面的高度一般为2～3m；距门口为150～200mm；且拉线的出口应向下。〔b〕扳把开关距地面的高度为1.4m距门口为150～200mm；开关不得置于单扇门后。〔c〕暗装开关的面板应端正、严并与墙面平；交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称开关、插座安装施工中天宝业集团交底内容:〔d〕开关位置应与灯位相对应同一室内开关方向应一致；〔e〕成排安装的开关高度应一致上下差不大于2mm拉线开关相邻间距一般不小于20mm；〔f〕多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；〔g〕在易燃、易爆和特别潮湿的场所开关应分别采用防爆型、闭型或安装在其它处所控制；〔h〕民用住宅严禁装设床头开关〔i〕明线敷设的开关应安装在不少于15mm厚的木台上。3.4.1.2插座安装规定：〔a〕暗装和工业用插座距地面不应低于30cm；〔b〕在儿童活动场所应采用平安插座。采用普通插座时其安装高度不应低于1.8m；〔c〕同一室内安装的插座上下差不应大于5mm；成排安装的插座上下差不应大于2mm；〔d〕暗装的插座应有专用盒盖板应端正严并与墙面平；〔e〕落地插座应有保护盖板；〔f〕在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。3.4.2开关、插座安装：3.4.2.1暗装开关、插座：按按线要求将盒内甩出的导线与开关、插座的面板连接好...
