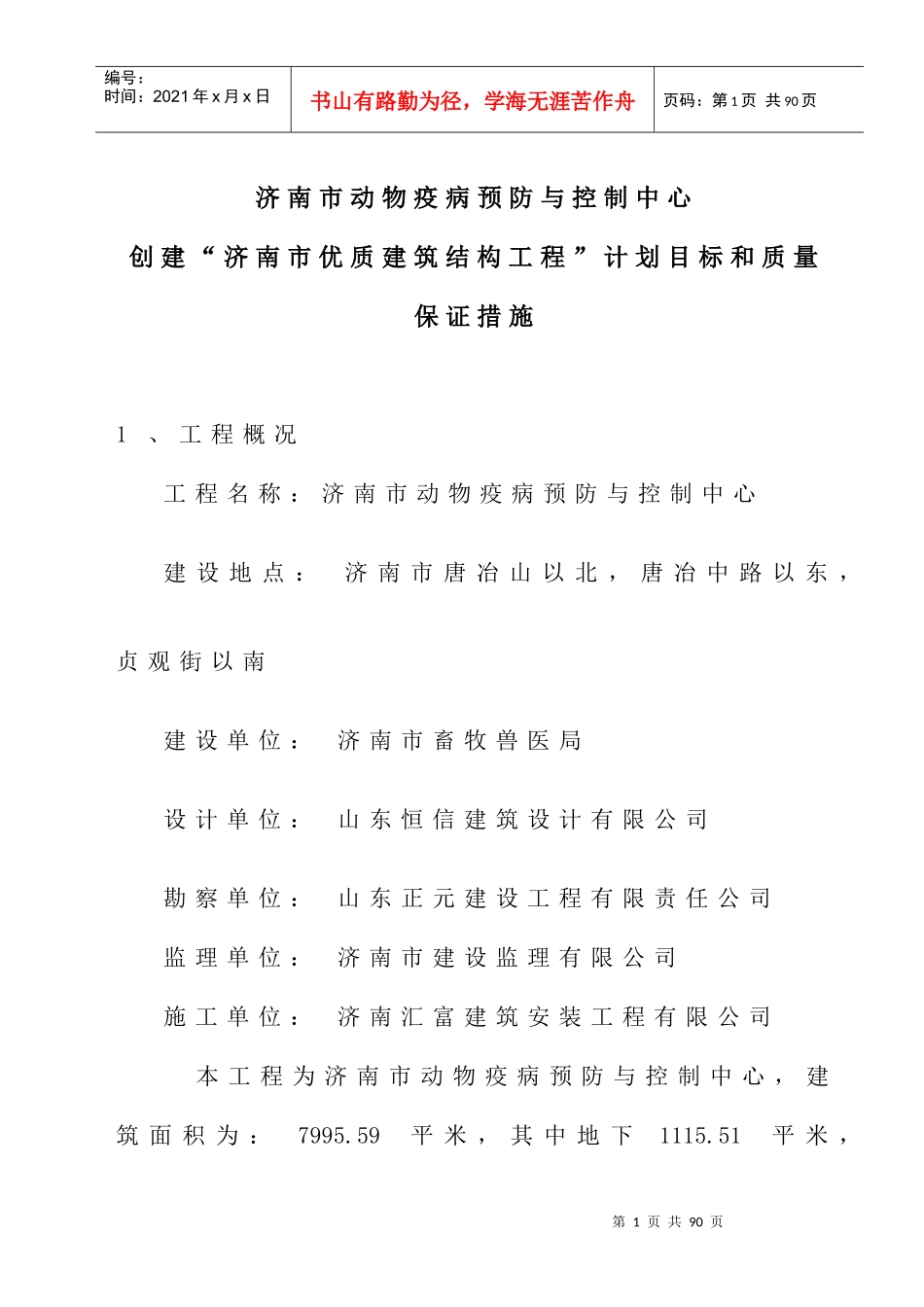

第1页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共90页济南市动物疫病预防与控制中心创建“济南市优质建筑结构工程”计划目标和质量保证措施1、工程概况工程名称:济南市动物疫病预防与控制中心建设地点:济南市唐冶山以北,唐冶中路以东,贞观街以南建设单位:济南市畜牧兽医局设计单位:山东恒信建筑设计有限公司勘察单位:山东正元建设工程有限责任公司监理单位:济南市建设监理有限公司施工单位:济南汇富建筑安装工程有限公司本工程为济南市动物疫病预防与控制中心,建筑面积为:7995.59平米,其中地下1115.51平米,第2页共90页第1页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共90页地上6870.73平米;主体结构采用框架结构(布置少量剪力墙),主楼基础采用平板式筏板基础,10-13轴局部单层地下室为独立基础加防水板。总建筑高度43.70m,地上10层(不包括屋顶水箱及电梯机房),地下室层高为3.780m,一层层高为4.40m,二层至九层层高均为4.20m,十层层高为4.80m,屋顶水箱及电梯机房层高为3.90m。本工程相对标高±0.000相当于绝对标高81.350m。1.1建筑特点:外墙:乙烯泡沫板涂料外墙;干挂大理石及玻璃幕墙。屋面采用60厚挤塑板作为保温层。楼地面:污物处理站、地下室地面、口部房、泵房及消防水池地面、通风竖井、台阶平台为水泥砂浆地面;机房间、楼顶水箱间、实验室楼面、非上人屋面为水泥砂浆楼面;地下室与一层之间的楼板为地面砖楼面;卫生间、盥洗室为地面砖防水楼面;侯梯厅、楼梯间、台阶平台为磨光大理石楼面;第3页共90页第2页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共90页内墙:卫生间、淋浴间、盥洗室为面砖防水内墙;污物处理站为块料墙面;战时机房为粘贴矿棉吸声板内墙;其他房间为混合砂浆抹面内墙。顶棚:一层至四层及十层为装饰石膏板吊顶;所有楼层卫生间为铝合金条板吊顶;其他房间为水泥砂浆涂料顶棚。门窗:铝合金窗,木夹板门。屋面及地下防水:倒置式细石混凝土防水保温上人屋面,为两道3+3mm厚聚酯胎SBS卷材防水保温屋面,地下室防水层为一道4mm厚聚酯胎SBS防水卷材。1.2结构特点:本工程为框架结构(布置少量剪力墙),主楼基础采用平板式筏板基础,10-13轴局部单层地下室为独立基础加防水板。建筑结构安全等级为二级。混凝土:筏板基础、防水板及无上部结构的地下室顶板C35P6;素混凝土垫层C20;基础顶~16.900m剪力墙、边缘构件、框架柱C40;地下室挡土墙抗渗等级为P6;16.900m~37.900m剪力墙、边缘构件、框架柱C35;梁板楼梯及37.900m以上剪力墙、边缘构件、框架柱、楼梯柱C30;卫生间及钢筋混凝第4页共90页第3页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共90页土雨篷采用抗渗混凝土,等级为P6;后浇带混凝土强度等级提高一级;圈梁、构造柱、现浇过梁混凝土强度等级为C30。钢筋:主要采用HPB300级、HRB400级。埋在土中的墙体及电梯井道采用Mu15煤矸石烧结砖,M5水泥砂浆砌筑;地上填充墙采用A3.5级加气混凝土砌块、加气混凝土砌块容重≤7.0KN/m³,M5混合砂浆砌筑1.3.安装工程安装工程包括管道工程和电气工程两部分。其中管道工程部分包括给排水系统、消防系统。给水管道暂按衬塑钢管和塑料管两种考虑,敷设方式为明敷和暗敷;排水管道按U-PVC考虑,室外部分PVC-U双壁波纹管。消防主要有消火栓和自动喷淋。电气部分包括照明系统、防雷及接地、供配电系统。弱电部分包括消防报警、及联动电话、网络、不可视对讲等系统。并设有火灾自动报警系统及避雷系统。第5页共90页第4页共90页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共90页2、创建“济南市优质建筑结构工程”计划目标以下各项内容均为“济南市优质建筑结构工程”计划组成部分,为了保证本计划的贯彻执行,在修订前施工现场各有关单位和部门必须遵照执行。总体目标为贯彻公司“科学、信誉、优质、高效”的质量方针,项目部确定“以人为本,强化过程管理,追求产品卓越,打造优质品牌,创建精品工程,让用户满意。”的服务...
