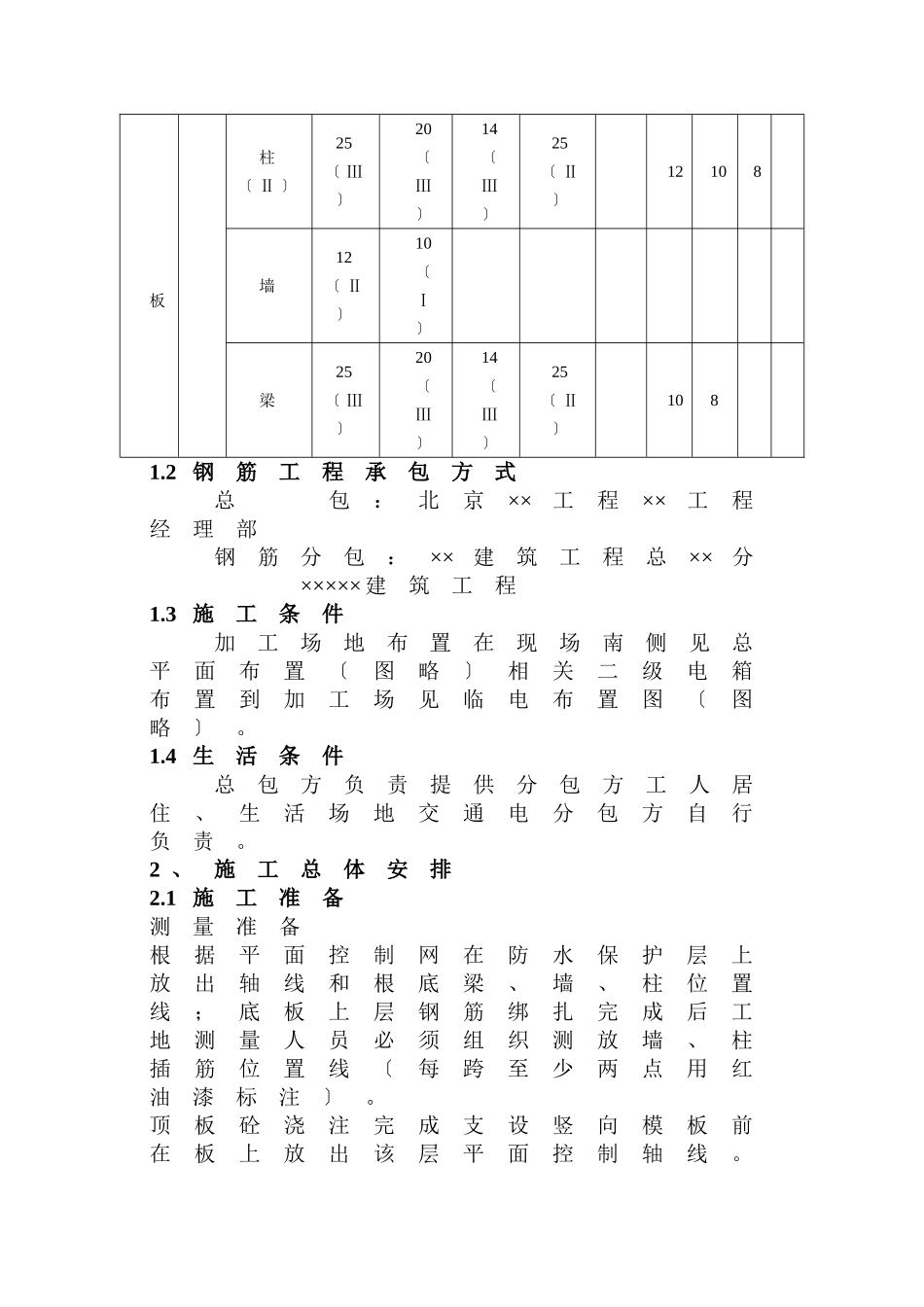

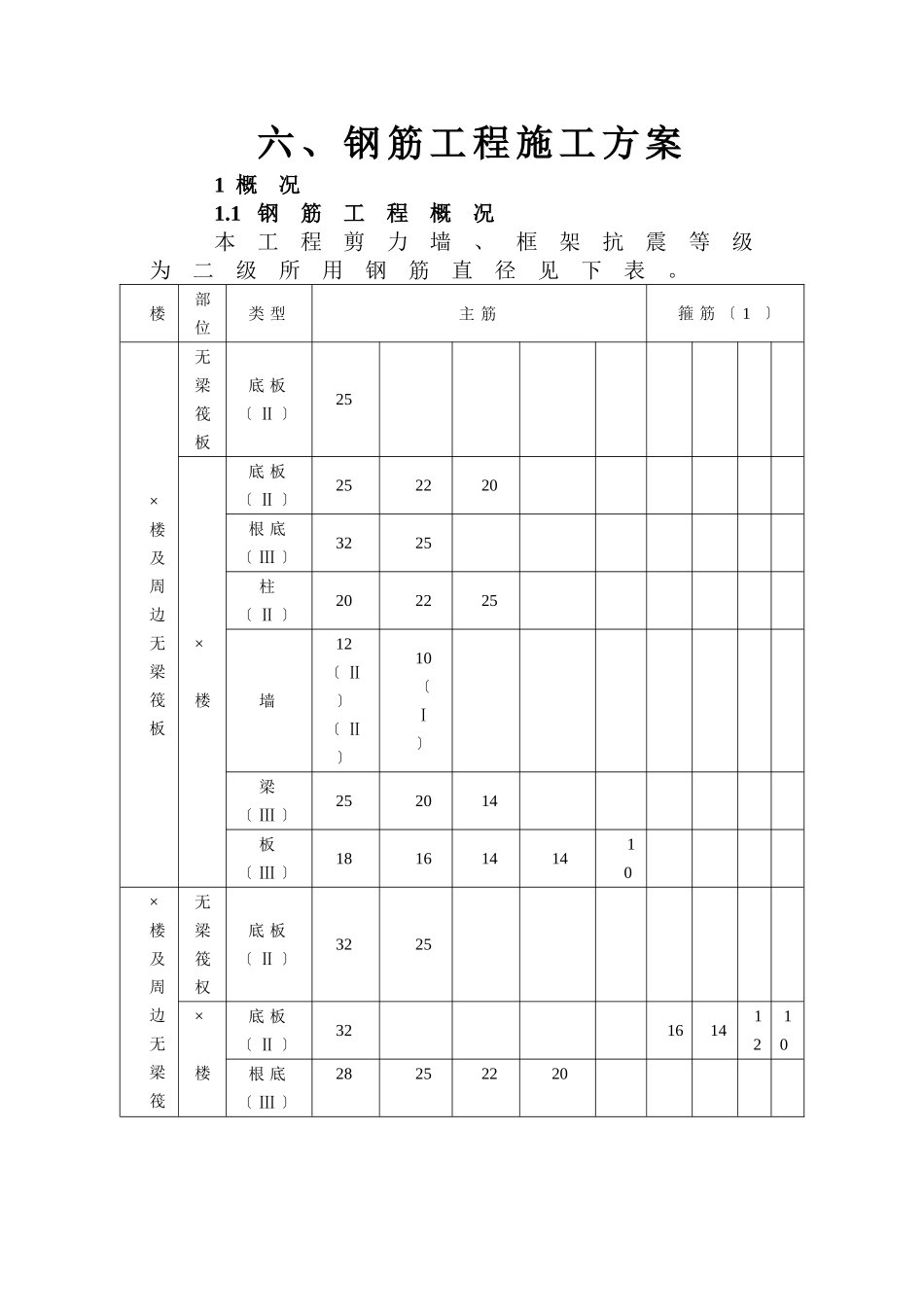

六、钢筋工程施工方案1概况1.1钢筋工程概况本工程剪力墙、框架抗震等级为二级所用钢筋直径见下表。楼部位类型主筋箍筋〔1〕×楼及周边无梁筏板无梁筏板底板〔Ⅱ〕25×楼底板〔Ⅱ〕252220根底〔Ⅲ〕3225柱〔Ⅱ〕202225墙12〔Ⅱ〕〔Ⅱ〕10〔Ⅰ〕梁〔Ⅲ〕252014板〔Ⅲ〕1816141410×楼及周边无梁筏无梁筏权底板〔Ⅱ〕3225×楼底板〔Ⅱ〕3216141210根底〔Ⅲ〕28252220板柱〔Ⅱ〕25〔Ⅲ〕20〔Ⅲ〕14〔Ⅲ〕25〔Ⅱ〕12108墙12〔Ⅱ〕10〔Ⅰ〕梁25〔Ⅲ〕20〔Ⅲ〕14〔Ⅲ〕25〔Ⅱ〕1081.2钢筋工程承包方式总包：北京××工程××工程经理部钢筋分包：××建筑工程总××分×××××建筑工程1.3施工条件加工场地布置在现场南侧见总平面布置〔图略〕相关二级电箱布置到加工场见临电布置图〔图略〕。1.4生活条件总包方负责提供分包方工人居住、生活场地交通电分包方自行负责。2、施工总体安排2.1施工准备测量准备根据平面控制网在防水保护层上放出轴线和根底梁、墙、柱位置线；底板上层钢筋绑扎完成后工地测量人员必须组织测放墙、柱插筋位置线〔每跨至少两点用红油漆标注〕。顶板砼浇注完成支设竖向模板前在板上放出该层平面控制轴线。待竖向钢筋绑扎完成后在每层竖向钢筋上部标出标高控制点。机具准备〔1〕剥肋滚压直螺纹机械连接机具1〕钢筋剥肋滚压直螺纹机顶峰钢筋施工时至少保证10台钢筋剥肋流压直螺纹机。其技术参数如下表所求：设备型GHG50型GHG40型滚丝头型50型40型可加工钢筋范围25~5016~40整机质量〔kg〕6005902〕限位挡铁；对钢筋的夹持位置进展限位型划分与钢筋规格一样。3〕螺纹环规用于检验钢筋丝头的专用量具。4〕力矩扳手力矩扳手的精度为±5。5〕辅助机具砂轮切割机：用于钢筋端面平头。用于检验钢筋丝头的专用量具。〔2〕冷挤压机械连接机具1〕钢筋压接器YJQ-32〔3台〕用于挤压钢筋接头。2〕辅助机具包括模具、检测工具〔卡板、测深尺〕。2.2施工手续现场所有钢筋工必须具备上岗证焊工必须具备合格证〔在使用内〕。剔口钢筋机械接头施工的人员必须进展技术培训经考核合格前方可执证上岗。未经培训的人员严禁操作设备。2.3材料进场方案材料进场方案随工程进度施工前认真阅图纸〔包括与建筑图对应情况〕、方案、相关平安质量做到图纸上问题提早与设计联络解决配筋及施工中重点突出。2.5理人员及劳务人员培训工程技术部按规定对工程相前部门及分包进展方案、措施交底(包括书面和口头〕；每周二下午1:30利用简短时间由分包理层向其钢筋操作层进展方案、措施交底〔包括书面和口头〕并由工程技术部和质量部参加。3.主要施工3.1原材采购与供给钢筋选用大型钢厂的热轧、低碳Ⅰ级、Ⅱ级、Ⅲ级钢筋严格执行ISO9001:2000质量和相关程序。剥肋滚压直螺纹头所用的连接套筒采用优质碳素构造钢。冷挤压接头所用的连接套筒采用20#钢。3.2配筋及相关要求受力筋保护层部位保护层厚度(mm)备注底板、根底梁、外墙迎水面50底板、根底梁非迎水面35外墙非迎水面30内墙15柱30不小于纵向主筋直径钢筋锚固名称锚固长度末端弯钩长度备注D＜25d≥25根底梁35d≥10d底板35d40d≥10d墙柱查筋直接插至底板下外表≥10d详见结0-48钢筋接头及搭接长度××建筑分与××建筑分界处度板沉降后浇带风筋接头采用冷挤压连接等级为A级；×楼与××楼分界处底板沉降后浇带上铁采用剥滚压直螺纹连接A级接头下铁采用搭接连接；其他部位钢筋；dΦ20mm的钢筋采用肋溢压直螺纹连拉机械连接等级为A级；d<Φ20mm采用搭接连接。温度后浇带钢筋直接通过不断开。A钢筋搭接长度见下表且≥300mm：钢筋级别C30、C35≥C40D≤25d>25d≤25d>25I级钢29dII级钢41d47d41d47dIII钢钢47d53d41d47dB接头的末端距钢筋弯折处≥10d且不得位于构件的弯矩处和箍筋加区。根底梁上筋接头位置：支座或支座两偶三发之一范围下筋接头位置：跨中三分之一范围。C冷挤压钢筋接头位置在同一截面以外直螺纹接头从任一接头中心至35d且≥500mm范围内、搭接接头任一接头中心至共事接长度1.3范围内受力钢筋接头面积允许百分率见下表：序接头形式接头面积允许百分率〔〕受拉区受压区1搭接线头25502直螺纹接头50不受限制根底梁箍筋加范围3.3钢筋、套筒加工钢筋加工钢...
