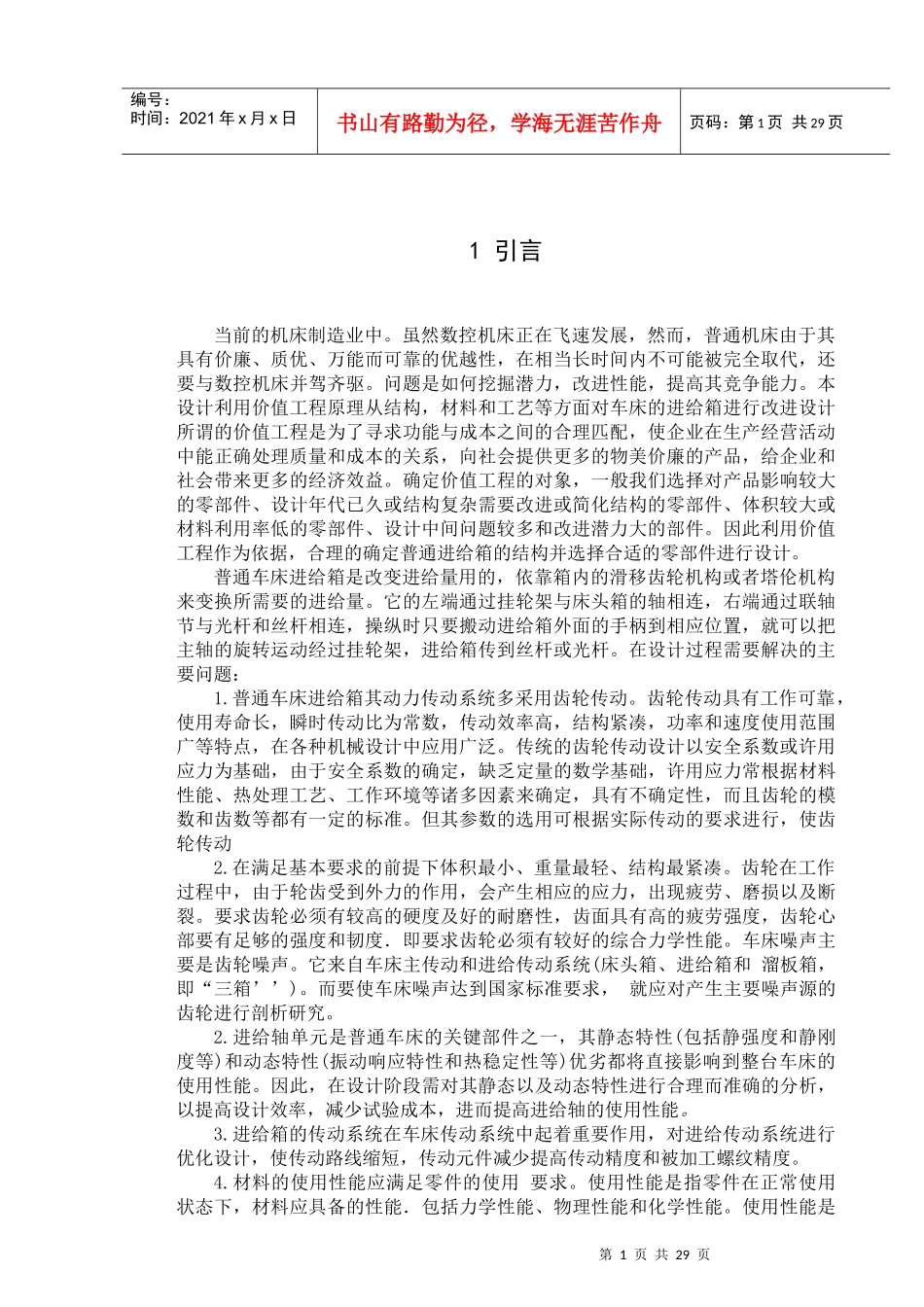

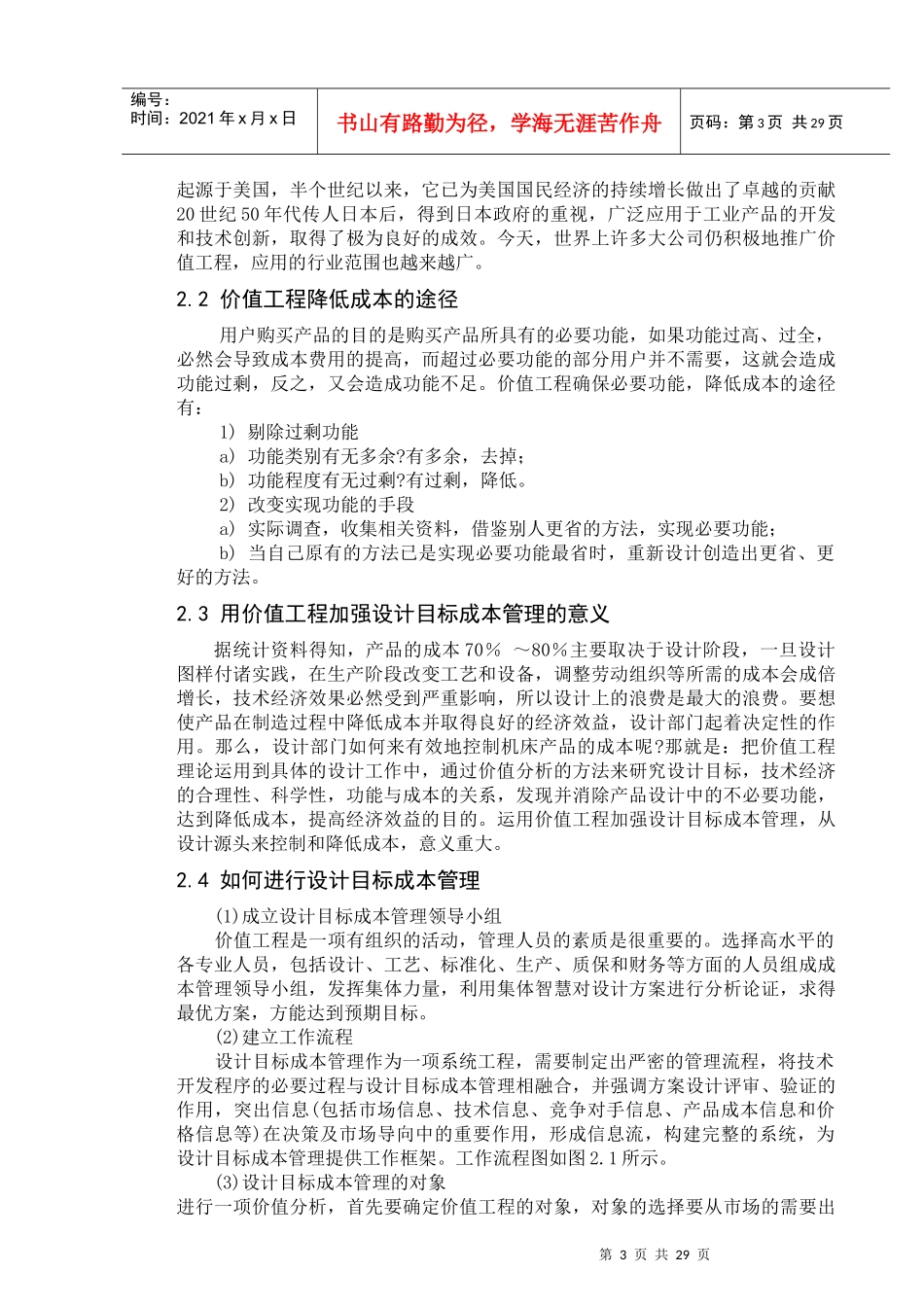

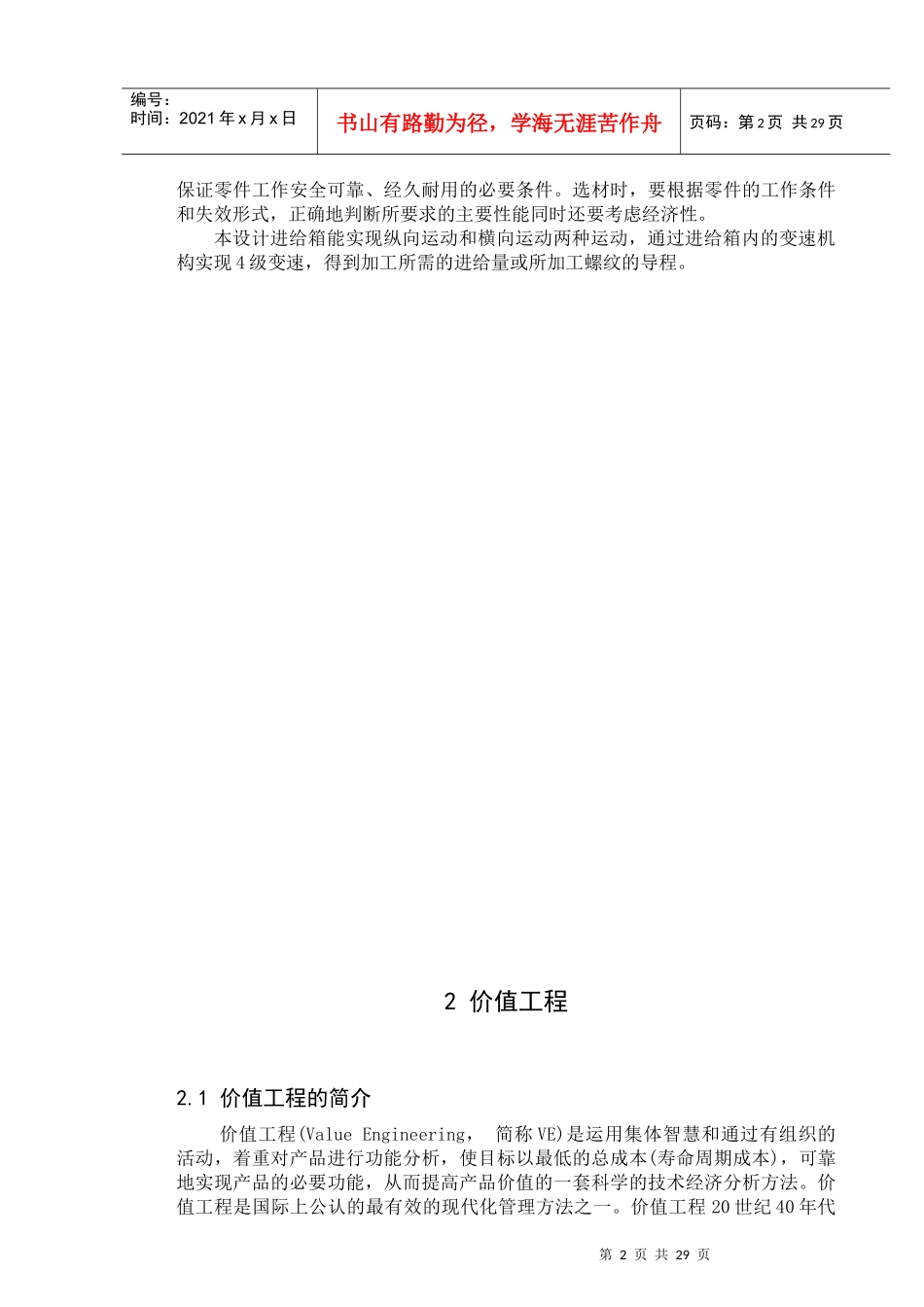

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页1引言当前的机床制造业中。虽然数控机床正在飞速发展，然而，普通机床由于其具有价廉、质优、万能而可靠的优越性，在相当长时间内不可能被完全取代，还要与数控机床并驾齐驱。问题是如何挖掘潜力，改进性能，提高其竞争能力。本设计利用价值工程原理从结构，材料和工艺等方面对车床的进给箱进行改进设计所谓的价值工程是为了寻求功能与成本之间的合理匹配，使企业在生产经营活动中能正确处理质量和成本的关系，向社会提供更多的物美价廉的产品，给企业和社会带来更多的经济效益。确定价值工程的对象，一般我们选择对产品影响较大的零部件、设计年代已久或结构复杂需要改进或简化结构的零部件、体积较大或材料利用率低的零部件、设计中间问题较多和改进潜力大的部件。因此利用价值工程作为依据，合理的确定普通进给箱的结构并选择合适的零部件进行设计。普通车床进给箱是改变进给量用的，依靠箱内的滑移齿轮机构或者塔伦机构来变换所需要的进给量。它的左端通过挂轮架与床头箱的轴相连，右端通过联轴节与光杆和丝杆相连，操纵时只要搬动进给箱外面的手柄到相应位置，就可以把主轴的旋转运动经过挂轮架，进给箱传到丝杆或光杆。在设计过程需要解决的主要问题：1.普通车床进给箱其动力传动系统多采用齿轮传动。齿轮传动具有工作可靠，使用寿命长，瞬时传动比为常数，传动效率高，结构紧凑，功率和速度使用范围广等特点，在各种机械设计中应用广泛。传统的齿轮传动设计以安全系数或许用应力为基础，由于安全系数的确定，缺乏定量的数学基础，许用应力常根据材料性能、热处理工艺、工作环境等诸多因素来确定，具有不确定性，而且齿轮的模数和齿数等都有一定的标准。但其参数的选用可根据实际传动的要求进行，使齿轮传动2.在满足基本要求的前提下体积最小、重量最轻、结构最紧凑。齿轮在工作过程中，由于轮齿受到外力的作用，会产生相应的应力，出现疲劳、磨损以及断裂。要求齿轮必须有较高的硬度及好的耐磨性，齿面具有高的疲劳强度，齿轮心部要有足够的强度和韧度．即要求齿轮必须有较好的综合力学性能。车床噪声主要是齿轮噪声。它来自车床主传动和进给传动系统(床头箱、进给箱和溜板箱，即“三箱’’)。而要使车床噪声达到国家标准要求，就应对产生主要噪声源的齿轮进行剖析研究。2.进给轴单元是普通车床的关键部件之一，其静态特性(包括静强度和静刚度等)和动态特性(振动响应特性和热稳定性等)优劣都将直接影响到整台车床的使用性能。因此，在设计阶段需对其静态以及动态特性进行合理而准确的分析，以提高设计效率，减少试验成本，进而提高进给轴的使用性能。3.进给箱的传动系统在车床传动系统中起着重要作用，对进给传动系统进行优化设计，使传动路线缩短，传动元件减少提高传动精度和被加工螺纹精度。4.材料的使用性能应满足零件的使用要求。使用性能是指零件在正常使用状态下，材料应具备的性能．包括力学性能、物理性能和化学性能。使用性能是第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页保证零件工作安全可靠、经久耐用的必要条件。选材时，要根据零件的工作条件和失效形式，正确地判断所要求的主要性能同时还要考虑经济性。本设计进给箱能实现纵向运动和横向运动两种运动，通过进给箱内的变速机构实现4级变速，得到加工所需的进给量或所加工螺纹的导程。2价值工程2.1价值工程的简介价值工程(ValueEngineering，简称VE)是运用集体智慧和通过有组织的活动，着重对产品进行功能分析，使目标以最低的总成本(寿命周期成本)，可靠地实现产品的必要功能，从而提高产品价值的一套科学的技术经济分析方法。价值工程是国际上公认的最有效的现代化管理方法之一。价值工程20世纪40年代第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页起源于美国，半个世纪以来，它已为美国国民经济的持续增长做出了卓越的贡献20世纪50年代传人日本后，得到日本政府的重视，广泛应用于工业产品的开发和技术创新，...
