2、首件认可---冲击钻灌注桩工艺工法VIP免费

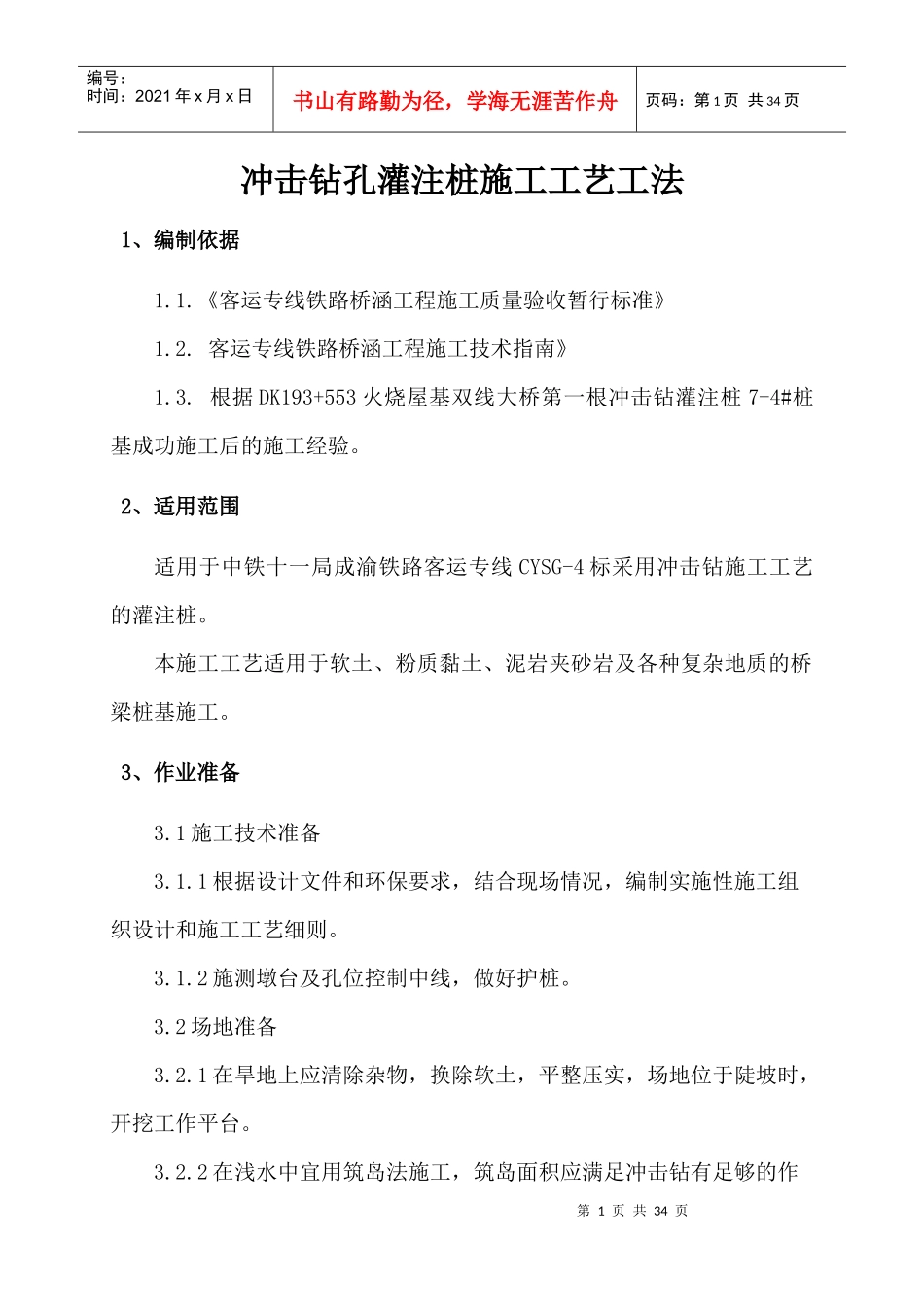

目录1、编制依据.................................................12、适用范围.................................................13、作业准备.................................................14、技术要求.................................................25、施工工艺及流程...........................................36质量控制及质量检测........................................147钻孔桩常见事故的预防及处理................................158钻孔桩断桩常见事故及处理..................................209安全措施..................................................2210环保及文明...............................................23·1··2·第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页冲击钻孔灌注桩施工工艺工法1、编制依据1.1.《客运专线铁路桥涵工程施工质量验收暂行标准》1.2.客运专线铁路桥涵工程施工技术指南》1.3.根据DK193+553火烧屋基双线大桥第一根冲击钻灌注桩7-4#桩基成功施工后的施工经验。2、适用范围适用于中铁十一局成渝铁路客运专线CYSG-4标采用冲击钻施工工艺的灌注桩。本施工工艺适用于软土、粉质黏土、泥岩夹砂岩及各种复杂地质的桥梁桩基施工。3、作业准备3.1施工技术准备3.1.1根据设计文件和环保要求，结合现场情况，编制实施性施工组织设计和施工工艺细则。3.1.2施测墩台及孔位控制中线，做好护桩。3.2场地准备3.2.1在旱地上应清除杂物，换除软土，平整压实，场地位于陡坡时，开挖工作平台。3.2.2在浅水中宜用筑岛法施工，筑岛面积应满足冲击钻有足够的作第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页业面。3.2.3钻孔场地在淤泥较厚时，可采取换填淤泥、加深护筒、增大水头压力、筑岛围堰等措施。3.2.4在场地布置中安排泥浆循环净化系统。3.3物资准备根据工程备好各种所需材料。3.4人员配备（劳动力组织采用内部队伍组织模式，施工人员要结合现场确定的施工方案、机械、人员组合、工期要求进行合理配置）主要人员见表1《冲击钻灌注桩施工主要劳力安排表》3.5机械设备机械配备见表1《冲击钻灌注桩施工主要劳力安排表》表2《冲击钻灌注桩施工主要机械配置表》序号职务数量序号职务数量1现场负责人17安全员12技术负责人28测工33钢筋工89试验员14电焊工810钻机操作员根据工程定5电工211机械司机根据工程定6修理工112其它根据工程定表1冲击钻灌注桩施工主要劳力安排表4、技术要求第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页4.1相关部门提供的该工程的地质勘察报告、水文地质资料、桩基工程施工图及图纸会审资料。4.2施工现场环境和邻近区域内的地下管线（管道、电缆）、地下构筑物、危险建筑物、精密仪器车间等的调查资料。4.3主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验，对所需的材料必需作材料的物理性能试验，并委托有资历的试验室根据所用的原材料作好混凝土的配合比试验。4.4测量人员已对钻孔桩位置进行了测量，并标出其中心位置，并在纵横向设了护桩。4.5钻机司机等操作人员已进行了安全技术教育培训。序号机械设备名称规格型号数量备注1冲击钻机8JDZ62砼拌和站HZS12023装载机ZLM50E24砼搅拌输送车HTM604125变压器SL7-315/3536发电机组250KW17汽车吊QY2528高压电动油泵ZB-500109抽水机ZS-80610钢筋切割机GQ-40211钢筋弯曲机GW-40212电焊机BX3-300413闪光对焊机3表2冲击钻灌注桩施工机械配置表5、施工工艺及流程第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页施工准备→埋设钻孔护筒→搭设作业平台→桩机就位→钻孔→成孔检测→清孔→制作、安放钢筋笼→安放导管→浇筑水下混凝土→拔出导管、护筒→基桩检测。见图1《冲击钻钻孔桩施工工艺流程图》。5.1施工准备人员机械进场，进行桩位详细测量放样，标明具体位置，钻机就位，各种原材料进场。5.2埋设钻孔护筒钻孔前应设置坚固不漏水的护筒：...
