小天堂万立方米气柜煤气储配站安装工程施工组织设计(DOC84页)VIP免费

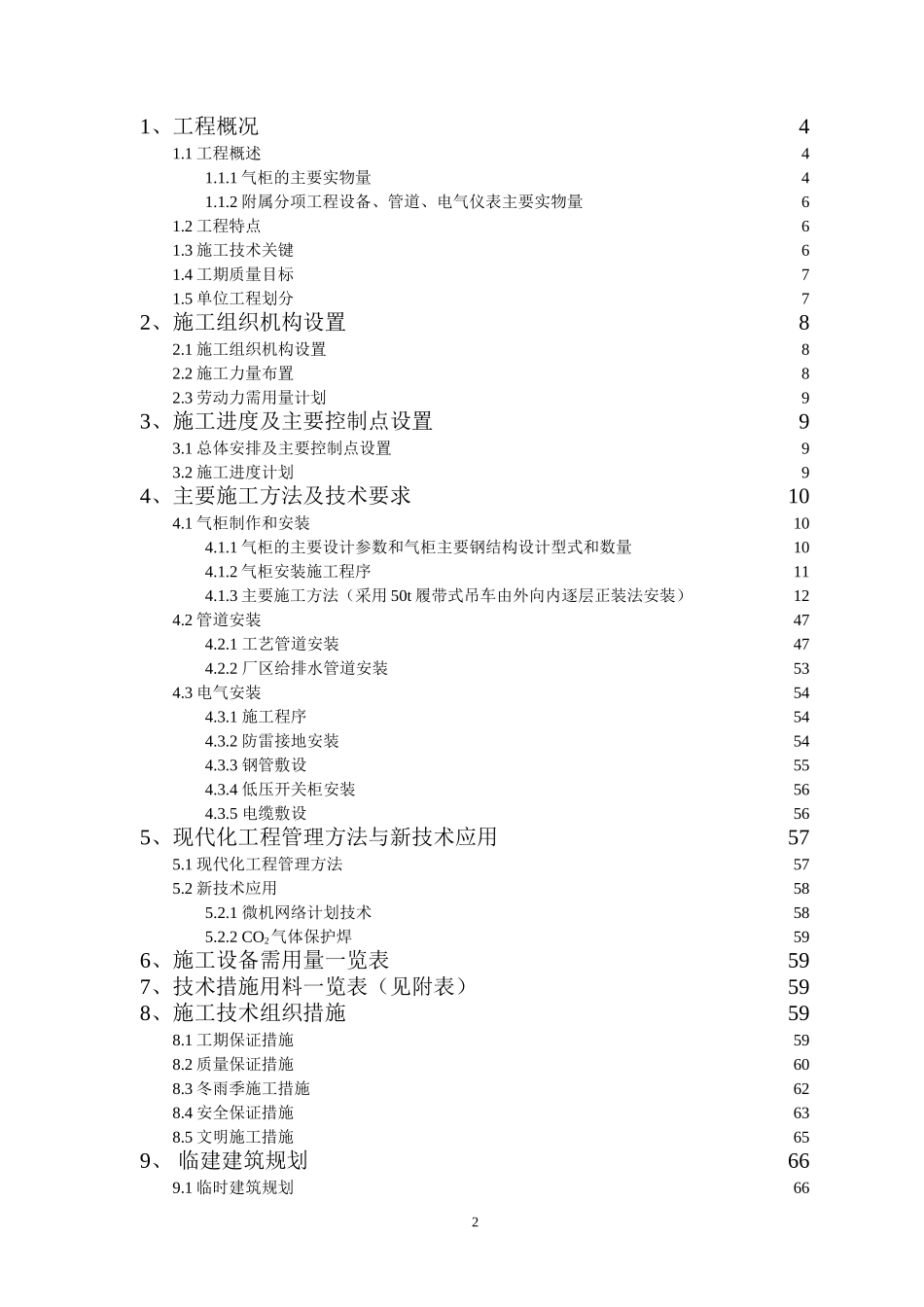

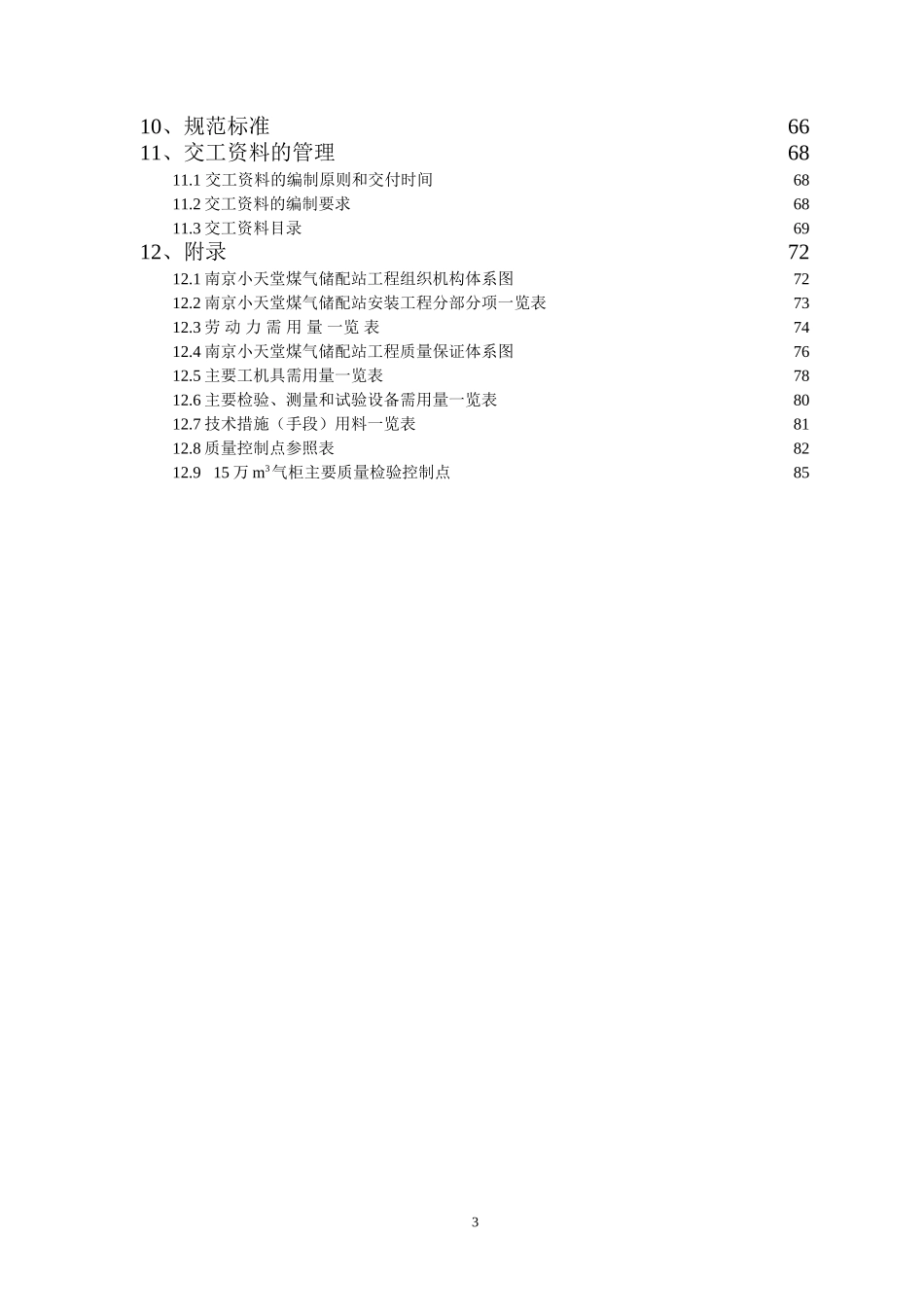

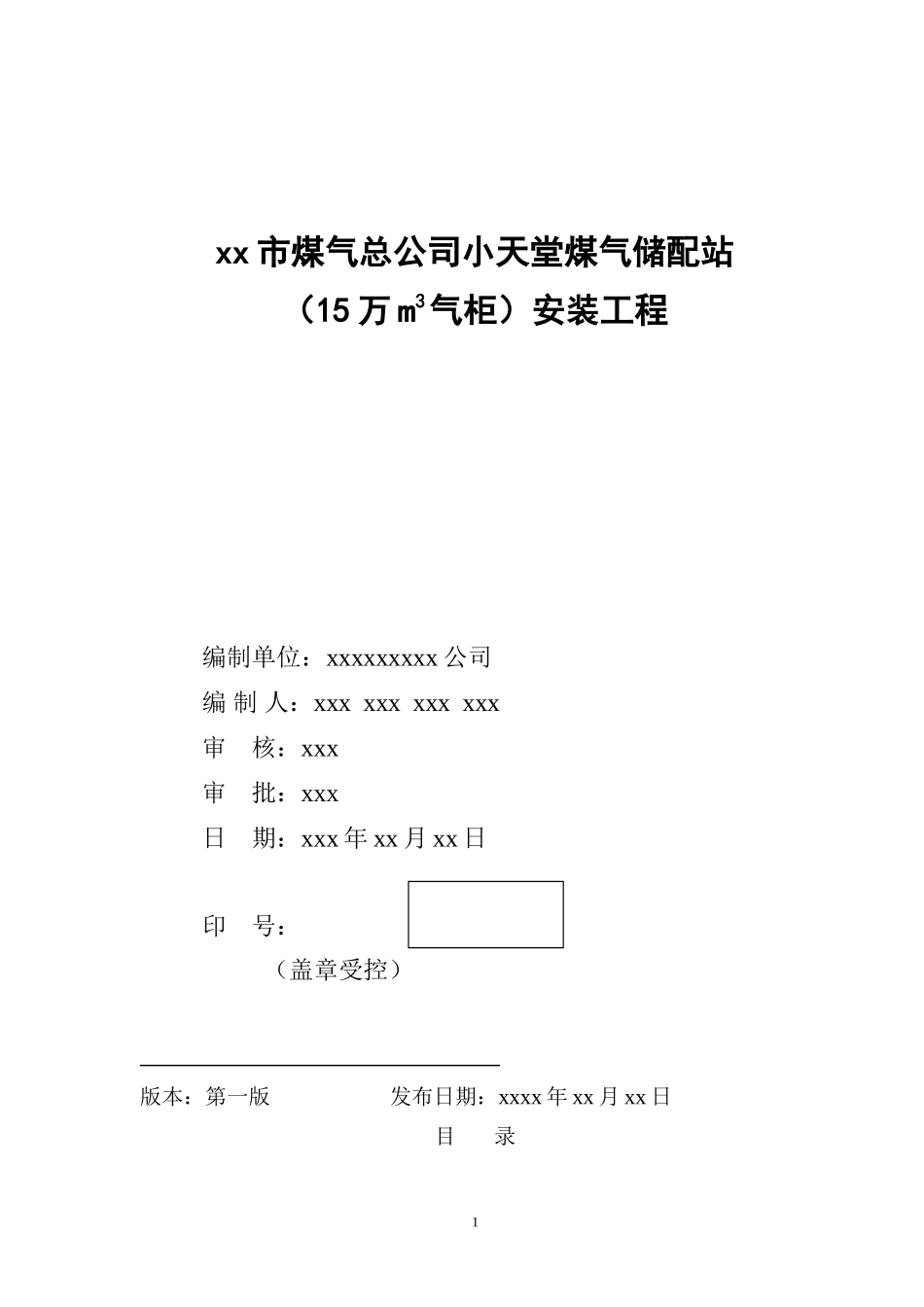

xx市煤气总公司小天堂煤气储配站（15万m3气柜）安装工程编制单位：xxxxxxxxx公司编制人：xxxxxxxxxxxx审核：xxx审批：xxx日期：xxx年xx月xx日印号：（盖章受控）版本：第一版发布日期：xxxx年xx月xx日目录11、工程概况41.1工程概述41.1.1气柜的主要实物量41.1.2附属分项工程设备、管道、电气仪表主要实物量61.2工程特点61.3施工技术关键61.4工期质量目标71.5单位工程划分72、施工组织机构设置82.1施工组织机构设置82.2施工力量布置82.3劳动力需用量计划93、施工进度及主要控制点设置93.1总体安排及主要控制点设置93.2施工进度计划94、主要施工方法及技术要求104.1气柜制作和安装104.1.1气柜的主要设计参数和气柜主要钢结构设计型式和数量104.1.2气柜安装施工程序114.1.3主要施工方法（采用50t履带式吊车由外向内逐层正装法安装）124.2管道安装474.2.1工艺管道安装474.2.2厂区给排水管道安装534.3电气安装544.3.1施工程序544.3.2防雷接地安装544.3.3钢管敷设554.3.4低压开关柜安装564.3.5电缆敷设565、现代化工程管理方法与新技术应用575.1现代化工程管理方法575.2新技术应用585.2.1微机网络计划技术585.2.2CO2气体保护焊596、施工设备需用量一览表597、技术措施用料一览表（见附表）598、施工技术组织措施598.1工期保证措施598.2质量保证措施608.3冬雨季施工措施628.4安全保证措施638.5文明施工措施659、临建建筑规划669.1临时建筑规划66210、规范标准6611、交工资料的管理6811.1交工资料的编制原则和交付时间6811.2交工资料的编制要求6811.3交工资料目录6912、附录7212.1南京小天堂煤气储配站工程组织机构体系图7212.2南京小天堂煤气储配站安装工程分部分项一览表7312.3劳动力需用量一览表7412.4南京小天堂煤气储配站工程质量保证体系图7612.5主要工机具需用量一览表7812.6主要检验、测量和试验设备需用量一览表8012.7技术措施（手段）用料一览表8112.8质量控制点参照表8212.915万m3气柜主要质量检验控制点8531、工程概况1.1工程概述xx小天堂煤气储配站位于xx市xxxx西侧，占地约42700平方米。该项目的建成主要是为了解决xx市城市管道煤气储气能力不足等问题。因此优质高速地建成该装置，对保证城市东部和西北部用气高峰时的供气压力、改善人民生活条件、满足城市现代化发展的需求具有十分重要的意义。工程主要内容包括一座15万m3湿式螺旋气柜及压送机房、消防水池等附属配套设施。本工程15万m3低压湿式螺旋贮气柜（简称气柜）的主体结构由一个直径72.5m的钢水槽和能升降的塔1、塔2、塔3、塔4、塔5（亦称钟罩）组成。气柜升起后的总高度为57.85m，有效容积16.65m3，总耗钢量1600t，它是我国广泛使用的大型煤气贮罐之一。主要设计参数：公称容积150000m3几何容积172620m3总耗钢量（设计）1589238Kg设计压力124/161/199/238/276（mmH2O）有效容积166500m3本工程的主要实物量：1.1.1气柜的主要实物量(1)主要构件安装工程量序号气柜分部结构名称安装工程量（t）备注1水槽底板之中幅板180.68115块2水槽底板之中边板28.6729块3水槽壁板238.87203块4导轨104.61(包括垫板)共192件5菱形板184.106(厚度3mm)共192件6上下水封槽275.5147钢结构324.007包括立柱垫梁顶梁8顶板132.60349水槽平台19.16010水槽斜梯各塔平台、梯子、样杆20.60011人孔、检查孔0.950水槽2个塔体9个12导轮座64.160192套13铸铁配重5.704200件14溢流管1.8153个15闸门0.2461个16其它10.217附件、垫板螺栓等17合计1591.910(2)焊接工程量（工地焊接量）：43200m(3)刷油面积：5400m2(4)结构吊装工程量：1520t(5)半成品运输量（包括措施）：1750t(6)检验工程量：1)X光拍片357张2)超声波探伤154m33)焊缝真空试漏5021m（焊缝）4)气密性试验16730m（焊缝）5)充水量77170m3（2次量）6)水封槽充水检漏120t7)附件及配件：放散孔DN5001个测试孔DN1008个铸铁配重5.704t导轨192根闸门DN3001个防雷设施1套1.1.2附属分项工程设备、管道、电气仪表主要实物量1)机械设备8台（其中萝茨风机6台）52)工艺管理990m（453—7206）3)给排水管道1500m4)电气设备10Kv变压器2台，高低压配电柜26台，配电箱6个，电缆3900m1.2工程特点(1)气柜外形...
